Festool ROTEX Original Operating Manual

Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 12

Quick Links

Download this manual
Festool GmbH
Wertstraße 20
D-73240 Wendlingen
Tel.: +49 (0)7024/804-0
Telefax: +49 (0)7024/804-20608
www.festool.com
Originalbedienungsanleitung - Getriebe-Exzenterschleifer
Original operating manual - Gear-driven eccentric sander
Notice d'utilisation d'origine - Ponceuse roto-excentrique
Manual de instrucciones original - Lijadora excéntrica de engranaje
Istruzioni per l'uso originali - Levigatrice orbitale a motoriduttore
Originele gebruiksaanwijzing - Roterend-excentrische schuurmachine
Originalbruksanvisning - Transmissions-excenterslip
Alkuperäiset käyttöohjeet - Vaihteella varustettu epäkeskohiomakone
Original brugsanvisning - Excentersliber
Originalbruksanvisning - Slipe- og poleringsmaskin
Manual de instruções original - Lixadora excêntrica de engrenagem
Оригинал Руководства по эксплуатации - Эксцентриковая шлифмашинка с редуктором
Originál návodu k obsluze - Excentrická bruska s převodovkou
Oryginalna instrukcja eksploatacji - Przekładniowa szlifi erka mimośrodowa

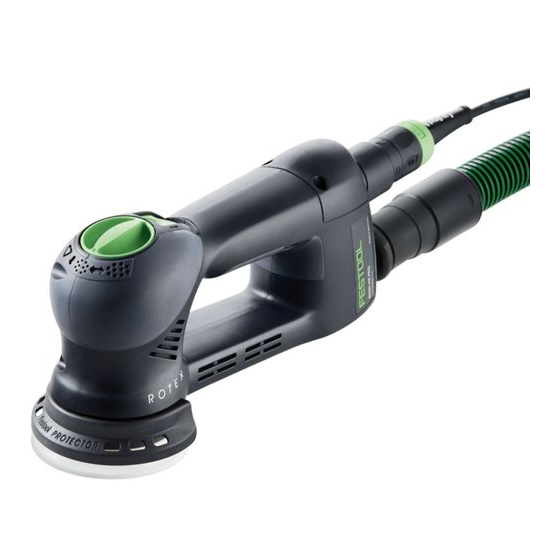

R O T E X
RO 90 DX FEQ
6
12
17
23
29
35
41
46
51
56
61
67
73
78
