OWNER'S MANUAL

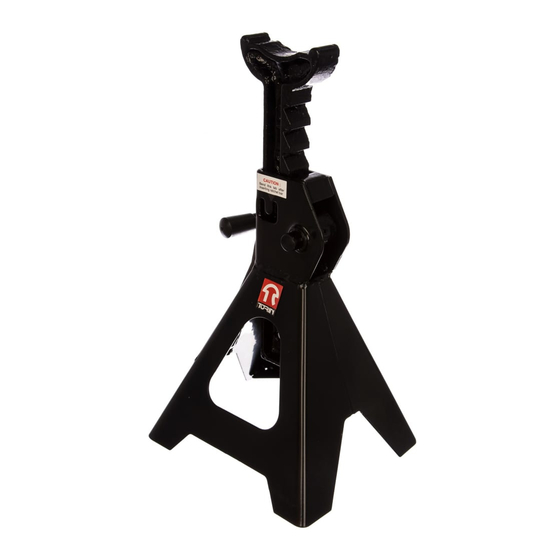

JACK STANDS
Item: T42002,T42002-1 T42002X, T43002, T43002-1,T43002X,T43006, T43006-1
T46002, T46002-1,T412002,T412002-1
Questions, problems, missing parts? Before returning to your retailer, call our customer service department at
1-888-44-TORIN (1-888-448-6746), 8 a.m.- 5 p.m., PST, Monday-Friday.
Read carefully and understand all ASSEMBLY AND OPERATION INSTRUCTIONS before operating. Failure
to follow the safety rules and other basic safety precautions may result in serious personal injury.
Version 20161110

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the T42002 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Torin T42002

Summary of Contents for Torin T42002

  • Page 1 T46002, T46002-1,T412002,T412002-1 Questions, problems, missing parts? Before returning to your retailer, call our customer service department at 1-888-44-TORIN (1-888-448-6746), 8 a.m.- 5 p.m., PST, Monday-Friday. Read carefully and understand all ASSEMBLY AND OPERATION INSTRUCTIONS before operating. Failure to follow the safety rules and other basic safety precautions may result in serious personal injury.

  • Page 2: Owner / User Responsibility

    Use both stands for each operation. TECHNICAL SPECIFICATIONS Lifting Range Lifting Range Lifting Range Lifting Range Item Capacity Min. (inch) Max. (inch) Min. (cm) Max. (cm) T42002 2 TON 10-13/16 16-9/16 27.5 T42002-1 T42002X 2 TON 9-13/16 14-15/16 T43002 3 TON...

  • Page 3: General Safety Rules

    GENERAL SAFETY RULES WARNING: Read and understand all instructions. Failure to follow all instructions listed below may result in serious injury. CAUTION: Do not allow persons to operate or assemble this jack until they have read this manual and have developed a thorough understanding of how the jack works. WARNING: The warnings, cautions, and instructions discussed in this instruction manual cannot cover all possible conditions or situations that could occur.

  • Page 4: Safety Markings

    SAFETY MARKINGS WARNING! 1. Study, understand, and follow all instructions before operating this device. 2. Do not exceed rated capacity. 3. Use only on hard, level surfaces, with less than 3 degrees of slope. 4. Center load on saddle. 5. Use as a matched pair only. 6.
  • Page 5 In this case the bolt can be threaded in toward the post until the bolt bottoms out. Item: T42002,T42002-1 T42002X, T43002, T43002-1,T43002X,T43006, T46002, T46002-1 1. Install ratchet bar into frame (fig.1) with ratchet portion of bar aligned with locking pawl (stopper).
  • Page 6 OPERATION INSTRUCTIONS • If the operator is not fluent in English, the product and safety instructions shall be read to and discussed with the operator in the operator's native language by the purchaser/owner or his designee, making sure that the operator comprehends their contents. •...

  • Page 7: Maintenance Instructions

    MAINTENANCE INSTRUCTIONS Maintain your equipment. It is recommended that the general condition of any equipment be examined • before it is used. Keep your equipment in good repair by adopting a program of conscientious repair and maintenance. Have necessary repairs made by qualified service personnel. •...

  • Page 8: Assembly Diagram

    ASSEMBLY DIAGRAM Part# Description Ref. T42002 T43002 T43006 T46002 T42002 T43002 T43006 T46002 T42002-1 T43002-1 T43006-1 T46002-1 T42002-1 T43002-1 T43006-1 T46002-1 T42002C-1 T43002C-1 T43006-1 T46002C-1 Ratchet bar T42002-4 T43002-4 T43006-4 T46002-4 Locking pawl Spring pin Spring pin Spring pin Spring pin...

  • Page 9: Warranty Notice

    Part # are available for purchase. For assistance with the operation or the availability of replacement parts, contact our Parts and Warranty Department at 1-888-44-TORIN (1-888-448-6746). Please have available a copy of your receipt, the model number of the product, serial number, and specific details regarding your question.
  • Page 10 Manufacturer reserves the rights to make design changes and or improvements to this product lines and manual without notice. We at Torin have taken every effort to ensure complete and accurate instructions have been included in this manual. However, possible product updates, revisions and or changes may have occurred since this printing.

  • Page 11: Manuel Du Propriétaire

    Questions, problèmes, pièces manquantes? Avant de retourner voir votre fournisseur, appelez notre service à la clientèle au 1-888-44-TORIN (1-888-448-6746) entre 8 heures et 17 heures, HNP, du lundi au vendredi. Lisez attentivement et comprenez toutes les DIRECTIVES DE MONTAGE ET DE FONCTIONNEMENT avant l’utilisation.

  • Page 12: Utilisation Prévue

    Amplitude de Amplitude de Amplitude de Amplitude de Capacité levage levage levage levage MODÈLE Min. (Pouce) Max. (Pouce) Min. (mm) Max. (mm) T42002 2 TONNES 10-13/16 16-9/16 27,5 T42002-1 T42002X 2 TONNES 9-13/16 14-15/16 T43002 3 TONNES 11-1/4 16-3/4 28,5...

  • Page 13: Règles Générales De Sécurité

    RÈGLES GÉNÉRALES DE SÉCURITÉ AVERTISSEMENT : Lisez et comprenez toutes les directives. Il peut se produire des blessures graves si vous ne suivez pas toutes les directives ci-dessous. MISE EN GARDE : Ne permettez à personne d’utiliser ou d’assembler ces chandelles de levage avant d’avoir lu le manuel et d’avoir bien compris la manière dont fonctionne la chandelle.

  • Page 14: Consignes Générales De Sécurité

    MARQUAGES DE SÉCURITÉ AVERTISSEMENT! 1. Étudiez, comprenez et suivez toutes les consignes avant d’utiliser cet appareil. 2. N’en dépassez pas la capacité nominale. 3. Utilisez uniquement sur surfaces dures et de niveau comportant une pente d’au plus 3 degrés. 4. Centrez la charge sur la sellette. Utilisez uniquement en paire appariée.

  • Page 15: Directives De Montage

    Dans ce cas, le boulon peut être fileté vers la colonne jusqu’à son plus bas niveau. Article No: T42002,T42002-1 T42002X, T43002, T43002-1,T43002X,T43006, T46002, T46002-1 1. Posez la barre à cliquet dans le cadre (fig. 1) et la partie encliquetée de la barre alignée avec le cliquet de verrouillage (butoir).

  • Page 16: Directives D'utilisation

    DIRECTIVES D’UTILISATION • Si l’opérateur n’est pas à l’aise en anglais, il faut que l’acheteur ou le propriétaire ou son mandant lise et discute des directives du produit et de sécurité avec l’opérateur, dans sa langue maternelle, en s’assurant que l’opérateur en comprend le contenu. •...

  • Page 17: Instructions D'entretien

    INSTRUCTIONS D’ENTRETIEN • Entretenez votre cric. Il est recommandé d’examiner les conditions générales des crics, avant de les utiliser. Gardez votre appareil en bon état, adoptez un plan d’entretien et de réparation, consciencieusement. Appelez des services certifiés et qualifié pour les réparations de votre appareil. •...

  • Page 18: Schéma De Montage

    SCHÉMA DE MONTAGE No de pièce Description Qtée T42002 T43002 T43006 T46002 T42002 T43002 T43006 T46002 T42002-1 T43002-1 T43006-1 T46002-1 T42002-1 T43002-1 T43006-1 T46002-1 T42002C-1 T43002C-1 T43006-1 T46002C-1 Barre à cliquet T42002-4 T43002-4 T43006-4 T46002-4 Cliquet de blocage Axe creux...

  • Page 19: Garantie

    Pour obtenir de l’aide quant au fonctionnement ou à la disponibilité des pièces de rechange, communiquez avec notre Service des pièces et de garantie au 1-888-44-TORIN (1-888-448-6746). Ayez en main une copie de votre reçu, le numéro de modèle du produit, son numéro de série ainsi que des détails particuliers concernant votre question.
  • Page 20 Les erreurs typographiques ne sont pas de la responsabilité du fabricant. Par contre, il est possible de joindre le service à la clientèle à l’adresse www.torin-usa.com ou par courriel à info@torin-usa.com.

  • Page 21: Manual Del Propietario

    ADVERTENCIA ¿Alguna pregunta o problema? ¿Le faltan piezas? Antes de recurrir a su distribuidor, llame a nuestro departamento de atención al cliente al 1-888-44-TORIN (1-888-448-6746) de lunes a viernes de 8 a. m. a 5 p. m. hora del Pacífico.

  • Page 22: Uso Debido

    Rango de Rango de Rango de Rango de Modelo Capacidad Elevación Min. elevación Máx. elevación Mín. elevación Máx. (Pulgadas) (Pulgadas) (cm) (cm) T42002 2 TONELADAS 10-13/16 16-9/16 27.5 T42002-1 T42002X 2 TONELADAS 9-13/16 14-15/16 T43002 3 TONELADAS 11-1/4 16-3/4 28.5 42.5...

  • Page 23: Reglas Generales De Seguridad

    REGLAS GENERALES DE SEGURIDAD ADVERTENCIA: Lea y entienda todas las instrucciones. El no seguir todas las instrucciones enlistadas abajo puede resultar en lastimaduras graves. PRECAUCIÓN: No permita que ninguna persona opere o ensamble estos pedestales de soporte de matraca hasta que hayan leído este manual y hayan desarrollado un entendimiento pleno de cómo trabaja el pedestal de soporte.

  • Page 24: Instrucciones Generales De Seguridad

    MARCAS DE SEGURIDAD ADVERTENCIA! Estudie, comprenda y siga todas las instrucciones antes de operar este equipo. No exceda la capacidad nominal. Use solamente sobre superficies firmes y niveladas con menos de 3° de inclinación. Centre la carga sobre la silleta. Use solamente torres con la misma capacidad al mismo tiempo Las torres no deberán ser usadas para soportar ambos extremos de un vehículo de forma simultánea.

  • Page 25: Instrucciones De Ensamble

    En este caso, se puede atornillar el tornillo hacia adentro hasta que entre por completo. Elemento: T42002,T42002-1 T42002X, T43002, T43002-1,T43002X,T43006, T46002, T46002-1 1. Instale la barra de matraca en el marco (fig. 1) con la parte de la matraca alineada con el trinquete de fijación (tarugo).

  • Page 26: Instrucciones De Operación

    INSTRUCCIONES DE OPERACIÓN • El producto y las instrucciones de seguridad deben ser leídas y discutidas por el comprador/propietario o su designado con el operador en el idioma materno del operador, asegurándose de que el operador comprende su contenido. • Se debe llevar a cabo una inspección visual antes de cada uso del pedestal, revisando por condiciones anormales tales como soldaduras estrelladas, fugas y partes dañadas, sueltas o faltantes.

  • Page 27: Instrucciones De Mantenimiento

    INSTRUCCIONES DE MANTENIMIENTO • Manteniendo su gato. Se recomienda examinar la condición general de cualquier gato antes de usarlo. Mantenga su gato bien reparado adoptando un programa de reparación y mantenimiento a conciencia. Haga que todas las reparaciones necesarias sean hechas por personal de servicio calificado. •...
  • Page 28 DIAGRAMA DE ENSAMBLE PARTE No.# DESCRIPCION CANT. T42002 T43002 T43006 T46002 T42002 T43002 T43006 T46002 T42002-1 T43002-1 T43006-1 T46002-1 T42002-1 T43002-1 T43006-1 T46002-1 T42002C-1 T43002C-1 T43006-1 T46002C-1 Barra de trinquete T42002-4 T43002-4 T43006-4 T46002-4 Gatillo de bloqueo Pasador Pasador Pasador...

  • Page 29: Información De Garantía

    Para obtener ayuda con la operación o la disponibilidad de las piezas de repuesto, comuníquese con nuestro departamento de piezas y garantía al 1-888-44-TORIN (1-888-448-6746). Tenga a mano una copia de su recibo, el número de modelo del producto, el número de serie y detalles específicos relacionados con su pregunta.
  • Page 30 El fabricante se reserva el derecho de realizar cambios de diseño o mejoras en esta línea de productos y en este manual sin previo aviso. En Torin, hemos hecho nuestro mayor esfuerzo por garantizar que se incluyan instrucciones completas y exactas en este manual. Sin embargo, probablemente se hayan efectuado posibles actualizaciones, revisiones o cambios desde esta publicación.
  • Page 31 1-888-44-TORIN (1-888-448-6746) De 8 heures à 17 heures, heure du Pacifique, du lundi au vendredi Comuníquese conel Servicio de Atención al Cliente de Torin® directamente por teléfono al: 1-888-44-TORIN (1-888-448-6746) De lunes a viernes de 8:00 a. m. a 5 p. m. hora del Pacífico Torin Inc.

This manual is also suitable for:

T42002-1T42002xT43002T43002-1T43002xT43006 ... Show all
