Summary of Contents for TECshow MAGIC CUBE

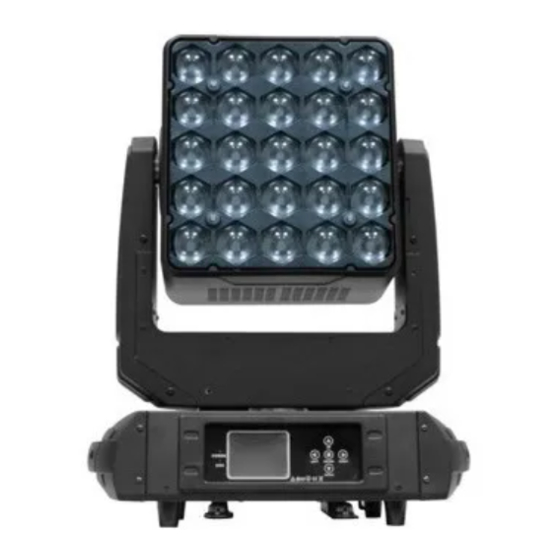

- Page 1 MAGIC CUBE Versatile moving head - 25 x 4-in-1 15W LEDs USER MANUAL / MANUAL DE USUARIO PLEASE READ THE INSTRUCTIONS CAREFULLY BEFORE USE POR FAVOR LEA LAS INSTRUCCIÓNES ANTES DE USAR P. 1 | Tecshow Magic Cube...
-
Page 2: Specifications
• Virtual color wheel • Vivid, saturated and uniform colors Magic Cube is a versatile mobile head that sports • CTC function 25 4-in-1 15W LEDs with a variable zoom angle of 8º to 58º. Thanks to its design, zoom function, endless Control pan &... - Page 3 In order to install, operate, and maintain the lighting safety correctly. We suggest that the installation and operation should be done by the verified technician and follow the instruction strictly. P. 3 | Tecshow Magic Cube English version...
-
Page 4: Installation
3. Use the safety Rope tighten for safety issue. please contact your dealer) Please check carefully that there is no damage caused by transportation. Should there be any problem, please consult your dealer and don’t install this device. P. 4 Tecshow Magic Cube | English version... - Page 5 4. DIMMER MODES & DMX512 CONNECTION Dimmer Modes DMX % Optically Linear DMX connect DMX in DMX out DMX out DMX controller P. 5 English version | Tecshow Magic Cube...
-
Page 6: Lcd Display
Tilt Fine Tilt degree Fine Manl Pan Control Pan polar rotation Tilt Control Tilt polar rotation Speed Press up and down buttons to change the speed of pan/tilt P/S function LED DMX setting P. 6 Tecshow Magic Cube | English version... - Page 7 Press up and down buttons to add/reduce the lux of color white 25 Display Version Software version Display Infor This is date we manufactured the LCD board Infor Master Infor This is date we manufactured the main board P. 7 | Tecshow Magic Cube English version...
- Page 8 Unit 3 Address Unit 4 Address 19 channels 24 channels 124 channels 7. CHANNELS CHART Channel modes Function Value Detail information 0~255 Pan (8bit) Pan Fine 0~255 Pan Fine (16bit) Tilt 0~255 Tilt (8bit) P. 8 Tecshow Magic Cube | English version...
- Page 9 10~12 White 5600K 13~15 White 8000K Blue 17~55 Red=0,Green=up,Blue=full,White=0 Red=0,Green=full,Blue=full,White=0 Virtual color 57~95 Red=0,Green=full,Blue=down,White=0 wheel Red=0,Green=full,Blue=0,White=0 97~134 Red=up,,Green=full,Blue=0,White=0 Red=full,Green=full,Blue=0,White=0 136~174 Red=full,Green=down,Blue=0,White=0 1756 Red=full,Green=0,Blue=0,White=0 176~214 Red=full,Green=0,Blue=up,White=0 Red=full,Green=0,Blue=full,White=0 216~246 Red=down,Green=0,Blue=full,White=0 Red=0,Green=0,Blue=full,White=0 248~255 Rainbow effect P. 9 English version | Tecshow Magic Cube...
- Page 10 ......Red Pixel 25 0~255 Red Pixel 25 Green Pixel 25 0~255 Green Pixel 25 Blue Pixel 25 0~255 Blue Pixel 25 White Pixel 25 0~255 White Pixel 25 P. 10 Tecshow Magic Cube | English version...
-
Page 11: Troubleshooting
Clean the external optics at least every 20 days. damp, smoky or particularly dirty surrounding can • Clean the internal optics at least every 30/60 cause greater accumulation of dirt on the unit’s days. optics. P. 11 English version | Tecshow Magic Cube... -
Page 12: Especificaciones
Cabezal móvil versátil - 25 LEDs 4-en-1 de 15W • Mezcla de color RGBW & CMY • Rueda de colores virtual Magic Cube es un cabezal móvil versátil que tiene • Colores vividos, saturados e uniformes 25 LEDs 4-en-1 de 15W con un ángulo de zoom vari- •... - Page 13 Gracias por haber elegido el producto Magic Cube. Confiamos en que nuestros excelentes productos y servicio no lo defraudarán. Por su seguridad, lea aten- tamente el manual antes de utilizar el equipo. Para la instalación, póngase en contacto con un pro- fesional certificado y procure seguir las instrucciones de esta guía para garantizar su funcionamiento y...
-
Page 14: Instalación
En caso de que encuentre daños, comuníquese de 3. Utilice un cable de seguridad para afirmar la inmediato con el fabricante o distribuidor local. unidad. P. 14 Tecshow Magic Cube | Versión Español... - Page 15 4. MODO DIMMER Y CONEXIÓN DMX Modos de dimmer DMX % Óptica lineal Conexión DMX Entrada Salida Salida DMX Control DMX P. 15 | Tecshow Magic Cube Versión Español...
-
Page 16: Menú De Funciones
Pan Fine Pan fino. Tilt Regule el ángulo de tilt. Tilt Fine Tilt fino. Manl Pan Control Rotación de pan. Tilt Control Rotación de tilt. Speed Velocidad de pan/tilt. P/S function Ajustes DMX P. 16 Tecshow Magic Cube | Versión Español... - Page 17 Tiempo total de funcionamiento de la unidad. The Use Of Time Tiempo de funcionamiento de la unidad desde la última conexión. LED Temperature Temperatura de la pantalla. Expe Password Ajustes de calibración. ↓ ↓/↑ Rotación de pantalla P. 17 Versión Español | Tecshow Magic Cube...
- Page 18 156~255 creciente Rotación continua en sentido antihorario, velocidad creciente 0~55 Sin función 56~155 Rotación continua en sentido horario, velocidad de- 156~255 creciente Control de tilt Rotación continua en sentido antihorario, velocidad creciente P. 18 Tecshow Magic Cube | Versión Español...
- Page 19 Rojo: abajo. Verde: 0. Azul: full. Blanco: 0 Rojo: 0. Verde: 0. Azul: full. Blanco: 0 248~255 Efecto arcoíris. Rojo/cian 0~255 Rojo/cian (8bit) Rojo/cian fino 0~255 Rojo/cian (16bit) Verde/magenta 0~255 Verde/magenta (8bit) Verde/Magenta 0~255 Verde/magenta (16bit) fino P. 19 Versión Español | Tecshow Magic Cube...
- Page 20 ......Pixel rojo 25 0~255 Pixel rojo 25 Pixel verde 25 0~255 Pixel verde 25 Pixel azul 25 0~255 Pixel azul 25 Pixel blanco 25 0~255 Pixel blanco 25 P. 20 Tecshow Magic Cube | Versión Español...
-
Page 21: Resolución De Problemas
La ópticas de la unidad. información de este manual está sujeta a cambios • Utilice un paño suave con productos para limp- sin previo aviso. ieza de vidrios. P. 21 | Tecshow Magic Cube Versión Español... - Page 22 FOR MORE INFO ON THIS PRODUCT PLEASE CHECK WWW.TEC-SHOW.COM / PARA MAS INFORMACION SOBRE ESTE PRODUCTO VISITE WWW.TEC-SHOW.COM P. 22 Tecshow Magic Cube |...
