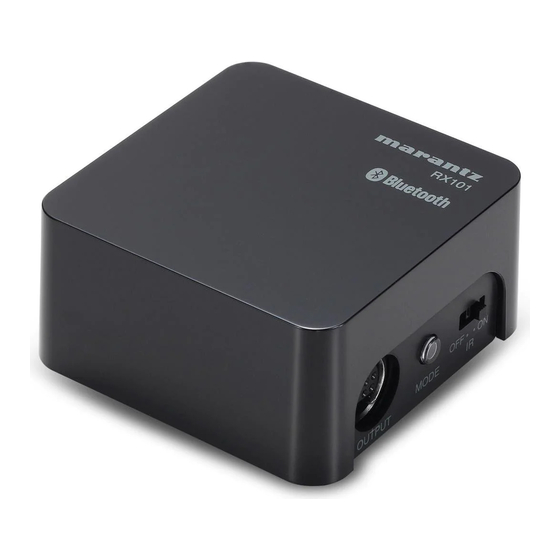

Marantz RX101 User Manual

Model RX101 User Guide
WIRELESS RECEIVER (1/2)
日本語
この度はマランツ製品をお買い上げいただき、誠にありがとうございます。
本製品をご使用いただく前に、この取扱説明書をお読みいただき、正しくお使いください。
お読みになった後は、 「保証書」 とともに大切に保管してください。
■ 本体および付属品の確認
● 本機 （RX101） 1 ● 保証書 （USA向け／CANADA向け） 各1
● M XPort接続ケ ブル 1 ● ステッカ
（電波に関する注意事項、 日本向け） 1
● 取扱説明書 2
■ 本機の特長
• Bluetooth ® A2DPプロファイルを利用したオ ディオ無線伝送技術により、本機と
A2DP対応Bluetooth機器 （デジタルオ ディオプレ ヤ 、携帯電話など） をワイヤレ
ス接続し、M XPort端子を持つマランツ製品と付属のM XPort接続ケ ブルで接続する
ことにより、お持ちの音楽ファイルをホ ムオ ディオで再生することができます。
• Bluetooth AVRCPプロファイルを利用した無線リモ トコントロ ル技術により、マ
ランツ製オ ディオアンプやAVRCP対応Bluetooth機器をリモ トコントロ ルする
ことができます。
• Bluetoothのコンテンツ保護方式SCMS Tに対応しています。
■ 各部名称 ［ （2/2） NAMES OF PARTS参照］
q M XPort 接続ケ ブル t 壁取付け用穴
w リモコン受光部 y OUTPUT 端子
e 内蔵アンテナ u MODE ボタン／ PAIR NG インジケ タ
r POWER インジケ タ i R （赤外線受光部） ON ／ OFF スイッチ
■ 接続 ［ （2/2） CONNECTION参照］
1.
M XPortを持つマランツ製アンプと本機のOUTPUT端子を付属のM XPort接続ケ ブ
ルで接続します。
本機に電源が供給されたとき、POWERインジケ タ が点灯します。またリモコ
ンからの赤外線信号を受信したときインジケ タ が点滅します。
2.
本機と無線接続するBlue ooth機器を近づけます。
3.
本機のMODEボタンを1回押すと、PAIRINGインジケ タ が赤く点灯します。
接続するBluetooth機器のペアリング手順は、 お手持ちの取扱説明書をお読み下さい。
4.
MODEボタンを更に5秒以上押し続けると、PAIR NGインジケ タ が0 5秒間隔で
赤と青が交互に点滅し、ペアリングしたい機器を検索します。
5.
ペアリングしたい機器が見つかると、PAIRING インジケ タが青色に変わり、0 5
秒間隔で点滅し、自動的にワイヤレスオ ディオ再生の準備に入ります。
このとき、ペアリングしたい機器側でパスコ ドの入力を要求された場合、 "0000"
を入力してください。
6.
A2DP ／ AVRCPのプロファイルの接続が確立されると、PAIRINGインジケ タ が
5秒間隔の青い点滅に変わり、再生準備完了となります。
ご注意：
• 電波障害／停電等の原因でワイヤレス接続が 度切れてしまった場合でも、自動的に再
接続を行ないます。
• 再接続ができない場合 PARING インジケ タ が赤色点灯に変わります。
その場合、 ハンドセット側の PARING ボタンを 2 回押して 度接続 OFF 状態にした後、
再度 PARING ボタンを押して PARING インジケ タ を赤色点灯状態にします。
その後、 PARING ボタンを１回押すと、 PAIRING インジケ タ が 0 5 秒間隔で青点滅
し、再接続の準備に入ります。5 秒間隔の青い点滅に変わましたら再接続準備完了とな
ります。
• 1 度ペアリングをすると、 次からの Bluetooth 通信接続からペアリングは不要になります。
• 本機は同じプロファイルを持つ B uetooth 機器と最大 8 個までペアリングが可能です。
• 9 個目以上になると最初にペアリングした機器がクリアされ、その後ペアリングする毎
に、ペアリングされた古い機器から順に上書きされます。
■ 困ったときは
現象 原因 処理
Bluetooth のペアリングが確実に行 Bluetooth （ ワイヤレス） のペアリン
音が出ない
なわれていない。 グを再度行なってください。
近くに無線 LAN 機器や電子レンジ
音がひずむ、 ご使用の B uetoo h 機器または本
等の同じ周波数帯 （2 4GHz 帯） を
切れる 機の設置位置を移動してください。
使用している機器がある。
ご使用の Bluetooth 機器が
AVRCP のコマンド （ （2/2） AVRCP
Blue ooth 機器の AVRCP のコマンドに対応してい
Commands L st 参照） に対応してい
操作ができない。 ない。
るか、その Blue ooth 機器の取扱説
明書で確認してください。
■ 仕様
電源 DC 5 V 3 mA/DC 3 3 V 35mA 外形寸法 （幅×高さ×奥行）
質量 55 g 60×30×60 mm
端子 出力ポ ト×1
Bluetooth
通信方式 B uetoo h ver 2 1 + EDR 対応B uetoothプロファイル
送信出力 Blue ooth Power Class 2 A2DP （Advanced Aud o Distr but on Pro i e） 、
最大通信距離 見通し距離 約10m （ 1） AVRCP （Aud o Video Remote Con rol P of le）
使用周波数帯域 2 400 GHz∼2 4835GHz 対応CODEC SBC （Subband Codec）
変調方式 FH SS 対応コンテンツ保護 SCMS T
パスコ ド 0000
（ 1） （Power class 2機器との組み合わせ時）通信距離は目安です。周囲環境により通信距
離が変わる場合があります。
本機の仕様および概観は、改良のため予告なく変更することがありますのでご了承くだ
さい。
ENGLISH
Thank you for choosing the Marantz product
Please read this User Guide thoroughly to ensure proper operation and installation before
using this product
After reading this User Guide be sure to keep this for your future reference
7
CHECKING THE PRODUCT AND ACCESSORIES
0 Main unit (RX101) 0 Warranties (For the U S A /For Canada)
1
0 M XPort connecting cable 1 each
1
0 Sticker (cautionary notice about radio
0 User Guide
2
wave interference for Japan) 1
7
FEATURES
• This unit and a Bluetooth device (such as a digital audio player or cell phone) supporting
A2DP can be connected wirelessly by means of audio wireless transmission technology
that uses the Bluetooth ® A2DP profile and by connecting the unit to a Marantz product
equipped with an M XPort terminal using the M XPort connecting cable supplied you can
play your music files on your home audio system
• Thanks to wireless remote control technologies using the Bluetooth ®
AVRCP Profile you
can remotely control Marantz audio amplifiers and other equipment that supports the
Bluetooth ® AVRCP Prof le
• This unit supports the SCMS T content protection method for Bluetooth ®
7
NAMES OF PARTS [SEE (2/2) NAMES OF PARTS]
q M XPort connecting cable t Holes for wall mounting
w Remote control sensor window y OUTPUT terminal
e Built in antenna u MODE button / PAIRING indica or
r POWER indicator i R (infrared signal sensor window)
ON/OFF switch
7
CONNECTIONS [SEE (2/2) CONNECTION]
1. Connect the OUTPUT terminal on the unit with the Marantz amplifier equipped with an
M XPort terminal using the M XPort connecting cable supplied
When power is supp ied to the unit the unit's POWER indicator lights When infrared
signals are received from the remote controller the indicator flashes
2.
Locate the Bluetooth device which is to be connec ed wirelessly to the unit near the unit
and amp ifier
3. Press the unit's MODE button once The PAIRING indicator ights up red
Refer to the operation manual of your Bluetooth device for pairing procedures of the
connected Bluetooth device
4. Hold the MODE button pressed for 5 seconds or more until the PAIRING indicator starts
alternate flashing in blue and red at intervals of 0 5 second The unit will search for a
device for pairing
5.
After a device to be paired is found the color of the flashing PAIRING indicator at intervals
of 0 5 second will change to blue
Enter "0000" if you are asked by the device that is to be paired with the unit to input the
passcode
6.
After connection with the A2DP/AVRCP profiles is established the PAIRING indicator starts
flashing in blue at intervals of 5 seconds and prepara ion for playback is completed
Notes:
• Even if wireless connection is interrupted for some reason such as radio wave interference
or power failure reconnection w ll automatically be performed
• If reconnection is not possible the PAIRING indicator w ll ight in red
In such a case press the PAIRING button of the handset twice to disconnect then press the
same bu ton again so that the PAIRING indicator lights in red
Then press the PAIRING button once again The PAIRING indicator will start flashing in blue
at intervals of 0 5 second to start preparing for reconnection When the PAIR NG indicator
starts flashing in blue at intervals of 5 seconds preparation for reconnection is completed
• Once pairing is comple ed further pairing operation is not required for the same devices
from the next Bluetooth communication
• The unit can be paired with up to 8 Bluetooth devices with the same profile
• If the number of paired devices exceeds 8 each time a new device is paired the already
paired devices are cleared from the oldest one
7
TROUBLESHOOTING
Symptom Cause Solution
Pairing for Bluetooth communica ion Perform pairing for Bluetooth
No sound
has not been properly completed (wireless) communication again
There is a device such as a wireless
The sound is
LAN or microwave that uses radio Move the unit or Bluetooth device
distorted or breaks
waves in the same frequency band from where it has been insta led
up
(2 4 GHz) as this unit
Consult the user guide of the
Bluetooth device you are using
Cannot operate AVRCP commands are not
to find out whether the device
Bluetooth device supported
supports AVRCP commands (see
(2/2) AVRCP Commands List)
7
SPECIFICATIONS
Power supply DC 5 V 3 mA/DC 3 3 V 35mA External dimensions (W/H/D)
Weight 55 g 60 x 30 x 60 mm (2 3/8 x 1 3/16 x 2 3/8 in)
Terminals Output port × 1
Bluetooth
Communication method Modulation method FH SS
Bluetooth ver 2 1 + EDR Supporting Bluetooth profiles
Transmission output Bluetooth Power Class 2 A2DP (Advanced Audio Distr bution Pro ile)
Maximum transmission distance AVRCP (Audio Video Remote Control Profile)
Line of sight dis ance approx 10 m (32 8ft )(*1) Supporting CODEC SBC (Subband Codec)
Transmission frequency band Supporting content protection SCMS T
2 400 GHz to 2 4835 GHz Passcode 0000
(*1) (When used in combination with a Power Class 2 device) The transmission distance is
an approximate value It may vary depending on the ambient environment
The specifications and external appearance of this unit may be changed without prior
notification for the purpose of improvement
FRANÇAIS
Nous vous remercions d'avoir choisi cet appareil de Marantz
Veuillez lire soigneusement ce guide de l'utilisateur avant d'installer et d'utiliser l'appareil
Après sa lecture conserver ce guide comme référence
7
VÉRIFICATION DU PRODUIT ET DES ACCESSOIRES
0 Unité principale (RX101) 0 Cartes de garan ie (Pour les États Unis/
1
0 Câble de raccordement M XPort Pour le Canada) 1 de chaque
1
0 Autocollant (no e d'avertissement sur le
0 Guide d'utilisation
2
brou llage des ondes radio au Japon) 1
7
CARACTÉRISTIQUES
• Cet appareil et un périphérique Bluetooth (un lecteur audio numérique ou un téléphone
portable par exemple) compatible A2DP peuvent être connectés sans fil au moyen de la
technologie de transmission audio sans f l u ilisant le profil A2DP Bluetooth ® et en raccordant
l'appare l à un produit Marantz équipé d'une prise M XPort à l'aide du câble de raccordement
M XPort fourni pour vous perme tre d écouter vos fichiers audio sur votre chaîne
®
• Grâce aux technologies de contrôle distant sans il uti isant le profil Bluetooth AVRCP
vous pouvez contrôler par télécommande les amplificateurs audio de Marantz et d'autres
appare ls prenant en charge le profil Bluetooth ® AVRCP
• Cet appareil prend en charge la méthode de protection de contenu SCMS T pour Bluetooth ®
7
NOMENCLATURE [VOIR (2/2) NAMES OF PARTS]
q Câble de raccordement M XPort t Trous d'installation pour le montage mural
w Fenêtre du capteur de télécommande y Prise OUPUT
e Antenne intégrée u Touche MODE / Voyant PAIRING
r Voyant POWER i Commutateur IR (fenêtre du capteur de
signal infrarouge) ON/OFF
7
RACCORDEMENT [VOIR (2/2) CONNECTION]
1. Raccordez la prise OUTPUT de l'appareil à l'ampli icateur Marantz pourvu d'une prise
M XPort au moyen du câble de raccordement M XPort fourni
Le témoin POWER allumé indique que l'appareil est sous tension Lorsque des signaux
infrarouges sont reçus de la télécommande le témoin c ignote
2.
Placez le périphérique Bluetooth auquel vous souhaitez raccorder sans fil l'appareil à
proximité de l'appareil et de l'ampl ficateur
3. Appuyez une fois sur la touche MODE Le témoin PAIRING s'a lume en rouge
Consultez le manuel d'opération de votre périphérique Bluetooth pour les procédures de
pairage du périphérique Bluetooth connecté
4.
Appuyez au moins 5 secondes sur la ouche MODE jusqu à ce que voyant PAIRING
commence à clignoter en bleu et rouge par intervalles de 0 5 secondes L'appareil
recherche le périphérique à pairer
5. Une fois un périphérique à pairer détecté la couleur du voyant PAIRING clignotant par
intervalles de 0 5 secondes devient bleu
Si vous êtes invité par le périphérique que vous appairez avec l'appare l à saisir le mot de
passe tapez « 0000 »
6.
Une fois la connexion avec les profils A2DP/AVRCP établie le voyant PAIRING commence
à clignoter en bleu par intervalles de 5 secondes et la prépara ion pour la lecture est
terminée
Remarques:
• Si la connexion sans fil est interrompue pour une raison quelconque comme en cas
d'interférences radio ou d'une coupure de courant la reconnexion s'effectue automatiquement
• Si la reconnexion n'est pas possible le voyant PAIRING s'allume en rouge
Dans ce cas appuyez deux fois sur la touche PAIRING du berceau pour déconnecter puis
appuyez de nouveau sur la touche afin que le voyant PAIRING s'allume en rouge
Appuyez alors une fois de plus sur la touche PAIRING Le voyant PAIRING commence à
clignoter en bleu par intervalles de 0 5 secondes et la reconnexion s'effectue Lorsque le
voyant PAIRING commence à c ignoter en bleu par intervalles de 5 secondes la reconnexion
est terminée
• Une fois le pairage effectué il ne sera pas nécessaire de répéter cette opération avec les
mêmes périphériques lors de la prochaine communication Bluetooth
• Il est possible d'appairer l'appare l avec un maximum de 8 périphériques Bluetooth de
même prof l
• Si le nombre de périphériques pairés dépasse 8 le périphérique le plus ancien est effacé
chaque fois qu'un nouveau périphérique est pairé
7
DÉPANNAGE
Symptôme Cause Solution
Le pairage pour la communication Effectuez de nouveau la procédure
Aucun son Bluetooth n'a pas été effectué de pairage pour la communication
proprement Bluetooth (sans fil)
Un périphérique tel qu'un réseau local
Déplacez l'appareil ou le
Le son est déformé sans fil ou un four à micro ondes utilise
périphérique Bluetooth de son
ou interrompu des ondes radio dans la même bande de
emplacement d'installation
fréquences (2 4 GHz) que cet appareil
Consultez le guide d'utilisateur
Impossible de
du dispositif Bluetooth que vous
faire fonctionner Les commandes AVRCP ne sont
utilisez pour savoir s'il prend en
le périphérique pas prises en charge
charge les commandes AVRCP
Bluetooth
(voir (2/2) AVRCP Commands List)
7
CARACTÉRISTIQUES
Alimentation DC 5 V 3 mA/DC 3 3 V 35mA Dimensions externes (L/H/P)
Poids 55 g 60 x 30 x 60 mm (2 3/8 x 1 3/16 x 2 3/8 in)
Bornes Port de sortie × 1
Bluetooth
Méthode de communication Méthode de modulation FH SS
Bluetooth ver 2 1 + EDR Prof ls Bluetooth pris en charge
Sortie de ransmission Bluetooth Power Class 2 A2DP (Advanced Audio Distr bution Pro ile)
Distance de transmission maximale AVRCP (Audio Video Remote Control Profile)
Distance en ligne de vue approx 10 m 32 8ft ) (*1) Codec pris en charge SBC (Subband Codec)
Bande de fréquences de transmission Protection du contenu prise en charge SCMS T
2 400 GHz à 2 4835 GHz Code de passe 0000
(*1) (Lorsque vous l'utilisez en association avec un appare l élec rique de classe 2) La distance de
transmission est une valeur approximative E le peut varier selon l'environnement ambiant
Les spécifications et l'apparence externe de cet appare l peuvent changer sans préavis pour
des raisons d'améliorations
DEUTSCH
Vielen Dank dass Sie sich für das Marantz Gerät entschieden haben
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch damit eine korrekte Bedienung
und Inbetriebnahme des Geräts gewährleistet ist
Bitte bewahren Sie diese Anleitung nach dem Lesen für zukünftige Verwendung auf
7
ÜBERPRÜFEN DES PRODUKTS UND DES ZUBEHÖRS
0 Hauptgerät (RX101) 0 Garantien (Für die USA/Für Kanada)
1
0 M XPort Verbindungskabel je 1
1
0 Aufkleber Vorsichtshinweis zu HF
0 Benu zerhandbuch
2
Einstreuungen für Japan) 1
7
MERKMALE
• Dieses Gerät und ein Bluetooth Gerät (z B ein digitaler Audioplayer oder Handy) mit
Un erstützung des A2DP Prof ls können über drahtlose Audioübertragungstechnologie
®
mit dem Bluetooth A2DP Profil drahtlos miteinander verbunden werden wonach Sie Ihre
Musikdateien mit Ihrer Heim Hi Fi Anlage wiedergeben können indem Sie das betreffende
Gerät über das mitgelieferte M XPort Verbindungskabel an ein Marantz Produkt mit M
XPort Buchse ansch ießen
• Dank der drahtlosen Audioübertragungstechnologien mit dem Bluetooth ®
AVRCP Profil
können Sie Marantz Audioverstärker und andere Geräte die das Bluetooth ® AVRCP Profil
unterstützen per Fernbedienung steuern
®
• Dieses Gerät unterstützt die SCMS T Inhaltsschutz Methode für Bluetooth
7
BEZEICHNUNG DER TEILE [SIEHE (2/2) NAMES OF PARTS]
q M XPort Verbindungskabel t Bohrungen für die Wandmontage
w Fernbedienungssignal Sensorfenster y OUTPUT Buchse
e Eingebaute Antenne u MODE Taste / PAIRING Anzeige
r POWER Anzeige i R (Infrarotsignal Sensorfenster)
ON/OFF Schalter
7
ANSCHLÜSSE [SIEHE (2/2) CONNECTION]
1.
Verbinden Sie die OUTPUT Buchse an diesem Gerät über das mi gelieferte M XPort
Verbindungskabel mit der M XPort Buchse eines Marantz Verstärkers
Bei eingeschaltetem Gerät leuchtet die POWER Anzeige Wenn Infrarotsignale von der
Fernbedienung empfangen werden blinkt diese Anzeige
2.
Stellen Sie das Bluetooth Gerät das drahtlos mit diesem Gerät verbunden werden soll in
der Nähe dieses Gerätes und des Verstärkers auf
3.
Drücken Sie die Taste MODE an diesem Gerät einmal Daraufhin leuchtet die PAIRING
Anzeige rot auf
Suchen Sie in der Bedienungsanleitung Ihres Bluetooth Gerätes nach Kopplungsverfahren
des angeschlossenen Bluetooth Gerätes
4.
Halten Sie die MODE Taste 5 Sekunden lang gedrückt bis die PAIRING Anzeige beginnt
abwechselnd in Intervallen von 0 5 Sekunden blau und rot zu blinken Die Einheit sucht
nach einem kopplungsfähigen Gerät
5.
Nachdem ein Gerät zum Koppeln gefunden wurde ändert sich die Farbe der PAIRING
Anzeige die in Interva len von 0 5 Sekunden b inkt zu blau
Wenn Sie von dem Gerät das mit diesem Gerät gepaart werden soll zur Eingabe des
Passcodes aufgefordert werden geben Sie 0000" ein
6. Nach der Verbindungsherste lung mit den A2DP/AVRCP Profilen beginnt die PAIRING
Anzeige in Interva len von 0 5 Sekunden blau zu blinken und die Vorbereitung auf die
Wiedergabe wird abgeschlossen
Hinweise:
• Selbst wenn die drahtlose Verbindung aus irgendeinem Grund unterbrochen wird z B
durch Störungen durch Funkwellen oder kurzzeitigen Stromausfa l wird automatisch eine
erneute Verbindung hergeste lt
• Wenn eine erneute Verbindung nicht hergestellt werden kann leuchtet die PAIRING Anzeige rot
Drücken Sie in diesem Fall zweimal auf die PAIRING Taste des Handsets um die Verbindung
abzubrechen und dann noch einmal auf die PAIR NG Taste sodass die PAIRING Anzeige
rot leuchtet
Drücken Sie dann erneut auf die PAIRING Taste Die PAIRING Anzeige beginnt in
Interva len von 0 5 Sekunden blau zu blinken und bereitet sich auf die erneute Verbindung
vor Wenn die PAIRING Anzeige beginnt in Intervallen von 5 Sekunden blau zu blinken ist
die Vorbereitung auf die erneute Verbindung abgeschlossen
• Nach Abschluss der Kopplung sind für einmal gekoppelte Geräte keine weiteren
Kopplungsvorgänge notwendig
• Dieses Gerät kann mit bis zu 8 Bluetooth Geräten mit dem gleichen Profil gepaart werden
• Wenn die Anzahl der gekoppelten Geräte 8 übersteigt wird jedes Mal die Verbindung des
zuvor am längsten gekoppelten Gerätes abgebrochen
7
IM STÖRUNGSFALL
Symptom Ursache Lösung
Der Kopplungsvorgang für Führen Sie die Kopplung von
Kein Ton Bluetooth Geräte wurde nicht (drahtlosen) Bluetooth Geräten
ordnungsgemäß abgeschlossen erneut durch
Der Klang ist Es g bt n der Umgebung ein Gerät z B
Verändern Sie den Aufste lungsort
verzerrt oder ein WLAN oder eine Mikrowelle das
dieses Gerätes oder des Bluetoo h
Tonunterbrechungen Funkwellen auf derselben Frequenz (2 4
Gerä es
tre en auf GHz) wie dieses Gerät verwendet
Bitte schlagen Sie in der
Bedienungsanleitung des
Das Bluetooth
AVRCP Befehle werden nicht verwendeten Bluetooth Gerätes nach
Gerät kann nicht
unterstützt um zu ermitteln ob das betreffende
bedient werden
Gerät AVRCP Befehle (siehe (2/2)
AVRCP Commands List) unterstützt
7
TECHNISCHE DATEN
S romversorgung DC 5 V 3 mA/DC 3 3 V 35mA Abmessungen (B/H/T)
Gewicht 55 g 60 x 30 x 60 mm (2 3/8 x 1 3/16 x 2 3/8 in)
Buchsen Ausgangsbuchse × 1
Bluetooth
Datenaustauschmethode Modulationsmethode FH SS
Bluetooth Ver 2 1 + EDR Unterstützte Bluetooth Profile
Übertragungsausgang Bluetoo h Power Class 2 A2DP (Advanced Audio Distr bution Pro ile)
Max Übertragungsreichweite AVRCP (Audio Video Remote Control Profile)
Luftlinie ca 10 m (32 8ft ) (*1) Un erstützter CODEC SBC (Subband Codec)
Über ragungsfrequenzband Unterstützter Inhaltsschutz SCMS T
2 400 GHz bis 2 4835 GHz Passcode 0000
(*1) (Bei kombiniertem Einsatz mit einem Power Class 2 Gerät) Der Übertragungsabstand ist
ein ungefährer Wert Er hängt von den Umgebungsbedingungen ab
Änderungen der technischen Daten und äußeren Aufmachung des Gerätes im Sinne des
technischen Fortschritts bleiben jederzeit vorbehalten
