Siemens RLE162 Installation Instructions Manual

Installationsanleitung
de
Installation Instructions
en
Instructions d'installation
fr
sv Installationsanvisning
nl Handleiding voor installatie
it Istruzioni di montaggio
pl Instrukcja montażu
es Instrucciones de montaje
da Installationsvejledning
de Deutsch
Montage
Montageort
Maximal zulässige Umgebungstemperatur = 50 °C
• Vorlauftemperaturregelung:
im Heizungsvorlauf; unmittelbar nach der Pumpe,
−
wenn diese im Vorlauf sitzt
im Heizungsvorlauf ca. 1,5...2 m nach der Mischstelle,
−
wenn die Pumpe im Rücklauf sitzt
• Rücklauftemperaturregelung:
1...1,5 m nach der Mischstelle
• Minimalbegrenzung der Kesselrücklauftemperatur und
Maximalbegrenzung der Vorlauftemperatur:
1...1,5 m nach der Mischstelle
• Brauchwassertemperaturregelung:
1,5...2 m nach der Mischstelle
• Wärmetauscherregelung:
möglichst nahe zum Wärmetauscher

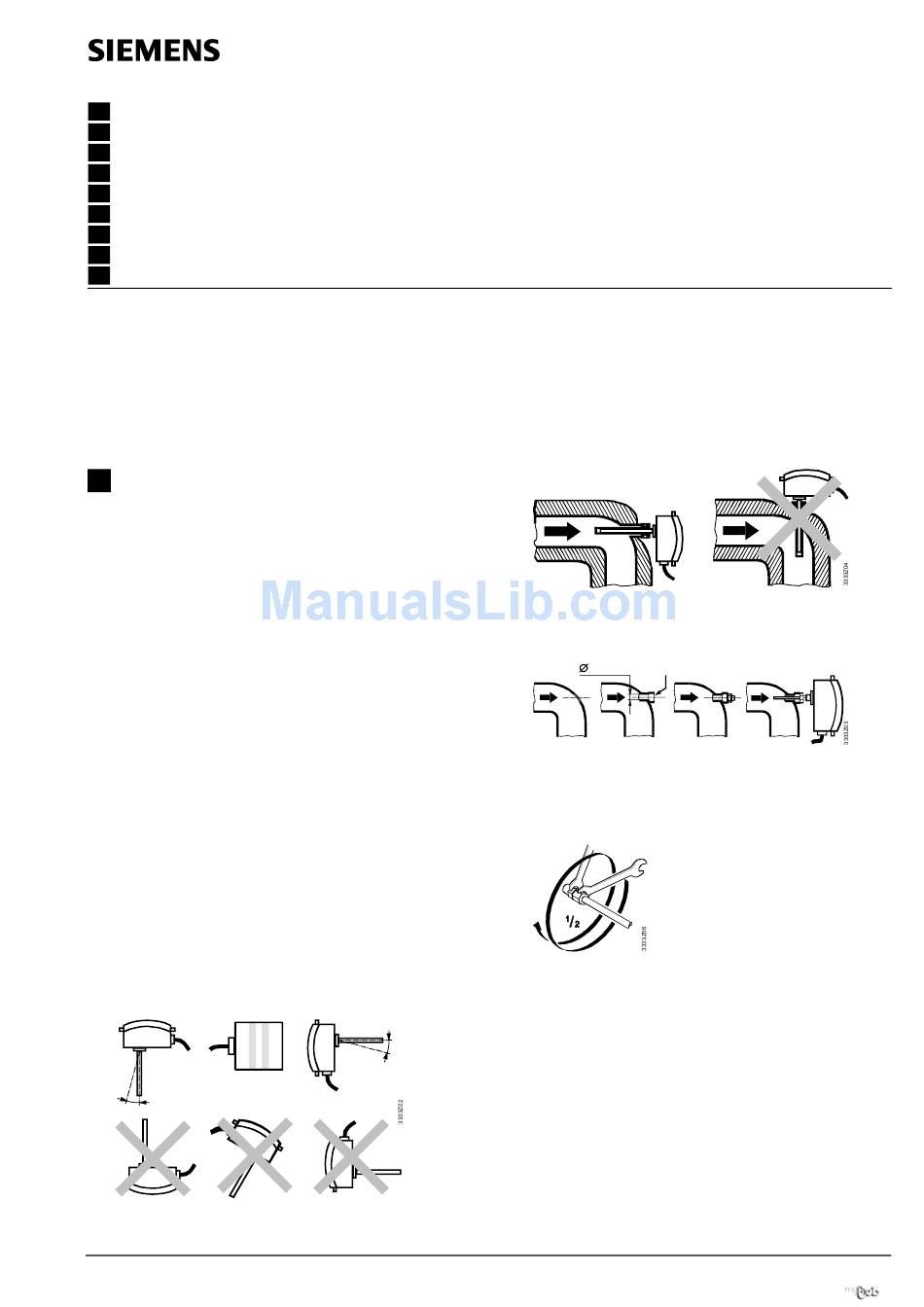

Montieren
Der Einbau erfolgt ohne Schutzrohr mit einem Gewinde-
nippel.
Vorgehen:
1. Rohrleitung bzw. System entleeren
2. Montagelage wie folgt wählen:
max. 15°
Der Regler darf nicht Kopf stehen; der Kabeleintritt darf nicht oben sein.
Die Mindesteintauchtiefe muss 60 mm betragen
Siemens Building Technologies
For latest prices and delivery to your door visit MyTub Ltd - www.mytub.co.uk - info@mytub.co.uk 0844 556 1818
Tauchtemperaturregler
Immersion temperature controller
Régulateur de température à plongeur
Dyktemperaturregulator
Dompeltemperatuurregelaar
Regolatore di temperatura ad immersione
Zanurzeniowy regulator temperatury
Controlador de temperatura de inmersión
Dykrørstemperaturregulator
3.
4.
5.
6.
max. 15°
Elektrische Installation
• Örtliche Vorschriften für Elektroinstallationen beachten
• Anschlussklemmen sind unter der flexiblen Kunststoff-
• Anschlussklemmen entsprechend den Anlagendoku-
• Zulässige Leitungslängen beachten
• Gerät erst bei der Inbetriebnahme unter Spannung setzen
CE1G3333xx
Nach Möglichkeit in einen Rohrbogen einbauen. Der Tauchstab soll
gegen die Strömung zeigen.
Am Montageort Gewindestutzen in die Rohrleitung
einsetzen:
10 mm G½
Gewindenippel montieren. Bei nicht dichtendem Ein-
bau-Gewindenippel Hilfsmittel zum Abdichten ver-
wenden (Hanf, Teflonband usw.)
Regler in den Gewindenippel schieben und befesti-
gen:
1
Rohrleitung bzw. System wieder auffüllen
abdeckung
menten verdrahten. Wenn diese fehlen, Anschluss-
schaltpläne in dieser Anleitung beachten
18.08.2011
G3333xx
RLE162
1/20
