Standard Model
Generation 2
Website: www.EZLiteCruiser.com
E‐mail: support@ezlitecruiser.com
Phone (Toll Free): 1‐(888) 544‐6054

1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the STANDARD MODEL and is the answer not in the manual?

Questions and answers

Related Manuals for EZ Lite Cruiser STANDARD MODEL

Summary of Contents for EZ Lite Cruiser STANDARD MODEL

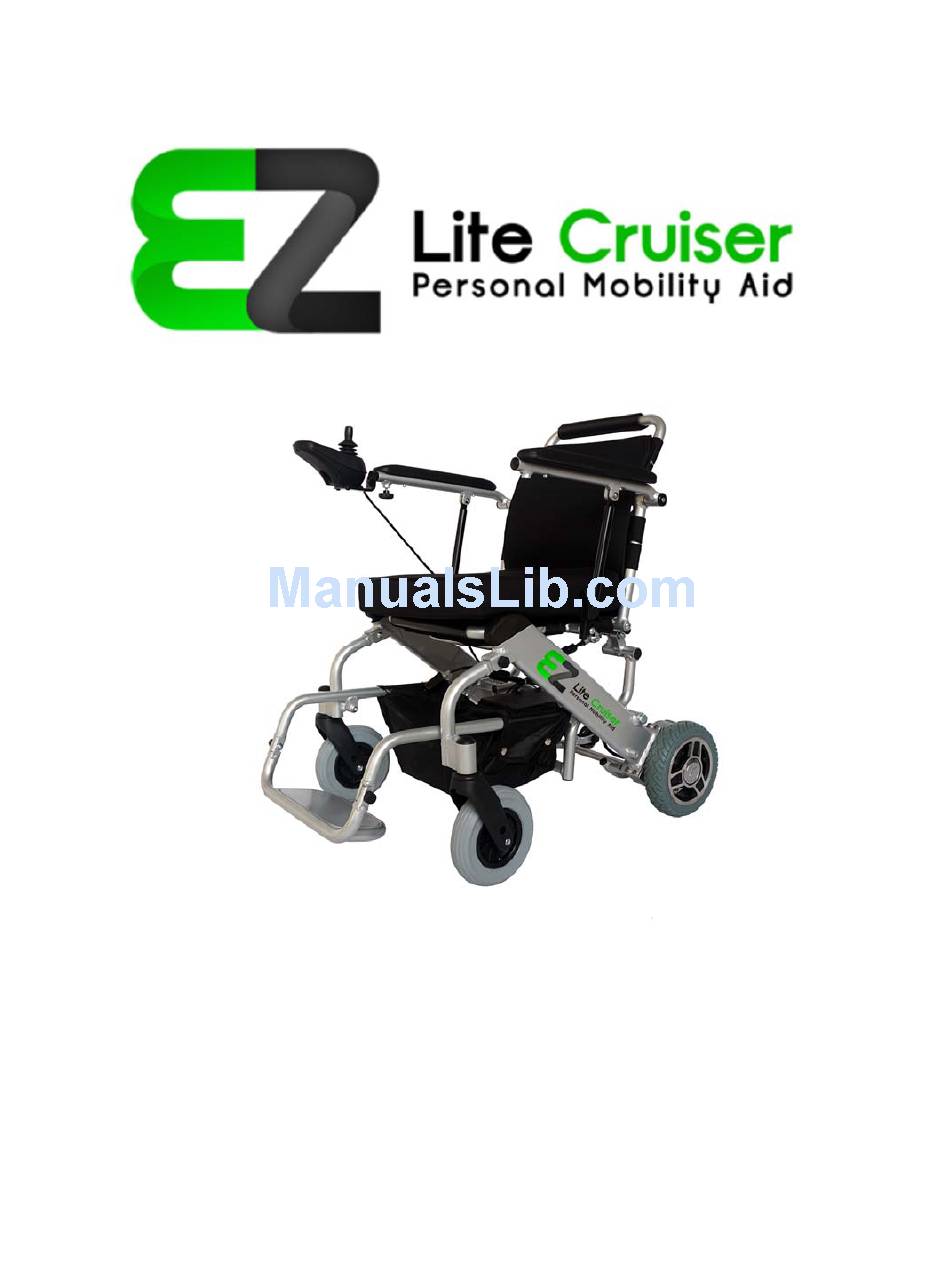

  • Page 1: Front Cover

    Standard Model Generation 2 Website: www.EZLiteCruiser.com  E‐mail: support@ezlitecruiser.com  Phone (Toll Free): 1‐(888) 544‐6054  ...

  • Page 2: Precautions

    PRECAUTIONS Thank you for purchasing the EZ Lite Cruiser. We sincerely hope that it will bring convenience and enjoyment to your daily life. Please read the instruc ons before using the chair in order to operate and maintain it properly. EZ Lite Cruiser assumes no responsibility for personal injury or property damage sustained by or through the use of this product.

  • Page 3: Table Of Contents

    TABLE OF CONTENTS Front Cover…..……………………….…….………….…………………......1 Precautions…………………………...…….………….…………………......2 Identification of Components.…….………….…………………......4 Safe Usage Guide……………...…………..…………......………...……..6 Battery Guide………...……..……………………………......………...…….11 Charging Guide ………………………....……………..…...………………...12 Using Two Batteries ..………………....……………..…...………………...14 Powered & Manual Mode Operation …......………………...……16 Safety Tips …………..…….………………………….......……………...…...17 Transport, Storage & Maintenance …..……......……….……...……18 Quick Start Guide ………………………..……………......……….………19 Joystick Information..………………………….......……….……….……..26 Fault Indicators..

  • Page 4: Identification Of Components

    IDENTIFICATION OF COMPONENTS  ...
  • Page 5 IDENTIFICATION OF COMPONENTS  ...

  • Page 6: Safe Usage Guide

    SAFE USAGE GUIDE   BEFORE DRIVING — READ THIS SECTION CAREFULLY.   The user must be of sound mind and judgment.   They must  be conscious and have unimpaired motor func ons in their  hand to use the controller.  The user must read this user’s  guide before opera ng the  chair  and get familiar with its  components and features.      The  user  should  prac ce  driving  skills  with  assistance  on  open, flat, and safe grounds before normal use.     Moving Forward and Stopping    To move forward, push the joys ck forward lightly.  ...
  • Page 7 SAFE USAGE GUIDE   Driving on Bends or Windy Paths  Lightly push the joys ck in the direc on of the bend.       Prac ce speed control.     Avoid  making  sharp  or  hard  turns.    Sharp  or  hard  turns  are  only  to  be  done  when  the  chair  is  already  in  a  stopped posi on. ...
  • Page 8 SAFE USAGE GUIDE   Driving Uphill  Keep your body  lted forward to keep the center of gravi‐ ty stable. Drive slowly and calmly.    We recommend the slope be less than 8 degrees for op ‐  mal performance.  Driving Downhill  Make  sure  the  electromagne c  brake  is  engaged  before  driving downhill.  We recommend the slope be less than 8 degrees for op ‐  mal performance. Drive all the way through a decline and stop on flat area.    Limit Driving to Sidewalks The user should  stay on the sidewalk and avoid entering   the street or anywhere there is a motor vehicle lane, un‐...
  • Page 9 Driving  on  too  steep  of  an  incline  (we  recommend  no   more than 12 degrees)  could also result in a rollover.      Transferring Into and Out of the EZ Lite Cruiser We  recommend  that  the  user  has  assistance  ge ng  into   and out of the sea ng area.  Move  the  arm  rests  and  foot  rest  out  of  the  way  before ...
  • Page 10 SAFE USAGE GUIDE   Seat Belt  We recommend using the seat belt. Self Repair of the EZ Lite Cruiser Avoid  a emp ng  to  repair  the  product  on  your  own.    It   may cause permanent damage to the chair and could put  yourself at risk of injury.  We  strongly  recommend  that  the  product  should  be  re‐...

  • Page 11: Battery Guide

    BATTERY GUIDE     Ba ery Handling and Care DO NOT leave the ba ery in direct sunlight.  It will cause   permanent  damage,  or  a  vola le  reac on.  Store  the  ba ery in a cool, dry area.     DO NOT remove ANY  wrapping, whether it is blue, clear,  plas c or otherwise, from the ba ery pack.    DO  NOT  allow  children  access  to  the  ba ery  or  electrical  ...

  • Page 12: Charging Guide

      Keep charger away from moisture and impact.      The charger for the EZ Lite Cruiser operates at voltages  between 100 ‐ 240 Volts AC input, meaning it will work overseas in any country where the wall outlets provide between 100 to 240 Volts.   You  will  simply  need  to ...
  • Page 13 CHARGING GUIDE   Charging the Ba ery “On Board”   “On  Board”  charging  means  the  ba ery  is  connected  to   the EZ Lite Cruiser’s Power Input connec on, to supply the  chair with power.   First, ensure the ba ery is plugged in to  the chair, at the Input/Power plug (see page 23 for photo.)    Next, Insert the charger into an electrical outlet, which will   cause the charger light to turn on.  The light will be Green.     Lastly, Insert the charger round metal  p into the Joys ck  (see page 23 for photo.)    GREEN Indicator light means either that the ba ery ...

  • Page 14: Using Two Batteries

    CHARGING GUIDE   Charging the Ba ery “Off Board”    “Off Board” charging means the ba ery is NOT connected  to  the  EZ  Lite  Cruiser’s  Power  Input  connec on,  and  it  is  not supplying the chair with power.        In  this  scenario,  you  will  first  connect  the  charger  into  an  electrical outlet, which will cause the charger light to turn  on.  The light will be Green. ...
  • Page 15 USING TWO BATTERIES   Discharging 2 Ba eries with the Dual Ba ery Connector    You can connect and use Two ba eries at the same  me.   The power will be drawn from both ba eries.   In order to  do  this,  you  must  have  purchased  a  second  ba ery  (your  chair only comes with one) and a Dual Ba ery Connector.    As described on the previous page, charging two ba eries   together with the Dual Ba ery Connector cable is not pos‐ sible.  Each ba ery must be charged individually.

  • Page 16: Powered & Manual Mode Operation

    POWERED & MANUAL MODE OPERATION   Using in the Powered (Electric) Mode   Flip the red levers (the electromagne c locks, iden fied in the compo‐  nents of the EZ Lite Cruiser on page 5) on both of the rear wheels and  ensure that the wheels are locked in place, and are not moving at all.    When  the  chair  is  powered  electrically,  the  chair  can  not  be  pushed   manually.  A er the user is seated in the chair, turn on the power.    Pushing the joys ck forward to go forward.   Pulling joys ck back to go back.  ...

  • Page 17: Safety Tips

    SAFETY TIPS   Addi onal Warnings & Precau ons    If the EZ Lite Cruiser is not locked in the open posi on, it  can collapse when a emp ng to sit on the chair.  This can  cause  damage  to  the  chair  and  also  hurt  the  user.  Please  ensure that the chair is fully unfolded before si ng in it.  Check,  double‐check  and  triple‐check  to  make  sure  the   chair is opened all the way and locked into posi on.   If ...

  • Page 18: Transport, Storage & Maintenance

    TRANSPORT, STORAGE & MAINTENANCE   Transport & Storage  To pick up the chair, stand it up when it is folded. Li  the chair by metal  frame parts always, never by any cushions, straps or plas c parts.   The  ba ery  should  be  fully  charged  &  chair  should  be  placed  in  cool,  dry, and ven lated place.   The ba ery needs to be full recharged (up to 8 hours) once every two   months,  otherwise  it  could  lead  to  over‐discharge  damage,  which will void the ba ery warranty. ...

  • Page 19: Quick Start Guide

    QUICK START GUIDE   YOU  MUST  read  all  of  the  informa on  on  the  previous  pages  before  star ng to use your EZ Lite Cruiser.  The previous pages contain extremely  important safety informa on, proper usage, care & maintenance of your  EZ Lite Cruiser.  Failure to read the informa on can lead to problems that  will not be covered under your warranty, due to user error.    A er reading the previous pages, con nue reading this Quick Start Guide:    Ba ery Outer Packaging Please DO NOT remove the Blue Plas c Wrap OR the Clear Plas c Wrap (applies ...
  • Page 20 QUICK START GUIDE   Charging Two Ba eries You can not charge two ba eries at the same me using the dual ba ery connector. For  more  informa on  on  charging  two  ba eries,  see  page  14.  To charge two ba eries, the easiest way is to have two chargers and  charge each ba ery Off Board.  Or Charge one ba ery On Board and one  ba ery ...
  • Page 21   Keep it Clean & Take Good Care of Your EZ Lite Cruiser The key to a long life out of the EZ Lite Cruiser, like anything else, is to keep it clean and take good care of it. Keeping it clean will keep it look‐...
  • Page 22 QUICK START GUIDE   Engage the Brakes (RED LEVER) You must do this to use the chair in the  powered  mode.    It  prevents  the  rear  wheels  from  rolling  freely.    Flip  levers  BACKWARD  ( )  to  engage,  away from chair or  FORWARD  ( )  to  disengage  towards chair the locks when needed.  Do this for both wheels.
  • Page 23 QUICK START GUIDE   Connec ng the Ba ery Plug  in  the  square  power/input  con‐ nector  (labelled  IP)  from  the  chair,  into  the  square  female  connector  (labelled  B)  on  the  ba ery.    Connectors  only  match  one  specific  way  (see  below)  &  you ...
  • Page 24 QUICK START GUIDE   Charging the Ba ery On Board Make  sure  ba ery  is  connected  under  the  seat  to  the  “Power  Input”  plug.   Connect  wall  plug  of  Charger  into  any  wall  socket,  &  wait  for  the  light  on  the  charger ...
  • Page 25 Then  focus  on  collapsing  the  chair  un l  the chair folds all the way.  The chair will  con nue  to  collapse  un l  it  is  flat.  You  may  have  to  adjust  the  front  wheels  to  tuck them away nicely.    Li ing the EZ Lite Cruiser Use  the  metal  beam  located  under‐ neath the front of the sea ng area.  Li   with one hand if you are capable of do‐ ing so.  If not, you can li  with a second ...

  • Page 26: Joystick Information

    JOYSTICK INFORMATION   Func on Descrip on of Func onality 1  Power On Bu on  Pressing this bu on will power on the EZ Lite Cruiser  2  Power Off Bu on  Pressing this bu on will power off the EZ Lite Cruiser  3  Speed Increase  Pressing this bu on will increase the speed of the chair, and  Bu on  illuminate the Speed Indicator LEDs un l all 5 lights are illumi‐ nated (top speed.)  4  Speed Decrease  Pressing this bu on will decrease the speed of the chair, and  Bu on  turn off each light of the Speed Indicator LEDs un l only one  light is illuminated (lowest speed.)  5  Horn  Pressing this bu on will sound the horn. ...

  • Page 27: Fault Indicators

    FAULT INDICATORS   Aside from indica ng the speed se ng of the EZ Lite Cruiser, the Speed  Indicator LEDs (number 8 on the figure shown on the previous page) acts  as an indicator of common faults in the controller system.  When these  LEDs flash with the following Display as indicated below, the most com‐ mon problems and their respec ve possible solu ons are iden fied:   Display Problem Solution The Ba ery power is low.  You must recharge or it is  me to replace the  ba ery.  Joys ck can’t deliver signals  Check to see that all cable connec ons are  to the control module (CPU)  firmly a ached.  If they are, this would indicate  a problem with the joys ck, and it may need to  be replaced with a working joys ck.  Or simply,  the Joys ck wire could be damaged.  Check for  any cuts exposing wires of the Joys ck.  An electronic drive locking  Disconnect any 3‐pin Circular Charger plug  func on is engaged to pre‐ from the front of the Joys ck.  If it is discon‐...

  • Page 28: Troubleshooting Guide

    TROUBLESHOOTING GUIDE   A. PROBLEM: The Power Won't Turn On   POSSIBLE REASONS: 1.  The Ba ery is not properly connected.  2.  The Joys ck is not connected to the CPU.  3.  The Ba ery power is too low.    POSSIBLE SOLUTIONS: 1.  Connect or Reconnect the ba ery.  2.  If previous disconnected, reconnect the Joys ck to the CPU.  3.  Charge the Ba ery.    B. PROBLEM: All 5 Lights Flashing on Joys ck Speed Indicator Panel  ...
  • Page 29 TROUBLESHOOTING GUIDE   E. PROBLEM: Charger light doesn't go on.   POSSIBLE REASONS: 1.  The charger is not plugged in to a wall outlet, or wall outlet has no electricity.  2.  The charger cable that plugs into outlet is loosely connected to the charger base.    POSSIBLE SOLUTIONS: 1.  Plug in the Charger, or check wall outlet for electricity.  2.  Check the Charger cable connec ons.    F. PROBLEM: Charger light is always Green.   POSSIBLE REASONS: 1.  If you are charging the Ba ery "On‐Board", the Ba ery is not plugged in to the  chair, or the connec on is loose.  2.  If you are charging the Ba ery "Off‐Board", the Charger is not connected to the  Ba ery (directly), or the connec on is loose. ...

  • Page 30: Specifications

    SPECIFICATIONS—STANDARD MODEL   Parameter Value Device Weight ~44.6 lbs Max Capacity 265 lbs Unfolded Dimensions 31.5” x 22.4” x 33.1” Folded Dimensions 28.5” x 22.4” x 12.25” Seat Dimensions 16.75” x 15.25” Seating Height 20” (from ground) Turning Radius ~33”...

  • Page 31: Service History

    SERVICE HISTORY  Date Descrip on of Service                 WARRANTY  Part Coverage Remarks Frame  10 Years  Non‐deliberate damage  Motor  5 Years  Non‐deliberate damage  Ba ery  2 Years  Non‐deliberate damage  CPU  2 Year  Non‐deliberate damage  Joys ck  2 Year  Non‐deliberate damage  Wearing Parts  3 Months  Tire, Seat, Backrest, Armrest    TECHNICAL SUPPORT  ...

  • Page 32: Back Cover

    Website: www.EZLiteCruiser.com  E‐mail: support@ezlitecruiser.com  Phone (Toll Free): 1‐(888) 544‐6054    The informa on provided in this user manual is copyright © 2016 by EZ Lite Cruiser.   Any use of this informa on for any purposes outside of demonstra ng the use of the  .  EZ Lite Cruiser Personal Mobility Aid is strictly prohibited ...
