- Page 1 PROTON 6 HEX USB USER MANUAL / MANUAL DE USUARIO PLEASE READ THE INSTRUCTIONS CAREFULLY BEFORE USE / POR FAVOR LEA LAS INSTRUCCIÓNES ANTES DE USAR...
-
Page 2: Specifications

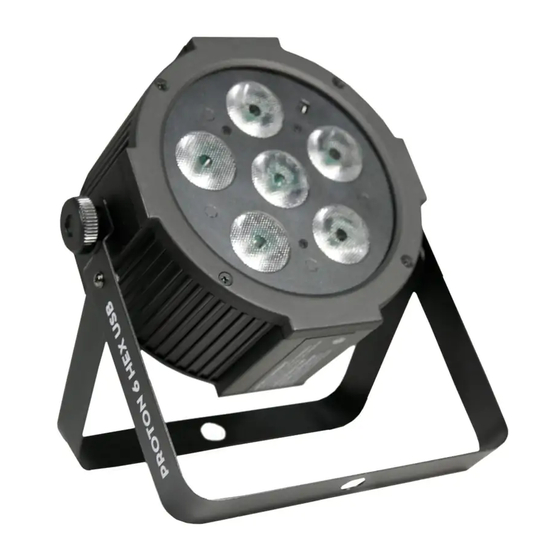

1. OVERVIEW • Proton 6 HEX USB is a professional, light & compact fixture Flicker free (ideal for broadcasting) powered by 6 RGBAW+UV 10W LEDs with a 23º beam • 4 built-in programs angle. The unit is equipped with Hex-color LED technolo- •... -
Page 3: Safety Instructions
If the unit is to be put out of operation definitvely, take it to a local recycling plant for a disposal which is not harmful to the environment. P. 3 PROTON 6 HEX USB ENGLISH VERSION... - Page 4 3. OVERVIEW Rear View P. 4 PROTON 6 HEX USB ENGLISH VERSION...
- Page 5 DIMENSIONS 86.5 91.5 157.5 P. 5 PROTON 6 HEX USB ENGLISH VERSION...
-
Page 6: Operating Elements And Connections
7. Universal Serial Bus (USB) for UFI only 8. POWER OUT: connect to supply power to the next unit. 9. SAFETY ANCHOR to attach safety cable P. 6 PROTON 6 HEX USB ENGLISH VERSION... - Page 7 MOUNTING • Always additionally secure the projector with the safety PROTON 6 HEX USB may be set up on a solid and even rope from falling down. For this purpose, fas- surface. The unit can also be mounted upside down to a ten the safety rope at a suitable position so that the maxi- cross arm.
-
Page 8: Functions And Settings
BASIC Access control panel functions using the four panel but- tons located directly underneath the LED Display: Functions of the buttons P. 8 PROTON 6 HEX USB ENGLISH VERSION... -
Page 9: Menu Structure
MENU STRUCTURE P. 9 PROTON 6 HEX USB ENGLISH VERSION... -
Page 10: Static Color
• The fixture has the ability to accept custom static DMX Configuration color settings. Access these chases via the control Proton 6 HEX USB is equipped with different DMX configuration. panel on the back of the fixture. • Press MENU to select the desired DMX configu- •... - Page 11 The PROTON 6 HEX USB is equipped with 3-pole XLR connections. To be able to operate the PROTON 6 HEX USB with a light controller, adjust the DMX start address for the first time to a DMX channel. If e.g. address 33 on the controller is pro- vided for controlling the function of the first DMX channel, adjust the start address 33 on the PROTON 6 HEX USB.
-
Page 12: Connection Of The Dmx Line
Overlong runs can be necessary to insert DMX level match- ing amplifier. For those connections the use of balanced microphone ca- ble is not recommended because it cannot transmit control DMX data reliably. P. 12 PROTON 6 HEX USB ENGLISH VERSION... -
Page 13: Construction Of The Dmx Termination
The termination is prepared by soldering a 120Ω 1/4 W re- sistor between pins 2 and 3 of the 5-pin male XLR connec- tor, as shown in figure. P. 13 PROTON 6 HEX USB ENGLISH VERSION... -
Page 14: Dmx Control
6. DMX CONTROL P. 14 PROTON 6 HEX USB ENGLISH VERSION... -
Page 15: Automatic Mode
7. INFRARED (IR6) REMOTE CONTROL OPERATION Sound Active Mode To control the PROTON 6 HEX USB with the infrared re- mote control: Sound Active Mode will enable the product to respond to the music. To turn on Sound Active mode: •... -
Page 16: Fuse Replacement
FUSE REPLACEMENT Remove the safety cap by a screwdriver. Replace the blown fuse with a fuse of the exact same type and rating (T2A-250V). Install the safety cap, and reconnect power. P. 16 PROTON 6 HEX USB ENGLISH VERSION... -
Page 17: Troubleshooting
TROUBLESHOOTING P. 17 PROTON 6 HEX USB ENGLISH VERSION... -
Page 18: Especificaciones
• 1 Puerto USB • Dimmer: 0-100% general & para todos los colores • Dimensiones: 211x244x92 mm. / 8,3x9,6x3,6 pulg. • 4 curvas de dimmeo • Peso: 1,6 Kg. / 3,5 Lbs. P. 18 PROTON 6 HEX USB VERSION ESPAÑOL... - Page 19 - 1 control remoto IR6. desechar la unidad en la planta de reciclado más cercana. - 1 manual del usuario. La garantía no cubre daños provocados por el - 1 tarjeta de garantía. P. 19 PROTON 6 HEX USB VERSION ESPAÑOL...
-
Page 20: Descripción Del Equipo
3. DESCRIPCIÓN DEL EQUIPO Vista Dorsal P. 20 PROTON 6 HEX USB VERSION ESPAÑOL... - Page 21 DIMENSIONES 86.5 91.5 157.5 P. 21 PROTON 6 HEX USB VERSION ESPAÑOL...
- Page 22 7. PUERTO USB: Para transceptor NEO STICK USB única- mente. 8. SALIDA DE POTENCIA: Alimenta a la próxima unidad enlazada en una cadena. 9. ORIFICIO PARA EL CABLE DE SEGURIDAD P. 22 PROTON 6 HEX USB VERSION ESPAÑOL...
-
Page 23: Montaje
MONTAJE • Instale el proyector en un lugar apropiado medi PROTON 6 HEX USB se puede instalar sobre una superfi- ante la abrazadera de montaje (1). cie plana y también de forma colgante. Para la instalación es necesario contar con sujetadores de montaje. Verifique •... - Page 24 Functions of the buttons P. 24 PROTON 6 HEX USB VERSION ESPAÑOL...
-
Page 25: Estructura Del Menú
Blanco (0-100%) Azul (0-100%) UV (0-100%) OFF: velocidad de dimmer apagada Dimmer DIM1: velocidad de dimmer rápida DIM2: velocidad de dimmer moderada DIM3: velocidad de dimmer lenta Encendido o apagado del infrarrojo Infrarrojo P. 25 PROTON 6 HEX USB VERSION ESPAÑOL... -
Page 26: Programas Automáticos
Confirme la selección con la tecla ENTER. • • Para configurar la sensibilidad del micrófono, pre- sione la tecla MENU nuevamente hasta visualizar Sens. • Utilice las teclas UP o DOWN para seleccionar el valor deseado (u0-100). P. 26 PROTON 6 HEX USB VERSION ESPAÑOL... -
Page 27: Configuración Dmx
DMX del segundo equipo esclavo. Reitere este paso primer canal DMX, configure la dirección de inicio 33 en hasta tener todas las unidades enlazadas. el PROTON 6 HEX USB. El resto de las funciones de los CONFIGURACIÓN DMX efectos de iluminación se asignarán automáticamente a las direcciones subsiguientes. - Page 28 No se recomienda el uso de un cable de micrófono equilib- rado, ya que no transmite datos de control DMX de manera fiable. • Conecte la entrada DMX del controlador a la sali da DMX de la primera unidad. P. 28 PROTON 6 HEX USB VERSION ESPAÑOL...
- Page 29 120 Ω ¼ W entre los pines 2 y 3 (del conector macho), que luego se conecta en la salida XLR del último equipo de la cadena. Ejemplo: Conector XLR-3 P. 29 PROTON 6 HEX USB VERSION ESPAÑOL...
- Page 30 Audiorítmico AZUL DIMMER MODO DIMMER Velocidad preestablecida desde la pantalla Velocidad de dimmer: apagada Velocidad de dimmer modo 1 (rápida) Velocidad de dimmer modo 2 (moderada) Velocidad de dimmer modo 3 (lenta) P. 30 PROTON 6 HEX USB VERSION ESPAÑOL...
-
Page 31: Modo Automático
MODO AUDIORÍTMICO El control remoto IR6 (opcional) permite manejar a distan- cia el PROTON 6 HEX USB. Para enlazar el control remoto Este modo hará que el equipo responda al ritmo de con el equipo, siga los pasos detallados a continuación: la música. -
Page 32: Limpieza Y Mantenimiento
SUSTITUCIÓN DEL FUSIBLE Extraiga la tapa de seguridad con un destornillador. Sustituya el fusible quemado por uno nuevo del mismo tipo (T2A-250V). Vuelva a colocar la tapa de seguridad y conecte el equipo P. 32 PROTON 6 HEX USB VERSION ESPAÑOL... -
Page 33: Resolución De Problemas
- Modifique la dirección DMX en el panel de control. El equipo no responde al con- - Cables DMX defectuoso - Sustituya el cable DMX. trolador DMX - Rebote de señal - Instale un terminador. P. 33 PROTON 6 HEX USB VERSION ESPAÑOL... - Page 34 FOR MORE INFO ON THIS PRODUCT PLEASE CHECK WWW.NEO-PROFESSIONAL.COM PARA MAS INFORMACION SOBRE ESTE PRODUCTO VISITE WWW.NEO-PROFESSIONAL.COM...
