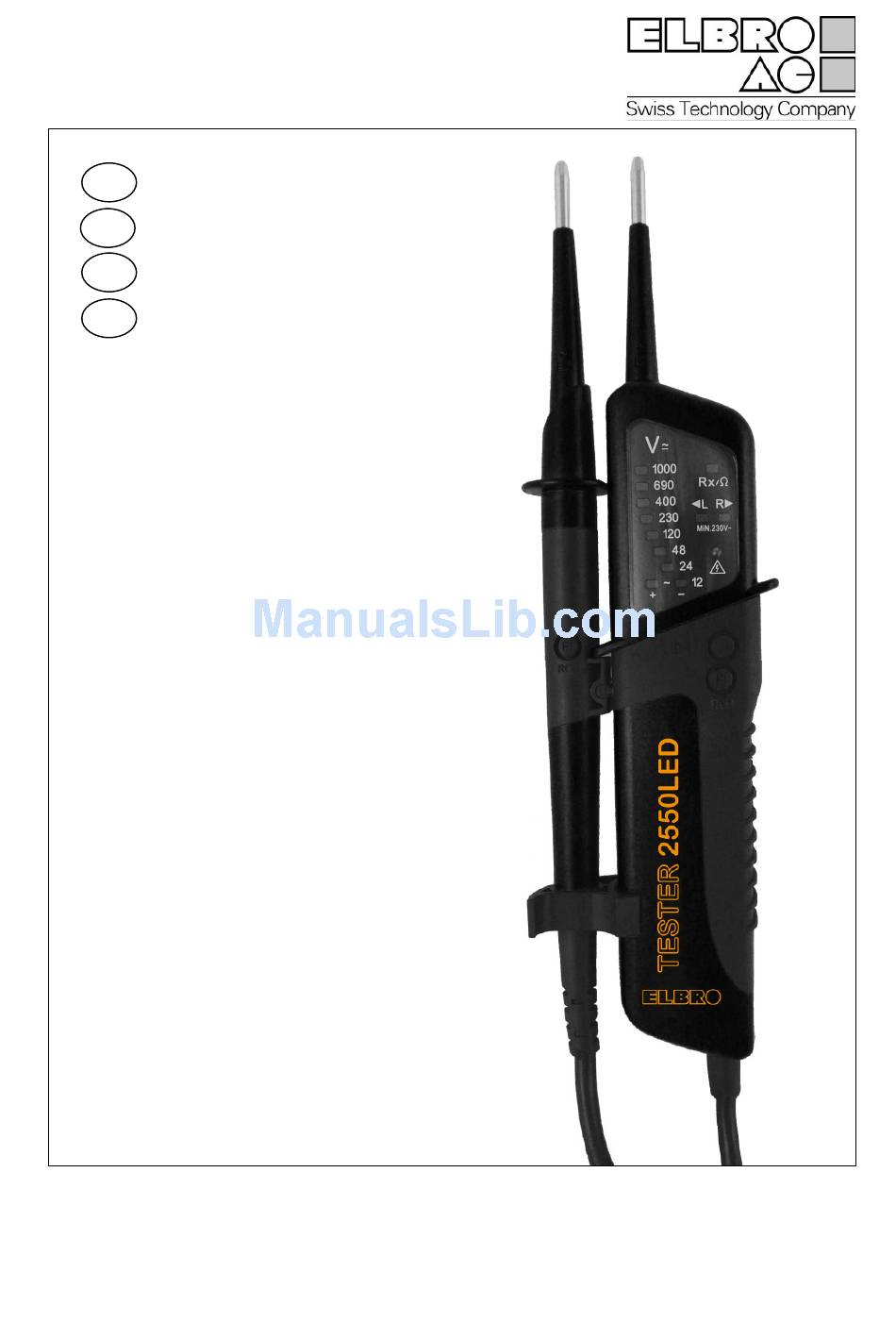

- Page 1 TESTER 2550LED D Bedienungsanleitung Mode d’emploi Istruzioni per l’uso E Operating Instructions...
- Page 2 TESTER 2550LED D:Prüfspitzen mit 4mm Adapter F:Pointes de touche avec adaptateurs 4mm I: Punte di misura con adattatori 4mm E:Probe tips with 4mm adapters LED’s (ACV, DCV) D: Durchgangstest F: Test de continuité I : Prova di continuità E: Continuity test...

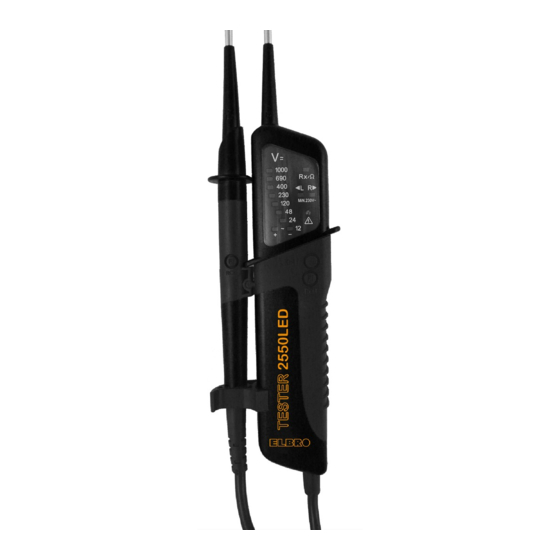

- Page 3 TESTER 2550LED Bedienungsanleitung Vielen Dank, dass Sie sich für den TESTER 2550LED , einen zweipoligen Spannungsprüfer mit LED-Anzeige, entschieden haben. Es können Gleich- und Wechselspannungen von 6 bis 1000 V, Polaritäts-, Drehfeldrichtungs-, Durchgangsprüfungen bis 500kΩ und FI/RCD-Tests durchgeführt werden. Der TESTER 2550LED ist durch die hohe Schutzart (IP65) auch bei rauem Einsatz verwendbar.
- Page 4 TESTER 2550LED 6. Phasenprüfung Berühren Sie mit einer der Testspitzen einen Leiter und berühren Sie dabei den Fingerkontakt. Bei Anliegen einer Phase, mind. 100V~, leuchtet die „<L“ - LED auf! 7. Drehfeldprüfung Stellen Sie nach Punkt 6 die phasenführenden Leiter fest. Legen Sie nun zwei Phasenleiter an die zwei Testspit- zen an und berühren den Fingerkontakt.
- Page 5 Hersteller. 14. 24 Monate Garantie Der TESTER 2550LED unterliegt einer strengen Qualitätskontrolle. Sollten während der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewähren wir eine Garantie von 24 Monaten (nur gültig mit Rechnung). Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt, sofern das Gerät ungeöffnet an uns •...
- Page 6 TESTER 2550LED Mode d’emploi Nous vous remercions d’avoir opté pour le TESTER 2550LED , un détecteur de tension bipolaire avec affichages à LED. Cet appareil de mesure permet d’effectuer des tests de tensions continues et alternatives comprises entre 6 et 1000 V, des tests de polarité, d’ordre des phases du champ rotatif et de continuité jusqu’à 500 kΩ, ainsi que des tests FI/RCD.
- Page 7 TESTER 2550LED 6. Contrôle de phase Appliquer l’une des pointes de test sur un conducteur tout en effleurant simultanément le contact digital. La LED «<L » s’illumine en présence d’une tension de phase d’au moins 100 V~. 7. Contrôle du champ rotatif Localiser les conducteurs de phase selon le point 6.
- Page 8 14. Garantie de 24 mois Les appareils Elbro sont soumis à un contrôle de qualité très strict. Si des défauts fonctionnels devaient toutefois survenir en utilisation quotidienne pendant la durée de garantie de 24 mois (uniquement valable avec facture à...
-
Page 9: Istruzioni Per L'uso
Istruzioni per l’uso Grazie per aver acquistato il TESTER 2550LED , un tester a due poli con display LED. È possibile eseguire dei controlli su tensioni continue ed alterne comprese fra 6 e 1000 V, controlli sulla polarità, la direzione del campo di rotazione e prove di continuità... - Page 10 9. Test di rilascio FI/RCD, PE (test conduttore neutro) Il tester 2550LED è dotato di un carico che permette di far scattare un interruttore di protezione FI/RCD mediante due tasti (FI/RCD) . L’FI/RCD è controllato tra fase e conduttore di protezione (tensione di prova max. 240 V) 10.
- Page 11 In questo caso viene immediatamente a decadere qualsiasi richiesta di garanzie da parte dell’utente nei confronti del produttore. 24 mesi di garanzia Gli apparecchi Elbro sono sottoposti a severi controlli di qualità. Se nella pratica quotidiana dovessero tuttavia verificarsi degli errori di funzionamento, rilasciamo una garanzia di 12 mesi (valida solo con presentazione della fattura).
-
Page 12: Operating Instructions
Operating Instructions Thank you for purchasing our TESTER 2550LED . The device can be used to detect DC and AC voltages of be- tween 6 and 1000 V, for polarity, phase sequence and throughput testing at up to 500 kΩ, and for FI/RCD tests. - Page 13 “+” probe tip at a the anode of a diode, the “Rx/Ω” LED lights up and you will hear an acoustic signal sounds. 9. Voltage test with RCD trip test The Tester 2550LED is equipped with a switchable load, which permits the testing of FI/RCD-safety switches. The FI/RCD safety switch (max. 30 mA) is triggered.( max. 240V) 10. Battery replacement: To replace the batteries, release the screw under the main casing and pull the battery compartment cover down- ward to remove.
- Page 14 TESTER 2550LED 14. 24 Month Guarantee Elbro devices are manufactured under strict quality control. If nevertheless functional faults occur during daily us- age, they are covered by a guarantee of 24 months (valid only with receipt). We will eliminate any manufacturing or material faults without charge providing the unit was not opened or ●...
- Page 15 TESTER 2550LED...
- Page 16 TESTER 2550LED • Besuchen Sie unsere Homepage. Dort finden Sie weitere Tester und Messgeräte für je- den Einsatzzweck. • Visitez notre Homepage. Là vous trouverez d’autres appareils de test et des instruments de mesure pour chaque but. • Visitate la nostra Homepage. Là troverete altri strumenti di controllo o di misura per ogni impiego.
