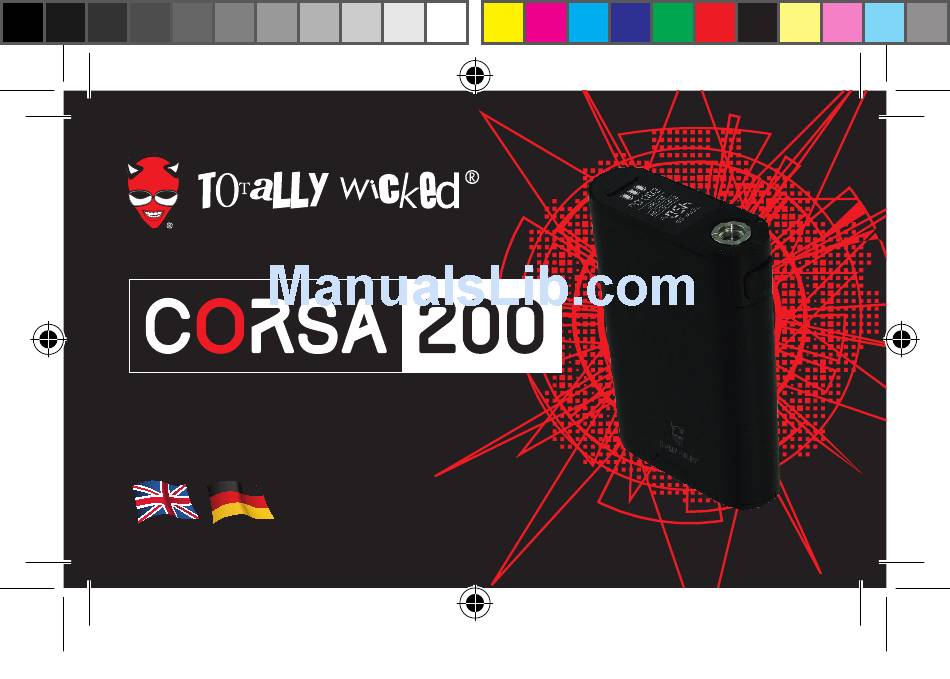

ELECTRONIC CIGARETTE BATTERY
USER MANUAL / BEDIENUNGSANLEITUNG
TW_Corsa_200_Manual.indd 1
19/12/2016 13:20

Advertisement

loading
Need help?

Need help?

Do you have a question about the Corsa 200 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Totally Wicked Corsa 200

Summary of Contents for Totally Wicked Corsa 200

  • Page 1 ELECTRONIC CIGARETTE BATTERY USER MANUAL / BEDIENUNGSANLEITUNG TW_Corsa_200_Manual.indd 1 19/12/2016 13:20...
  • Page 2 (Ni); variable temperature with titanium coils (Ti); variable temperature with stainless steel coils (SS316); and temperature coefficient of resistance (TCR). The Corsa 200 combines all of its functionality and triple 18650 batteries in a stylish and ergonomic package, sure to be popular with electronic cigarette users who require a considerable power output.
  • Page 3 Battery Cover Adjustment Button OLED Screen Power Button 510 Thread and Sprung Connector TW_Corsa_200_Manual.indd 3 19/12/2016 13:20...
  • Page 4 Using your Corsa 200 Fitting Batteries: Power On and Off: The Corsa 200 is powered by 3 x The Corsa 200 uses a 5-click on/ 18650 Li-batteries. To fit the batteries off function. To switch the device simply slide the battery cover from...
  • Page 5 Using your Corsa 200 New Atomizer Installation: Charging the Batteries: When a new atomizer is connected Simply charge the Corsa 200 via or the existing atomizer is the USB cable when connected to disconnected and reconnected, a a powered USB port or suitable wall message prompt will be displayed adapter.
  • Page 6 VW/TC/TCR Upgrading Firmware: modes. To upgrade the firmware installed on the device simply load the relevant product page on the Totally Wicked website, click on the link under ‘Firmware Upgrade’ and follow the instructions provided. TW_Corsa_200_Manual.indd 6...
  • Page 7 Using your Corsa 200 VW Mode: button once and then use the right adjustment button to cycle through When in VW mode, use the left or the Ni/Ti/SS316 modes. right adjustment buttons to decrease or increase the level of wattage respectively.
  • Page 8 Using your Corsa 200 consecutively to activate the menu, Note: If a coil with a resistance press the left adjustment button twice exceeding 1.5ohms is applied in VT and the wattage value will flash, use mode, the device will automatically the right adjustment button to adjust switch to VW mode.
  • Page 9 Using your Corsa 200 button to shift between M1, M2 and from M1, M2 and M3 – this feature M3, then press the fire button to allows the TCR values for 3 materials confirm. (Also see: Configuring TCR to be stored to the device. Press the...
  • Page 10 TCR Value Range Nickel 600-700 NiFe 300-400 Titanium 300-400 SS (303, 304, 316, 317) 80-200 Note: The TCR value displayed is the 10 multiple of the actual TCR value and is for Corsa 200 usage only. TW_Corsa_200_Manual.indd 10 19/12/2016 13:20...
  • Page 11 Using your Corsa 200 Pre-Heat Function: be adjusted between 0 (OFF) – 2.0 seconds in increments of 0.1s. Long To configure the pre-heat settings, press the power button to confirm simultaneously hold the power and the settings. right adjustment button to enter logo mode.
  • Page 12 Using your Corsa 200 use the right adjustment button to the 64 x 40 BMP image file you cycle through the modes. To reset would like to upload. To activate/ either mode, long press the power deactivate logo mode, hold the button while it is displayed.
  • Page 13 Using your Corsa 200 Current Display: Charge Error: The real-time current (AMP) is If no charging current is detected displayed on the screen on the right- when the device is connected to the hand side of the third row whilst the charging lead, ‘Charge Error’...
  • Page 14 Using your Corsa 200 on the screen. If following this Low Power Alert: message the button is continually When the battery voltage is below pressed, the message ‘Battery Low 3.3V, ‘Battery Low’ will be displayed Lock’ will be displayed and the on the screen.
  • Page 15 Using your Corsa 200 10 Second Protection: hold the power button and the left adjustment button to activate If the power button is pressed for stealth mode. Repeat the process to longer than 10 seconds the output deactivate stealth mode.

  • Page 16: Kit Contents

    Kit Contents Specifications 1 x Corsa 200 Corsa 200 Dimensions: 99mm x 1 x Silicone Cover 63mm x 22mm 1 x USB Cable Wattage Range in VW Mode and TC 1 x User Manual Mode: 1W – 200W Temperature Range in VT Mode: 100- 315°C / 200-600°F...
  • Page 17 • Do not charge the battery when temperatures are outside the range 0 - 45°C. • Do not attempt to repair a faulty Corsa 200 as these are sealed units with no serviceable parts. Attempted repairs will void the warranty.

  • Page 18: Warranty

    Warranty The Corsa 200 components have a 28-day parts warranty. The USB cable supplied has a 12-month warranty. If any parts are found to be faulty within this time please contact our customer service team, whose details are on the back page of this booklet and we will arrange for a replacement.
  • Page 19 Glückwunsch zum Kauf Ihrer Totally Wicked Corsa 200 E-Zigarette. Die Totally Wicked Corsa 200 ist das neueste Modell aus der Corsa-Serie. Mit 3 Akkus vom Typ 18650 liefert sie eine überragende Leistung von bis zu 200 Watt. Das Gerät bietet ein eingebautes Temperatur-Kontrollsystem mit Vorheizfunktion, das individuell allen Dampfbedürfnissen angepasst werden kann.
  • Page 20 Akkudeckel Einstelltaster OLED-Display Powertaster 510er Anschluss mit gefedertem Pluspol TW_Corsa_200_Manual.indd 20 19/12/2016 13:20...
  • Page 21 Bedienung Ihrer Corsa 200 unterschiedlicher Bauart oder Akkus einsetzen: Hersteller. Die Corsa 200 wird mit 3 Akkus vom Typ 18650 betrieben. Um die Akkus einzusetzen, schieben Sie einfach Power Ein/Aus: Powertaster 5-mal in Folge drücken; den Akkudeckel am Boden der Corsa das OLED-Display leuchtet auf und 200 auf und setzen 3 Akkus ein.
  • Page 22 Wenn ein neuer Verdampfer(-Kopf) Akku Aufladen: eingesetzt oder ein vorhandener Verdampfer ab- und wieder an die Laden Sie die Corsa 200 einfach mit dem USB-Kabel an einem Corsa 200 geschraubt wird, erscheint geeigneten USB-Port oder USB- auf dem Display die Meldung Netzstecker auf.
  • Page 23 Anweisungen. Der Ladestand der einzelnen 3 Akkus Modus wechseln - VW/TC/TCR: vom Typ 18650 wird in der sechsten Wenn die Corsa 200 eingeschaltet Zeile auf dem OLED-Display angezeigt. ist, drücken Sie den Powertaster 3-mal in Folge und die oberste Zeile...
  • Page 24 Bedienung Ihrer Corsa 200 zwischen 1W und 200W verringert oder rechten Taster die Temperatur oder erhöht werden. zwischen 100-315°C / 200-600°F verringert oder erhöht werden. TC-Modus wechseln (Ni/Ti/SS316): Zum Einstellen der Wattleistung Um zwischen den verschiedenen TC- im TC-Modus, drücken Sie den Modi zu wechseln, drücken Sie den...
  • Page 25 Bedienung Ihrer Corsa 200 dem linken Taster in die Zeile 'Coil' ebenso, wenn versucht wird mit - jetzt kann mit dem rechten Taster Heizwendel-Typen aus Kanthaldraht der Verdampferkopf-Widerstand im TC-Modus zu dampfen. gesperrt bzw. entsperrt werden. Sperren Sie den Widerstand nur bei TCR-Modus: Raumtemperatur.
  • Page 26 Bedienung Ihrer Corsa 200 Modus konfigurieren) Drücken Sie anschließend den Powertaster, um einen TCR-Wert TCR-Modus konfigurieren: zu bestätigen und danach den Halten Sie beim ausgeschalteten linken oder den rechten Taster, um Gerät den Powertaster und den die Werte nach Ihren Vorlieben rechten Taster gleichzeitig gedrückt,...
  • Page 27 600-700 NiFe 300-400 Titanium 300-400 SS (303, 304, 316, 317) 80-200 Hinweis: Der tatsächliche TCR-Wert ist im Dezimalsystem 10 -mal größer ist als der angezeigte TCR-Wert am Display und ist ausschließlich für die Corsa 200 anwendbar. TW_Corsa_200_Manual.indd 27 19/12/2016 13:20...
  • Page 28 Bedienung Ihrer Corsa 200 Vorheiz-Funktion (Pre-Heat): Einstellbare Werte: Watt: 1W - 200W / Zeit: 0 (Aus) - 2.0 Sek. Drücken Sie Um die Vorheiz-Einstellungen länger auf den Powertaster, um die zu bearbeiten, halten Sie den Einstellungen zu übernehmen. Powertaster und den rechten Taster gleichzeitig gedrückt, bis Sie in das...
  • Page 29 Bild (64 x 40 BMP) verschiedenen Einstellmöglichkeiten. aus, dass Sie hochladen möchten. Zum Rückstellen der einzelnen Um das Logo auf der Corsa 200 Werte, drücken Sie länger auf anzeigen zu lassen, halten Sie den Powertaster, wenn der Wert den Power- und den rechten angezeigt wird.
  • Page 30 Bedienung Ihrer Corsa 200 beachten Sie, dass die Firmware auf des Ladekabels "Imbalanced dem neuesten Stand sein muss, um Batteries" am Display angezeigt. Der den Logo-Modus nutzen zu können. Spannungsunterschied kann hierbei durch einen Ladevorgang in einem Stromstärke-Anzeige: externen Ladegerät behoben werden.
  • Page 31 Meldung 'Battery Low'. Solange 'Charge Error'. kein Ladevorgang erfolgt, ist das Gerät für eine weitere Nutzung Kurzschlussschutz: gesperrt. Wenn die Corsa 200 einen Niedrige Akkuspannung: Verdampferkopf-Kurzschluss erkannt hat, erscheint am Display die Fällt während des Betriebes im Meldung 'Atomizer Short'.
  • Page 32 Sollte die Akkuspannung unter 3.3 Volt fallen, wird am Display 'Battery Display-Anzeige drehen: Low' angezeigt. Wird dennoch der Wenn die Corsa 200 ausgeschaltet Powertaster gedrückt, sperrt sich das ist, drücken Sie gleichzeitig beide Gerät und zeigt 'Battery Low Lock' Einstelltaster, um die Display-Anzeige an.
  • Page 33 Bedienung Ihrer Corsa 200 Stealth-Modus: Tastensperre: Wenn die Corsa 200 eingeschaltet Wenn die Corsa 200 eingeschaltet ist, Powertaster und linken Taster ist, rechten und linken Taster gleichzeitig drücken, um den Stealth- gleichzeitig gedrückt halten – mit Modus (OLED-Display aus) zu dieser Abfolge können diese Taster...

  • Page 34: Technische Daten

    Kit Inhalt Technische Daten 1 x Corsa 200 Corsa 200 Abmessungen: 99mm x 1 x Silikon Hülle 63mm x 22mm 1 x USB-Kabel Leistungsregelbereich im VW- und 1 x Bedienungsanleitung TC-Modus: 1W – 200W Temperaturregelbereich im TC- Modus: 100-315°C / 200-600°F...
  • Page 35 Sicherheitshinweise • Die Corsa 200 und das Zubehör außerhalb der Reichweite von Kindern und Tieren aufbewahren. • Schalten Sie die Corsa 200 aus, wenn nicht in Gebrauch. • Vermeiden Sie versehentliches Drücken des Powertasters, wenn nicht in Gebrauch. • Bitte verwenden Sie nur das beigefügte USB-Ladekabel.

  • Page 36: Garantie

    Garantie Die Corsa 200 hat eine 28-tägige und das USB-Kabel eine 12-monatige Garantie. Sollte eine Komponente fehlerhaft sein, bitten wir Sie Ihren Händler oder den Totally Wicked Kundenservice zu kontaktieren. TW_Corsa_200_Manual.indd 36 19/12/2016 13:20...
  • Page 37 ELECTRONIC CIGARETTE BATTERY Manufactured in China Tel 01254 692244 under the authority www.totallywicked.co.uk of Pillbox38 UK Ltd, Tel 1(888) 761-9425 Stancliffe Street, www.totallywicked.com Blackburn, Lancashire, Tel 0941-78447082 www.totallywicked.de BB2 2QR. TW_Corsa_200_Manual.indd 37 19/12/2016 13:20...
