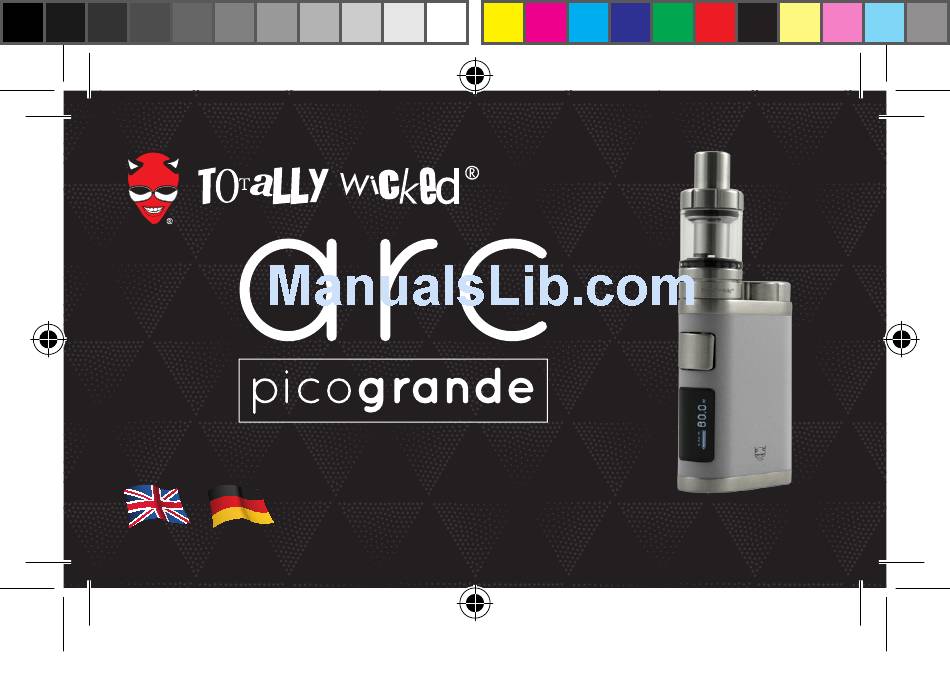

- Page 1 ELECTRONIC CIGARETTE KIT USER MANUAL / BEDIENUNGSANLEITUNG Arc_Pico_Grande_Compliant_Manual.indd 1 22/03/2017 12:42...

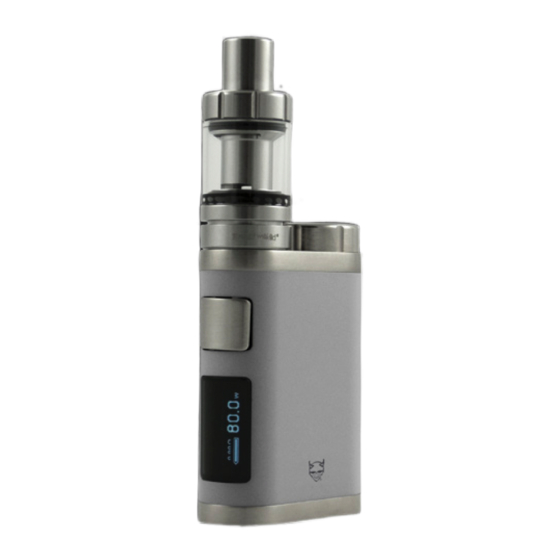

- Page 2 ML/EC atomizer head, the SubAir III Mini Tank is supplied as the perfect companion to the arc pico grande. The arc pico grande Kit combines all of its functionality, and capacity for the long life of a 26650 battery, in a sleek, ergonomic and exceptionally compact package.
- Page 3 Battery Cap Power Button Firmware Upgrade: The firmware can be upgraded by accessing the relevant OLED Screen product page on the Totally Wicked website and clicking Battery Sleeve the link identified in the product description and following instruction.
- Page 4 SubAir lll Mini tank Mouthpiece Glass Top Cap Atomizer Base ML/EC Head Central Air Tube Arc_Pico_Grande_Compliant_Manual.indd 4 22/03/2017 12:42...
- Page 5 Using your arc pico grande kit Fitting a Battery: The arc pico grande utilises a 26650 or 18650 battery. To fit the battery, unscrew the battery cap on the top Battery of the device and insert the battery, ensuring the correct polarity. When...
- Page 6 Using your arc pico grande kit Using your tank for the first time: Remove the atomizer base from the tank and drip a few drops of e-liquid into the atomizer head, this will ensure optimum operation and longevity of the atomizer. Refit the atomizer base before filling the tank.
- Page 7 Refit the top cap by turning it clockwise until it is firmly seated. The SubAir III Mini Tank can now be fitted to the arc pico grande by turning clockwise until firmly seated. Maximum refill nozzle diameter: 4.0 mm Arc_Pico_Grande_Compliant_Manual.indd 7...
- Page 8 Using your arc pico grande kit Power On and Off: Adjusting the Airflow: The arc pico grande uses a 5-click To adjust the airflow, twist the airflow on/off function. To switch the device ring clockwise to loosen the draw and on quickly press the power button anticlockwise to tighten the draw.
- Page 9 Using your arc pico grande kit Charging the Battery: unscrewed from the atomizer base by turning it anticlockwise. Screw the Charge the arc pico grande via the replacement atomizer into the base by USB cable when connected to a turning it clockwise until firmly seated.
- Page 10 Using your arc pico grande kit Shift between VW/Bypass/Smart/ VT-Ni/VT-Ti/VT-SS/TCR Modes: When powered on, press the power button 3 times consecutively; the active mode will be displayed on the screen. Use the adjustment buttons to cycle through the 9 available selections.
- Page 11 Using your arc pico grande kit VW Mode and Smart Mode: If the wattage is changed for a particular resistance, this will When in VW or smart mode, use the automatically be saved to that +/Up or -/Down adjustment buttons resistance profile.
- Page 12 Using your arc pico grande kit VT Mode (Ni/Ti/SS): To lock/unlock the atomizer resistance, hold the power button and +/Up When in VT mode, use the +/Up button simultaneously for 2 seconds. or –/Down adjustment buttons to increase or decrease the temperature Note: Only lock the atomizer when the respectively.
- Page 13 Using your arc pico grande kit TCR Mode (M1/M2/M3): Hold the power button and the +/Up button simultaneously to save any To configure TCR modes M1, M2 and changes and leave the configuration M3, when the device is powered off, menu.
- Page 14 TCR Value Range Nickel 600-700 NiFe 300-400 Titanium 300-400 SS (303, 304, 316, 317) 80-200 Note: The TCR value displayed is 10 (100,000) times greater than the actual TCR value and is for arc pico grande usage only. Arc_Pico_Grande_Compliant_Manual.indd 14 22/03/2017 12:42...
- Page 15 Using your arc pico grande kit Stealth Mode: Display Modes: When powered on, simultaneously When powered off, hold both hold the power button and the adjustment buttons to turn the –/Down adjustment button to display through 180°. Two display activate stealth mode. Repeat the states are available.
- Page 16 Using your arc pico grande kit Short Circuit & No Atomizer display ‘Atomizer Low’. Protection: Atomizer Protection: If a short circuit occurs, ‘Atomizer If the power button is pressed Short’ will be displayed on the for longer than 10 seconds, the screen and the device will not fire.
- Page 17 Using your arc pico grande kit Low Battery Alert: the set temperature, ‘temperature protection’ will be displayed on the When the battery reaches lower than screen. The device can continue to 10% capacity, the power symbol on be used normally.
-
Page 18: Kit Contents
Kit Contents 1 x arc pico grande 1 x SubAir III Mini Tank (2ml) 1 x EC/ML atomizer head (0.3ohm Fitted) 1 x EC/ML atomizer head (0.5ohm) 1 x EC/ML atomizer head (0.25ohm) 4 x Seal Ring 1 x USB Cable 1 x User Manual Arc_Pico_Grande_Compliant_Manual.indd 18... -
Page 19: Specifications
Specifications arc pico grande dimensions: 74mm x 53.5mm x 31.5mm Wattage Range in VW Mode and VT Mode: 1W – 80W Temperature Range in VT Mode: 100-315°C / 200-600°F Tank Connector: 510 Connector Battery: 26650/18650 lithium ion, 25A minimum constant current rating (not supplied) Atomizer Resistance Compatibility: VW Mode: 0.1 –... -
Page 20: Additional Product Information
Additional product information There are no reported medical side effects with this product. If you believe you experience a side effect, please contact the manufacturer. Arc_Pico_Grande_Compliant_Manual.indd 20 22/03/2017 12:42... - Page 21 • Avoid accidentally pressing the arc pico grande power button when not in use. • Remove the battery when you do not intend to use the arc pico grande for several days. • Please only use the charging cable provided.
- Page 22 • Do not charge the battery when temperatures are outside the range 0 - 45°C. • Do not carry batteries in a pocket or bag with other metallic objects. • Do not attempt to repair a faulty arc pico grande as there are no serviceable parts. Attempted repairs will void the warranty.
-
Page 23: Warranty
Warranty The arc pico grande kit components have a 28-day parts warranty with the exception of the atomizer heads which are consumable items and covered by our ‘dead on arrival’ warranty only. The USB cable supplied has a 12-month warranty. If any parts are found to be faulty within this time please contact our customer service team, whose details are on the back of this booklet and we will arrange for a replacement. - Page 24 Temperatur mit Edelstahl-Heizwendeln (SS) und Temperaturkoeffizient (TCR). Als perfekter Partner-Tank mit populärem ML/EC Verdampferkopf-System, ist der SubAir III Mini Tank im Kit inbegriffen. Die arc pico grande vereint all ihre Funktionalität - inklusive Kapazitätsvorteile im Betrieb mit 26650 Akku - in einem ergonomischen und kompakten Paket.
- Page 25 Akkudeckel Firmware-Upgrade: Power-Taster Neue bzw. verfügbare Firmware kann auf der OLED Display Totally Wicked Webseite in der entsprechenden Produktbeschreibung 18650 Akkuhülle runtergeladen werden. Damit die Aktualisierung durchgeführt werden kann, muss das Gerät mit einem Micro USB-Port Computer über das USB-...
- Page 26 SubAir lll Mini tank Mundstück Glaszylinder Top Cap Verdampferbasis ML/ED Zentrale Luftführung Verdampferkopf Arc_Pico_Grande_Compliant_Manual.indd 26 22/03/2017 12:42...
- Page 27 Bedienung Ihrer arc pico grande Akku einsetzen: Die arc pico grande wird mit einem 18650 oder 26650 Akku betrieben. Zum Einsetzten des Akkus Akku Akkudeckel abschrauben und einen geeigneten Akku mit dem Pluspol nach unten einlegen. Für den Betrieb mit einem 18650 Akku muss zunächst die 18650 Akkuhülle eingelegt werden.
- Page 28 Bedienung Ihrer arc pico grande SubAir III Tank Inbetriebnahme: Verdampferbasis vom Tank abschrauben und etwas E-Liquid direkt auf den Verdampferkopf tröpfeln – dies sichert einen optimalen Betrieb und Langlebigkeit des Verdampfers. Vor dem Befüllen Verdampferbasis wieder an den Tank schrauben.
- Page 29 Bedienung Ihrer arc pico grande Sub Air III Tank befüllen: Zum Befüllen Top Cap gegen den Uhrzeigersinn vom Tank abschrauben und E-Liquid seitlich in die Aussparungen (nicht in die Luftführung) träufeln. Anschließend Top Cap im Uhrzeigersinn wieder an den Tank schrauben.
- Page 30 Verdampferkopf angesaugt Power-Taster 5-mal in Folge drücken; wird. Die Luftzugregulierung erlaubt das OLED-Display leuchtet auf und eine perfekte Abstimmung des signalisiert, dass die arc pico grande an und zur Nutzung bereit ist. Zum Zugwiderstandes. Ausschalten, Taster ebenfalls 5-mal in Folge drücken.
- Page 31 Bedienung Ihrer arc pico grande Akku Aufladen: Laden Sie die arc pico grande einfach mit dem USB-Kabel an einem geeigneten USB-Port oder USB- Netzstecker auf. Der Ladefortschritt kann hierbei auf dem Display verfolgt werden. Der Akku kann auch mit einem geeigneten externen Ladegerät aufgeladen werden.
- Page 32 Bedienung Ihrer arc pico grande Verdampferkopf wechseln: Tank umdrehen und Verdampferbasis vom Tank abschrauben. Jetzt kann der Verdampferkopf aus der Basis gegen den Uhrzeigersinn geschraubt und durch einen Neuen ersetzt werden. Hinweis: vor der Erstbenutzung bitte etwas E-Liquid direkt auf den Verdampferkopf tröpfeln.
- Page 33 Bedienung Ihrer arc pico grande Modus wechseln - VW/ Bypass/ mit den Rauf- und Runter-Taster die Ausgangsleistung zwischen 1W und Smart/VT-Ni/VT-Ti/VT-SS/TCR: 80W verringert oder erhöht werden. Im Wenn die arc pico grande Smart-Modus merkt sich die arc pico eingeschaltet ist, drücken Sie...
- Page 34 Bedienung Ihrer arc pico grande Bypass Modus: und erhöhen oder verringern Sie anschließend mit den Einstelltaster Ungeregelte und direkte Stromabgabe die Wattparameter. Zum Sperren/ an den Verdampfer. (Leistungswerte Entsperren des Verdampferkopf- sind abhängig von der anliegenden Akku-(Rest)Spannung und Widerstandes halten Sie den Power-...
- Page 35 Bedienung Ihrer arc pico grande TCR-Modus (M1/M2/M3): Ihren Vorlieben zu verändern. Halten Sie gleichzeitig den Power-Taster Halten Sie beim ausgeschalteten und den (+) Taster gedrückt, um die Gerät den Power-Taster und (+) Einstellung zu speichern und das Taster gleichzeitig gedrückt, bis das TCR-Konfigurationsmenü...
- Page 36 Bedienung Ihrer arc pico grande TCR Wertebereich: Material TCR Wertebereich Nickel 600-700 NiFe 300-400 Titan 300-400 SS (303, 304, 316, 317) 80-200 Hinweis: Der tatsächliche TCR-Wert ist im Dezimalsystem 100000-mal größer als der angezeigte TCR-Wert am Display und ist ausschließlich für die arc pico grande anzuwenden.
- Page 37 Bedienung Ihrer arc pico grande Stealth-Modus: versehentliches Verstellen der VT/ VW Parameter verhindert werden. Wenn die arc pico grande eingeschaltet ist, Power-Taster Display-Anzeige drehen: und (-) Taster gleichzeitig drücken, um den Stealth-Modus (OLED- Wenn die arc pico grande ausgeschaltet ist, beide Einstelltaster Display aus) zu aktivieren oder zu gleichzeitig drücken, um die Display-...
- Page 38 Bedienung Ihrer arc pico grande Kurzschlussschutz / kein Ohm, erscheint auf dem Display die Meldung ‘Atomizer Low’. Verdampfer erkannt: Wenn die arc pico grande einen 10 Sek. Sicherheitsabschaltung: Verdampferkopf-Kurzschluss erkannt hat, erscheint am Display die Hält man den Power-Taster länger als 10 Sek.
- Page 39 Bedienung Ihrer arc pico grande für eine weitere Nutzung gesperrt. Temperatur erreicht: Wenn im VT-Modus der eingestellte Niedriger Akku-Ladestand: Temperaturwert erreicht wurde, Fällt der Akku-Ladestand auf unter erscheint auf dem Display die 10%, blinkt das Batterie-Symbol auf Meldung ‘temperature protection’.
- Page 40 Kit-Inhalt 1 x arc pico grande Body 1 x SubAir III Mini Tank (2ml) 1 x EC/ML Verdampferkopf (0.3 Ohm installiert) 1 x EC/ML Verdampferkopf (0.5 Ohm) 1 x EC/ML Verdampferkopf (0.25 Ohm) 4 x Dichtungsringe 1 x USB-Kabel 1 x Bedienungsanleitung Arc_Pico_Grande_Compliant_Manual.indd 40...
-
Page 41: Technische Daten
Technische Daten arc pico grande Abmessungen: 74,0mm x 53,5mm x 31,5mm Leistungsregelbereich im VW- und VT-Modus: 1W – 80W Temperaturregelbereich im VT-Modus: 100-315C / 200-600F Verdampferanschluss: 510er Gewinde Akku: 18650 oder 26650 Lithium Ionen Zellen mit min. 25A konstantem Entladestrom (nicht im Lieferumfang) Akzeptierte Verdampferwiderstände: 0.05-1.5 Ohm im VT-Modus, 0.1-3.5... -
Page 42: Zusätzliche Produktinformationen
Zusätzliche Produktinformationen Es bestehen keine Erkenntnisse über medizinische Nebenwirkungen mit diesem Produkt. Sollten Sie glauben eine Nebenwirkung zu verspüren, kontaktieren Sie bitte den Hersteller. Arc_Pico_Grande_Compliant_Manual.indd 42 22/03/2017 12:42... - Page 43 Aufbewahrungshinweise und Akku-Sicherheitsinformationen • Die arc pico grande und das Zubehör außerhalb der Reichweite von Kindern und Tieren aufbewahren. • Schalten Sie die arc pico grande aus, wenn nicht in Gebrauch. • Vermeiden Sie versehentliches Drücken des Power-Tasters, wenn nicht in Gebrauch.
- Page 44 • Arc pico grande nicht in feuchter Umgebung aufladen. • Bei Außentemperaturen unter -10°C und über 60°C Gerät nicht nutzen. • Arc pico grande nicht bei Temperaturen unter 0°C oder über 45°C aufladen. • Akkus nicht in Taschen mit metallischen Gegenständen transportieren.
-
Page 45: Garantie
Garantie Die arc pico grande Komponenten haben eine 28-tägige und das USB- Kabel eine 12-monatige Garantie - ausgenommen von der Garantie sind Verdampferköpfe, die als Verschleißteil mit einer DOA-Regulierung ausgeliefert werden. Sollte eine Komponente fehlerhaft sein, bitten wir Sie Ihren Händler oder den Totally Wicked Kundenservice zu kontaktieren. - Page 46 Manufactured in China Tel 01254 692244 under the authority www.totallywicked.co.uk of Pillbox38 UK Ltd, Tel 1(888) 761-9425 www.totallywicked.com Stancliffe Street, Blackburn, Lancashire, Tel 0941-78447082 www.totallywicked.de BB2 2QR. Arc_Pico_Grande_Compliant_Manual.indd 46 22/03/2017 12:42...
