Summary of Contents for IME IF2E011

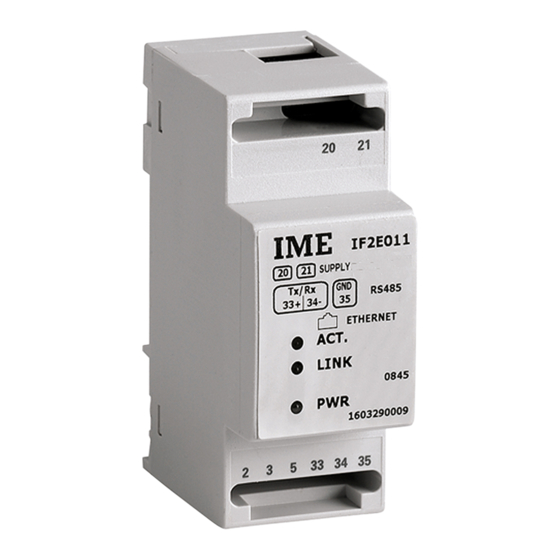

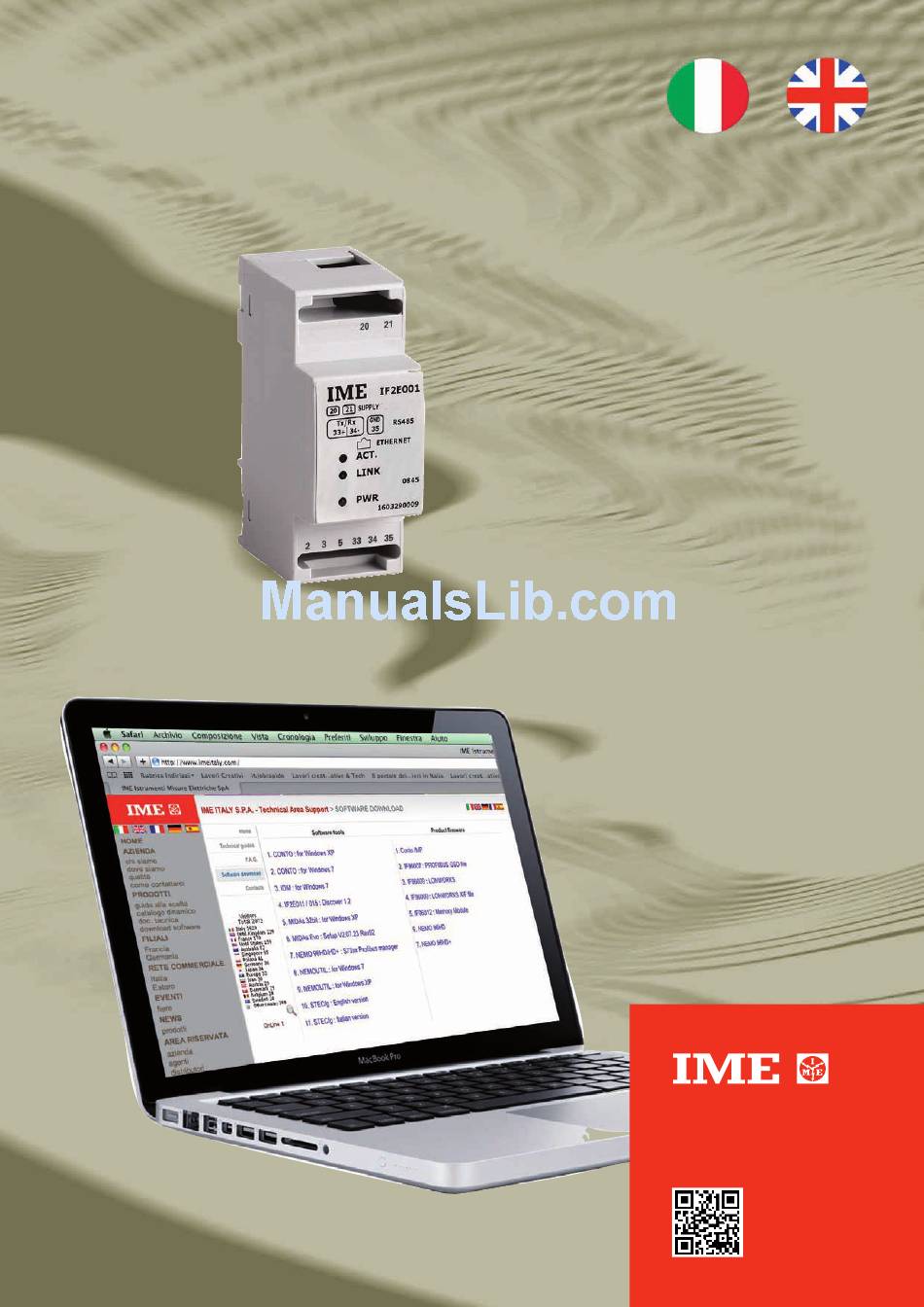

- Page 1 IF2E011 - IF2E111 Manuale istruzioni d’uso interfaccia Interface user’s guide Interfaccia Ethernet RS485 TCP/ModBus ISTRUMENTI MISURE ELETTRICHE SpA Via Travaglia 7 20094 CORSICO (MI) ITALIA Tel. +39 02 44 878.1 www.imeitaly.com info@imeitaly.com 10782332W 09/ 13...
- Page 2 IME spa garantisce il massimo impegno per assicurare l’accuratezza delle informazioni contenute in questo documento. Tuttavia, al fine di mantenere la leadership tecnologica, i prodotti IME sono soggetti a miglioramenti continui; ciò potrebbe richiedere modifiche alle informazioni contenute in questo documento senza alcun preavviso. IME spa non sarà...
-
Page 3: Table Of Contents
Sommario Descrizione generale Modalità di funzionamento Modalità Trasparente Modalità Filter - ModBus Over TCP Modalità Web Configurazione Descrizioni e significato dei termini utilizzati Ricerca in rete dell’interfaccia Connessione a reti LAN Collegamenti elettrici Autore Data Emissione Revisione Approvato Alberto Rigamonti 18 Giugno 2013 Ildebrando Vignati... -
Page 4: Descrizione Generale
Descrizione generale Questo dispositivo consente di interfacciare i dispositivi della IME ad una rete Ethernet. L’adattatore può essere configurato in modo “Bridge o WebServer” sulla linea ethernet tramite la propria modalità descritta nel seguito. ATTENZIONE : questa interfaccia accetta una sola sessione TCP per volta quindi non è... -
Page 5: Modalità Di Funzionamento
Modalità di funzionamento Questa interfaccia, come accennato, può funzionare in 2 modi ben distinti e sono 1) Modalità “Bridge” con trasporto trasparente 2) Modalità “Bridge” con supporto protocollo ModBus Over TCP 3) Modalità “Web” La modalità “traparente” è chiamata anche “Cable wired” ovvero a “Cavo Cablato”... -
Page 6: Modalità Filter - Modbus Over Tcp
Modalità Filter - ModBus Over TCP Il frame ModBus Over TCP della richiesta ricevuta dal lato ethernet, una volta estrapolato dal frame TCP, assumerà tale valore: Numero Numero Tipo di Tipo di Numero Numero Indirizzo Codice Registro Registro Quantità Quantità progress Progres Protocoll... -
Page 7: Modalità Web
Modalità Web Attivando questa modalità, con la selezione “Mode” nella pagina di configurazione e scegliendo “Web” si attiva un WebServer interno in grado di visualizzare le principali misure direttamente nella pagina del browser utilizzato senza la necessità di alcun software esterno. Di seguito è... - Page 8 NEMO 96HD, NEMO 96HD+, NEMO 96HDLe NEMO 96HDL) NEMO 72-L NEMO D4-L, NEMO D4-L+ CONTO 72-Pt, CONTO 96-Pt CONTO D4-Pt, CONTO D4-Pt MID, CONTO D4-Pd, CONTO D4-Pd MID CONTO D2, CONTO D2 MID I 4 pulsanti inseriti nell’interfaccia, eseguono le operazioni finali di configurazione ovvero quelle di salvataggio dei dati inseriti o di ripristino dei dati di default.
-
Page 9: Configurazione
Configurazione La configurazione si effettua utilizzando un browser internet. Lanciato il browser, immettere nella barra di ricerca il seguente indirizzo 192.168.1.100 (indirizzo di default). Si arriva ad una schermata di accesso che richiede una password: Immessa la password di default che è “Admin” viene visualizzata la schermata di configurazione dell’interfaccia. - Page 10 Come si nota dalla schermata proposta, esistono 3 distinte sezioni di configurazione denominate Ethernet, Serial Port e Serial-TCP Bridge più una sezione di comando, raffigurata dai 4 pulsanti sulla parte bassa della schermata. Ethernet. In questa sezione sono contenuti tutti i parametri importanti per la connessione dell’interfaccia ad una “rete”...
-
Page 11: Descrizioni E Significato Dei Termini Utilizzati
Descrizioni e significato dei termini utilizzati Ethernet Indirizzo univoco dell’interfaccia nella rete di appartenenza. SubnetMask Composizione della maschera di rete. Gateway Porta di comunicazione verso altre reti. Mode Velocità di comunicazione dell’interfaccia in rete – lato Ethernet Serial port Speed Velocità... -
Page 12: Ricerca In Rete Dell'interfaccia
Altri parametri : per uso avanzato. Non modificare. Ricerca in rete dell’interfaccia Può capitare di dovere accedere all’interfaccia, senza conoscere il suo indirizzo IP come per esempio per assistenza da parte di terzi o per manutenzione o cambio di IP dopo anni d’esercizio. In questo caso, non conoscendo l’indirizzo IP dell’interfaccia, non si riuscirebbe più... -
Page 13: Connessione A Reti Lan
Connessione a reti LAN Nel caso si connetta direttamente l’interfaccia ad un PC è necessario utilizzare un cavo di tipo “Cross” ovvero adatto ad una connessione fra due strumenti dello stesso tipo ( master - slave). Nella connessione ad un router / access point / switch… si utilizzi un cavo di tipo CAT5 senza inversione di segnali, altrimenti detto comunemente “Diritto”... -
Page 14: Collegamenti Elettrici
Collegamenti elettrici Modelli : 1) 80 .. 270 Vac – 100 .. 300 Vdc (cod. IF2E011 ) 2) 24 Vac – 20 .. 60 Vdc (cod. IF2E111) Connessioni e relativi morsetti : 20 - 21 Alimentazione interfaccia ( non polarizzati anche in caso di... - Page 15 IME products are subject to continuous improvement, which may require changes to the information contained in this document without prior notice. IME SpA shall not be liable for technical or editorial errors or omissions contained herein, nor for incidental or consequential damages result from the furnishing, performance or use of this material.
- Page 16 Index General description Working mode Bridge Bridge (Filter) with ModBus Over TCP Configuration Meaning and description of the parameters Interface detection Connection Electrical wiring Author Date Revision Approved Alberto Rigamonti June, 4th 2013 Ildebrando Vignati...
-
Page 17: General Description
General description This device allows the user to interface IME meters of different types to an Ethernet Network. The interface may be programmed to work in mode “Bridge” or “WebServer” one of the two, not both at the same time. -
Page 18: Working Mode
Working mode The interface may work in the following configurations : 1) “Bridge” (Tunnelling) 2) “Bridge” with ModBus Over TCP protocol 3) “Web” “Bridge” is also called “Cable wired” and it means the message is carried without any variation Bridge See the following example of a request message to node 1 at address 0x1000 for both Modbus RTU Node... - Page 19 Bridge (Filter) with ModBus Over TCP The ModBus Over TCP frame, after having been extracted from the IP message will be : Incremental Incremental Protocol Protocol Byte Byte Node Function Regist Register Length Length number number type type number number address code er Hi...
- Page 20 Selecting “Mode” in the configuration page and choosing “Web” the interface runs an internal WebServer able to visualize the main electrical quantities directly in the browser page. See here under the result. The field where “1” is visualized is used to set the MODBUS address of the device that the user would like to poll (in this example the device n.
- Page 21 The devices that are already included, without any need of configuration, are the followings : NEMO 96HD, NEMO 96HD+, NEMO 96HDLe (NOT NEMO 96HDL) NEMO 72-L NEMO D4-L, NEMO D4-L+ CONTO 72-Pt, CONTO 96-Pt CONTO D4-Pt, CONTO D4-Pt MID, CONTO D4-Pd, CONTO D4-Pd MID CONTO D2, CONTO D2 MID Meaning of the 4 buttons : Save and Reboot...
- Page 22 Configuration A normal Internet browser is used. When the browser is running, edit the default address : 192.168.1.100 in the URL address bar. What will be visualized is : Default password is “Admin”...
- Page 24 There are 3 sections, Ethernet, Serial Port e Serial-TCP Bridge and a command section with 4 keys in the bottom of the page. Ethernet. It contains the normal parameters to link a device to a Network TCP - IP 192.168.1.100 default - Subnet Mask 255.255.255.0...
- Page 25 Meaning and description of the parameters Ethernet Address of the interface in the network SubnetMask Network mask Gateway To bridge the interface with other networks Mode Baud Rate of the network on the Ethernet side. Serial Port Speed Baud rate : same as the Baud Rate of the devices Parity Parity (none, odd, even) Serial TCP...
- Page 26 Interface detection To access the interface without knowing the IP address, the discover program “Discover 1.2” for Windows 32 o 64 bit must be used. The visualised windows is as in the following : Search : to detect all interfaces in the network (LAN only) and the IP addresses.
- Page 27 Connection To access the interface through a PC or a network, the IP address and the Subnet mask must be the same e.g. : IP net : 192.168.1 Subnet of net : 255.255.255.0 IP interface : 192.168.1 Subnet of interface : 255.255.255.0 The last field of the IP address must not overlap any other in the network.
- Page 28 Electrical wiring Models : 1) 80 .. 270 Vac – 100 .. 300 Vdc (cod. IF2E011 ) 2) 24 Vac – 20 .. 60 Vdc (cod. IF2E111) Terminal meanings : 20 - 21 Power supply ( if dc version, the terminals are not polarized )
