_____________________________________________________________________________

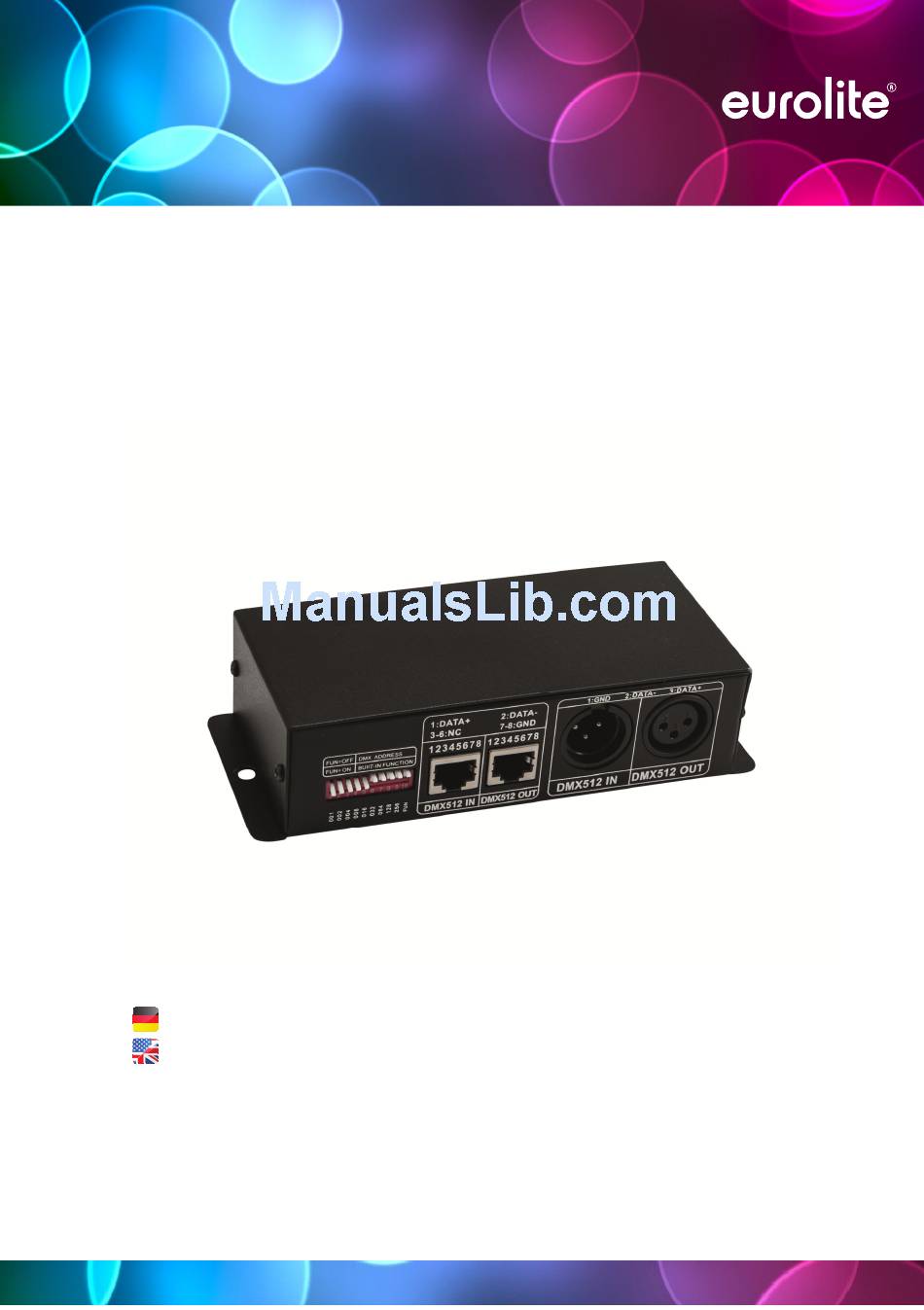

LED STRIP RGB DMX512
LED STRIP RGB DMX512
LED STRIP RGB DMX512
LED STRIP RGB DMX512
CONTROLLER
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG
USER MANUAL
USER MANUAL
USER MANUAL
USER MANUAL
www.eurolite.de
www.eurolite.de
www.eurolite.de
www.eurolite.de
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for EuroLite 50530554
Summary of Contents for EuroLite 50530554
- Page 1 _____________________________________________________________________________ LED STRIP RGB DMX512 LED STRIP RGB DMX512 LED STRIP RGB DMX512 LED STRIP RGB DMX512 CONTROLLER BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG USER MANUAL USER MANUAL USER MANUAL USER MANUAL www.eurolite.de www.eurolite.de www.eurolite.de www.eurolite.de...
- Page 2 • Stand-alone operation possible with 9 built-in programs (7 individual colors and • 2 color changing programs with adjustable speed) • DMX addressing and settings via DIP switches • Plug-in screw terminals for connecting the LEDs and the power supply (accessory) • Rugged black metal housing www.eurolite.de...
- Page 3 DMX C .............. 17 PERATION WITH ONTROLLER DMX C ..................17 ONNECTION ......17 DJUSTING THE OPERATING MODE AND TART DDRESS .................. 18 ONNECTION XAMPLE 5 CLEANING AND MAINTENANCE .............. 18 6 TECHNICAL SPECIFICATIONS ..............19 ....................19 CCESSORIES www.eurolite.de...
-
Page 4: Einführung
EINFÜHRUNG Wir freuen uns, dass Sie sich für ein Produkt von EUROLITE entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. ACHTUNG! Gerät vor Feuchtigkeit und Nässe schützen! Lesen Sie vor der ersten Inbetriebnahme zur eigenen >>... -
Page 5: Sicherheitshinweise
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Kinder und Laien vom Gerät fern halten! www.eurolite.de... -
Page 6: Bestimmungsgemässe Verwendung
Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden. www.eurolite.de... -
Page 7: Inbetriebnahme
Betrieb der LEDs benötigt wird plus einen Versorgungsstrom von 100 mA für die Steuereinheit. Schließen Sie das Netzgerät an die Plus- und Minusklemmen INPUT an. Die Anschlussklemmen können zur leichteren Handhabung aus den Steckverbindungen gelöst und nach dem Anschluss wieder aufgesteckt werden. www.eurolite.de... -
Page 8: B Etrieb Ohne Dmx-S Teuergerät
Für die Farbprogramme 8 und 9 lässt sich die Ablaufgeschwindigkeit mit den DIP-Schaltern 1-7 einstellen. Schieben Sie dazu die Schalter in die untere Stellung. Schalter Geschwindigkeit Stufe 1 (langsam) Stufe 2 Stufe 3 Stufe 4 Stufe 5 Stufe 6 Stufe 7 (schnell) www.eurolite.de... -
Page 9: B Etrieb Mit Dmx-S Teuergerät
Schieben Sie DIP-Schalter 10 in die obere Stellung. ⊳ Position des Schalters 10 bei Betrieb mit DMX-Steuergerät Die Startadresse ergibt sich durch die Addition der Stellenwerte der Schalter 1-9. ⊳ Beispiel für Adresse 20: Schalter 3 und 5 in die untere Position www.eurolite.de... -
Page 10: A Nschlussbeispiel
Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. www.eurolite.de... -
Page 11: Technische Daten
144 W (12 V), 288 W (24 V) Belastbarkeit: max. 3 A pro Kanal (12 A gesamt) DMX-Steuerkanäle: DMX512-Anschluss: 3-pol. XLR und RJ45 Maße (LxBxH): 165 x 75 x 40 mm Gewicht: 300 g Zubehör 51402254 Einbaunetzgerät 12V/10A 51402259 Einbaunetzgerät 24V/8,3A www.eurolite.de... -
Page 12: Introduction
For your own safety, please read this user manual carefully >> before your initial start-up. This user manual is valid for the article: 50530554. You can find the latest update online: www.eurolite.de Every person involved with the installation, operation and maintenance of this... -
Page 13: Safety Instructions
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Keep away children and amateurs! www.eurolite.de... -
Page 14: Operating Determinations
If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-circuit, burns, electric shock, crash etc. www.eurolite.de... -
Page 15: Setup
LEDs plus a supply current of 100 mA for the controller. Connect the power supply unit to the positive and negative INPUT terminals. To facilitate handling, the terminals can be removed from their plug-in connections on the unit and replaced after connection. www.eurolite.de... -
Page 16: O Peration Without Dmx C Ontroller
For the color programs 8 and 9, the running speed can be adjusted with the DIP switches 1-7. For this, set the switches to the lower position. Switch Running Speed step 1 (slow) step 2 step 3 step 4 step 5 step 6 step 7 (fast) www.eurolite.de... -
Page 17: O Peration With Dmx C Ontroller
Set DIP switch 10 to the upper position. ⊳ Position of switch 10 for operation with DMX controller The start address is will result by addition of the values of switches 1- ⊳ Example for address 20: switches 3 and 5 in the lower position www.eurolite.de... -
Page 18: C Onnection E Xample
Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a moist, lint- free cloth. Never use alcohol or solvents! There are no serviceable parts inside the device. Should you have further questions, please contact your dealer. www.eurolite.de... -
Page 19: Technical Specifications
Output current: max. 3 A per channel (12 A total) DMX control channels: DMX512 connection: 3-pin XLR and RJ45 Dimensions (LxWxH): 165 x 75 x 40 mm Weight: 300 g Accessories 51402254 Built-in PSU 12V/10A 51402259 Built-in PSU 24V/8.3A www.eurolite.de... - Page 20 © © © © EURO EUROLITE 201 LITE 2014 4 4 4 EURO EURO LITE 201 LITE 201 Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. Every information is subject to change without prior notice. 00083958.DOCX Version 1.0 www.eurolite.de...
