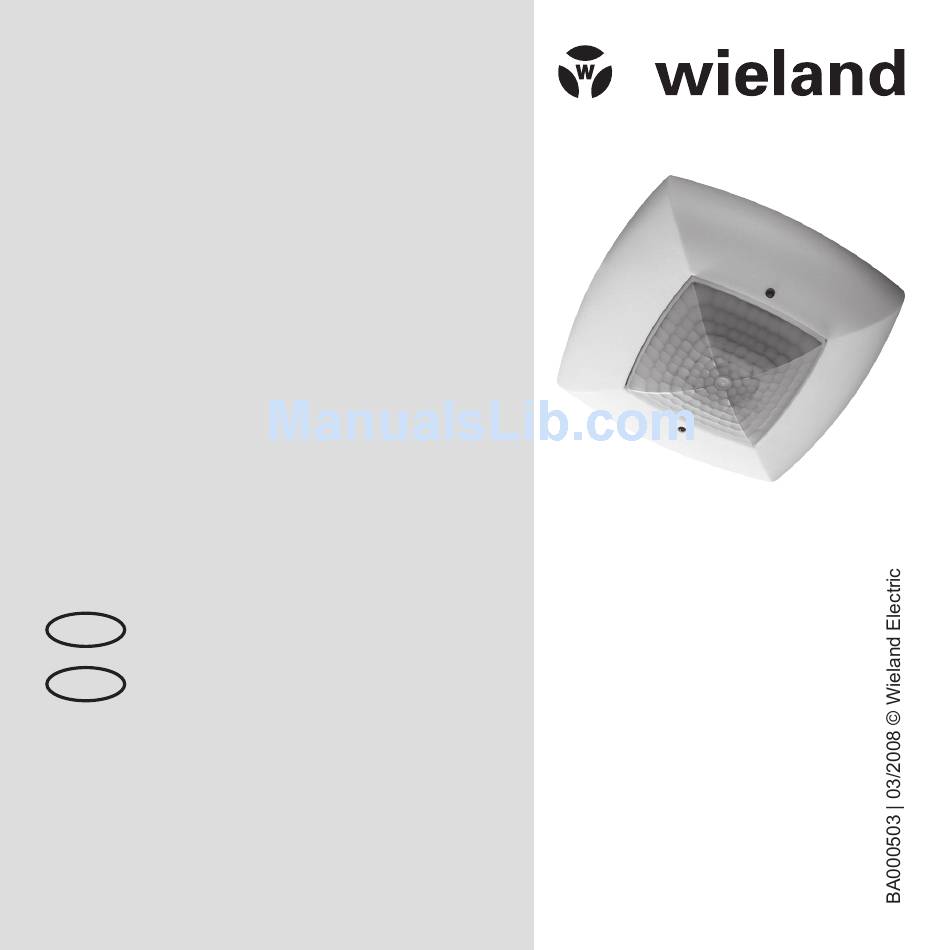

- Page 1 Präsenzmelder Presence detector gesis KNX P CO Art. Nr. 83.020.1400.0 Bedienungsanleitung Installation manual...
- Page 2 Deutsch Bedienungsanleitung Präsenzmelder gesis KNX P CO Art. Nr. 83.020.1400.0 Inhaltsverzeichnis 1. Sicherheit..........3 2.
-
Page 3: Sicherheit
Sie haben sich für ein Gerät der Firma Wieland Electric entschieden. Wir bedanken uns für Ihr Vertrauen. 1. Sicherheit Machen Sie sich vor der Montage und Inbetriebnahme mit dem Präsenzmelder gesis KNX P CO vertraut. Lesen Sie dazu diese Betriebs- anleitung. -
Page 4: Funktion Und Leistungsmerkmale
2. Funktion und Leistungsmerkmale Der Präsenzmelder gesis KNX P CO erfasst anwesende Personen aufgrund feinster Bewegungen. Gleichzeitig misst sein Lichtsensor die Helligkeit im Raum und vergleicht sie mit dem vorgegebenen Helligkeitswert. ● Ansteuerung von einer oder zwei Lichtgruppen ● Schalten oder Konstantlichtregelung ●... -
Page 5: Montage Und Anschluss
2.1 Betriebsart Schalten Die Beleuchtung schaltet bei Anwesenheit und ungenügender Helligkeit ein, bei Abwesenheit oder genügender Helligkeit aus. 2.2 Betriebsart Konstantlichtregelung Bei eingeschalteter Konstantlichtregelung wird die Helligkeit auf dem para- metrierten Wert konstant gehalten. Die Regelung wird vollautomatisch oder manuell über Taster oder Fernbedienung gestartet. Manuelles Ausschalten, Dimmen, Szenen stoppen die Regelung für die Dauer der Anwesenheit. - Page 6 Erfassungsbereich (Montagehöhe 3,0m) sitzende Personen gehende Personen...
- Page 7 Kunstlicht, das von anderen Meldern geregelt wird oder manuell geschaltete Arbeitsbeleuchtung beeinflussen die Helligkeitsmes- sung des Melders. Direktes Kunstlicht auf den Melder ist zu vermeiden. 3.3 Anschluss Die Unterputz-Montage des gesis KNX P CO erfolgt mittels einer UP-Dose. Für Aufputz-Montage ist ein AP-Rahmen optional erhältlich.
-
Page 8: Inbetriebnahme
4. Inbetriebnahme 4.1 Einstellungen Sämtliche Einstellungen werden über die ETS vorgenommen. Voraussetzung ist die Verwendung der ETS2 V1.2 oder neuer. 4.2 Programmiermodus Der Programmiermodus kann entweder mit der Programmiertaste auf der Rückseite des Melders oder ohne Demontage des Melders mit einer Service- Fernbedienung (optional erhältlich) eingestellt werden. - Page 9 Helligkeitsdifferenz (Ausgänge Licht A,B aktiv) Ein Melder kann bis zu zwei Lichtgruppen schalten oder regeln. Die fen- sternähere Lichtgruppe (als Ausgang A bezeichnet) benötigt üblicherweise weniger Licht ● homogene Lichtverhältnisse +20% ● grosse Helligkeitsunterschiede +40% Nachlaufzeit Licht Bei Einstellungen zwischen 2 - 15min. variiert die Nachlaufzeit selbstler- nend in diesem Bereich.
- Page 10 Die Beleuchtung bleibt bei Abwesenheit dauerhaft auf Stand-by. Liegt die Raumhelligkeit über dem Sollwert, schaltet die Beleuchtung aus. Fällt sie da- runter, schaltet die Beleuchtung selbständig ohne Anwesenheit auf Stand-by. 4.4 Einstellwerte Präsenz Nachlaufzeit Präsenz Die eingestellten Werte bleiben unverändert (kein Selbstlerneffekt). Einschaltverzögerung Präsenz Bei aktivierter Einschaltverzögerung wird das Telegramm bei Bewegungser- kennung um den eingestellten Wert verzögert.
-
Page 11: Einstellen Des Helligkeitswerts
2. Betrieb ● Der Melder ist betriebsbereit. ● Schalten: bei Anwesenheit und zuwenig Tageslicht schaltet der Melder die Beleuchtung ein. ● Konstantlichtregelung: bei Anwesenheit regelt der Melder auf die gewünschte Sollhelligkeit ● Bei Abwesenheit oder genügend Tageslicht schaltet der Melder die Beleuchtung aus. - Page 12 Bsp.: Auf der Arbeitsfläche sind 400 Lux gefordert. Die Jalousien bei abgeschalteter Beleuchtung so einstellen, dass das Luxmeter etwa 200 Lux anzeigt. Danach die Beleuchtung langsam heller dimmen, bis das Luxmeter ca. 400 Lux anzeigt. ● Mit der Fernbedienung im Menu „Helligkeit“ die Werte in aufsteigender oder absteigen- der Reihenfolge zum Melder schicken.
-
Page 13: Testbetrieb
6. Testbetrieb Der Testbetrieb dient der Überprüfung der Präsenzerfassung und der Ver- knüpfungen (Parallelschaltung Master-Slave, Master-Master). Der Melder reagiert im Testbetrieb immer als Vollautomat. Die Konstantlichtregelung ist im Testbetrieb ausgeschaltet, nach dem Einschalten dimmt die Beleuchtung immer auf 100%. ●... -
Page 14: Beispiele
7. Beispiele 7.1 Ein Melder, zwei Lichtgruppen ● Zwei Lichtgruppen werden mit einem Melder geschaltet oder Gr.2 geregelt. Master ● Betriebsart: Master in Einzelschal- tung ● Ausgänge Licht A, B aktiv ● Betrieb nach Bedarf einstellen: Gr.1 Schalten oder Konstantlicht- regelung ●... - Page 15 Slave: ● dient der Erweiterung des Gr.1 Erfassungsbereichs. Master Slave ● Zur Erweiterung des Er- fassungsbereichs können weitere Melder als Slave verwendet werden. Gr.1 7.3 Zwei Melder, zwei Lichtgruppen Beide Melder: ● Jeder Melder muss so platziert werden, dass er nur das von ihm selbst gesteuerte Licht erfasst.
-
Page 16: Technische Daten
8. Technische Daten Präsenzmelder gesis KNX P CO (83.020.1400.0) Erfassungsbereich horizontal 360°, vertikal 120° Empfohlene Montagehöhe 2,0 - 3,0m Maximale Reichweite 6 x 6 m (Montagehöhe 2.5m) 8 x 8 m (Montagehöhe 3.5m) Parametereinstellung Sämtliche Einstellungen sind siehe „KNX-Produktdatenbank –... -
Page 17: Garantieerklärung
9. Garantieerklärung Wieland Electric GmbH leistet Gewähr im Umfang der Allgemeinen Geschäftsbedin- gungen. Einsendung Im Gewährleistungsfall senden Sie das Gerät zusammen mit dem Lieferschein und einer kurzen Fehlerbeschreibung an Wieland Electric GmbH Abteilung QMS Brennerstraße 10-14 96052 Bamberg Tel: +49 (0) 951 / 9324-0... -
Page 18: Störungssuche
10. Störungssuche Störung Ursache Licht schaltet nicht ein bzw. Luxwert zu tief eingestellt; Melder auf Halbautomat Licht schaltet aus bei Anwe- eingestellt; Licht wurde manuell ausgeschaltet; senheit und Dunkelheit Person befindet sich nicht im Erfassungsbereich; Hindernisse stören die Erfassung; Nachlaufzeit zu kurz eingestellt;... - Page 19 Masszeichnung 102,5 102,5 54,6 54,6 26,5 20 13 ∅ 26,5 ∅ 20 13 ∅ 66 ∅ 66 102,5 102,5 Technische Änderungen und Druckfehler vorbehalten...
- Page 20 English Installation manual Presence detector gesis KNX P CO Art. No. 83.020.1400.0 Table of contents 1. Safety ..........39 2.
- Page 21 Thank you for purchasing an Wieland Electric presence detector and putting your trust in us. 1. Safety Familiarise yourself with the gesis KNX P CO before assembly and start-up by reading this operating instructions. IMPORTANT! The unit requires no maintenance. Opening the unit or inserting foreign bodies into it will invalidate the warranty.
- Page 22 2. Function and performance characteristics The gesis KNX P CO presence detector detects persons present as a re- sult of the slightest movements. At the same time its light sensor measures the brightness level in the room and compares it with the preset brightness value.
- Page 23 2.1 Switching Mode The lighting switches on in case of presence and insufficient brightness, and off in case of absence or sufficient brightness 2.2 Constant Light Control Mode In Constant Light Control mode, the brightness is constantly maintained at th pre-set value. It can be started fully automatically or manually using the push button or remote control.
- Page 24 Detection range (mounting height 3,0m) seated persons walking persons...
- Page 25 3.2 Light measurement The detector measures artificial light and daylight reflected directly beneath the detector (beam width approx. ± 30°). The mounting location is used as the reference for the lighting le- vels. Switching With indirect lighting, the artificial light at the detector’s mounting location should not exceed 2000 Lux (Brightness value >...
- Page 26 4. Start-up procedure 4.1 Settings All settings are adjusted using ETS. ETS2 V1.2 or newer is required. 4.2 Programming Mode Programming mode can be selected either by using the programming button on the back of the detector or, without unmounting the detector, using a ser- vice remote control (optionally available).
- Page 27 Brightness difference (Outlets Lights A, B active) A detector can switch or control up to two lighting rows. The lighting row nearest the window (know as Output A) usually requires less light. ● homogenous light relationship +20% ● large brightness differences +40% Switch-off delay time For settings between 2 - 15min.
- Page 28 Lighting remains continuously in stand-by mode without presence. If the room brightness is above the desired value, the lighting switches off; if it falls below, the lighting switches automatically to stand-by mode, even if no one is present. 4.4 Presence settings Switch-off delay time presence The settings remain unchanged (no self-learning effect).
- Page 29 2. Operation: ● The detector is ready for use ● Switching: if there is presence and insufficient daylight, the detector switches on the lighting. ● Constant light control: if there is presence, the detector sets the lighting to the desired brightness. ●...
- Page 30 Example: 400 Lux is required in the working area. The blinds are adjus- ted with the lights switched off so that the light meter shows around 200 Lux. The lighting is then gradually brightened, until the light meter shows around 400 Lux. ●...
- Page 31 6. Test Operation Test operation is used to check the presence detection and connections (par- allel switching master-slave, master-master). The unit always reacts fully automatically in test operation. Constant light control mode is not possible in test operation, i.e. after switching on, the lights will always dim 100 %. ●...
- Page 32 7. Examples 7.1 One Detector, Two Lighting Rows ● Two lighting rows are switched or controlled with one detector. Gr.2 ● Operation: master with individual switching Master ● Output light A, B active ● Set operation as required: switched or constant light control Gr.1 ●...
- Page 33 Slave: ● Used to extend the detection Gr.1 area. Master Slave ● Further detectors can be used as slaves to extend the detec- tion area. Gr.1 7.3 Two Detectors, Two Lighting Rows Both Detectors: ● Each detector must be positioned so that only the light it controls itself falls on it.
- Page 34 8. Technical specifications Presence detector gesis KNX P CO (83.020.1400.0) Detection range: horizontal 360°, vertical 120° Recommended mounting height 2,0 - 3,0m Maximum range 6 x 6 m (mounting height 2.5m) 8 x 8 m (mounting height 3.5m) Settings All settings can be set remotely see „KNX Product Database - Outline“...
- Page 35 9. Warranty declaration Wieland Electric offers a warranty within the scope of its General Terms and Condi- tions of Business. Returns In the event of a warranty claim please send the unit together with the delivery note and a brief description of the fault to the following address: Wieland Electric GmbH Dept.
- Page 36 10. Troubleshooting Fault Cause Lighting does not switch on Lux value setting is too low; Detector is in semi- or switches off in case of automatic mode; Lighting was switched off manually; presence and darkness Person is outside the detection range; Detection is disturbed by obstacle(s);...
- Page 37 Dimensions 102,5 102,5 54,6 54,6 26,5 20 13 ∅ 26,5 ∅ 20 13 ∅ 66 ∅ 66 102,5 102,5 Subject to change without prior notice. Errors and omissions excepted.
- Page 38 Brennerstrasse 10-14 96052 Bamberg Tel. +49 (0) 951 / 9324 - 0 Fax +49 (0) 951 / 9324 - 198 www.wieland-electric.com info@wieland-electric.com Die Kontaktadressen für weitere Länder finden Sie auf www.wieland-electric.com Please find the contact addresses for additional countries on www.wieland-electric.com...
