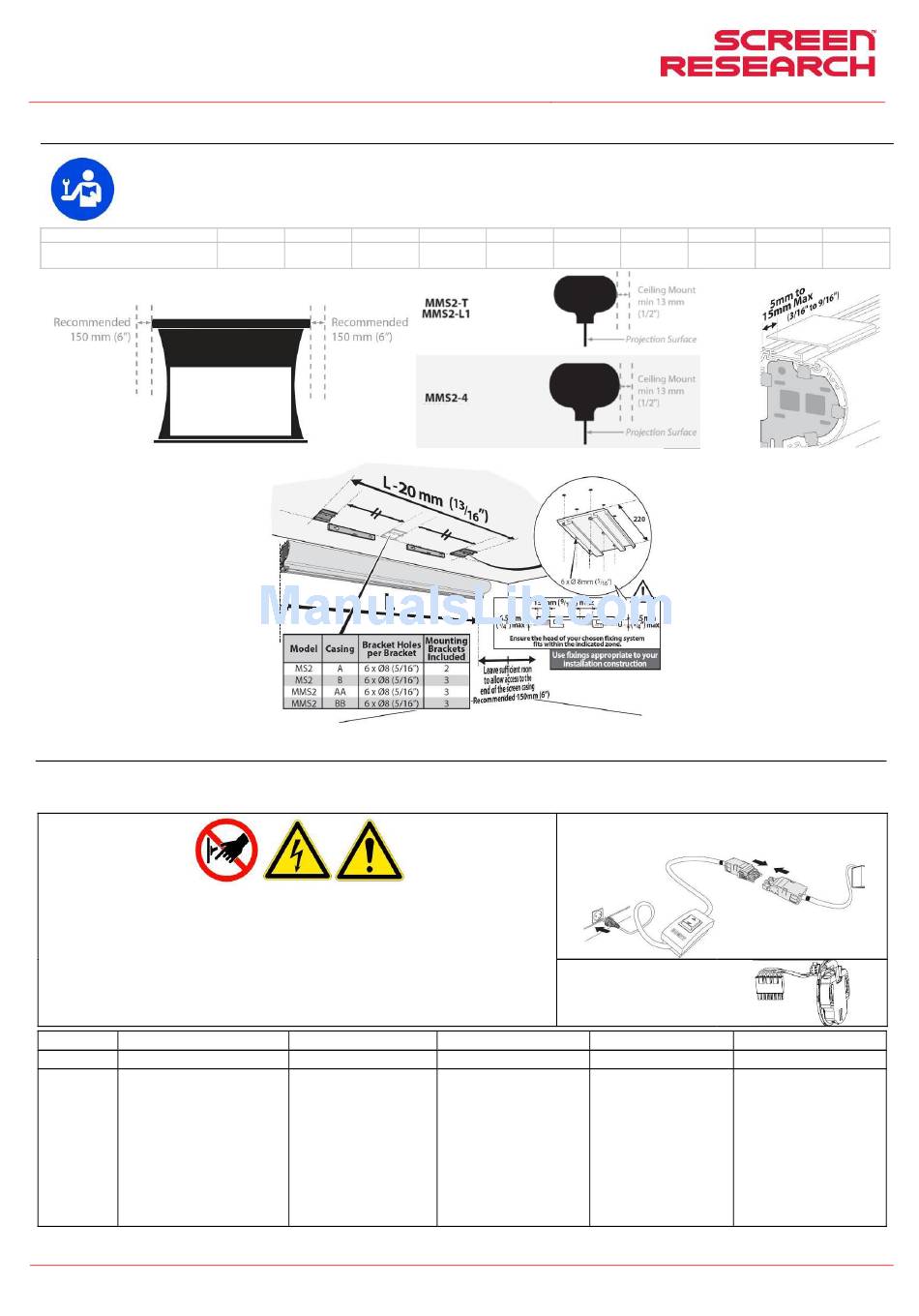

Manuel d'installation et d'utilisation de l'écran de projection
ATTENTION: Il est absolument interdit d'installer l'écran sur les murs mobiles ou les câbles instables, les supports doivent être appliqués sur des surfaces qui assurent dans le temps,
votre distance. L'installation de l'écran doit être effectuée à l'aide de vis et de chevilles adaptées au poids et au type de paroi ou de plafond sur lesquels on souhaite fixer les supports.
Avant de commencer l'installation, choisissez le type de cheville ou de fixation en suivant le schéma suivant :
Écran d'une largeur max de (en inches)
MMS2-L1 Poids total à considérer
Voir les images aux dernières pages du manuel.
Le type de moteur installé sur le produit est identifié sur l'étiquette reportant le logo CE appliquée sur chaque produit. À l'ouverture de l'emballage, veuillez contrôler l'étiquette et identifier le modèle correct
du moteur afin d'effectuer l'installation et le câblage corrects de l'appareil. Au cas où la puissance du moteur ne correspondrait pas à la puissance du réseau électrique du lieu d'installation, veuillez
contacter un électricien et vous munir d'un transformateur de courant et Hz adapté.
Le câblage électrique doit respecter les normes CEI en vigueur. La norme CEI EN 60335-1 prévoit que le réseau
d'alimentation doit être pourvu d'un dispositif de déconnexion omnipolaire avec une distance d'ouverture des contacts
d'au moins 3 mm. N'utiliser pour la commande de l'écran que le commutateur fourni avec l'appareil, ou un modèle
équivalent. Le commutateur doit être monté de manière à pouvoir l'actionner tout en ayant l'écran sous les yeux et à une
hauteur comprise entre 1,5 et 1,8 m de hauteur du sol.
l'exécution correcte des raccordements électriques, dans les règle de l'art et dans le respect des réglementations en
vigueur, est importante pour la prévention des accidents et afin de garantir un fonctionnement correct et durable de
l'écran.
Avant d'effectuer toute opération sur les parties électriques, s'assurer qu'il n'y a pas de tension.
Somfy 230V 50Hz
MOTEUR
EU or UK or US
PLUG
Volt: 230V AC
Fréquence: ~Hz50
Puissance: 90-120-140-160-240W
Couple: 6-10-15-20-35Nm
Vitesse: 17-32RpM
Caractéristiques
Cycle de service : S2 4 min
moteur
Temp. de fonctionnement:
de –20 à +55 °C
Niveau de pression sonore
pondérée : LpA ≤ 70 dB(A)
Classe de protection
du moteur : IP44
Made by Adeo Screen Sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Please verify that you are working with the latest revision of this document before specifying your screen.
Doc: MMS2-L1 Installation Manual rev2 | 26.06.2017|Download at: www.screenresearch.com 2017 AdeoSreen All Rights Reserved.
07 ISTRUCTIONS POUR L'INSTALLATION
80" 90" 96"
72 kg 79 kg 83 kg
158.29 lbs 173.79 lbs 181.42 lbs
IDENTIFICATION DU TYPE DE MOTEUR – CARACTÉRISTIQUES – RACCORDEMENT ÉLECTRIQUE
RACCORDEMENT ÉLECTRIQUE:
ATTENTION:
Somfy 120V 60Hz
US
Volt: 120V AC
Fréquence: ~Hz60
Puissance: 80-110-180-210W
Couple: 6-10-15-25Nm
Vitesse: 14-17-38RpM
Cycle de service : S2 4 min
Temp. de fonctionnement:
de –20 à +55 °C
Niveau de pression sonore
pondérée : LpA ≤ 70 dB(A)
Classe de protection
du moteur : IP44
100" 110" 120"
86 kg 93 kg 131 kg
187.55 lbs 202.95 lbs 288.61 lbs
Les écrans motorisés par les moteurs SOMFY sont équipé d'un switch et
d'une prise secteur. Les cables d'alimention sont équipés de connecteurs
rapides.
Les écrans motorisés par les
moteurs LUTRON sont équipé de
connecteurs rapides adaptés aux
équipements Lutron
(Transformateur, autres)
Somfy 100V 50/60Hz
UK
Volt: 100V AC
Fréquence: ~Hz50-60
Puissance: 80-160W
Couple: 10-20Nm
Vitesse: 12/14-17/20RpM
Cycle de service : S2 4 min
Temp. de fonctionnement:
de –20 à +55 °C
Niveau de pression sonore
pondérée : LpA ≤ 70 dB(A)
Classe de protection
du moteur : IP44
130" 140" 150"
141 kg 150 kg 159 kg
309.03 lbs 329.52 lbs 350.07 lbs
Lutron QED
EU or UK or US EU or UK or US
Volt: 24V AC
Fréquence: ~Hz50-60 Fréquence: ~Hz50-60
Puissance: 27-37W Puissance: 24-37W
Couple: 2.82-6.78 Nm Couple: 2.82-6.78 Nm
Vitesse: 25mm/1sec Vitesse: 25mm/1sec
Cycle de service : S2 4 min Cycle de service : S2 4 min
Temp. de fonctionnement: Temp. de fonctionnement:
de –20 à +55 °C de –20 à +55 °C
Niveau de pression sonore Niveau de pression sonore
pondérée : LpA ≤ 70 dB(A) pondérée : LpA ≤ 70 dB(A)
Classe de protection Classe de protection
du moteur : IP44 du moteur : IP44
FRANCAIS
160"
169 kg
370.68 lbs
Lutron QS
Volt: 24V AC
