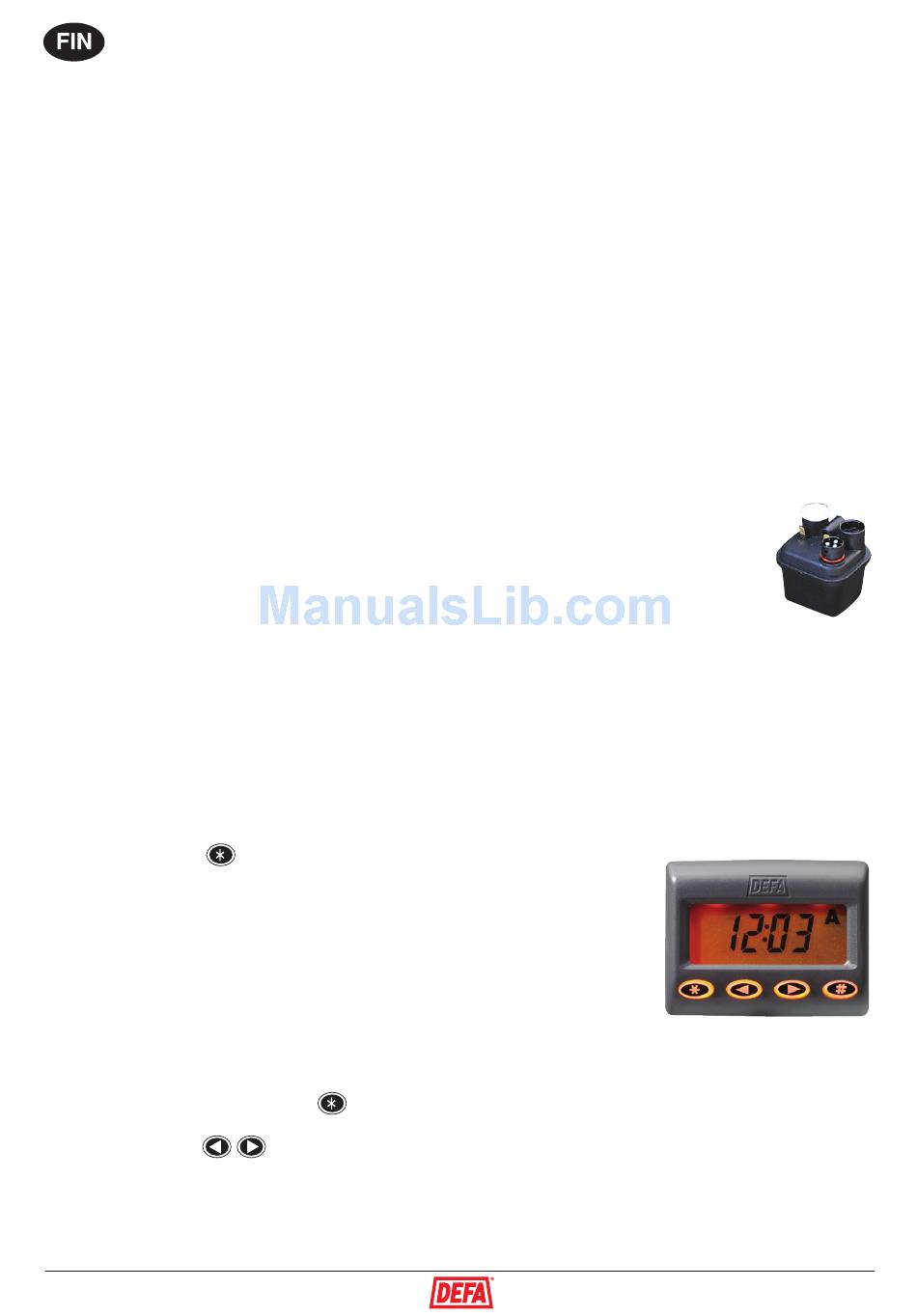

Ajastinkellon asennus
Etsi ajastinkellolle sopiva paikka esim. auton kojelaudasta tai keskikonsolista. Puhdista kiinnityspin-
nat varovasti rasvanpoistoaineella (esim. Acrysol). Älä käytä liian voimakkaita aineita, jotka saattavat
vaurioittaa PVC-verhoilua tai muovia. Ajastinkello kiinnitetään mukana seuraavalla 2-puolisella
teipillä Ajastinkellon johto kytketään pienen kannen alla olevaan liittimeen. Kansi on reunoiltaan
erilainen ja se aukeaa vain toiselta puolelta (kuva I). Kun kansi suljetaan, johdossa olevan
ohennuksen tulee jäädä aukon kohdalle ja paksumman kohdan sisäpuolelle. Se toimii vedonpois-
tajana estäen johtoa tulemasta ulos kannen ollessa kiinni. Ajastinkellon kytkentä on etuaukeaman
kytkentäkaavassa.
Jos ulkopuolinen lämpötila-anturi asennetaan, anturilla on kaksi tehtävää:
• Ohjata DEFA WarmUp -järjestelmän päällekytkentää ulkolämpötilan mukaan.
• Toimia ajon aikana anturina nollakelinvaroittimelle ja ulkolämpötilan näytölle.
Anturi on sijoitettava siten, ettei moottorin, jäähdyttimen tai pakosarjan lämpötila aiheuta lämpötilan
virhenäyttöä. Suositeltava asennuspaikka on puskurin takana, toisessa päädyssä, jossa se on
suojassa roiskevedeltä ja mekaaniselta kulumiselta
Relerasian asennus
Koskee vain tuotetta 440011. Relerasian kytkentä on etuaukeaman kytkentäkaavassa.
Relerasia kiinnitetään mukana seuraavalla ruuvilla tai muovisiteellä riittävän kauaksi
kuumenevista ja liikkuvista osista, kuten turbo, pakosarja, hihnat yms. HUOM! Rele-
rasia on asennettava siten että liittimet osoittavat alaspäin. Näin estetään mahdol-
lisen kosteuden pääsy relerasiaan. Mahd. vapaaksi jääviin liitoksiin on asennettava
mukana seuraavat sokkotulpat.
Ajastinkellon käyttö
Ajastinkello huolehtii siitä, että auto on lämmin haluttuun aikaan. Kellossa on kaksi noutoaikaa,
jotka toimivat toisistaan riippumatta (Noutoaika = kellonaika, jolloin autolla lähdetään ajamaan).
Noutoajat toistuvat vuorokausittain, eli ajastinkello pääsee oikeuksiinsa autonkäyttäjällä joka käyt-
tää autoa päivittäin samoihin aikoihin. Kun ajastinkellon kytkentä on suoritettu, voidaan kuluva
kellonaika sekä halutut noutoajat ja kytkeytymisajat asettaa. Jos taustavalo ei pala näytössä, se
syttyy painamalla jotakin näppäintä kerran.
Toimintonäppäin
Näppäimen painalluksilla saadaan näyttöruutuun (kuva II):
• Kuluva kellonaika 24 tunnin näytöllä.
• Noutoaika I -
• Noutoaika II - tehdasasetus 16:00.
————————————————————————
• Akkujännite*.
• Ulkolämpötila* ºC
*Jos ajastimeen ei ole kytketty ulkopuolista lämpötila-anturia, ei näyttöön saada akkujännitettä eikä
ulkolämpötilaa, mutta kellonaika – noutoaika I – noutoaika II näkyvät näyttöruudussa vuoron-
perään painettaessa näppäintä
Nuolinäppäimet
Nuolinäppäimiä käytetään kuluvan kellonajan ja noutoaikojen asetukseen sekä ulkolämpötilan
kalibrointiin. Painamalla yhden kerran molempia nuolinäppäimiä samanaikaisesti, asettuu ajas-
tinkello ohjelmointitilaan ja numerot näyttöruudussa alkavat vilkkua. Vasemmanpuolimmaisella
nuo-linäppäimellä asetetaan aikaa taaksepäin ja oikeanpuolimmaisella eteenpäin.
8
tehdasasetus 08:00.
.
