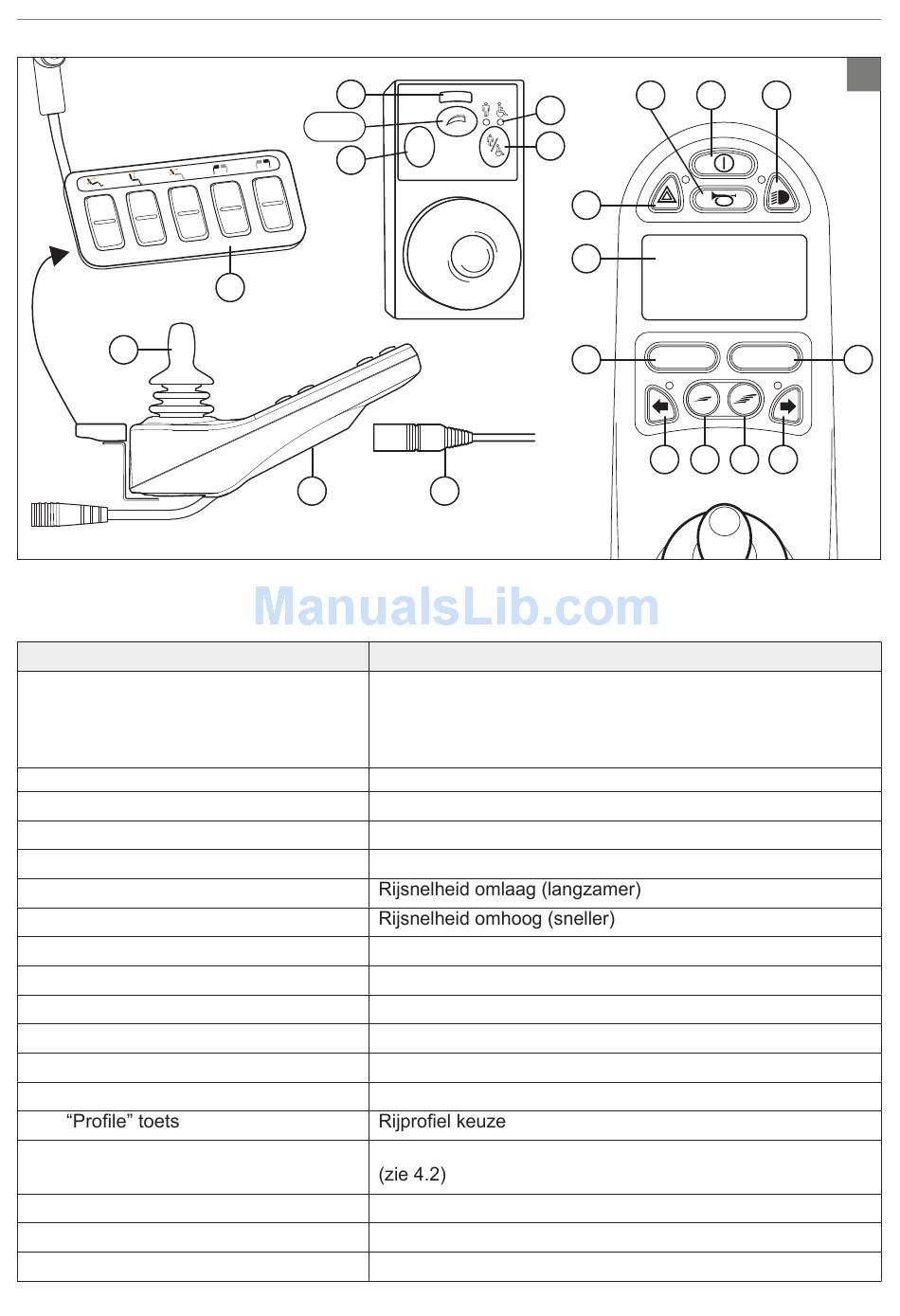

2.4 Belangrijkste onderdelen

Onderdeel
A. Joystick
B. Aan/uit knop
C. Claxon
D. LCD kleuren beeldscherm
E. "Mode" toets
F. 1. Snelheidsregelaar
F. 2. Snelheidsregelaar
G. Oplaadaansluiting
H. Oplaadplug van acculader
I. Verlichting knop
J. Alarmlichten
K. 1. Richtingaanwijzer links
K. 2. Richtingaanwijzer rechts
L.
M. Direct access
N. Maximum snelheid
O. Gebruikers/begeleidersschakelaar
P. Gebruikers/begeleidersindicator
N
F1+F2
E
M
G
Functie
In de 'rijden' modus: rijden en sturen
In de 'verstellingen' modus:
•
•
Aan of uitzetten van de bedieningskast
Waarschuwing geluid signaal
Weergave en terugkoppeling
Wisselen tussen 'rijden' modus en 'verstellingen' modus
Ingang voor de acculader
Aansluitpunt van acculader
Aan of uitzetten van de verlichting
Waarschuwing licht signaal
Aan of uitzetten van richtingaanwijzer links
Aan of uitzetten van richtingaanwijzer rechts
Knoppen om direct de elektrische verstellingen te bedienen
Weergave van de ingestelde maximum snelheid
Schakelen tussen gebruikers- en begeleidersbediening
Geeft de actieve bediening weer
P
MODE O
H
Links/rechts om de verstelling te selecteren
Voor/achter om de verstelling te activeren
De bedieningskast
