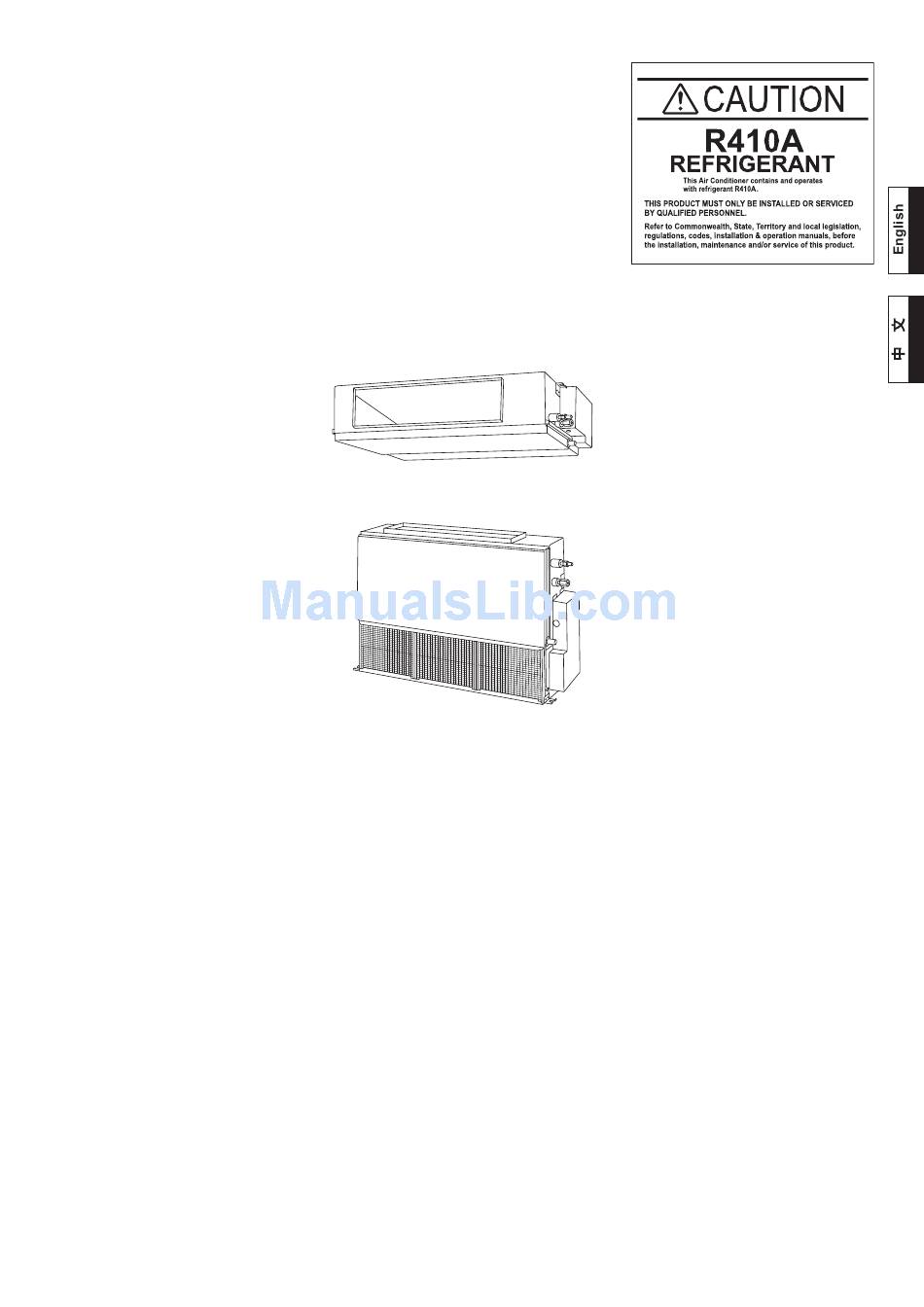

VRF SYSTEM
INDOOR UNIT
Duct Type

INSTALLATION MANUAL

For authorized service personnel only.
Contents
1. SAFETY PRECAUTIONS ............................................. 2
2.2. Special tool for R410A ............................................ 2
2.3. Accessories ............................................................ 2
2.4. Optional parts ......................................................... 3
3.1. Selecting an installation location ............................ 3
type) ..................................................................... 4
4.1. Selecting the pipe material ..................................... 8
4.2. Pipe requirement .................................................... 8
4.3. Flare connection (Pipe connection)........................ 8
4.4. Installing heat insulation ....................................... 10
5. INSTALLING DRAIN PIPES ........................................ 10
6.1. Electrical requirement .......................................... 12
6.2. Wiring method ...................................................... 13
6.3. Unit wiring ............................................................ 13
6.4. Connection of wiring ............................................. 14
6.5. Air fl ow changing .................................................. 14
7.1. Setting the address .............................................. 15
7.2. Custom code setting ............................................ 16
7.3. Fuction setting ...................................................... 16
9. CHECK LIST ............................................................... 17
10. ERROR CODES ......................................................... 18
PART NO. 9374342037-02

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Fujitsu ARXB18L

Summary of Contents for Fujitsu ARXB18L

  • Page 1: Table Of Contents

    VRF SYSTEM INDOOR UNIT Duct Type INSTALLATION MANUAL For authorized service personnel only. Contents 1. SAFETY PRECAUTIONS ..........2 5. INSTALLING DRAIN PIPES ........10 2. ABOUT THE UNIT 6. ELECTRICAL WIRING 2.1. Precautions for using the R410A refrigerant ..2 6.1.

  • Page 2: Safety Precautions

    1. SAFETY PRECAUTIONS 2.2. Special tool for R410A • Be sure to read this Manual thoroughly before installation. WARNING • The warnings and precautions indicated in this Manual • To install a unit that uses the R410A refrigerant, use contain important information pertaining to your safety. Be dedicated tools and piping materials that have been sure to observe them.

  • Page 3: Optional Parts

    Name and Shape Q’ty Application Name and Shape Q’ty Application Operating Manual Binder For power supply and Medium transmission and remote control cable binding. Large For fixing the coupler heat insulation. Filter Installation Manual (This book) (AR7/9) (AR12/14/18) Wire Use for static pressure under 25 Pa.

  • Page 4: Installation Dimensions (Ceiling Concealed Type)

    CAUTION 3.2A. Installation dimensions (Ceiling concealed type) • Do not install the unit in the following areas: • Area with high salt content, such as at the seaside. It will deteriorate metal parts, causing the parts to fall or the Provide a service hole for inspection purposes.

  • Page 5: Installation The Unit (Ceiling Concealed Type)

    3.3A.2. INSTALL THE FILTERS 3.3A. Installation the unit (Ceiling concealed type) • Install the fi lters to the unit. WARNING • Install the air conditioner in a location which can withstand a load do at least fi ve times the weight of the main unit and which will not amplify sound or vibration.

  • Page 6: Install The Unit (Floor Standing Concealed Type)

    3.3A.4. INSTALLING THE HANGERS If using the right drain port • Fasten the hanging bolts to the ceiling and install special nuts A and B. • Install the hangers (Accessories) to the unit (4 places). NO GOOD Hanger If using the left drain port NO GOOD •...
  • Page 7 3.3B.3. DRILLING HOLES FOR BOLTS AND • Install the fi lters (Accessories) to the unit. INSTALLING THE BOLTS • Drilling position for bolts. AR07/09 models 596 mm AR12/14/18 models 886 mm Filter CAUTION AR07/09: 2 fi lters Secure with an M10 anchor bolts. If securing the unit to the AR12/14/18: 3 fi...

  • Page 8: Pipe Installation

    If using the right drain port Thicknesses of Annealed Copper Pipes (R410A) Pipe outside diameter [mm (in.)] Thickness [mm] 6.35 (1/4) 0.80 9.52 (3/8) 0.80 12.70 (1/2) 0.80 15.88 (5/8) 1.00 NO GOOD 19.05 (3/4) 1.20 If using the left drain port 4.2.
  • Page 9 Check if [L] is flared uniformly • Tighten the flare nuts with a torque wrench using the and is not cracked or scratched. specifi ed tightening method. Otherwise, the fl are nuts could break after a prolonged period, causing refrigerant to leak and generate a hazardous gas if the refrigerant comes into contact with a fl...

  • Page 10: Installing Heat Insulation

    4.4. Installing heat insulation 5. INSTALLING DRAIN PIPES Use general hard polyvinyl chloride pipe and connect it with Install the heat insulation material after performing a adhesive (polyvinyl chloride) so that there is no leakage. refrigerant leak check (see the Installation Manual for the Always heat insulate the indoor side of the drain hose.
  • Page 11 (4) After checking for drainage, attach the Drain hose insulation B 3 to insulate, following the instructions as in the figures. 2 Band To avoid space with Joint hose 1 and Band 2 , press firmly the Drain hose insulation B 3 . 1 Joint hose Hard PVC side Drain...

  • Page 12: Electrical Wiring

    CAUTION 6. ELECTRICAL WIRING • Ground the unit. Do not connect the ground cable to a gas pipe, water pipe, WARNING lightning rod, or a telephone ground cable. • Electrical work must be performed in accordance with this Improper grounding may cause electric shock. Manual by a person certifi...

  • Page 13: Wiring Method

    Screw with 6.2. Wiring method special washer Screw with special washer (EXAMPLE) Cable end (Loop) POWER SUPPLY Cable Cable end BREAKER (Loop) Cable OUTDOOR UNIT TRANSMISSION POWER SUPPLY Terminal block INDOOR UNIT INDOOR UNIT INDOOR UNIT WARNING TRANSMISSION TRANSMISSION TRANSMISSION •...

  • Page 14: Connection Of Wiring

    6.3.2 Transmission and Remote control cable 6.4. Connection of wiring (1) Remove the control box cover from the control box. (2) Connect the connection cable. Shielded Screw Control box cable (No fi lm) Transmission cable Control box cover Remove the 4 screws and the control box cover from the control box.

  • Page 15: Field Setting

    External Static Pressure and Required Connector Type Type Dip switch “SET 3” External static 25 – 50 Pa 0 – 25 Pa pressure Rotary switch Example: “0” 1 Purple 1 Blue Wire 2 Pink 2 Purple 3 Blue 3 Pink Rotary switch 4 Red Example: “0”...

  • Page 16: Custom Code Setting

    Table A 7.2. Custom code setting Rotary Rotary Address Address Selecting the custom code prevents the indoor unit mix-up. Switch Setting Switch Setting (Up to 4 codes can be set.) REF AD SW IU AD SW Perform the setting for both the indoor unit and the remote Refrigerant Indoor unit controller.

  • Page 17: Test Operation

    Function details 8. TEST OPERATION Function Setting Function Default Details number number 8.1. Test operation using PCB (Outdoor ○ Adjust the fi lter cleaning Default unit) Filter interval notifi cation. If the noti- indicator fi cation is too early, change to Longer interval setting 01.

  • Page 18: Error Codes

    10. ERROR CODES If you use a wired type remote control, error codes will appear on the remote control display. If you use a wireless remote control, the lamp on the photodetector unit will output error codes by way of blinking patterns. See the lamp blinking patterns and error codes in the table below.
  • Page 19 VRF 系统 室内机 风管式 安 装 说 明 书 仅针对授权的专业维修人员。 目录 1. 安全注意事项 ..............2 6. 电气接线 6.1. 电气要求 ...............12 2. 关于机组 6.2. 接线方法 ...............12 2.1. 使用 R410A 制冷剂时的注意事项 ........2 6.3. 机组接线 ...............12 2.2. R410A 的专用工具 ............2 6.4. 线路的连接 ..............14 2.3.

  • Page 20: 安全注意事项

    1. 安全注意事项 2.2. R410A 的专用工具 警告 • 安装之前务必彻底阅读该说明书。 • 若安装使用 R410A 制冷剂的机组，请使用专门为 R410A 制造 • 该说明书指出的警告和注意事项包含与您的安全密切相关的 的专用工具和管道材料。 重要信息。请务必遵循这些信息。 因为 R410A 制冷剂的压力大约比 R22 高 1.6 倍，所以未能使 • 将该说明书与操作手册交给用户。 用专用管道材料或不适当的安装可能造成破裂或伤害。 请用户将它们收藏好，以便日后使用，例如更换机组位置或 而且，可能造成严重的事故，例如漏水、电击或火灾。 对机组进行修理。 该标志表示如果步骤执行失当， 可能会导 警告！ 工具名称 变更内容 致用户死亡或严重伤害。 • 压力较高， 不能使用传统的压力计测量。 为 •...

  • Page 21: 选购件

    名称及形状 数量 应用 名称及形状 数量 应用 吊具 用于悬挂室内机 接头软管 用于连接排水软管 卡子 用于固定接头软管 自攻螺钉 用于安装吊具 (M4 × 10mm) 排水软管绝热材料B 用于绝热接头软管 专用螺母A 用于在顶篷上悬挂室内机 大法兰 2.4. 选购件 下列选购件可选 ： 专用螺母B 用于在顶篷上悬挂室内机 • 排水泵单元 ： UTR-DPB241 (P/N 9034087001) 用于在地面上固定室内 小法兰 机。 安装时，请参阅各选购件的安装说明书。 3. 安装工作 接管绝热材料...

  • Page 22: 安装尺寸（顶篷隐蔽式

    注意 3.2B. 安装尺寸（座地隐蔽式） • 如 10 岁以下的儿童有可能接触到，请采取适当的预防措施， 使他们无法接触机组。 座地隐蔽式要求温度校正设置。请在“7. 现场设置”中执行 此项操作。 • 请根据以下准则征询用户意见，决定安装位置 ： (1) 将室内机安装在具有足够强度的地方，以便能承受室内机的 右侧 左侧 ( 管道侧 ) 重量。 (2) 不得阻挡进气口和出气口，空气能够流通到整个房间。 (3) 请保留可以维修空调的空间。 (4) 可以让机组排出的空气在整个房间内均匀分布的地方。 进风 (5) 将机组安装在容易连接室内机的地方。 气流 (6) 将机组安装在容易安装连接管的地方。 (7) 将机组安装在容易安装排水管的地方。 坚固耐用的地板 (8) 将机组安装在不会将噪音和振动放大的地方。 30 mm 30 mm 150 mm 400 mm...
  • Page 23 AR12/14/18 型 AR07/09 型 注意 • 为了防止有人接触空调器内部的部件，请务必在进气口和 出气口上安装隔栏。隔栏必须具有这样的设计，即没有工 具就不能将其拆下。 • 将风管连接到室内机的出气口时，请确保对出气口和安装螺钉 进行绝缘，以防止水泄漏到出气口周围。 • 将 机 组 外 面 的 静 压 设 置 为 50 Pa 或 更 低（ 允 许 范 围 在 0 和 50 Pa 之间） 。 3.3A.2.

  • Page 24: 安装机组（座地隐蔽式

    3.3A.5. 测平 3.3B. 安装机组（座地隐蔽式） 在机组顶部进行基础水平方向测平。 注意 顶篷 • 为了防止有人接触空调器内部的部件，请务必在进气口和出气 口上安装隔栏。隔栏必须具有这样的设计，即没有工具就不能 水平面 将其拆下。 • 将风管连接到室内机的出气口时，请确保对出气口和安装螺钉 进行绝缘，以防止水泄漏到出气口周围。 • 将空调器外面的静压设置为 50 Pa 或更低（允许范围在 0 和 50 Pa 之间） 。 左侧排水口 右侧排水口 3.3B.1. 安装过滤网 如果使用右侧排水口 • 拆下 4 颗自攻螺钉，然后拆下盖子。 • 按如下示意图使用 4 颗自攻螺钉安装盖子。 自攻螺钉 不正确...
  • Page 25 3.3B.2. 安装吊具 3.3B.4. 安装机组 • 将吊具（附件）安装到机组上（4 个地方） 。 • 将机组固定。 安装机组，并用专用螺母 B 紧固。 专用螺母 B （附件） 机组 吊具 3.3B.5. 测平 在机组顶部进行基础水平和垂直方向测平。 3.3B.3. 钻螺栓孔和安装螺栓 • 螺栓的钻孔位置 AR07/09 型 左排水口 右排水口 596 mm 如果使用右侧排水口 AR12/14/18 型 886 mm 正确 不正确 注意 请使用 M10 锚栓固定。如果将机组固定到地板上比较困难，请 首先建立一个架子或平台。...

  • Page 26: 管道安装

    4.3. 扩口接头（管接头） 4. 管道安装 警告 注意 • 请用扭矩扳手按照指定的方法紧固扩口螺母。如果扩口螺母拧 • 要小心注意的是，杂质（油、水等）不会像制冷剂 R410A 型 得太紧，长时间后扩口螺母会破裂而导致冷媒泄漏，如果接触 号那样进入管道。另外，存放管道时，通过夹住、捆绑等牢 明火，会产生有毒气体。 固密封管口。 • 焊接管道时，务必向里面冲入干燥的氮气。 4.3.1. 扩口 • 请使用专用的切管机和 R410A 专用的扩口工具。 4.1. 选择管材 (1) 使用切管机将连接管截成所需的长度。 (2) 向下握住水管以避免切屑进入管道并去除毛刺。 (3) 将扩口螺母（必须使用分别连接到室内机和室外机的扩口螺 注意 母）插入管道，并使用扩口工具执行扩口工序。请使用专用 的 R410A 扩口工具或传统的扩口工具。如果使用其它扩口螺 • 不要使用原有的管道。 母，会导致制冷剂泄漏。 (4) 请夹住或用胶带保护管道，防止灰尘、污物或水进入管道。...

  • Page 27: 安装绝热材料（顶篷隐蔽式

    4.3.3. 管道连接 4.4. 安装绝热材料 （顶篷隐蔽式） 注意 执行制冷剂绝缘检查后，请安装绝热材料（有关详细信息， 请参见室外机的安装说明书） 。 • 务必要将管道与室内机的接口正确连接。如果没有对齐，扩 口螺母将无法顺利紧固。如果强行旋转扩口螺母， 将损坏螺纹。 4.4.1. 接管绝热材料 • 只有在对连接管道进行连接之前才能从室内机管道上拆除扩 • 在室内侧的气体管和液体管周围用接管绝热材料（附件）进 口螺母。 行绝缘。 • 握住扭矩扳手的手柄，使其与管道成 90 度，以便正确地拧紧 • 安装了接管绝热材料之后，请用聚氯乙烯胶带将两端包扎， 不留间隙。 扩口螺母。 • 接上接管绝热材料后，请在绝热材料的两端各用一个绑扎件 • 按照指定的拧紧方法，用扭矩扳手拧紧扩口螺母。否则长时 （大）将其固定。 间以后，扩口螺母会破裂，导致制冷剂泄漏，如果制冷剂与 火焰接触，还会产生有害气体。 • 请确保绑扎件覆盖绝热管道。 接管绝热材料 用手适当将扩口螺母拧好后，用单独的扳手固定住机身一侧 （附件）...

  • Page 28: 安装排水管（顶篷隐蔽式

    (2) 务必将接头软管 1 完全插入到机组排水盘的尾部，并使其 5. 安装排水管（顶篷隐蔽式） 之间没有空隙。 请使用普通硬度的聚氯乙烯管，并使用胶带（聚氯乙烯）将 其连接，以防止渗水。 胶粘剂涂 必须对室内侧排水管进行绝热处理。 刷区域 确保没有 接头软管 请使用与排水软管的尺寸相匹配的排水管（表 A） 。 空隙。 ( 现场供应 ) • 请勿提起、令其出现存水弯和出气孔。 • 提供向下的倾斜度（1/100 或更大） 。 排水软管 (VP25) • 安装长管道时，请使用支架。 ( 现场供应 ) • 如果需要，请使用绝热材料，以防止管道冻结。 4 mm 或以下 • 安装管道时，必须便于拆卸控制箱。 表...

  • Page 29: 电气接线

    (4) 检查排水后，如图中所示，安装排水软管绝热材料 B 3 将 6. 电气接线 其绝热。 为防止接头软管 1 和卡子 2 间出现空隙，应牢固地压紧排 水软管绝热材料 B 3 。 警告 • 必须由持有证书的人员在国家或地方条例的规定下依照该说明 书执行电气工作。务必对机组使用专用电路。 电源不足的电路或错误执行的电气工作可能造成严重的事故， 例如电击或火灾。 • 开始工作前，检查室内机和室外机是否没有通电。 确保没有 • 对于接线，请使用规定的电线类型，牢固地连接电线，确保电 空隙。 线上没有外力施加到终端连接上。 3 排水软管绝 错误连接或固定的电线可能造成严重的事故，例如终端过热、 热材料 B 电击或火灾。 将绝热材料紧压在 • 将电气盒盖牢固地安装在机组上。 机组上。 控制箱...

  • Page 30: 电气要求

    注意 6.2. 接线方法 • 将机组接地。 请勿将地线连接到气体管、水管、避雷针或电话地线。 （示例） 不适当的接地可能造成电击。 电源 • 请勿将电源线连接到信号线或遥控器接线端，因为这会损坏该 断路器 室外机 产品。 信号线 • 绝不要将电源线和信号线束在一起。将这些线束在一起会导致 电源 错误运行。 • 操作 PCB 时，机身上的静电可能造成控制 PCB 发生故障。请 室内机 室内机 室内机 遵循下列注意事项 ： • 对室内和室外机组以及外围设备使用接地线。 信号线 信号线 信号线 • 切断电源（断路器） 。 遥控 电源 遥控...
  • Page 31 警告 • 使用环形端子并将端子螺钉拧紧到指定的扭矩，否则可能会发 生异常过热并可能导致机组内部的严重损坏。 拧紧扭矩 M4螺钉 1.2 至 1.8 N·m 线圈 （电源线 /L , N , GND） (12 至 18 kgf·cm) 带特殊垫片的 6.3.2 信号线和遥控器线 螺钉 带特殊垫片的 螺钉 电线端部 （环） 电线 电线端部 （环） 电线 屏蔽电线 （无绝缘层） 接线盒 信号线 警告 • 使用实心线时，请勿使用环形端子。如果将实心线用于环形端 子，...

  • Page 32: 线路的连接

    6.4. 线路的连接 6.5. 气流变化 (1) 从控制箱上拆下控制箱盖。 使用的外部静压为 25 Pa 以下时，必须按照以下说明更换连接 (2) 连接连接电缆。 线。 螺钉 控制箱 更换方法（参见图 B） (1) 从电线（风机马达）上拆下电线（A 型）的接头。 (2) 从 PCB 的 CN4 上拆下电线（A 型）的接头。 (3) 将电线（B 型）的接头插入到 PCB 的 CN4 中。 (4) 将电线（B 型）的接头接入到电线（风机马达）上。 图 B 控制箱盖 电线...

  • Page 33: 设置地址

    表 A 7.1. 设置地址 旋转开关 旋转开关 地址 地址 手动地址设置方法 设置 设置 IU AD SW • 如果连接到接收器，则也可以通过无线遥控器来设置室内机 REF AD SW 制冷剂 室内机 地址和制冷地址。 × 10 × 1 回路 × 10 × 1 注意 • 请使用绝缘螺丝刀来设置 DIP 开关。 DIP 开关 “SET 3” 旋转开关...

  • Page 34: 用户代码设置

    7.2. 用户代码设置 7.3. 功能设置 • 可以使用有线或无线遥控器执行功能设置。 选择用户代码可以防止室内机信号混同。 （遥控器为选购设备） ( 可以设置多达 4 个代码。) • 有关详细的设置信息，请参考有线或无线遥控器的说 为室内机和遥控器执行该设置。 明书。 （将 IU AD , REF AD SW 设为 0） 代码变化 • 有关室内机地址和制冷剂回路地址设置，请参考“7.1 混同 设置地址” 。 室内机 • 开始设置之前，请打开室内机的电源。 * 打开电源时，室内机初始化 EEV，所以请确保在打 遥控器 开电源之前已执行了管道气密性测试和抽真空作业。 * 打开电源前，请再次检查以确保没有接线错误。 •...

  • Page 35: 试运转

    8. 试运转 10. 故障代码 如果您使用有线型遥控器，则故障代码将显示在遥控器的显 8.1. 使用 PCB 进行试运转（室外机） 示屏上。如果您使用无线遥控器，机组上的指示灯将通过各 种闪烁的组合输出故障代码。请参阅下表中的指示灯闪烁组 合和故障代码。 • 如果使用室外机的 PCB 来进行试运转，请参考本安装说明 书了解室外机。 故障显示 有线遥控器 运转 定时器 过滤网 8.2. 使用遥控器进行试运转 故障内容 故障代码 指示器 指示器 指示器 （绿色） （橙色） （红色） • 要使用无线遥控器来进行试运转，请参考遥控器的安装说明 书。 遥控器通信故障 • 对空调器进行试运转时，运转和定时器指示灯同时缓慢地闪 烁。 网络通信故障 9.
