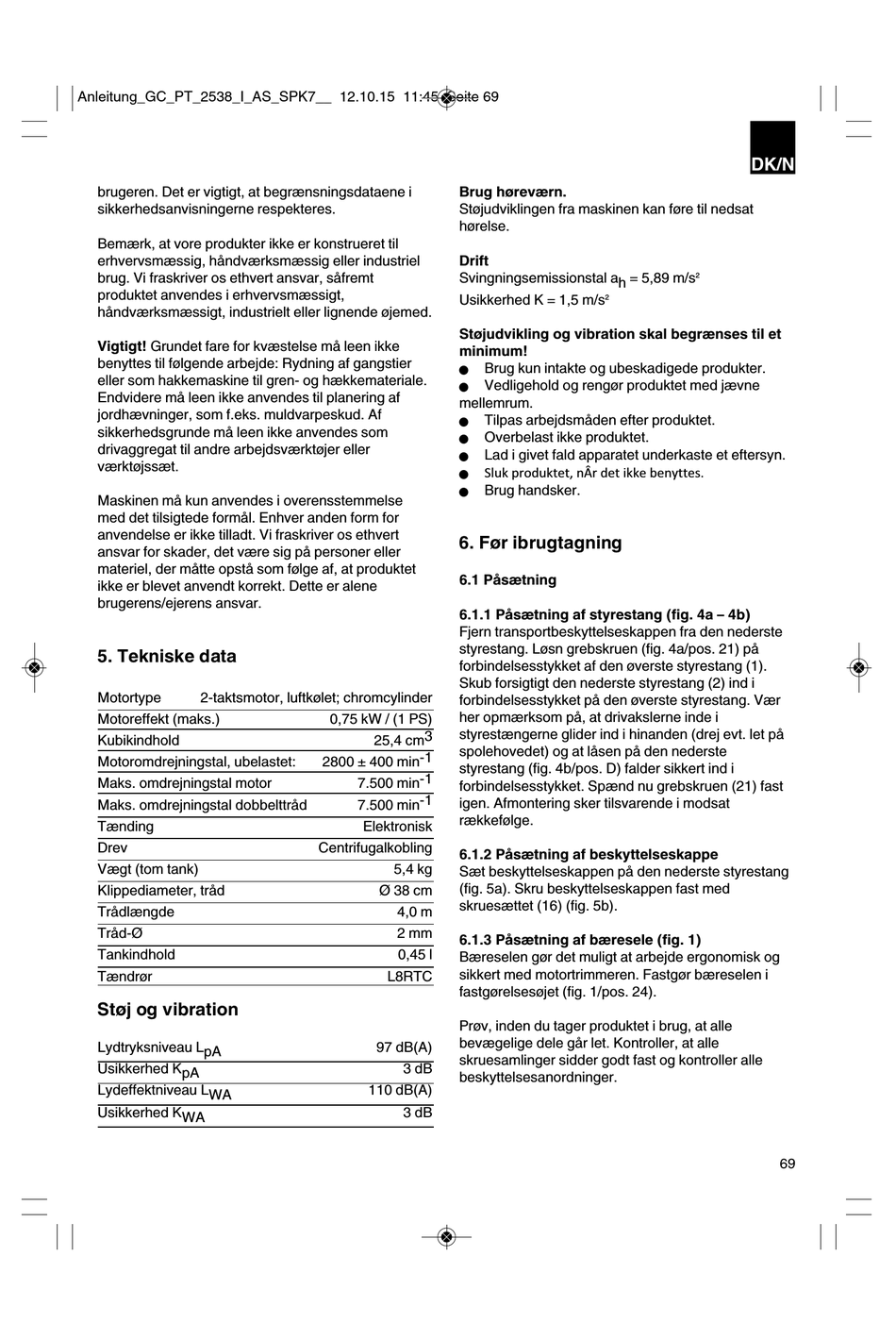

EINHELL GC-PT 2538 I AS Original Operating Instructions page 69

Anleitung_GC_PT_2538_I_AS_SPK7__ 12.10.15 11:45 Seite 69
brugeren. Det er vigtigt, at begrænsningsdataene i
sikkerhedsanvisningerne respekteres.
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller industriel
brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt,
håndværksmæssigt, industrielt eller lignende øjemed.
Vigtigt! Grundet fare for kvæstelse må leen ikke
benyttes til følgende arbejde: Rydning af gangstier
eller som hakkemaskine til gren- og hækkemateriale.
Endvidere må leen ikke anvendes til planering af
jordhævninger, som f.eks. muldvarpeskud. Af
sikkerhedsgrunde må leen ikke anvendes som
drivaggregat til andre arbejdsværktøjer eller
værktøjssæt.
Maskinen må kun anvendes i overensstemmelse
med det tilsigtede formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, der måtte opstå som følge af, at produktet
ikke er blevet anvendt korrekt. Dette er alene
brugerens/ejerens ansvar.
5. Tekniske data
Motortype 2-taktsmotor, luftkølet; chromcylinder
Motoreffekt (maks.)
Kubikindhold
Motoromdrejningstal, ubelastet:
Maks. omdrejningstal motor
Maks. omdrejningstal dobbelttråd
Tænding
Drev
Vægt (tom tank)
Klippediameter, tråd
Trådlængde
Tråd-Ø
Tankindhold
Tændrør
Støj og vibration
Lydtryksniveau L pA
Usikkerhed K pA
Lydeffektniveau L WA
Usikkerhed K WA
Brug høreværn.
Støjudviklingen fra maskinen kan føre til nedsat
hørelse.
Drift
Svingningsemissionstal a h = 5,89 m/s
Usikkerhed K = 1,5 m/s
Støjudvikling og vibration skal begrænses til et
minimum!
Brug kun intakte og ubeskadigede produkter.
n
Vedligehold og rengør produktet med jævne
n
mellemrum.
Tilpas arbejdsmåden efter produktet.
n
Overbelast ikke produktet.
n
Lad i givet fald apparatet underkaste et eftersyn.
n
Sluk produktet, nÂr det ikke benyttes.
n
Brug handsker.
n
6. Før ibrugtagning
6.1 Påsætning
6.1.1 Påsætning af styrestang (fig. 4a – 4b)
Fjern transportbeskyttelseskappen fra den nederste
styrestang. Løsn grebskruen (fig. 4a/pos. 21) på
forbindelsesstykket af den øverste styrestang (1).
Skub forsigtigt den nederste styrestang (2) ind i
forbindelsesstykket på den øverste styrestang. Vær
her opmærksom på, at drivakslerne inde i
0,75 kW / (1 PS)
styrestængerne glider ind i hinanden (drej evt. let på
25,4 cm 3
spolehovedet) og at låsen på den nederste
2800 ± 400 min -1
styrestang (fig. 4b/pos. D) falder sikkert ind i
7.500 min -1
forbindelsesstykket. Spænd nu grebskruen (21) fast
7.500 min -1
igen. Afmontering sker tilsvarende i modsat
rækkefølge.
Elektronisk
Centrifugalkobling
6.1.2 Påsætning af beskyttelseskappe
5,4 kg
Sæt beskyttelseskappen på den nederste styrestang
(fig. 5a). Skru beskyttelseskappen fast med
Ø 38 cm
skruesættet (16) (fig. 5b).
4,0 m
2 mm
6.1.3 Påsætning af bæresele (fig. 1)
0,45 l
Bæreselen gør det muligt at arbejde ergonomisk og
sikkert med motortrimmeren. Fastgør bæreselen i
L8RTC
fastgørelsesøjet (fig. 1/pos. 24).
Prøv, inden du tager produktet i brug, at alle
bevægelige dele går let. Kontroller, at alle
97 dB(A)
skruesamlinger sidder godt fast og kontroller alle
3 dB
beskyttelsesanordninger.
110 dB(A)
3 dB
DK/N
2
2
69
