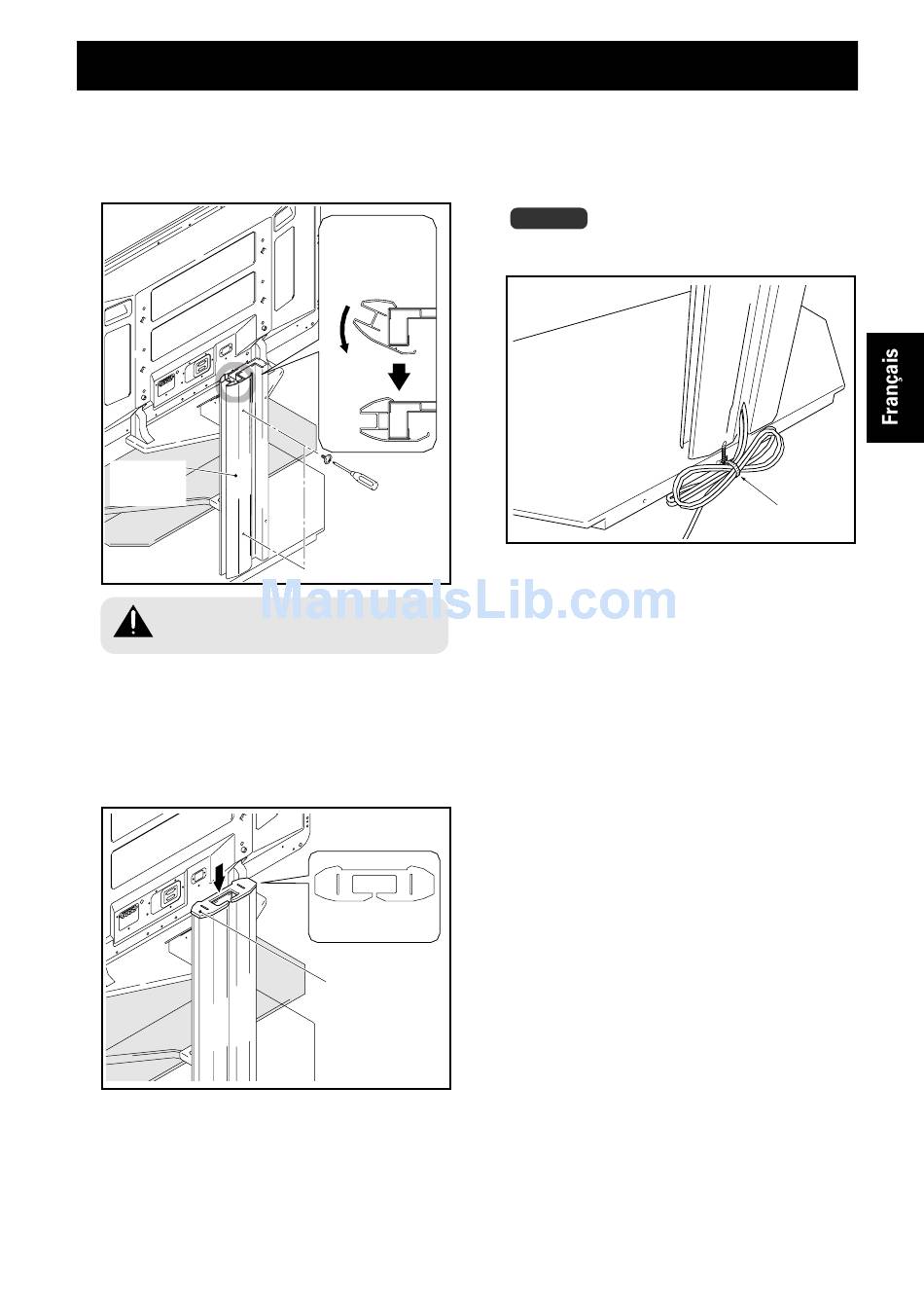

Pioneer PDK-FS05 Operating Instructions Manual page 21

10
Attachez le couvercle de l'une des colonnes de
support au centre de la colonne centrale afin de
couvrir les câbles, puis vissez à fond (M4 x 10 mm :
argentée) (deux vis, l'une en haut et l'autre en bas).
Couvercle de
la colonne de
support
Veillez à ne pas coincer les câbles dans les
couvercles de la colonne de support.
Attention
11
Procédez de la même façon pour fixer le couvercle
de la colonne de support de l'autre côté et fixez-le
au moyen de vis (M4 x 10 mm : argentée) (deux vis,
l'une en haut et l'autre en bas).
12
Fixez le couvercle.
Instructions concernant l'installation et l'assemblage du dispositif
Ramenez le couvercle de
la colonne de support
doucement vers vous
puis faites-le encercler la
colonne en le pliant vers
l'arrière.
Le côté avec la partie
ouverte est le côté arrière.
Couvercle
13
Installez les serre-câbles.
Les serre-câbles peuvent être utilisés pour regrouper les
câbles dont la longueur est excessive comme indiqué sur le
diagramme ci-dessous.
Remarque
Veuillez faire attention à ne pas marcher sur les câbles lorsque
vous déplacez le support de base.
Serre-câble
21
Fr
