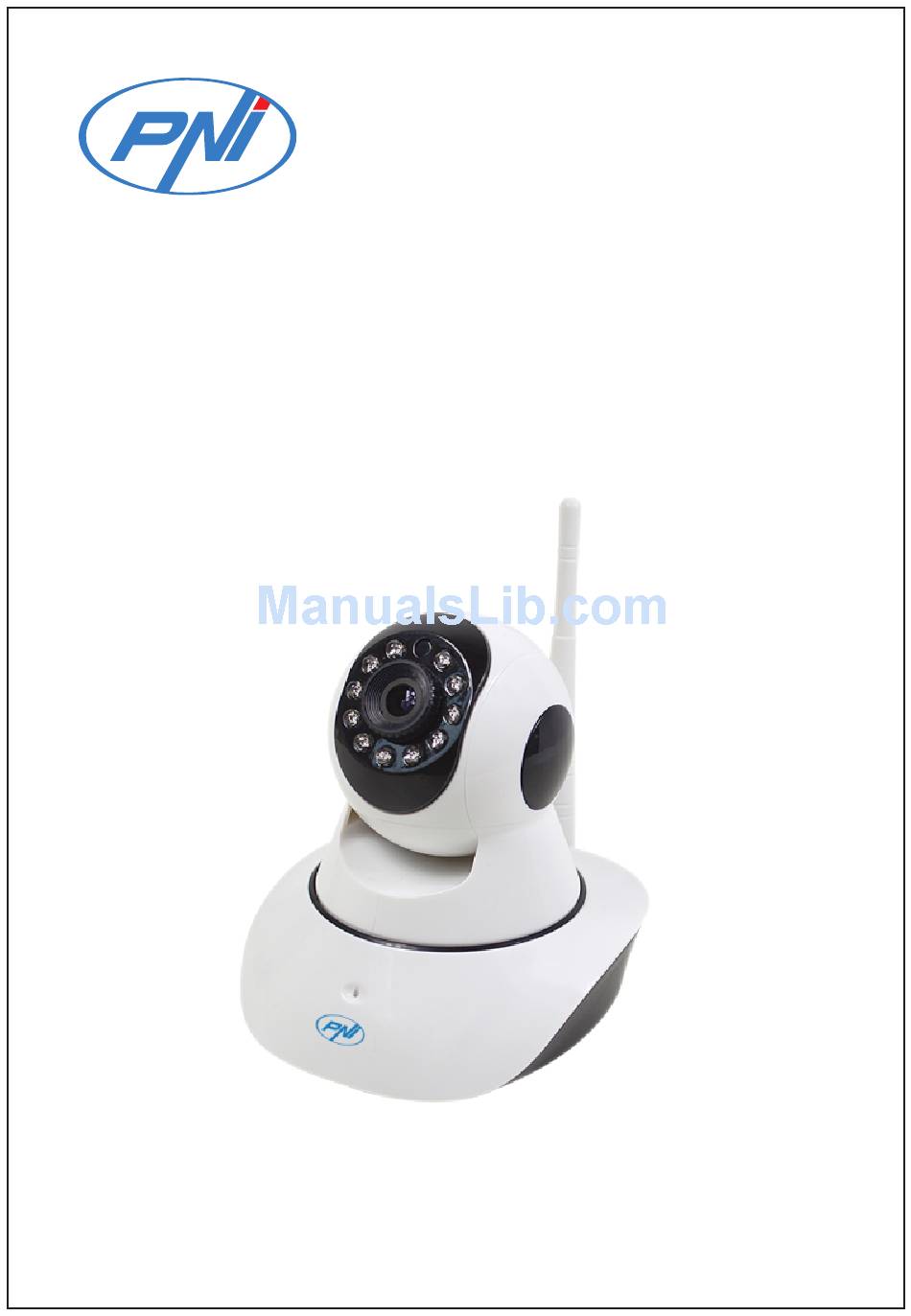

- Page 1 Camera supraveghere video Video surveillance camera PNI IP801W Manual de utilizare User manual...
- Page 2 1. Descriere dispozitiv 11 LED-uri IR Imaginea este clara chiar si in conditii de iluminare scazuta Inel reglare focus Reglati claritatea imaginii Lentile HD Imagine mai clara si mai definita Sistem PTZ Dual Rotire facila pe verticala si orizontala Microfon incorporat Tehnologie de eliminare a zgomotelor, pentru un sunet mai clar Carcasa din ABS de calitate...
- Page 3 2. Configurare prin Wi-fi Pentru a configura camera prin Wi-fi aveti nevoie de un smartphone si aplicatia “Xmeye”. In functie de sistemul de operare utilizat, Android sau iOS, puteti descarca si instala aplicatia scanand codul de mai jos sau cautand-o in Play Store sau App Store.
- Page 4 Pentru mai multe detalii despre utilizarea aplicatiei Xmeye consultati manualul de pe CD. In urmatoarea interfata apasati pe “+” pentru a adauga o camera in lista. S e l e c t a t i o p t i u n e a “ Q u i c k C o n f i g u r a t i o n ( i O S ) / W i F i C o n f i g (Android)”...
- Page 5 In continuare aplicatia va cauta camerele conectate in reteaua selectata. Veti auzi un mesaj sonor de confirmare de la camera cand aceasta s-a conectat. Selectati camera de pe ecran. In interfata urmatoare puteti modifica numele camerei (1) (in functie de zona, locatie), introduceti parola de accesare a camerei (implicit aceasta nu are parola, lasati campul necompletat) si apoi apasati butonul „OK”.
- Page 6 Imaginile transmise de camera pot fi vizualizate pe telefon. Puteti schimba campul vizual al camerei (pan-tilt) prin glisarea cu degetul direct pe imaginea afisata pe ecran. Pentru a accesa un meniu complet de setari apasati simbolul Home (1) de pe ecran. Puteti controla camera si din comenzile disponibile pe 3 pagini in partea de jos a ecranului (2).
- Page 7 3. Configurare prin cablu Pentru a configura camera prin cablu urmati procedura de mai jos: Alimentati camera prin adaptorul de 5V/2A inclus in pachet ź Conectati camera la reteaua de internet prin cablu ź Instalati software-ul CMS de pe CD-ul camerei pe un calculator ź...
- Page 8 Dupa crearea zonei selectati-o (1) si apoi dati click pe butonul „ADD DEVICE“ (2) pentru a adauga o camera in zona: In interfata de adaugare dispozitiv apasati butonul „IP Search“ pentru a cauta camerele din retea. IP-ul implicit al camerei este 192.168.1.10. Selectati camera dorita din lista si apoi apasati butonul „EditDevice“...
- Page 9 In interfata de editare ii puteti seta IP-ul camerei in conformitate cu reteaua interna de internet sau apasa pe butonul „Auto Get“ (1) pentru a-si lua automat informatiile necesare din retea. Dupa stabilirea IP-ului corect completati datele de acces ale camerei (2) (implicit „Name“=admin iar la „password“...
- Page 10 Dati dublu click pe camera adaugata si apoi trageti si plasati camera pe unul din canalele disponibile (1). Pentru a vedea imaginea transmisa de camera pe tot ecranul dati dublu click pe imagine iar in dreapta aveti disponibile comenzile de control ale camerei (2). 4.
- Page 11 5. Accesare camera din alta retea sau locatie Daca doriti adaugarea si accesarea camerei din alta locatie: De pe telefonul mobil: efectuati aceiasi pasi ca la configurarea ź prin Wi-fi dar cand adaugati dispozitivul selectati optiunea „Manual Add“ -> Introduceti numele dorit pentru dispozitiv -> introduceti IP-ul alocat camerei sau ID-ul gasit pe dispozitiv (exemplu: fc4efdc7cd416919).
- Page 12 va ca priza la care ati alimentat camera are impamantare. Este interzisa orice interventie/desfacere a camerei sau prelungire a cablului de alimentare, acestea duc la pierderea garantiei. Daca semnalul wifi este prea slab pot aparea pierderi de semnal, deconectari de la internet, erori de comunicare etc. Asigurati-va ca telefonul si camera se afla in aria de actiune a router-ului.
-
Page 13: Device Description
1. Device description 11 IR LEDs Clear image even in low light conditions Focus ring Adjust image sharpness HD lens Clearer and more defined image Dual PTZ system Easy horizontal and vertical rotation Built-in microphone Noise reduction technology for quality sound Quality ABS case Elegant and easy to clean RESET... - Page 14 2. Wi-fi configuration To configure the camera trough Wi-fi you need a smartphone and the “Xmeye” app. According to the used operating system, Android or iOS, you can download and install the app scanning the QR code bellow or searching it on Google Play Store or App Store. Xmeye Power the camera using the 5V/2A adapter included in the package.
- Page 15 For more detailes about the app please see Xmeye user manual on the CD. Next press “+” button to add a new camera in the device list. Select option “Quick Configuration (iOS) / WiFi Config (Android)” M a k e s u r e t h e s m a r t p h o n e i s connected to the same Wi-fi network as the camera.
- Page 16 The App will search all the cameras in the same network. You will hear a confirmation message from the camera when the setup is successful. Select the camera on the screen. Next you can modify the name of the camera (1) (depending on area or location), insert the access password of the camera (default there is no password) then press „OK”.
- Page 17 The image from the camera will be available on your phone. You can Pan-Tilt the image by glind your finger on the image. To acces a full menu of settings for the camera press Home button (1) on the screen. You can also control the camera with the bottom controls (2).
- Page 18 3. Wired configuration To configure the camera trough cable connection proceed as bellow: Power the camera using the included 5V/2A adapter ź Concect the camera to the wired network ź Install CMS software from the camera CD on a computer ź...
- Page 19 After creating the area select it (1) then click „ADD DEVICE“ button (2) to add a new camera: In this page press „IP Search“ button to search all IP cameras in the network. The default IP of the camera is 192.168.1.10. Select desired camera from the list then press „EditDevice“...
- Page 20 In the Edit device page you can press „Auto Get“ button (1) for the camera to take all the required informations from the network automatically. Next you have to insert the access information of the camera (2) (default „Name“=admin and for „password“ leave the field blank).
- Page 21 Double click the camera then drag and drop it to one of the channels on the right (1). To view the image full screen double click the image. You can also control the camera from the controls on the right (2).
- Page 22 5. Remote access of the camera If you wish to remotely access the camera proceed as bellow: From smartphone: follow the same procedure as for Wi-fi ź configuration but select option „Manual Add“ -> insert the desired n a m e f o r t h e c a m e r a - > i n s e r t t h e I P o r I D ( e x a m p l e : fc4efdc7cd416919) of the camera .
- Page 23 loss, interrupted internet connection, etc. Make sure your mobile device is the range of the wireless network. ź To improve product user experience we will update the app for camera periodically. If you press the “RESET” button for 10 sec the camera will be ź...
