Внимание
Данная платформа поддерживает функцию dual-display(два дисплея)/ triple-
display (три дисплея).
Режим расширения
(Расширение рабочего стола на
второй и третий монитор)
Режим «клонирование»
(Изображения на мониторах
совпадают)

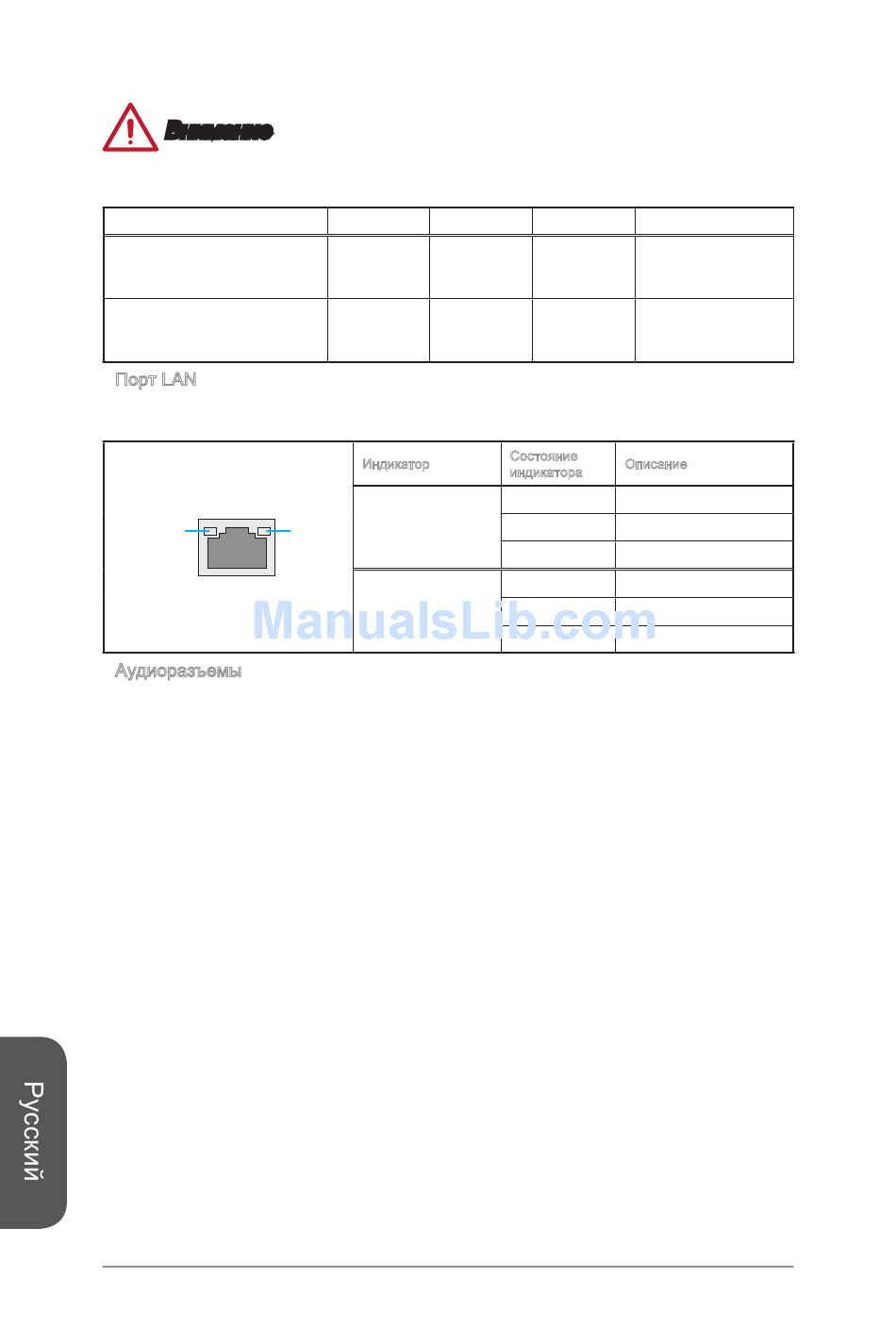

▶ Порт LAN
Стандартный разъем RJ-45 для подключения к локальной вычислительной сети
(LAN).
LINK/ACT
LED
▶ Аудиоразъемы
Эти разъемы используются для подключения аудиоустройств. Цвет гнезда
определяет функцию разъема.
■ Голубой — линейный вход: Служат для подключения внешних
источников звукового сигнала.
■ Зеленый — линейный выход: Разъем для подключения динамиков или
наушников.
■ Розовый — микрофон: Разъем для подключения микрофона.
HDMI+VGA HDMI+DVI
◯
◯
Индикатор
Link/ Activity LED
(Подключение/
SPEED
LED
Работа индикатора)
Speed LED
(Скорость передачи
данных)
Ru-8
VGA+DVI
◯ ◯
◯ ◯
Состояние
Описание
индикатора
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Выкл. 10 Мбит/с подключение
Зеленый 100 Мбит/с подключение
Оранжевый 1 Гбит/с подключение
HDMI+VGA+DVI
◯
◯
