Page 1

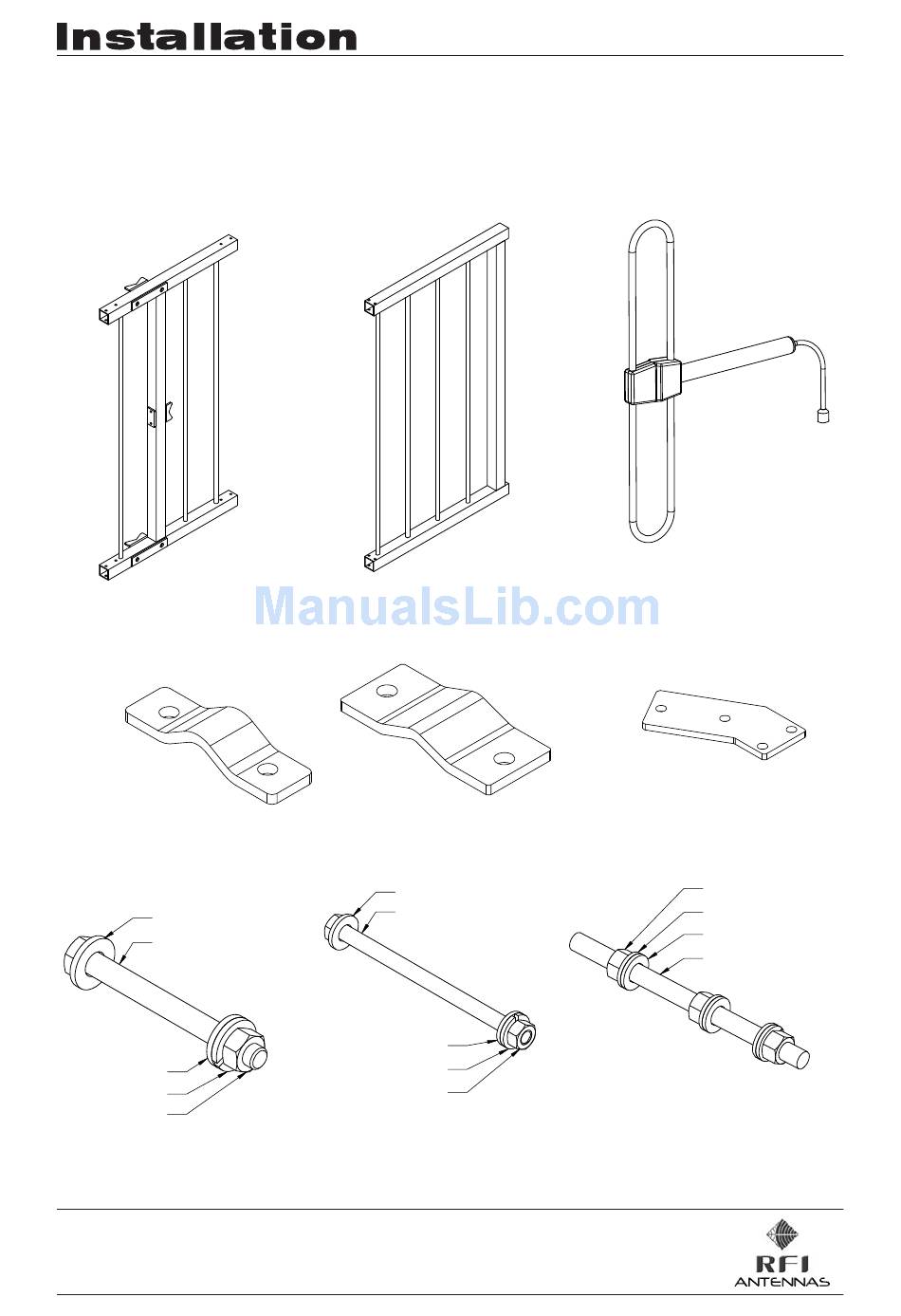

148-174 MHz CSA10-41-DIN ASSEMBLY INSTRUCTIONS COMPONENTS Before assembling your antenna please ensure that all the components below are included in the kit. M-8569 M-8569 M-8648 SIDE SCREENS CENTRE SCREEN DIPOLE ASSEMBLY QTY: 2 QTY: 1 QTY: 1 CORNER BRACKET LARGE CLAMP PLATE...
Page 2
148-174 MHz CSA10-41-DIN ANTENNA ASSEMBLY STEP 1: ASSEMBLE SIDE SCREENS TO CENTRE SCREEN AS PICTURED BELOW USING THE M8 BOLT ASSEMBLY AND CORNER BRACKETS INCLUDED IN THE KIT. TIGHTEN M8 BOLTS TO 25NM (19 lbf.ft) CORNER BRACKET SIDE SCREEN M8x80 BOLT ASSEMBLY...
148-174 MHz CSA10-41-DIN ASSEMBLY INSTRUCTIONS continued STEP 3: FIT THE 4 M16 THREADED ROD ASSEMBLIES TO THE CENTRE SCREEN AS DEPICTED BELOW. LEAVE APPROXIMATELY 150mm (6") PROTRUDING OUT THE BACK SIDE. TIGHTEN TO 70Nm (50lbf.ft) CENTRE SCREEN Approx. 150MM M16 THREADED BAR...
Page 4
148-174 MHz CSA10-41-DIN ASSEMBLY INSTRUCTIONS continued TYPICAL INSTALLATION SCREENED ARRAY ASSEMBLY CSA-10-41-DIN OUTRIGGER TOWER CLAMPS TOWER MOUNT POLE STRAIN RELIEVE FEED CABLE BACK TO SUPPORT STRUCTURE. SEAL CONNECTOR WITH A SUITABLE SELF AMALGAMATING TAPE. SCREENED ARRAY IS DESIGNED TO BE FIXED TO A TOWER MOUNTED POLE OR TOWER LEG.
