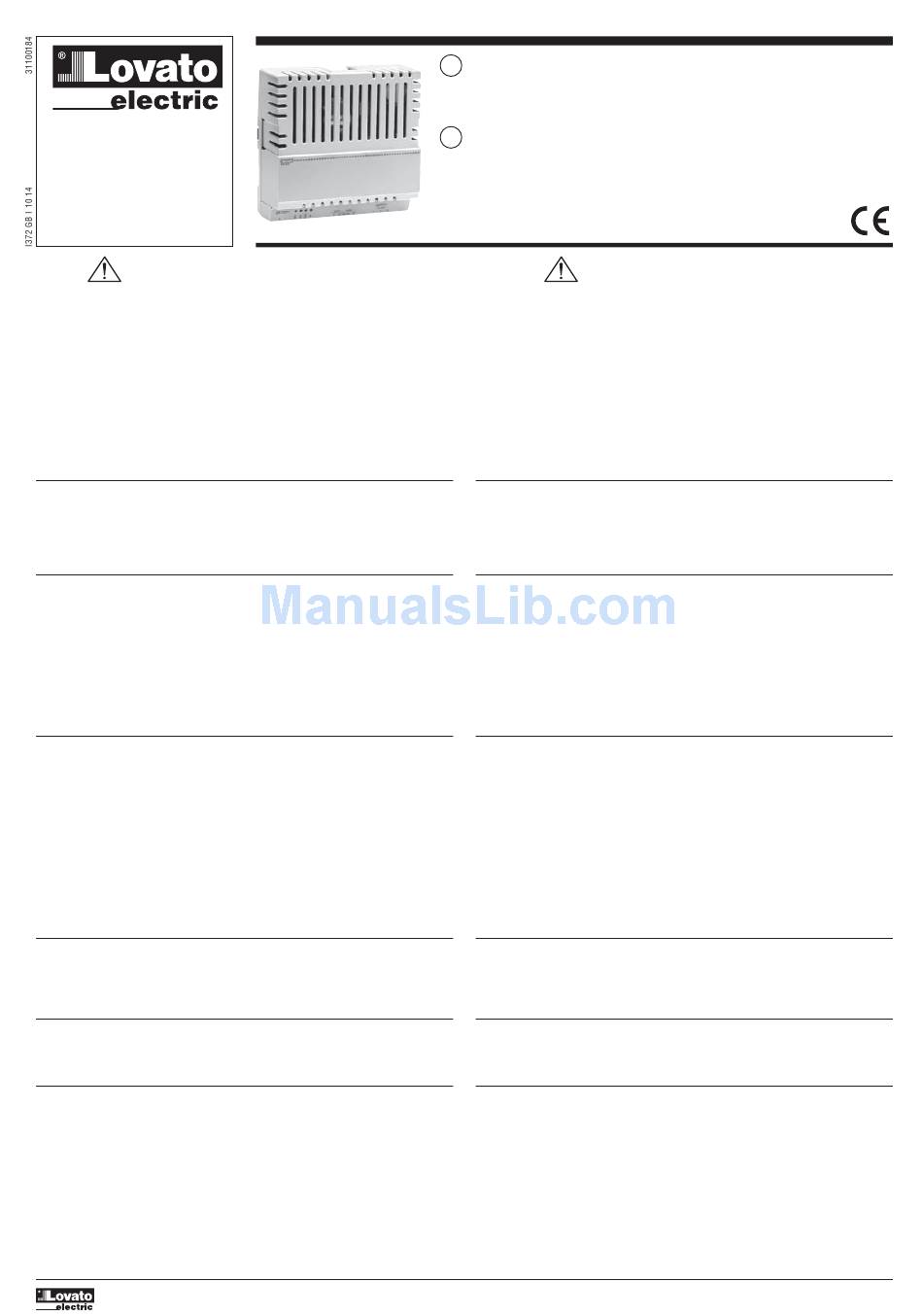

WARNING!

– Carefully read the manual before the installation or use.
– This equipment is to be installed by qualified personnel, complying to current standards, to avoid
damages or safety hazards.
– Disconnect the power supply before any connection or disconnection is done through the charger
terminal block.
– The manufacturer cannot be held responsible for electrical safety in case of improper use of the
equipment.
– Products illustrated herein are subject to alteration and changes without prior notice. The technical
data and description in this documentation are subject to alterations and changes at any time and
have no contractual value.
– A circuit breaker easy accessible must be included outside of the device.
– The device is exclusively intended for installation in areas accessible only to service personnel as
defined by chapter 1.2.13.5 of IEC/EN 60950-1.
– Clean the instrument with a soft dry cloth; do not use abrasives, liquid detergents or solvents.
IMPORTANT
– Do not use the battery charger in proximity of explosive gases and/or other inflammable material.
– Arrange for adequate air flow of the battery room during recharging.
– Should the battery charger be disconnected from the power supply for a long period of time, it is
recommended to disconnect the batteries from the battery charger. Connection for long periods of
inactivity may discharge the batteries.

INTRODUCTION

The "BCG" device is a battery charger working with constant voltage and constant current charge cycle
suitable for lead-acid batteries. Different versions are available: BCG 0612 (12V – 6A), BCG0524 (24V –
5A), BCG 01212 (12V – 12A) and BCG1024 (24V – 10A). The maximum current is then adjustable in a
range between 20% and 100% of full scale. The charging voltage is selectable between two levels and a
boost voltage can be applied as well.
The protection trips are indicated by LEDs and output contact.
The switching technology which BCGs are based on lets high efficiency and at the same time a wide
range of power supply.
Based, din rail or vertical mounting with the appropriate accessory (only BCG0612 and BCG0524
versions) can be choosen.

DESCRIPTION

– Switching technology
– Reduced weight and dimensions
– Wide range power supply (110...240VAC)
– High efficiency
– "Constant current" – "Constant voltage" charging cycle (DIN41773)
– 2 charging voltage levels selectable through dip switches (2.25V and 2.3V per battery element)
– Trimmable charging current (from 20% to 100% of rated value)
– External BOOST command to deeply charge the battery
– "Hiccup" function to charge the battery in case of battery voltage level lower than 50% of rated one
– "Low battery voltage", "short circuit" and "reverse battery" alarms.
– 4 signalling LEDs
– 1 relay output to remote the battery status (with changeover contact)
– Operating temperature -30...+55°C (70°C with derating)

SIGNALLING DESCRIPTION

LED "ON" (Power ON) indicates that the battery charge is power supplied.
LED "CHG" (CHARGE) means the charging current is higher than 30% of the set one.
LED "ALA" (ALARM) warns about an alarm condition.
LED "REV" (REVERSE) indicates that the battery connection is inverted.

ALARM RELAY

The battery charger is equipped with a normally powered changeover relay output. In case of alarms
("ALARM" or "REVERSE" LED on) the relay output is not powered.

CONNECTIONS

Keep the distance between the battery charger and the battery as short as possible; consider the use of
cables of the right size to avoid voltage drops which can cause an incorrect battery charging.
Connect all those devices which need the battery voltage directly to the battery poles and not to the
battery charger terminals.
Connect the battery poles to the device battery terminals before powering on the battery charger and
control the battery connection through REV LED it must be off.
Install a fuse at the battery charger output terminals (See technical characteristics).
GB AUTOMATIC BATTERY CHARGER

Instruction manual

I CARICA BATTERIE AUTOMATICO
Manuale operativo
BCG0612 - BCG0524
BCG1212 - BCG1024
ATTENZIONE!!
– Leggere attentamente il manuale prima dell'utilizzo e l'installazione.
– Questi apparecchi devono essere installati da personale qualificato, nel rispetto delle vigenti normative
impiantistiche, allo scopo di evitare danni a persone o cose.
– Sconnettere la rete di alimentazione prima di qualsiasi connessione o sconnessione sulla mersettiera
del carica batterie
– Il costruttore non si assume responsabilità in merito alla sicurezza elettrica in caso di utilizzo
improprio del dispositivo.
– Le descrizioni ed i dati contenuti in questo manuale sono suscettibili in qualsiasi momento di
evoluzioni o di modifiche, e non possono pertanto avere nessun valore contrattuale
– Un dispositivo di sezionamento facilmente accessibile deve essere incorporato all'esterno
dell'apparecchiatura.
– L'apparecchio è destinato esclusivamente all'installazione in aree accessibili al solo personale di
servizio come definito dal §1.2.13.5 della IEC/EN 60950-1.
– Pulire l'apparecchio con panno morbido, non usare prodotti abrasivi, detergenti liquidi o solventi.
IMPORTANTE
– Non utilizzare il carica batterie vicino a gas esplosivi o altro materiale infiammabile.
– Provvedere ad un'adeguata ventilazione del locale batterie durante la ricarica.
– Nel caso il carica batterie rimanga disalimentato per un lungo periodo si consiglia di scollegare le
batterie dal carica batterie. Mantenere il collegamento per lunghi periodi di inattività può provocare la
scarica delle batterie.
INTRODUZIONE
L'apparecchio "BCG" è un carica batterie a tensione e corrente costante per la carica in tampone di
batterie al piombo. Sono disponibili le versioni BCG 0612 (12V – 6A), BCG0524 (24V – 5A), BCG 01212
(12V – 12A) e BCG1024 (24V – 10A). La corrente massima è poi regolabile in un range compreso tra il
20% e 100% del fondo scala. La tensione di carica è invece selezionabile tra due livelli e su questi è
possibile applicare anche una tensione di boost.
Gli interventi delle protezioni presenti sono indicati tramite led e contatto di uscita.
La tecnologia switching con cui sono realizzati permette alta efficienza e nel contempo un ampio range di
alimentazione.
I "BCG" possono essere montati a fondo quadro, su guida din oppure a libro mediante l'apposito
accessorio ( solo versioni BCG 0612 e BCG0524).
DESCRIZIONE
– Tecnologia switching
– Dimensioni e peso contenuto
– Tensione di alimentazione a range esteso (110...240VAC)
– Alta efficienza
– Ciclo di carica "corrente costante" – "tensione costante" (DIN41773)
– 2 tensioni di carica impostabili da dip switch (2,25V e 2,3V elemento)
– Corrente di carica regolabile dal 20% al 100%
– Comando esterno di BOOST per carica a fondo della batteria
– Funzione "Hicc-up" per ricarica in presenza di batteria con tensione inferiore al 50% della nominale
– Allarmi di "Bassa tensione batteria", "Corto circuito" e "Batteria invertita".
– 4 LED di segnalazione
– 1 uscita a relè per remotazione stato carica batterie (con contatto in scambio)
– Temperatura di esercizio -30...+55°C (70°C con derating)
DESCRIZIONE DELLE SEGNALAZIONI
LED "ON" (Power ON) indica che l'apparecchio è alimentato.
LED "CHG" (CHARGE) indica che la corrente di carica è superiore al 30% di quella impostata.
LED "ALA" (ALARM) indica una condizione di allarme.
LED "REV" (REVERSE) indica che la batteria è connessa con polarità invertita.
RELÈ ALLARME
Il carica batterie dispone di una uscita di allarme a relè normalmente eccitato. Al verificarsi di una
condizione di allarme (LED "ALARM" o "REVERSE" acceso) o in mancanza della tensione di rete il relè si
diseccita.
COLLEGAMENTO
È buona norma posizionare il carica batteria il più vicino possibile alla batteria ed utilizzare cavi di
connessione di sezione adeguata; diversamente le cadute di tensione sui cavi non consentono una
corretta carica della batteria.
I dispositivi da alimentare devono essere connessi direttamente sui poli della batteria e non sui morsetti
del carica batterie.
Connettere la batteria prima di alimentare il dispositivo e verificare la corretta polarità mediante il LED REV.
Prevedere un fusibile in uscita al caricabatterie (vedi Caratteristiche Tecniche).
