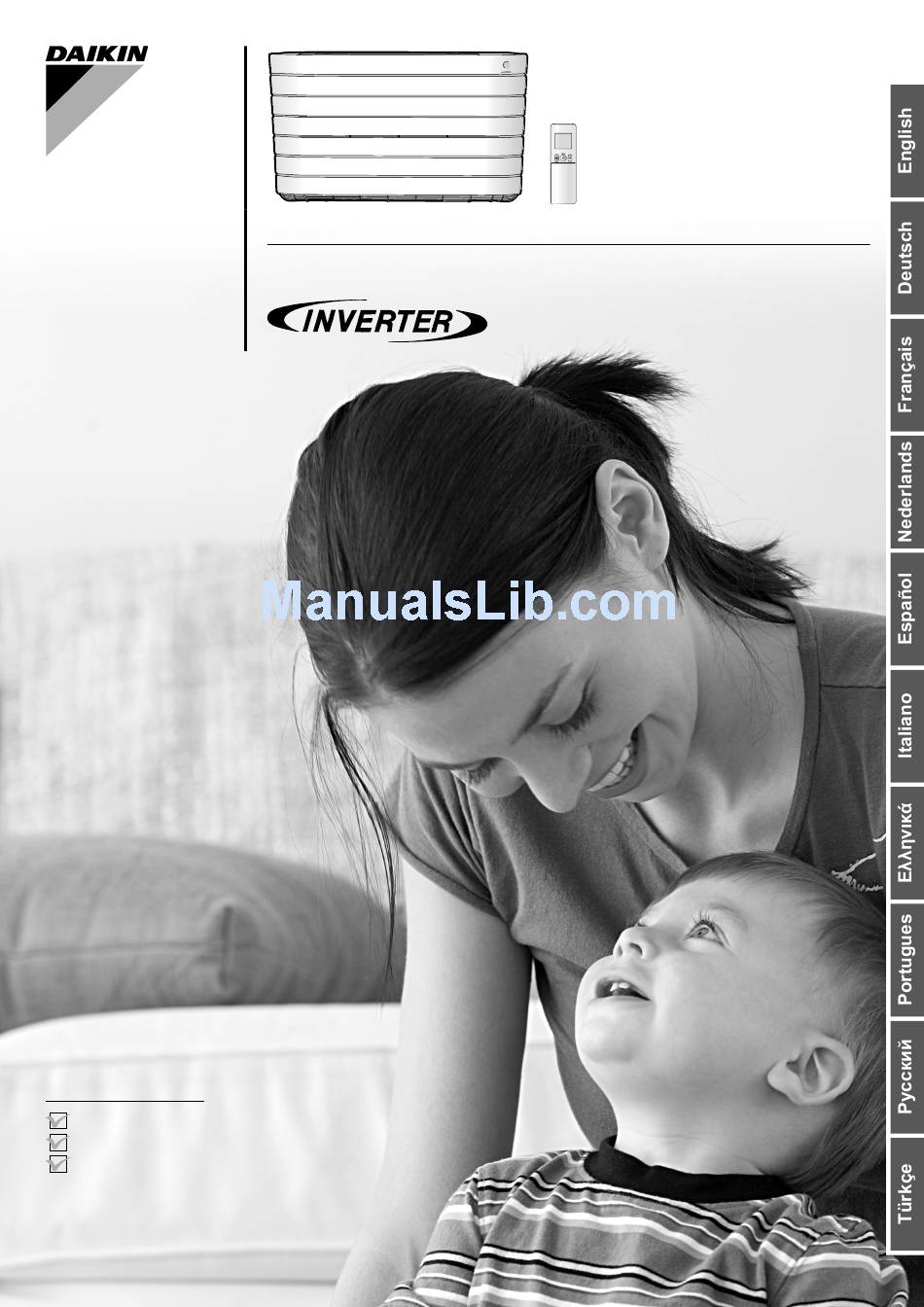

Page 1: Operation Manual
DAIKIN ROOM AIR CONDITIONER OPERATION MANUAL MODELS FVXG25K2V1B FVXG35K2V1B FVXG50K2V1B... - Page 2 Функции Комфорт и экономия Комфорт и экономия энергии энергии ТЕПЛОИЗЛУЧЕНИЕ Работа в режиме ОБОГРЕВА вместе с работой в режиме ТЕПЛОИЗ- ЛУЧЕНИЯ обеспечивает уют, а также бесшумный и энергосберегаю- щий процесс обогрева. Поверхность теплоизлучающей панели нагревается, и излучаемое от нее тепло нагревает окружающий воздух.
-
Page 3: Table Of Contents
Содержание Прочтите перед началом эксплуатации Меpы предосторожности ......Наименования компонентов ....... Подготовка к работе ........Эксплуатация Работа в режиме АВТО · СУШКИ · ОХЛАЖДЕНИЯ · ОБОГРЕВА · ВЕНТИЛЯТОРА ... Работа в режиме ТЕПЛОИЗЛУЧЕНИЯ......Установка температуры ....Регулировка направления и скорости воздушного потока ... Работа... -
Page 4: Меpы Предосторожности
Меpы предосторожности • Храните данную инструкцию там, где оператор может легко ее найти. • Перед эксплуатацией данного прибора внимательно изучите меры предосторожности, приведенные в данном руководстве. • Описанные в данном документе меры предосторожности делятся на два типа: ПРЕДУПРЕЖДЕНИЕ и ПРЕДОСТЕРЕЖЕНИЕ. Оба они содержат... - Page 5 ПРЕДОСТЕРЕЖЕНИЕ • Не размещайте восприимчивые к влаге предметы непосредственно под внутренним или наружным блоком. При определенных условиях конденсация на основном блоке или трубах с хладагентом, загрязненный воздушный фильтр или засоренный дренаж могут вызвать капание, что приведет к загрязнению или выходу из строя указанных предметов. •...
-
Page 6: Наименования Компонентов
Наименования компонентов Внутренний блок Жалюзи (вертикальные лопасти) • Жалюзи находятся внутри воздуховыпускного отверстия. ► Cтр. 14 Воздуховыпускное отверстие Створка (горизонтальная лопасть) ► Cтр. 14 Теплоизлучающая панель Передняя панель Воздухозаборное отверстие Датчик температуры в помещении • Измеряет температуру воздуха вокруг блока. Дисплей... - Page 7 Откройте переднюю панель Фиксатор перед- ней панели Веревки ПРЕДОСТЕРЕЖЕНИЕ • Во время работы в режиме ТЕПЛОИЗЛУ- ЧЕНИЯ поверхность теплоизлучающей панели сильно нагревается. Не прикасай- тесь к панели основного блока. После завершения работы не снимайте Воздушный фильтр панель, не выполняйте за ней уход и (верхний) очистку, пока...
- Page 8 Наименования компонентов Пульт дистанционного управления Передатчик сигнала Приемник Дисплей (ЖК-дисплей) • Служит для отображения текущих установок. (В целях пояснения на данном рисунке индикатор каждого компо- нента показан во включенном состоянии.) • Для использования пульта дистан- ционного управления направьте передатчик на внутренний блок. Если...
- Page 9 Откройте переднюю крышку Кнопка выбора РЕЖИМА • Выбор режима работы. (AВТО/СУШКА/ОХЛАЖДЕНИЕ/ ОБОГРЕВ/ВЕНТИЛЯТОР) ► Cтр. 11 Кнопка режима ЭКОНОМ • Работа в режиме ЭКОНОМ. ► Cтр. 18 Кнопка ПОВОРОТА • Регулировка направления Кнопка ТИХОЙ РАБОТЫ воздушного потока. ► Cтр. 14 • Работа...
-
Page 10: Подготовка К Работе
Подготовка к работе Для установки батареек Правильно располагайте Сдвиньте переднюю крышку для ее снятия. – и Установите две сухие батарейки раз- мера AAA.LR03 (щелочные). Установите переднюю крышку в перво- начальное положение. Для крепления держателя пульта дистанционного блока управления на стене Пульт... - Page 11 Включите выключатель • После включения питания створка внутреннего блока откроется и закроется один раз, чтобы настроиться на исходное положение. Для установки часов Нажмите кнопку • На ЖК-дисплее отобразится индикация “ ”. • Мигает индикация “ ” и “ ”. Нажмите кнопку для...
-
Page 12: Работа В Режиме Авто · Сушки
Работа в режиме АВТО · СУШКИ · ОХЛАЖДЕНИЯ · ОБОГРЕВА · ВЕНТИЛЯТОРА Кондиционер работает в выбираемом пользователем режиме. При следующем включении кондиционер запускается с последнего установ- ленного режима работы. Для начала эксплуатации Нажмите кнопку и выберите режим работы. • При каждом нажатии кнопки выполняется переход к следующему по счету режиму... -
Page 13: Работа В Режиме Теплоизлучения
Работа в режиме ТЕПЛОИЗЛУЧЕНИЯ Работа в режиме ТЕПЛОИЗЛУЧЕНИЯ обеспечивает уют, а также бесшу- мный и энергосберегающий процесс обогрева вместе с работой в режиме ОБОГРЕВА. Существует 2 режима работы в режиме ТЕПЛОИЗЛУЧЕНИЯ. Для включения работы в режиме ТЕПЛОИЗЛУЧЕНИЯ Нажмите кнопку и выберите работу в режиме ОБОГРЕВА. •... -
Page 14: Установка Температуры
Установка температуры Для изменения установки температуры Нажмите кнопку • Отображаемые элементы на ЖК-дисплее будут изменяться каждый раз при нажатии одной из кнопок. Работа в режиме Работа в режиме Работа в режиме Работа в режиме СУШКИ или ОБОГРЕВА или ОХЛАЖДЕНИЯ АВТО ВЕНТИЛЯТОРА... -
Page 15: Регулировка Направления И Скорости Воздушного Потока
Регулировка направления и скорости воздушного потока Для повышения комфортности среды можно регулировать направление воздушного потока. Для включения автоматического качания Направление воздушного потока вверх и вниз Нажмите кнопку • На ЖК-дисплее отобразится индикация “ ”. • Створка (горизонтальная лопасть) начнет поворачи- ваться. - Page 16 Регулировка направления и скорости воздушного потока Для корректировки установки скорости воздушного потока Нажмите кнопку • При каждом нажатии кнопки выполняется переход к следующей скорости воздуш- ного потока в указанной последовательности. Авто Тихая работа Низкая Средне-низкая внутреннего блока Высокая Средне-высокая Средняя •...
-
Page 17: Работа В Режиме Повышенной Мощности
Работа в режиме ПОВЫШЕННОЙ МОЩНОСТИ В режиме ПОВЫШЕННОЙ МОЩНОСТИ эффект охлаждения (обогрева) быстро доводится до максимума в любом режиме работы. Можно обеспе- чить максимальную производительность. Для включения режима ПОВЫШЕННОЙ МОЩНОСТИ Нажмите кнопку во время работы. • Работа в режиме ПОВЫШЕННОЙ МОЩНОСТИ завершается за 20 минут. Далее система... -
Page 18: Работа В Режиме Тихой Работы Наружного Блока
Работа в режиме ТИХОЙ РАБОТЫ НАРУЖНОГО БЛОКА В режиме ТИХОЙ РАБОТЫ НАРУЖНОГО БЛОКА понижается уровень шума наружного блока благодаря изменению частоты и скорости вентилятора в наружном блоке. Эта функция удобна в ночное время. Для включения режима ТИХОЙ РАБОТЫ НАРУЖНОГО БЛОКА Нажмите... -
Page 19: Работа В Режиме Эконом
Работа в режиме ЭКОНОМ Работа в режиме ЭКОНОМ представляет собой функцию, обеспечивающую эффективную работу при ограничении максимальной потребляемой мощности. Этот режим полезен в случае работы кондиционера совместно с другими отопительными приборами, чтобы не допустить срабатывания автоматического выключателя. Для включения режима ЭКОНОМ Нажмите... -
Page 20: Работа В Режиме Таймера Выкл
Работа в режиме ТАЙМЕРА ВЫКЛ Функции таймера используются для автоматического включения или выклю- чения кондиционера на ночь или в утренние часы. Можно пользоваться также комбинацией операций ТАЙМЕР ВЫКЛ и ТАЙМЕР ВКЛ. Для использования режима ТАЙМЕРА ВЫКЛ • Проверьте, правильно ли настроены часы. Если... -
Page 21: Работа В Режиме Таймера Вкл
Работа в режиме ТАЙМЕРА ВКЛ Для использования режима ТАЙМЕРА ВКЛ • Проверьте, правильно ли настроены часы. Если нет, установите на часах текущее время. ► Cтр. 10 Нажмите кнопку • На ЖК-дисплее отобразится индикация “ ”. • Мигает индикация “ ”. •... -
Page 22: Работа В Режиме Еженедельного Таймера
Работа в режиме ЕЖЕНЕДЕЛЬНОГО ТАЙМЕРА Для каждого дня недели можно сохранять до 4 установок по таймеру. Режим ЕЖЕНЕДЕЛЬНОГО ТАЙМЕРА удобен, если его настроить в соответствии с семейным распорядком дня. Использование в таких случаях режима ЕЖЕНЕДЕЛЬНОГО ТАЙМЕРА [Пример] Для дней недели с понедельника по пятницу задаются одни установки таймера, в то время как для выход- ных... - Page 23 Для использования режима ЕЖЕНЕДЕЛЬНОГО ТАЙМЕРА Режим установки • Убедитесь в том, что день недели и время установлены. Если нет, установите день недели и время. ► Cтр. 10 Программа 1 Программа 2 Программа 3 Программа 4 ВКЛ ВЫКЛ ВКЛ ВЫКЛ [Понедельник] 25°C 27°C 6:00...
- Page 24 Работа в режиме ЕЖЕНЕДЕЛЬНОГО ТАЙМЕРА Нажимайте кнопку для выбора нужного режима. • Время можно установить в диапазоне от 0:00 до 23:50 с шагом в 10 минут. • Чтобы вернуться к установке режима ТАЙМЕРА ВКЛ/ВЫКЛ, нажмите кнопку • При выборе установки ТАЙМЕРА ВЫКЛ перейдите к пункту Нажмите...
- Page 25 Режим копирования • Выполненное резервирование можно скопировать на другой день недели. Будет ско- пировано все резервирование выбранного дня недели. Программа 1 Программа 2 Программа 3 Программа 4 ВКЛ ВЫКЛ ВКЛ ВЫКЛ [Понедельник] 25°C 27°C 6:00 8:30 17:30 22:00 КОПИРОВАНИЕ КОПИРОВАНИЕ Программа...
- Page 26 Работа в режиме ЕЖЕНЕДЕЛЬНОГО ТАЙМЕРА Подтверждение резервирования • Резервирование можно подтвердить. Индикации установки Обычный Проверка Нажмите кнопку • Будет отображаться день недели и номер резервирования текущего дня. Нажмите кнопку для выбора дня недели и номер резервирования для подтверждения. • Для отображения подробной информации о резервировании нажмите кнопку •...
- Page 27 Для удаления резервирований Индивидуальное резервирование Нажмите кнопку • Будет отображаться день недели и номер резервирования. Нажмите кнопку для выбора дня недели и номера резервирования для удаления. Нажмите кнопку • Будет мигать индикация “ ” и “ ” или “ ”. Нажмите...
-
Page 28: Примечание По Мультисистеме
Примечание по мультисистеме В мультисистеме один наружный блок подключается к нескольким внутренним блокам. Выбор режима работы Помещение А Помещение B Если функция выбора приоритетного помещения присутствует, но неак- тивна, либо если она отсутствует. В случае функционирования более чем одного внутреннего Помещение... - Page 29 Блокировка режима ОХЛАЖДЕНИЕ/ОБОГРЕВ Для использования блокировки режима ОХЛАЖДЕНИЯ/ОБОГРЕВА требуется предварительное программирование во время монтажа. Обратитесь за помощью к своему уполномоченному дилеру. При использовании блокировки режима ОХЛАЖДЕНИЯ / ОБОГРЕВА блок принудительно устанавливается на работу либо в режиме ОХЛАЖДЕНИЯ, либо в режиме ОБОГРЕВА. Использование данной функции удобно, если необходимо установить в один и тот же режим...
-
Page 30: Уход И Очистка
Уход и очистка Быстрая справка Как открыть / закрыть переднюю панель Фиксатор передней панели • Переместите фиксаторы передней панели вниз на обеих сторонах и откройте переднюю панель. Разблокировать • Закройте переднюю панель и заблокируйте ее с помощью фиксаторов передней панели. Очистка... - Page 31 Воздушный фильтр Вытяните наружу воздуш- Если удаление пыли затруднено ные фильтры. • Промойте воздушные фильтры нейтральным мою- щим средством, разбавленным в теплой воде, а • Откройте переднюю панель. затем просушите их в тени. • Снимите оба воздушных фильтра (верхние). • Обязательно...
- Page 32 Уход и очистка Апатит-титановый фотокаталитический фильтр очистки воздуха [Замена] Снимите апатит-титановый Снимите выступы на каркасе фотокаталитический фильтра и вставьте новый фильтр. фильтр очистки воздуха. • Откройте переднюю панель и извлеките воздуш- ные фильтры. • Возьмите каркас за углубления и расцепите 4 лапки.
- Page 33 Снятие передней панели Снимите переднюю Очистите переднюю панель. панель. • Протрите ее мягкой тканью, смоченной в воде. • Допускается использование только нейтрального • Откройте переднюю панель. моющего средства. • Снимите крепежные веревки передней панели (2 местоположения) с передней решетки. Прикрепите переднюю панель.
- Page 34 Уход и очистка Проверьте блоки Убедитесь в том, что основание, подставка и другая арматура наружного блока не повреждены и не содержат следов коррозии. Убедитесь в отсутствии препятствий свободному прохождению воздуха через воздухозаборное отверстие и воздуховы- пускное отверстие внутреннего и наружного блоков. Проконтролируйте...
-
Page 35: Поиск И Устранение Неисправностей
Поиск и устранение неисправностей В данных случаях нет нарушений в работе. • Следующие случаи не являются неисправностями кондиционера, но заслуживают некоторых пояснений. Это не препятствует продолжению работы. Внутренний блок Слышен звук. Звук, похожий на течение воды Кондиционер прекратит генерировать • Этот... - Page 36 Поиск и устранение неисправностей • Меры по поиску и устранению неисправностей делятся на следующие два типа по способу устранения. Предпримите соответствующие меры в зависимости от возможной неисправности. Не является Работа внезапно прерывается. неисправностью (Мигает индикатор РАБОТЫ.) • В данных случаях нет нарушений в работе. •...
- Page 37 Выпуск потока горячего воздуха Вентилятор наружного блока вращается начинается не сразу после начала при неработающем кондиционере. работы в режиме ОБОГРЕВА. После останова работы • Вентилятор наружного блока продолжает вращаться • Кондиционер прогревается. Необходимо подождать около еще в течение 60 секунд для защиты системы. 1 –...
- Page 38 Поиск и устранение неисправностей Немедленно обратитесь в сервисный центр ПРЕДУПРЕЖДЕНИЕ При возникновении аномальной ситуации (например, при появлении запаха гари), прекратите работу и выключите выключатель. • Продолжение работы в аномальной ситуации может привести к неисправностям, поражению электрическим током или пожару. • Обратитесь...
- Page 39 Диагностика неисправностей с помощью пульта дистанционного управления • В зависимости от неисправности пульт дистанционного управления может принимать соответствующий код ошибки с внутреннего блока. Если кнопку удерживать нажатой в течение 5 секунд, в секции дисплея темпе- ратуры начнет мигать индикация “ ”.
- Page 40 Поиск и устранение неисправностей СВЕТОДИОД ПЕЧАТНОЙ ПЛАТЫ НАРУЖНОГО БЛОКА Серии 3MXS, 4MXS, 5MXS ЗЕЛЕНЫЙ КРАСНЫЙ МИКРОКОМПЬЮТЕР ОБНАРУЖЕНИЕ РАБОТАЕТ НОРМАЛЬНО НЕИСПРАВНОСТИ LED-A LED1 LED2 LED3 LED4 LED5 ДИАГНОСТИКА ОБЫЧНЫЙ ПРОКОНТРОЛИРУЙТЕ ВНУТРЕННИЙ БЛОК СРАБАТЫВАНИЕ УСТРОЙСТВА ЗАЩИТЫ ОТ ВЫСОКОГО ДАВЛЕНИЯ ИЛИ ОБЛЕДЕНЕНИЕ В РАБОТАЮЩЕМ ИЛИ РЕЗЕРВНОМ БЛОКЕ ∗...
- Page 41 ДЛЯ ЗАМЕТОК...
- Page 42 Quick Reference Two-dimensional bar code is a code for manufacturing. 3P276869-1 M10B205 (1103) HT...
