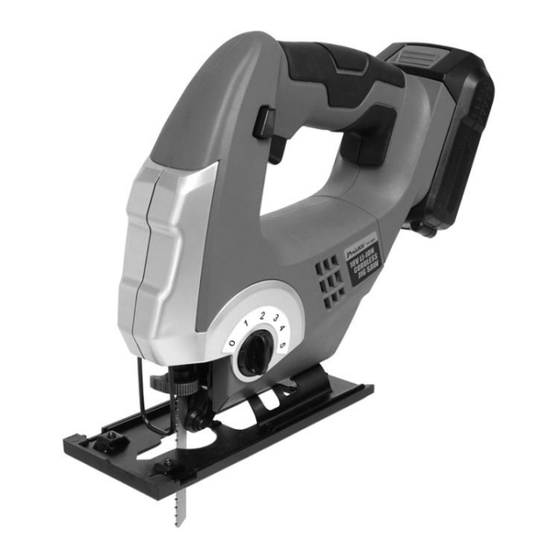

- Page 1 PT-1805 18V Li-Ion Cordless Jig Saw User’s Manual Edition 2017 © 2017 Copy Right by Prokit’s Industrial Co., Ltd.
- Page 2 PT-1805 User’s Manual Please read this handbook carefully before using the tool General Safety Rules WARNING Read all safety warnings and all instructions. Failure to follow all warnings and instructions may result in electric shock, fire and/or serious injury. Save all warnings and instructions for future reference The term “power tool”...
- Page 3 PT-1805 User’s Manual c) Avoid accidental starting. Ensure the switch is in the off position before plugging in. Carrying power tools with your finger on the switch or energizing power tools that have the switch on invites accidents. d) Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.
- Page 4 PT-1805 User’s Manual charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack. b) Use power tools only with specifically designated battery packs. Use of any other battery packs may create a risk of injury and fire.
-
Page 5: Technical Data
PT-1805 User’s Manual Safety Advice for Rechargeable Battery and Charger Use only the rechargeable battery from Pro’sKit and the provided charger. Only plug the battery charger in 230V for PT-1805F/G type and 120V for PT-1805A type mains. Protect battery and battery charger from humidity. Do not operate the battery charger outdoors. - Page 6 PT-1805 User’s Manual Jig Saw Blade Type T shank Bevel Angle Adjustment 0°~45° Model No. 5PT-1801-BAT Voltage: 18V DC 1500mA Battery Charging Time 1 hour Model No 5PT-1801-ADA 5PT-1801-ADF 5PT-1801-ADG Input Voltage 120V AC 60Hz 230V AC 50Hz 220V-240V AC 50Hz...
-
Page 7: Product Features
PT-1805 User’s Manual Product Features Lock-Off Button for On/Off Switch Saw blade chuck 6 Pendulum Selections Adjustable Bevel Angle Battery Charger Operation Instructions Insertion and Removal of Rechargeable Battery Ensuring the correct orientation between the battery and the battery compartment, insert the rechargeable battery into the power tool. Do not apply force when inserting the battery. - Page 8 PT-1805 User’s Manual Important! Only use the provided battery charger for charging the battery. FUEL GAUGE BATTERY PACKS Battery packs include a fuel gauge which consists of four red LED lights to indicate the level of charge remaining in the battery pack.
- Page 9 PT-1805 User’s Manual To switch off the tool, release the On/Off switch. Activate the lock-off button by pressing on it. Note: For safety reasons, the “on” switch couldn’t be locked; it must remain pressed during operation. When you released the switch, it always on “off”...
- Page 10 Therefore do not use any strong or inflammable cleaners such as petrol, paint thinner, turpentine or similar cleaning agents. Always keep air ventilation holes free of dust deposits to prevent overheating. Service For more information on PT-1805 series and other products, please visit www.prokits.com.tw www.prokits.com.tw...
- Page 11 PT-1805 User’s Manual PT-1805 18V 鋰電電鋸操作手冊 請在使用工具之前務必細心閱讀操作手冊 一般的安全規則 警告：請詳細閱讀以下所有指示說明，如不遵循下面所有指示，也許會有觸 電及火災並對人身安全造成嚴重傷害。請保存本說明書以備將來查閱。以下所有 警告中的術語“電動工具”一詞是指電源驅動(有線)電動工具，或者電池驅動(無 線)電動工具。 1) 工作區域 工作環境整潔，混亂的環境將可能帶來事故. 避免在可能發生爆炸的環境下使用電動工具，諸如在易燃的液體周圍， 者粉塵環境中，電動工具可能製造點燃火花。 使用電動工具時請使孩子和旁觀者遠離，因為分心可能使你失去對電動 工具的控制 2) 電器安全 充電器插頭必須匹配電源插座。不要採用任何方式修改插頭。 不要使 用沒有任何接地的電源插座。非修改的插頭和電源插座將減少電擊的風 險。 避免讓電動工具暴露在雨中或是潮濕的環境中. 雨水滲入電動工具中會 增加觸電的風險。 不要濫用電線：不可直接拉電源線把插頭由插座上拔下，不可提拉電源 線移動充電座，不要讓電源接觸熱源、油和尖銳物或運轉的部件。受損 或纏繞的電線會增加觸電危險。 在戶外操作電動工具必須充電時，使用適合戶外用外接電線，可降低電 擊的危險。 不要在潮濕的地方使用, 若需於潮濕的工作地點使用電動工具, 請使用 帶有電流式漏電斷路器（RCD）裝置的設備, 降低電擊的危險. 個人安全 工作期間，時刻保持清醒意識及並瞭解一般使用常識，不要在過度勞累...
- Page 12 PT-1805 User’s Manual 意外的情況發生。 穿著適宜，不要穿寬鬆衣服或佩戴首飾。讓您的頭髮，衣服和手套遠離 運轉部件。寬鬆衣服，會有可能會捲入運動部件。 若有提供除塵和集塵的設備，需確保他們連接完好且使用得當。使用這 些裝置可減少粉塵. 4) 電動工具的使用及維護 不要濫用電動工具。正確使用電動工具。會使你工作更有效率，更安全 電動工具的啟動開關若無法開啟或關閉，請勿使用，必須予以修理，否 則會有危險 存放電動工具或更換配件時請移除電源插頭或電池 ， 防止電動工具突然 啟動，造成傷害 電動工具必須貯存在兒童不能接觸的地方 。 不要讓對電動工具不熟悉或 操作說明不瞭解的人員使用 。 電動工具在未經訓練的使用者手中是危險 的 維護電動工具：檢查失調或運轉部件，零件破損情況及其它任何可能影 響電動工具操作的情形。如有損壞，電動工具必須修理後才能使用。很 多事故都是因為維護不良造成的。 適當的維護並保持配件清潔，會使其不易卡住而更易於使用 使用電動工具，更換配件時，必須嚴格根據操作說明及操作方法，考慮 工作環境及需完成的工作。不當的使用會產生危險狀況。 5) 電池的使用及維護 充電時請使用製造商原裝的充電器，不適合的充電器可能會造成火災. 請使用指定的電池包，任何其他電池包的使用可能造成機器損壞和火災 的危險。 當電池組不使用時，避免與其他金屬物體，如迴紋針，硬幣，鑰匙，釘 子，螺絲或其他小金屬物體連接電池端子，引起短路，這樣可能導致灼 傷或引起火災. 在惡劣環境下，電池裏的液體可能會滲出，請勿接觸。如果發生意外接 觸，用清水沖洗。如果眼睛接觸液體，請立即就醫。...
- Page 13 PT-1805 User’s Manual 金屬部位會導電，可能造成操作者觸電。 使用時請佩戴護耳罩，暴露於噪音下可能導致聽力損失。 5. 當電動工具和部件過熱時，需有充足的時間冷卻後再操作，並佩戴適當的防 護裝備。 6. 雙手必須遠離切割範圍，手不可以握在工件下端，如果不小心碰觸了鋸片可 能被割傷。 7. 先開動電動工具後再把工具放置在工件上切割，如果電動工具被夾在工件 中，會有反擊的危險。 8. 切割時必須把底盤正確地放置在工件上。鋸片如果歪斜了，可能斷裂或者造 成反擊。 9. 工作告一段落時，必須先關閉電動工具並等待機器完全靜止冷卻一段時間 後，才可以從鋸縫中拔出鋸刀。如此不但可以防止反擊，而且可以防止燙傷。 10. 只能使用未受損，功能正常的鋸片。彎曲或變鈍的鋸片可能斷裂，對鋸痕造 成負面影響或導致反彈。 11. 關機後不可以側壓鋸片來制止仍然繼續轉動的鋸片，鋸片可能因此受損、斷 裂或者造成反擊。 12. 固定好工件:使用固定裝置或老虎鉗固定工件，會比用手持握工件更牢固。 13. 等待電動工具完全靜止後才能夠放下機器。 關於可充電電池的安全公告 只能使用本公司提供的充電電池。 保持電池和充電器乾燥。不要將充電器在潮濕的戶外充電。當不使用和維修清潔 充電器前，請拔掉電源插頭。請特別注意保護電池，避免跌落到任何堅硬的地面 上，不使其受到壓力或任何其他形式的機械應力。電池須遠離極熱和極冷的環境。 不要打開或試圖修復電池或充電器。如果任何部件有缺陷，需由合格的維修技術 人員維修或送我們的服務部維修。適當的充電環境溫度在10℃到40℃之間，已充 電的電池可以在0℃到50℃環境溫度條件工作。如不使用時，請將電池儲存在乾 燥的環境。 重要! 危險! 切勿短路電池或將其置於濕氣中。勿將電池與可能造成短路的金...
- Page 14 PT-1805 User’s Manual 產品規格 型號 PT-1805A PT-1805F PT-1805G 額定電壓 18V DC 無負載振動頻率 0~2600 spm/min 0~2600 p/min 工作夾頭 快脫裝置 擺幅調節 6檔 衝程長度 14mm 金屬：6mm 鋸切深度 木材：60mm 鋸片頭型 T shank 充電時間 1小時 尺寸（包括電池） 220*220*75mm 重量（包括電池） 1.47kg 型號 5PT-1801-ADA 5PT-1801-ADF 5PT-1801-ADG 適 AC 220V-240V 輸入電壓...
- Page 15 PT-1805 User’s Manual 雙 向 安 全 電池釋放按鈕 產品功能 控制鎖 啟動開關 充電座 鋸片快脫裝置 6 檔擺幅調節 底座 防割傷裝置 操作方法 按照規定使用機器 本電動工具可以在穩固的底墊上，進行切割、挖割。適用的材料包括木材、塑膠、 金屬、陶片和橡膠等。本電動工具不僅能夠鋸直角，也可以鋸彎角，最大彎角角 度可達45度。 充電 本產品為鋰離子電池,首次使用請盡可能將可充電電池使用完。 1. 首先取下電池包，電池包上面的”+”,”-”符號，對準充電座上的”+”,”-” 符號方向，將電池包平直插入充電座到底，再連接充電電源插頭，自動開始充電。 2. 電池包在充電狀態時，充電座上左邊的紅燈會亮起，充電時間大約1~1.5小時， 電力充滿之後，紅燈熄滅，右邊的綠燈會亮起，請移除充電電源插頭。 重要! 僅使用本公司提供的電池充電器。 www.prokits.com.tw...
- Page 16 PT-1805 User’s Manual 電池電量顯示 電池包配有電量顯示功能，由四個紅色LED燈組成，用於指示電池包中剩餘的電 量。請按住”POWER”按鈕，LED燈會亮起指示剩餘電量。當剩餘電量低於可 用極限，則LED燈不會點亮，電池包需要進行充電作業。 溫控的過載保護裝置 依照規定在正常狀況下使用電動工具，機器不會過載。但是在強烈負載的狀況下 或者電池的溫度在許可溫度範圍 （攝氏0–50度） 以外， 電動工具會自動關閉。 如 果機器以低轉速繼續運作，必須等待電池的溫度恢復到許可的溫度範圍內，才能 夠再度以最高轉速運轉。 安裝、更換配件 本線鋸機有鋸片快脫裝置,不需要輔助工具。請確保線鋸機配件品質完好，扳起鋸 片快脫裝置後, 將鋸齒朝著切割方向推入衝擊杆底部，然後鬆開鋸片快脫裝置， 裝置會自動回彈並鎖住鋸片，若要取出配件，扳起鋸片夾頭快脫裝置，然後拿出 配件即可. 注意! 請確認鋸片是否已經裝牢。 鬆動的鋸片可能掉落並傷害您。 鋸背要套入導引輪的凹槽中。 啟動開關 先按住雙向安全控制鎖然后再按壓啟動開關， 線鋸機即開始工作， 若要關閉機器， 鬆開啟動開關即可停止工作； 控制衝擊次數 您可以無段式調節電動工具的衝擊次數。啟動開關上的施力大小，可以決定沖擊 次數的高低，輕按啟動開關沖擊次數低，按得越緊沖擊次數越高。 正確的衝擊次數必須視工件物料和工作狀況而定。唯有實際操作才能找出最合適 的衝擊次數。鋸割塑膠、鋁片時最好降低衝擊次數。 使用低衝擊次數長期工作之後，電動工具會變熱。此時得先取出鋸片，然後讓電 動工具以最大衝擊次數運作約 3 分鐘以幫助冷卻。...
- Page 17 當需要切割的位置位於工件中間而不是邊緣, 請先將底盤的前端靠在待切位置 上，鋸片不可以接觸工件， 接著再開動電動工具。 慢慢用力地將鋸片切入工件中， 直到整個底盤貼穩在工件表面后，便可以沿著鋸線繼續鋸割。 2. 鋸割金屬 使用高速設定切割軟金屬，例如鋁、 銅、 黃銅、 低碳鋼、 鍍鋅管、 管道金屬板等） 。 使用較低的速度切割塑料，例如瓷磚、層壓板、硬金屬和鑄造鐵。 當在薄金屬板上進行鋸切時，應在金屬下放置薄木板，並與金屬一起鋸切，以防 止金屬彎曲。 注意，線鋸必須能夠在切入材料之前自由移動。在鋸切期間，不要在鋸切方向上 推動鋸線。為了簡化鋸切並使金屬鋸條持續更長時間，對切割施加一點油。 切割金屬類物料時由於物料溫度升高較快，建議在鋸割線上塗抹冷卻劑或直接冷 水降溫。 注意：使用前請確保鋸片安裝固定良好。 鋸割小的或薄的工件時必須使用牢固的墊架固定好工件。 鋸割木材、夾板以及其它建材之前，請先檢查工件中是否隱藏了異物，例如釘子 和螺絲等。如果發現異物必須馬上拔除，以免損傷鋸片或其他危險發生。 維護和清潔 特別注意! 在電動工具上進行任何維護的工作（例如維修，更換工具等等），以及搬運、保 存電動工具之前，務必在非工作狀態及充電狀態下進行，務必取下機器上的工作 電池。 清潔時請使用乾燥或沾濕擰乾之毛巾。許多清潔劑含有化學物質，可能會損壞機 器的塑膠部件。所以，不要使用清潔力過強或易燃清洗劑，如汽油，油漆稀釋劑， 松節油或類似的清潔劑。 服務 更多關於 PT-1805系列的資訊及其它產品, 請訪問 www.prokits.com.tw www.prokits.com.tw...
- Page 18 PT-1805 User’s Manual PT-1805 18V 锂电池曲线锯机操作手册 请在使用工具之前务必细心阅读操作手册 电动工具通用安全警告 警告！阅读所有警告和所有说明。不遵照以下警告和说明会导致电 击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或 电池驱动（无线）电动工具。 a)工作场地的安全 1) 保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。 2) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工 具。电动工具产生的火花会点燃粉尘或气体。 3) 让儿童和旁观者离开后操作电动工具。注意力不集中会使你失去对 工具的控制。 b) 电气安全 1) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接 地的电动工具不能使用任何转换插头。未经改装的插头和相配的插 座将减少电击危险。 2) 避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地 会增加电击危险。 3) 不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加 电击危险。 4) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。 使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加 电击危险。 5) 当在户外使用电动工具时，使用适合户外使用的外接软线。适合户...
- Page 19 PT-1805 User’s Manual 2) 使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下 使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身 伤害。 3) 防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具 时处于关断位置。手指放在已接通电源的开关上或开关处于接通时 插入插头可能会导致危险。 4) 在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具 旋转零件上的扳手或钥匙会导致人身伤害。 5) 手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况 下能很好地控制电动工具。 6) 着装适当。不要穿宽松衣服或佩戴饰品。让你的衣服、手套和头发 远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。 7) 如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好 且使用得当。使用这些装置可减少尘屑引起的危险。 d) 电动工具使用和注意事项 1) 不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计 的电动工具会使你工作更有效、更安全。 2) 如果开关不能接通或关断工具电源，则不能使用该电动工具。不能 用开关来控制的电动工具是危险的且必须进行修理。 3) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔 掉插头和／或使电池盒与工具脱开。这种防护性措施将减少工具意 外起动的危险。 4) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟 悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未 经培训的用户手中是危险的。 5) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情...
- Page 20 PT-1805 User’s Manual 2) 只使用配有特制电池盒的电动工具。使用其他电池盒会发生损坏 和着火危险。 3) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、 钥匙、钉子、螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。 4) 在滥用条件下，液体会从电池中溅出；避免接触。如果无意间碰 到了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。从 电池中溅出的液体会发生腐蚀或燃烧。 f）维修 1) 让专业维修人员使用特定备件维修电动工具。这将保证所维修的 电动工具的安全。 电动工具附加安全警告 警告！ 在切削附件可能触及暗线或自身软线之处进行操作时， 要通过绝缘握持 面来握持工具。 切削附件碰到带电导线会使工具外露的金属零件带电从 而使操作者受到电击。 请使用夹具或采取其它可行的方法，把工件可靠地固定在稳定的平台 上。手持或用身体顶住 工件都是不稳定的，会导致操作失控。 剩余风险 使用设备时，可能出现本安全警示之外的其他剩余风险。 这些风险可能来 自使用不当，使用时间过长等。尽管遵守了相关的安全法规并采用了安 全 装备，某些风险仍然是无法避免的。这些风险包括： 接触旋转/运动部件时所导致的伤害风险。 更换部件或配件时所导致的伤害风险。...
- Page 21 PT-1805 User’s Manual 主配电板处关闭。 在电动工具工作之前， 请用金属探测器检查一下， 避免在切割时碰到电源线、 天然气管道及水管. 如有疑问请联系专业电工或您的公用事业供货商。 工作时请握住电动工具的绝缘部位，以免当电动工具接触到隐藏的电线时， 金属部位会导电，可能造成操作者触电。 使用时请佩戴护耳罩，暴露于噪音下可能导致听力损失。 当电动工具和部件过热时，需有充足的时间冷却后再操作，并佩戴适当的防 护装备。 双手必须远离切割范围，手不可以握在工件下端，如果不小心碰触了锯片可 能被割伤。 先开动电动工具后再把工具放置在工件上切割，如果电动工具被夹在工件 中，会有反击的危险。 切割时必须把底盘正确地放置在工件上。锯片如果歪斜了，可能断裂或者造 成反击。 工作告一段落时，必须先关闭电动工具并等待机器完全静止冷却一段时间 后， 才可以从锯缝中拔出锯刀。 如此不但可以防止反击， 而且可以防止烫伤。 10. 只能使用未受损，功能正常的锯片。弯曲或变钝的锯片可能断裂，对锯痕造 成负面影响或导致反弹。 11. 关机后不可以侧压锯片来制止仍然继续转动的锯片，锯片可能因此受损、断 裂或者造成反击。 12. 固定好工件:使用固定装置或老虎钳固定工件，会比用手持握工件更牢固。 13. 等待电动工具完全静止后才能够放下机器。 关于可充电电池的安全公告 只能使用本公司提供的充电电池。 保持电池和充电器干燥。不要将充电器在潮湿的户外充电。当不使用和维修清洁 充电器前，请拔掉电源插头。请特别注意保护电池，避免跌落到任何坚硬的地面 上， 不使其受到压力或任何其他形式的机械应力。 电池须远离极热和极冷的环境。...
- Page 22 PT-1805 User’s Manual 环境保护 废弃的带电产品切勿直接扔进垃圾箱，而是回收到政府设立的相应回收站内。 产品规格 型号 PT-1805A PT-1805F PT-1805G 额定电压 18V DC 无负载振动频率 0~2600 spm/min 0~2600 p/min 工作夹头 快脱装置 摆幅调节 6档 冲程长度 14mm 金属：6mm 锯切深度 木材：60mm 锯片頭型 T shank 充电时间 1小时 尺寸（包括电池） 220*220*75mm 重量（包括电池） 1.47kg 型号 5PT-1801-ADA 5PT-1801-ADF 5PT-1801-ADG 适...
- Page 23 PT-1805 User’s Manual 配件 3PCS 配件 100mm 高碳钢木锯片+100mm 高碳钢金属锯片+L 型 配件规格 扳手 产品功能 双向安全 电池释放按钮 控制锁 启动开关 充电座 锯片快脱装置 6 档摆幅调节 底座 防割伤装置 操作方法 按照规定使用机器 本电动工具可以在稳固的底垫上，进行切割、挖割。适用的材料包括木材、塑料、 金属、陶片和橡胶等。本电动工具不仅能够锯直角，也可以锯弯角，最大弯角角 度可达45度。 充电 本产品为锂离子电池,首次使用请尽可能将可充电电池使用完。 1. 首先取下电池包，电池包上面的”+”,”-”符号，对准充电座上的”+”,”-” 符号方向，将电池包平直插入充电座到底，再连接充电电源插头，自动开始充电。 2. 电池包在充电状态时，充电座上左边的红灯会亮起，充电时间大约1~1.5小时， 电力充满之后，红灯熄灭，右边的绿灯会亮起，请移除充电电源插头。 重要! 仅使用本公司提供的电池充电器。 www.prokits.com.tw...
- Page 24 PT-1805 User’s Manual 电池电量显示 电池包配有电量显示功能，由四个红色LED灯组成，用于指示电池包中剩余的电 量。请按住”POWER”按钮，LED灯会亮起指示剩余电量。当剩余电量低于可 用极限，则LED灯不会点亮，电池包需要进行充电作业。 温控的过载保护装置 依照规定在正常状况下使用电动工具，机器不会过载。但是在强烈负载的状况下 或者电池的温度在许可温度范围 （摄氏0–50度） 以外， 电动工具会自动关闭。 如 果机器以低转速继续运作，必须等待电池的温度恢复到许可的温度范围内，才能 够再度以最高转速运转。 安装、更换配件 本线锯机有锯片快脱装置,不需要辅助工具。请确保线锯机配件质量完好，扳起锯 片快脱装置后, 将锯齿朝着切割方向推入冲击杆底部，然后松开锯片快脱装置， 装置会自动回弹并锁住锯片，若要取出配件，扳起锯片夹头快脱装置，然后拿出 配件即可. 注意! 请确认锯片是否已经装牢。 松动的锯片可能掉落并伤害您。 锯背要套入导引轮的凹槽中。 启动开关 先按住双向安全控制锁然后再按压启动开关， 线锯机即开始工作， 若要关闭机器， 松开启动开关即可停止工作； 控制冲击次数 您可以无段式调节电动工具的冲击次数。启动开关上的施力大小，可以决定冲击 次数的高低，轻按启动开关冲击次数低，按得越紧冲击次数越高。 正确的冲击次数必须视工件物料和工作状况而定。唯有实际操作才能找出最合适 的冲击次数。锯割塑料、铝片时最好降低冲击次数。 使用低冲击次数长期工作之后，电动工具会变热。此时得先取出锯片，然后让电 动工具以最大冲击次数运作约 3 分钟以帮助冷却。...
- Page 25 PT-1805 User’s Manual 调整摆动幅度 您可以调节摆幅旋钮来调整摆动幅度， 摆幅调整旋钮共有6档， 0档摆动幅度最小， 适合精细切割（例如铁板。瓷砖等较硬材质），逐渐拨动摆幅旋钮，摆动幅度也 会跟着增加，5档摆动幅度最大，适合快速切割（例如木材、塑料等较软材质）。 防割伤装置 安装在机器上的防割伤装置， 可以防止操作者在工作时因为疏忽而碰触锯片， 因 此不可以将它拆除。 操作使用 请使用合格的线锯机配件产品，锯片需为“T”柄锯片, 并确认规格符合本产品的 装配尺寸. 1. 切入(潜锯) 切入的方式只能应用在木材、石膏夹板等较软的物料。请使用较短的锯片且角度 为0度时进行。 当需要切割的位置位于工件中间而不是边缘, 请先将底盘的前端靠在待切位置 上，锯片不可以接触工件，接着再开动电动工具。慢慢用力地将锯片切入工件中， 直到整个底盘贴稳在工件表面后，便可以沿着锯线继续锯割。 2. 锯割金属 使用高速设定切割软金属， 例如铝、 铜、 黄铜、 低碳钢、 镀锌管、 管道金属板等） 。 使用较低的速度切割塑料，例如瓷砖、层压板、硬金属和铸造铁。 当在薄金属板上进行锯切时，应在金属下放置薄木板，并与金属一起锯切，以防 止金属弯曲。 注意，线锯必须能够在切入材料之前自由移动。在锯切期间，不要在锯切方向上...
- Page 26 PT-1805 User’s Manual 器的塑料部件。所以，不要使用清洁力过强或易燃清洗剂，如汽油，油漆稀释剂， 松节油或类似的清洁剂。 服务 更多关于 PT-1805系列的信息及其它产品, 请访问 www.prokits.com.tw www.prokits.com.tw...
- Page 27 PT-1805 User’s Manual 中国地区产品保固卡 购买日期 公司名称 店章 联络电话 电子邮箱 联络地址 产品型号 □ PT-1805G ※ 在正常使用情况下， 自原购买日起 12 个月免费维修保证 （不含耗材、 消耗品） 。 ※ 产品保固卡需盖上店章、日期章，其保固效力始生效。 ※ 本卡请妥善保存，如需维修服务时，请出示本卡以为证明。 ※ 保固期满后，属调整、保养或是维修性质之服务，则酌收检修工时费用。若 有零件需更换，则零件费另计。 产品保固说明 保固期限内，如有下列情况者，维修中心则得酌收材料成本或修理费(由本公 司维修人员判定)： „ 对产品表面的损伤，包括外壳裂缝或刮痕 „ 因误用、疏忽、不当安装或测试，未经授权打开产品修理，修改产品或者任 何其它超出预期使用范围的原因所造成的损害 „ 因事故、火灾、电力变化、其它危害，或自然灾难所造成的损害。 非服务保证内容：...
- Page 28 PT-1805 User’s Manual 制造商：宝工实业股份有限公司 地 址：台湾新北市新店区民权路 130 巷 7 号 5 楼 电 话：886-2-22183233 E-mail: pk@mail.prokits.com.tw 生产商：上海宝工工具有限公司 地址：上海市浦东新区康桥东路1365弄25号 原产地：中国.上海 销售公司：深圳畅联贸易有限公司 地址：深圳市福田区红荔西路上步工业区403栋东座5楼 电话: 0755-83692415 传真: 0755-83692143 400服务热线：400-1699-629 E-mail: shenzhen@mail.prokits.com.tw 寶 工 實 業 股 份 有 限 公 司 PROKIT’S INDUSTRIES CO., LTD http://www.prokits.com.tw...
