merten MEG6212-40 series Operating Instructions

Taster plus mit RaumtemperaturreglerKapitel3:Taster3.1Taster Plus© Merten2005V6212-582-0009/09
de en Lieferumfang
Taster plus mit Raumtemperaturregler
Gebrauchsanleitung
A Taster
B Abdeckung
C Folie
D Sicherungsschraube
E Klett-Aufkleber (nur Taster 4fach)
System Fläche
Taster 2fach plus mit
Anschlüsse, Anzeigen und
Raumtemperaturregler
Bedienelemente
Art.-Nr. MEG6212-40../MEG6212-41..
System Fläche
Taster 4fach plus mit
Raumtemperaturregler
9
Art.-Nr. MEG6214-40../MEG6214-41..
1
3
5
7
Notwendiges Zubehör
– Komplettieren Sie den Taster plus mit einem
Design-Rahmen System Fläche.
1 - 8: Tasten
9 + 10: Display-Tasten
A Display
Zu Ihrer Sicherheit
B Beschriftungsfeld
C Staus-LED
D IR-Empfänger
¼ GEFAHR
Lebensgefahr durch elektrischen Strom.
Tastenfeld kennen lernen
Das Gerät darf nur von ausgebildeten Elektro-
Die sich gegenüberliegenden Tasten sind entweder als
fachkräften montiert und angeschlossen werden.
Einzeltasten oder als Tastenpaar parametrierbar. Je
Beachten Sie die länderspezifischen Vorschriften
nach Voreinstellung sind die Tasten mit unterschied-
sowie die gültigen KNX-Richtlinien.
lichen Funktionen belegt.
Nur für Taster 4fach:
Der Taster 4fach ist mit einem IR-Empfänger ausgestat-
tet, über den Sie den Taster mit jeder IR-Fernbedienung
Taster kennen lernen
steuern können. Jede Betätigung einer Taste 1-8 an der
Fernbedienung löst die Funktion der entsprechenden
Mit dem Taster plus mit Raumtemperaturregler (im
Taste 1-8 aus.g löst die Funktion der entsprechenden
Folgenden Taster genannt) stehen Ihnen vier (Taster
Taste 1-8 aus. Die Tasten 9 + 10 der Fernbedienung
2fach) bzw. acht (Taster 4fach) Tastflächen zur Verfü-
steuern die Tasten 9 + 10 des Displays.
gung. Die Tasten können mit verschiedenen Funktionen
frei belegt werden. Darüber hinaus ist ein Raumtempera-
turregler integriert, mit dem Sie verschiedene Reglungs-
arten realisieren können. Montageort
Tasterfunktionen:
Damit der integrierte Raumtemperaturregler optimal
– Schalten, Umschalten, Dimmen, Jalousiesteuerung
funktionieren kann, sollten Sie bei der Wahl des richtigen
– Szenenfunktion
Montageortes folgendes berücksichtigen:
– Melde- und Sperrfunktion
– Zeitsteuerung mit Synchronisiation, externe Tempera-
tur auswerten, Ventilatorsteuerung
Funktionen Raumtemperaturregler:
– Heizen/Kühlen mit einem Reglerausgang
– Heizen/Kühlen mit getrennten Reglerausgängen
– Heizen/Kühlen mit zwei Reglerausgängen
Der Taster wird direkt an den KNX angeschlossen und
vom Elektroinstallateur über die KNX-Tool-Software
(ETS) parametriert.
Störquellen
+ + +
A B C D E
+ + + +
+
Taster montieren
Taster 2fach und 4fach
1
2
A
10 9
10
B
2
2 1 Nur Taster 4fach
4
4
3
6
8
D C
Taster in Betrieb nehmen
1 Taster in den Programmierzustand bringen.
2 Laden Sie die physikalische Adresse und Applikati-
on aus der ETS in den Taster: Die rote Program-
mier-LED erlischt.
Hinweis für den Elektroinstallateur
|
Notieren Sie die für den Bediener wichtigen Ein-
stellungen, die Sie in der ETS vorgenommen ha-
ben, auf jeden Fall in der Konfigurationstabelle
(siehe „Tabelle der Voreinstellungen"), da nicht
alle einstellbaren Parameter im Display des Tas-
110...160 mm
ters angezeigt werden.
Diebstahlschutz
Taster 2fach und 4fach
1 2
3
Taster demontieren
½ VORSICHT
3
Das Gerät kann beschädigt werden.
Überprüfen Sie vor der Demontage des Tasters,
ob dieser mit einem Diebstahlschutz gesichert
ist. Entfernen Sie immer erst den Diebstahl-
schutz, bevor Sie den Taster abnehmen.
Taster beschriften
Beschriftungsfeld öffnen
1 2
=
Beschriftete Folien erstellen
Sie können sich auch mit einem beliebigen Layout-Pro-
gramm entsprechende Folienvorlagen erstellen und be-
drucken.
Größenvorgaben für Folien (in mm):
Taster Höhe Breite
2fach 31 34,8
4fach 62 34,8
Entnehmen Sie bitte der Bedienungsanleitung Ihres
Druckers, welche Art Folien Sie bedrucken können.
Verwenden Sie als Unterlage nur die beiliegende
|
farbige Folie, denn diese gewährleistet, dass die
unterhalb des Beschriftungsfeldes befindlichen
Tasten-LED's durchscheinen können.
Im Lieferumfang befinden sich zwei Ausfüh-
|
rungen der farbigen Folie: eine mit Aussparung in
der Mitte für den IR-Empfänger, eine ohne Aus-
sparung. Wenn Sie den Taster über eine IR-Fern-
bedienung steuern möchten, müssen Sie die
farbige Folie mit Aussparung verwenden. Ver-
wenden Sie immer nur eine der beiden farbigen
Folien.
Beschriftungsfeld schließen
1
Voreinstellungen
Der Elektroinstallateur nimmt bei der Montage des Tas-
ters verschiedene Einstellungen vor, die nötig sind, da-
mit Sie den Taster richtig bedienen können. Die
Erläuterungen, die Sie auf den folgenden Seiten finden,
sind zum großen Teil abhängig von diesen Einstellun-
gen. Welche dies sind, trägt der Elektoinstallateur für Sie
in eine Tabelle ein (siehe „Tabelle der Voreinstellungen").
Wenn Sie beim Lesen auf dieses
|
fen, bedeutet es, dass Sie den entsprechenden
Wert in der Tabelle nachschlagen können.
Allgemeines Raumtemperautrregler/
Display
Mit dem integrierten Raumtemperaturregler können Sie
verschiedene Regelungsarten realisieren.
Am Display können Sie wichtige Informationen ablesen
und einstellen:
• Solltemperatur
• Betriebsart (Komfort, Standby, Nacht, usw.)
• Arbeitstag/arbeitsfreier Tag
• Anzeigemodus (Soll-, Isttemperatur, Datum usw.)
• Hintergrundbeleuchtung
• Uhrzeit/Schaltzeit einstellen

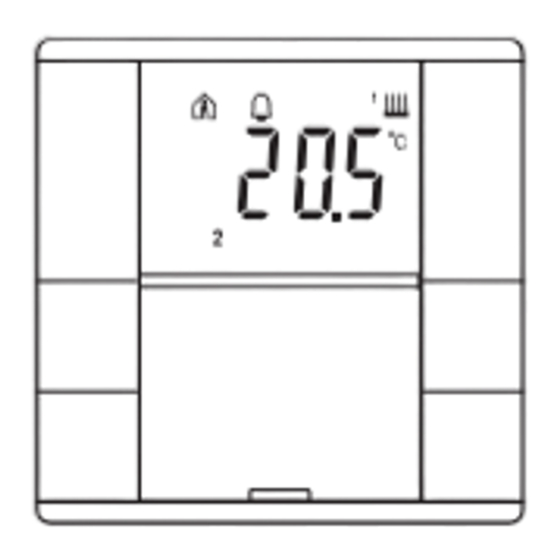

Das Display kennenlernen
Im Display finden Sie folgende Symbole:
Komfort-Betrieb oder Arbeitstag. Der Raum
wird auf die eingestellte Komfort-Solltempera-
tur geregelt.
Das blinkende Symbol bedeutet, dass die
Komfortverlängerung aktiv ist.
Standby-Betrieb oder arbeitsfreier Tag. Der
Raum wird auf die eingestellte Standby-Soll-
temperatur geregelt.
Nacht-Betrieb. Der Raum wird auf die einge-
stellte Nacht-Solltemperatur
Zeitsteuerung ist aktiv.
Dicke
Ständige Anzeige: Zeitsynchronisation ist er-
max. 0,15
folgt.
max. 0,15
Blinkende Anzeige: Zeitsynchronisation ist
nicht erfolgt, die angezeigte Uhrzeit ist mögli-
cherweise ungenau.
Alarm, Symbol blinkt. Bei Taster 4fach: zu-
sätzlich akustischer Warnton möglich
1 2 3 4 Wochentag-Anzeige .
5 6 7 In Verbindung mit : Ventilatorstufe
Menüpunkt „Hintergrundbeleuchtung einstel-
len" ist aktiviert.
Ventilator.
Regelart Heizen ist aktiv.
Regelart Kühlen ist aktiv.
Anzeige unter Symbol „Heizen" oder „Kühlen".
- Bei Heizen oder Kühlen:
„1": Solltemperatur ist noch nicht erreicht. Der
Regler heizt oder kühlt.
2
„2": Stufe 2 ist aktiviert (Anzeige nur, wenn
zweistufiges Heizen/Kühlen eingestellt ist.-
Bei Heizen und Kühlen: Zwei Modi stehen zur
Verfügung: Manuell oder Automatik
°C Temperaturanzeige in Grad Celsius
°F Temperaturanzeige in Grad Fahrenheit
88:88 Zeitanzeige bzw. Wertanzeige
Das Bedienermenü kennen lernen
Um die einzelnen Funktionen des Raumtemperaturreg-
lers abzurufen, steht Ihnen ein Bedienermenü zur Verfü-
gung.
In die Abdeckung des Displays ist eine Tasterwippe mit
drei Druckpunkten integriert: links, Mitte und rechts. Mit
diesen Tasten können Sie ins Bedienermenü gelangen,
hin und her blättern und einzelne Werte verändern.
Symbol tref-
Übersicht Menüstruktur
Solltemperatur Betriebsart
Arbeitstag/
Basisanzeige arbeitsfreier Tag
(aktuelle Temp.)
Anzeigemodus
t2.1 ... t2.4
t1.1 ... t1.4
Hintergrund-
Uhrzeit/Schaltzeit
beleuchtung
Stunden
einstellen
Minuten
einstellen
Tastendruck Ausgelöste Funktion
Mitte – Menü auswählen
Tastendruck lang* Speichern
Rückkehr zur Basisanzeige
Mitte –
Tastendruck kurz* Nächsten Menüpunkt auswählen
Links/Rechts –
Tastendruck kurz** Wert ändern
*Tastendruck lang = ca. 5 s
**Tastendruck kurz = ca. 1 s
Wenn Sie für den Zeitraum von ca. 1 min keine
|
geregelt.
Taste drücken, kehrt der Raumtemperaturregler
automatisch in die Basisanzeige zurück. Die Wer-
te vor Aufrufen des Bedienermenüs werden wie-
derhergestellt, evtl. durchgeführte
Änderungen werden nicht gespeichert.
.
