  • Page 1 DS216A DS214A INSTRUCTION MANUAL...
  • Page 2 The lightning flash with arrowhead synbol within an equilateral triangle is intended to alert the user to the presence of CAUTION uninsulated dangerous voltage within the product's enclosure, RISK OF ELECTRIC SHOCK that may be of sufficient magnitude to constitute a risk of electric DO NOT OPEN shock to persons.
  • Page 3 3pcs 24 bit high precision DSP ì Low distortion high dynamic frequency 20Hz~20kHz ì DS216A is 2 input 6 output include 5 configure model 2 2way 2 3way 4way 5way 6way ì DS214A is 2 input 4output include 4configure model 2 2way 3way 4way 2way sub.
  • Page 4: Front Panel

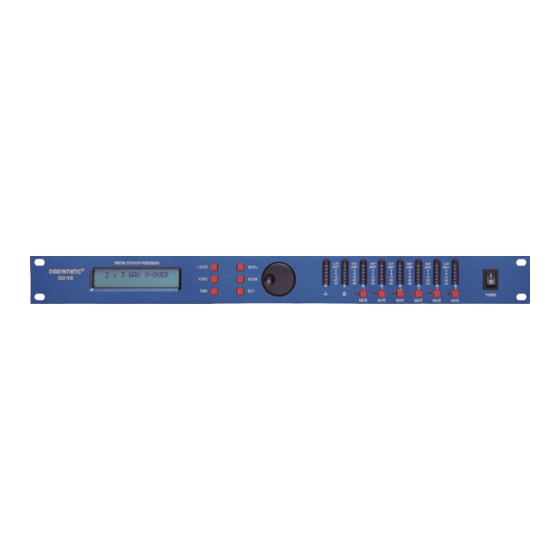

    FRONT PANEL DIGITAL SPEAKER PROCESSOR CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP CLIP <BACK NEXT> LIMIT LIMIT LIMIT LIMIT LIMIT LIMIT LIMIT LIMIT LIMIT LIMIT LIMIT LIMIT LIMIT LIMIT MENU ENTER GAIN QUIT POWER MUTE MUTE MUTE...
  • Page 5: Rear Panel

    Rear panel T500mA 1 Power Jack 2 Voltage adjustment switch 110V 220V 3 RS232 interface 4 XLR input and output terminal...
  • Page 6 OPERATION Xover Submen Push "MENU" button, use "BACK" "NEXT" "ENTER" to adjust X-OVER submenu, include: Load a xover: adjust a stored mode. Design a xover; design a xover mode, include a mode type, stereo connect control, input channel adjustment. Store a xover: Store all output setting of a X-OVER. There are 10 user memory. Each memory may have a name contains 16 letters.
  • Page 7: Operation

    OPERATION Wake up time Fade-in Volume rise to memory mode slowly. Mute hold all channels are mute. Delay Time/distance Delay unit display. Time(ms Metres Feets 4 Interface submenu Interface submenu include RS232 baud rate and address code setting. Select 2400 4800 9600 19200 38400 baud rate according different PC.
  • Page 8 OPERATION E HPF&LPF Op1 High Op1 High 4.00KHz Butwth 24dB 4.00KHz Butwth 24dB Push_Param button to change parameter indicator position rotate Param button to change parameter. Highpass frequency range 10Hz 16.0KHz Low pass frequency range 35Hz 22.0KHz ² Op2 LOW PEQ:2 2.00KHz Q=3.0 +0.0dB Push_Param button move indicate parameter rotate Param to adjust parameter.
  • Page 9 OPERATION Limiter include: LEVEL (-20dB~+15dB), attack (1~100)ms. HOLD (0~1000)ms. DECAY(0~1000)MS.H, Name of channel: Rotate Param to change the channel name. Name Name Low I, Input signal Op4 High source source sum A+B In this menu, LCD displays current input channel. Parameter can't be adjusted, can be check.
  • Page 10 PEQS GAIN Delay GAIN MUTE OUTPUT1 INPUT A HIGH PEQS Delay GAIN MUTE OUTPUT2 GAIN PEQS Delay GAIN MUTE OUTPUT 3 INPUT B HIGH PEQS Delay GAIN MUTE OUTPUT 4 Msub PEQS Delay GAIN MUTE OUTPUT 5 Delay PEQS GAIN MUTE OUTPUT 6 PEQS...
  • Page 11 PEQS GAIN Delay GAIN MUTE MUTE OUTPUT1 INPUT A HIGH PEQS Delay GAIN MUTE MUTE OUTPUT2 PEQS Delay GAIN MUTE MUTE OUTPUT 3 HIGH PEQS Delay GAIN MUTE MUTE OUTPUT 4 GAIN INPUT B Msub PEQS Delay GAIN MUTE MUTE OUTPUT 5 OUT 5&6:B OUT 5&6:A+B...
  • Page 12 OPERATION PEQS GAIN Delay GAIN LIMITER CLIP MUTE OUTPUT1 INPUT A HIGH CLIP PEQS Delay GAIN LIMITER MUTE OUTPUT2 GAIN INPUT B LIMITER MUTE PEQS Delay CLIP GAIN OUTPUT 3 OUT 3&4:B OUT 3&4:A+B LIMITER HIGH Delay CLIP PEQS GAIN MUTE OUTPUT 4 GAIN...
  • Page 13 Input Impedance CMRR >50dB 30Hz~20KHz Output Impedance Maxim output electrical level Vpp=4V Vpp=7.6V Frequency Resp. 20Hz~20.0kHz Dynamic Range Distortion 0.01%(THD) Mixman Delay Output gain -40dB~+6dB 0.5dB Input gain -40dB~+6dB 0.5dB Parametric Equalizer Filter Gain dB in 1dB steps Central Freq. 20Hz~20kHz 31 ISO Q value 0.5~10...
