Instalación de la cámara
1. Ajuste la cámara encima de
la placa de licencia posterior
usando los tornillos que fueron
proporcionados para dicha placa.
2. Pase los cables de la cámara por
el panel posterior del vehículo.
Tenga en cuenta que algunos
vehículos ya vienen con un orificio para pasar el cable .
En caso contrario, tendrá que perforar un orificio cerca
de la ubicación de la cámara para poder pasarlo
Instalación del transmisor

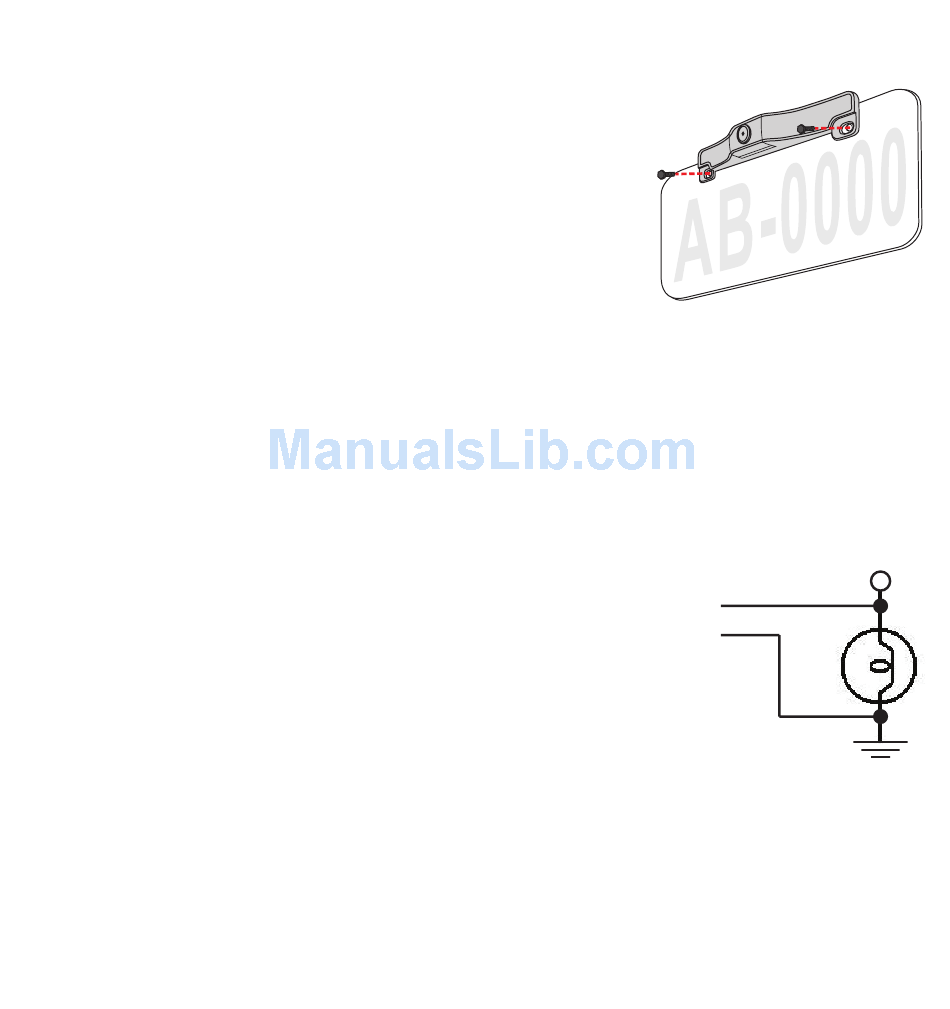

3. Conecte el suministro de energía
del transmisor y los cables de toma
de tierra al circuito de luces de
reversa del vehículo (ver diagrama).
Use los conectores de cable
proporcionados para conectar los cables de energía
del transmisor a los cables de luces reversos.
Otra posibilidad es que, el transmisor se conecte
directamente al circuito de reversa cruzando los cables
de luces de reversa y luego girando los cables del
Red
From
Transmitter
Black
+12 VDC
Backup Light
