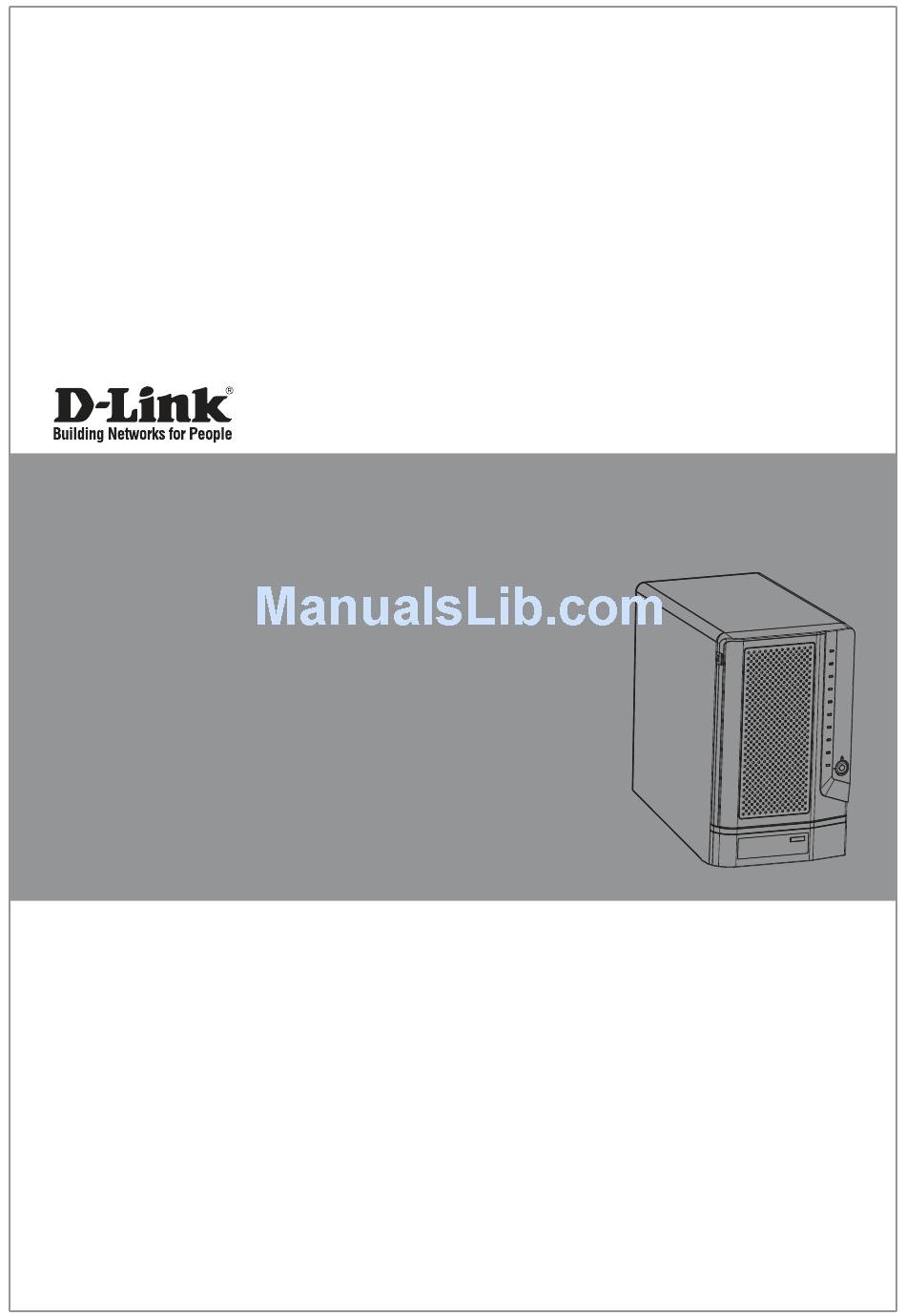

Quick Installation Guide

D-Link ShareCenter Pro 1200
This document will guide you through the basic installation
process for your new D-Link ShareCenter Pro 1200.
DNS-1200-05
Quick Installation Guide
Installations-Anleitung
Guide d'installation
Guía de instalación
Guida di Installazione
Documentation also available on
CD and via the D-Link Website

Advertisement

Table of Contents
loading

Related Manuals for D-Link DNS-1200-05

Summary of Contents for D-Link DNS-1200-05

  • Page 1: Quick Installation Guide

    Quick Installation Guide D-Link ShareCenter Pro 1200 This document will guide you through the basic installation process for your new D-Link ShareCenter Pro 1200. DNS-1200-05 Quick Installation Guide Installations-Anleitung Guide d’installation Guía de instalación Guida di Installazione Documentation also available on...

  • Page 2: Installation Steps

    This installation guide provides basic instructions for installing the DNS-1200-05 on your network. For additional information about how to use the ShareCenter, please see the User’s Manual which is available on the CD include in this package or from the D-Link support website.

  • Page 3: Hardware Overview

    System Information, HD Volume To switch on the device press the different Status screens. Information and Error Messages button once. To switch off the device hold the button down for 5 seconds. D-Link DNS-1200-05 Quick Installation Guide...

  • Page 4: Using The Oled

    Hard Drive Tray LED Lights Color Status Description Top LED Blue Static Disk is powered on and operational Bottom LED Green Blinking Disk is being accessed Static Disk has failed or is ofline D-Link DNS-1200-05 Quick Installation Guide...

  • Page 5: Hardware Installation

    2. Open the faceplate to access the drive bays. 3. Insert the tray into a bay. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 6 5. Connect an Ethernet cable to the available Ethernet port. This cable should connect the ShareCenter to your local network via a router or switch, or directly to a computer for coniguration. 6. Connect the supplied power adapter to the power receptacle. D-Link DNS-1200-05 Quick Installation Guide...

  • Page 7: Easy Search Utility

    IP address in the range of 169.254.0.0 to 169.254.255.255. It is recommended to use the included D-Link Easy Search Utility when accessing and coniguring the ShareCenter for the irst time. If you want to...

  • Page 8: Getting Started

    ShareCenter. If your network is using a DHCP server and the computer receives IP settings from DHCP server, the ShareCenter will automatically be in the same subnet. Select System Administrator and leave the password ield blank. Click Login. D-Link DNS-1200-05 Quick Installation Guide...

  • Page 9: System Wizard

    Click Next to continue. This window can conigure the LAN 1 settings. Click Next to continue. This window can conigure the LAN 2 settings. Click Next to continue. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 10 Select the configuration type of the volume, Standard, JBOD, RAID 0, RAID1, RAID5 or RAID 6. Tick the corresponding check box to select the hard disk(s) in the array and spare. Click Next to continue. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 11 A warning message appears before starting to create the volume. The volume is being created. The status bar displays the percentage of completion in real time. The ShareCenter is saving the settings. After saving the settings, the Homepage window will appear. D-Link DNS-1200-05 Quick Installation Guide...

  • Page 12: Mapping A Drive

    Mapping a Drive You can use the D-Link Easy Search Utility to map drives to your computer. Insert the ShareCenter CD into your CD-ROM drive. Click Easy Search Utility. The Easy Search Utility will load and detect any ShareCenter devices that are on the local network.
  • Page 13 Double-click the My Computer icon on your desktop. Double-click the mapped drive to access the iles and folders. D-Link DNS-1200-05 Quick Installation Guide...

  • Page 14: Technical Support

    Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm) (BT 10ppm, other carriers may vary.) Ireland (Mon-Fri) All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm) Phone rates: €0.05ppm peak, €0.045ppm off peak times D-Link DNS-1200-05 Quick Installation Guide...
  • Page 15 Schnellinstallationsanleitung Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation des DNS-1200-05 in Ihrem Netzwerk. Zusätzliche Informationen zur Verwendung des ShareCenter inden Sie im Benutzerhandbuch, das Ihnen auf der CD, die diesem Paket beiliegt, oder über die D-Link Support-Website zur Verfügung steht.
  • Page 16 Drücken Sie einmal auf die Systeminformationen, um das Gerät einzuschalten. Taste, um zwischen den Informationen zu den logischen Um das Gerät auszuschalten, verschiedenen Statusangaben Festplattenlaufwerken sowie halten Sie die Taste 5 Sekunden zu wechseln. Fehlermeldungen lang gedrückt. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 17 An jedem Festplattenlaufwerkfach beinden sich 2 LED-Anzeigelämpchen. Die Bedeutung der LED-Farben werden unten erläutert: LED-Anzeigen des Farbe Status Beschreibung Festplattenlaufwerkfachs Obere LED Blau Statisch Datenträger ist eingeschaltet und betriebsbereit Untere LED Grün Blinkt Auf Datenträger wird zugegriffen Statisch Datenträgerfehler oder ofline D-Link DNS-1200-05 Quick Installation Guide...
  • Page 18 Kreis gekennzeichnet und die anderen zwei Löcher beinden sich auf der anderen Seite des Laufwerkfachs. 2. Öffnen Sie die Abdeckung, um Zugang zu den Laufwerkschächten zu bekommen. 3. Stecken Sie das Fach in einen Schacht. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 19 Ethernet-Port an. Mit diesem Kabel wird das ShareCenter über einen Router oder Switch mit Ihrem lokalen Netzwerk oder direkt mit einem Computer zwecks Koniguration verbunden. 6. Schließen Sie das Netzkabel (Stromadapter) an die Steckdose an. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 20 über DHCP zugewiesene IP-Adresse empfängt, verwendet es standardmäßig eine selbst zugewiesene IP-Adresse in dem Bereich 169.254.0.0 bis 169.254.255.255.. Es wird empfohlen, dass Sie das zum Lieferumfang gehörende D-Link Easy Search- Programm verwenden, wenn Sie das erste Mal auf das ShareCenter zugreifen und es konigurieren.

  • Page 21: Erste Schritte

    ShareCenter. Verwendet Ihr Netzwerk einen DHCP-Server und der Computer erhält die IP-Einstellungen vom DHCP-Server, ist das ShareCenter automatisch im gleichen Subnetz. Wählen Sie System Administrator und llassen Sie das Kennwortfeld leer. Klicken Sie auf Login D-Link DNS-1200-05 Quick Installation Guide...
  • Page 22 Klicken Sie auf Next(Weiter), um fortzufahren. In diesem Fenster können Sie die Einstellungen für LAN 1 vornehmen. Klicken Sie auf Next(Weiter), um fortzufahren. In diesem Fenster können Sie die Einstellungen für LAN 2 vornehmen. Klicken Sie auf Next(Weiter), um fortzufahren. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 23 Wählen Sie den Konigurationstyp des logischen Laufwerks: Standard, JBOD, RAID 0, RAID 1, RAID 5 oder RAID 6. Markieren Sie zur Wahl der Festplatte(n) für Array und Reserve die entsprechenden Kontrollkästchen. Klicken Sie auf Next(Weiter), um fortzufahren. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 24 Es erscheint eine Warnmeldung, bevor die Erstellung des logischen Laufwerks beginnt. Das logische Laufwerk wird erstellt. Der Status des Vorgangs wird in Echtzeit als Prozentwert auf der Statusleiste angezeigt. Das ShareCenter speichert die Einstellungen. Die Startseite wird angezeigt. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 25 Laufwerke zuordnen Sie können das Easy Search-Programm von D-Link verwenden, um Ihrem Computer Laufwerke zuzuordnen. Legen Sie die ShareCenter-CD in Ihr CD-ROM-Laufwerk ein. Klicken Sie auf Easy Search Utility (Easy Search- Programm). Das Easy Search-Programm wird geladen und erkennt alle ShareCenter-Geräte im lokalen Netzwerk.
  • Page 26 Doppelklicken Sie auf Ihrem Desktop auf das Symbol 'Arbeitsplatz'. Doppelklicken Sie auf das zugeordnete Laufwerk, um auf die Dateien und Ordner zuzugreifen. D-Link DNS-1200-05 Quick Installation Guide...

  • Page 27: Technische Unterstützung

    0,116 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr Schweiz: Web: http://www.dlink.ch Telefon: +41(0)848 331100 0,08 CHF pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr * Gebühren aus Mobilnetzen und von anderen Providern können abweichen. D-Link DNS-1200-05 Quick Installation Guide...

  • Page 28: Procédure D'installation

    DNS-1200-05 Ce guide d'installation fournit des instructions élémentaires qui vous aideront à installer le DNS-1200-05 sur votre réseau. Pour obtenir des informations complémentaires sur l'utilisation du ShareCenter, consultez le Manuel d'utilisation, disponible sur le CD joint à ce coffret, ou sur le site Web d'assistance D-Link.

  • Page 29: Description Du Matériel

    Appuyez sur le bouton pendant écran d’état à l’autre. d'erreur 5 secondes pour le mettre hors tension. D-Link DNS-1200-05 Quick Installation Guide...

  • Page 30: Voyants Lumineux

    Voyants des tiroirs de Couleur État Description disques durs Voyant supérieur Bleu Fixe Le disque dur est sous tension et opérationnel Voyant inférieur Vert Clignote L'appareil accède au disque Rouge Fixe Panne de disque ou hors ligne D-Link DNS-1200-05 Quick Installation Guide...

  • Page 31: Installation Du Matériel

    Deux trous sont entourés en rouge sur l'illustration et les deux autres trous se trouvent de l'autre côté du tiroir. 2. Ouvrez la façade pour accéder aux baies de disques. 3. Insérez le tiroir dans une baie. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 32 5. Branchez un câble Ethernet au port Ethernet disponible. Ce câble doit relier le ShareCenter à votre réseau local, via un routeur ou un commutateur, ou directement à un ordinateur pour sa coniguration. 6. Branchez l’adaptateur secteur inclus dans la iche d'alimentation. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 33 IP par DHCP, une adresse IP lui est automatiquement attribuée par défaut dans la plage d'adresses 169.254.0.0 à 169.254.255.255. Il est recommandé d’utiliser l’utilitaire Easy Search de D-Link joint lorsque vous accédez au ShareCenter et que vous le conigurez pour la première fois. Pour modiier l’adresse IP avant de vous connecter ou si vous ne parvenez pas à...

  • Page 34: Mise En Route

    ShareCenter. Si le réseau utilise un serveur DHCP et que l'ordinateur reçoit des paramètres IP par serveur DHCP, le ShareCenter sera automatiquement sur le même sous-réseau. Sélectionnez Administrateur système et laissez la zone de mot de passe vide. Cliquez sur Login. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 35 Cliquez sur Next (Suivant) pour continuer. Cette fenêtre permet de conigurer les paramètres du réseau local 1. Cliquez sur Next (Suivant) pour continuer. Cette fenêtre permet de conigurer les paramètres du réseau local 2. Cliquez sur Next (Suivant) pour continuer. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 36 Sélectionnez le type de coniguration du volume : Standard, JBOD, RAID 0, RAID 1, RAID 5 ou RAID 6. Cochez la case correspondant au(x) disque(s) dur(s) en matrice et réserve. Cliquez sur Next (Suivant) pour continuer. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 37 à créer le volume. Le volume est en cours de création. La barre d'état afiche le pourcentage de progression en temps réel. Le ShareCenter enregistre les paramètres. Après l'enregistrement des paramètres, la page d'accueil s'afiche. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 38 Mise en correspondance des disques Vous pouvez utiliser l’utilitaire Easy Search de D-Link pour connecter des disques à votre ordinateur. Insérez le CD du ShareCenter dans le lecteur CD. Cliquez sur Easy Search Utility. L’utilitaire Easy Search charge et détecte les périphériques ShareCenter présents sur le réseau local.
  • Page 39 Double-cliquez sur l’icône Poste de travail de votre Bureau. Double-cliquez sur le disque connecté pour accéder aux ichiers et dossiers. D-Link DNS-1200-05 Quick Installation Guide...

  • Page 40: Assistance Technique

    Assistance Technique Assistance technique D-Link sur internet :http://www.dlink.fr Assistance technique D-Link par téléphone : 0820 0803 03 0.12 € TTC/min depuis un poste ixe Du lundi au vendredi de 9h à 19h (hors jours fériés) D-Link DNS-1200-05 Quick Installation Guide...

  • Page 41: Pasos Para La Instalación

    DNS-1200-05 Esta guía de instalación proporciona instrucciones básicas para la instalación de DNS-1200-05 en su red. Para obtener información adicional acerca de cómo utilizar el ShareCenter, consulte el Manual del usuario disponible en el CD incluido en el paquete o en el sitio web de asistencia de D-Link.

  • Page 42: Descripción General Del Hardware

    Para apagar el dispositivo, estado. disco duro y mensajes de error mantenga pulsado el botón durante 5 segundos. D-Link DNS-1200-05 Quick Installation Guide...

  • Page 43: Indicadores Led

    Color Estado Descripción de disco duro LED superior Azul Fijo El disco está encendido y en funcionamiento LED inferior Verde Parpadeante Se está accediendo al disco Rojo Fijo El disco ha fallado o está desconectado D-Link DNS-1200-05 Quick Installation Guide...

  • Page 44: Instalación Del Hardware

    2. Abra la tapa para acceder a las bahías de la unidad. 3. Introduzca la bandeja en una bahía. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 45 Este cable debe conectar el ShareCenter a la red local a través de un router o un conmutador o directamente a un ordenador para la coniguración. 6. Conecte el adaptador de alimentación suministrado al receptáculo de alimentación. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 46 IP dentro del rango de 169.254.0.0 a 169.254.255.255. Se recomienda usar la utilidad Easy Search de D-Link incluida al acceder y conigurar por primera vez el ShareCenter. Si desea cambiar la dirección IP antes de iniciar sesión o no es capaz de conectar con la dirección IP del ShareCenter, puede usar la utilidad Easy Search...
  • Page 47 DHCP y el ordenador recibe parámetros IP del servidor DHCP, el ShareCenter estará automáticamente en la misma subred. Seleccione Administrador del sistema y deje en blanco el campo de la contraseña. Haga clic en Inicio de sesión. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 48 Haga clic en Siguiente para continuar. En esta ventana se pueden conigurar los parámetros de LAN 1. Haga clic en Siguiente para continuar. En esta ventana se pueden conigurar los parámetros de LAN 2. Haga clic en Siguiente para continuar. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 49 Seleccione el tipo de coniguración del volumen, Estándar, JBOD, RAID 0, RAID1, RAID5 o RAID 6. Marque la casilla de veriicación correspondiente para seleccionar los discos duros en la matriz y la unidad de repuesto. Haga clic en Siguiente para continuar. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 50 Se está creando el volumen. La barra de estado muestra el porcentaje de ejecución en tiempo real. El ShareCenter está guardando los parámetros. Una vez guardados los parámetros, se mostrará la ventana de la página de inicio. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 51 Asignación de una unidad Puede usar la utilidad Easy Search de D-Link para asignar unidades al ordenador. Inserte el CD de ShareCenter en la unidad de CD-ROM. Haga clic en Utilidad Easy Search. La utilidad Easy Search cargará y detectará los dispositivos ShareCenter que se encuentran en la red local.
  • Page 52 Haga doble clic en el icono Mi PC de su escritorio. Haga doble clic en la unidad asignada para accedder a los archivos y a las carpetas. D-Link DNS-1200-05 Quick Installation Guide...

  • Page 53: Asistencia Técnica

    Asistencia Técnica http://www.dlink.es Asistencia Técnica Telefónica de D-Link: +34 902 30 45 45 0,067 €/min De Lunes a Viernes de 9:00 a 19:00 D-Link DNS-1200-05 Quick Installation Guide...

  • Page 54: Procedura Di Installazione

    DNS-1200-05 In questa guida di installazione sono riportate le istruzioni di base per installare il dispositivo DNS-1200-05 in rete. Per ulteriori informazioni sull'utilizzo di ShareCenter, consultare il manuale utente disponibile sul CD incluso nella confezione o scaricabile dal sito Web di supporto di D-Link.

  • Page 55: Panoramica Hardware

    Per spegnere il dispositivo, tenere rigidi e messaggi di errore premuto il pulsante per 5 secondi. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 56 Spie dei LED presenti sul Colore Stato Descrizione cassetto delle unità disco rigido LED superiore Statica Il disco è alimentato e funzionante LED inferiore Verde Lampeggiante Sul disco vengono effettuate operazioni Rosso Statica Disco in errore o ofline D-Link DNS-1200-05 Quick Installation Guide...

  • Page 57: Installazione Dell'hardware

    2. Aprire la piastra di copertura per accedere ai cassetti per le unità. 3. Inserire il cassetto in un alloggiamento. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 58 5. Collegare un cavo Ethernet alla porta Ethernet disponibile. Il cavo consente di collegare il dispositivo ShareCenter alla rete locale tramite un router o uno switch oppure direttamente a un computer per la conigurazione. 6. Collegare l'alimentatore fornito alla presa elettrica. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 59 Se non riceve un indirizzo IP assegnato tramite DHCP, per default al dispositivo verrà assegnato automaticamente un indirizzo IP compreso tra 169.254.0.0 e 169.254.255.255. Si consiglia di utilizzare l'utilità di ricerca sempliicata D-Link fornita quando si accede e si conigura il dispositivo ShareCenter per la prima volta. Se si desidera cambiare l'indirizzo IP prima dell'accesso oppure non si riesce a connettersi all'indirizzo IP di ShareCenter, è...

  • Page 60: Operazioni Preliminari

    DHCP e i computer ricevono le impostazioni IP dal server DHCP, il dispositivo ShareCenter apparterrà automaticamente alla stessa subnet. Selezionare System Administrator (Amministratore di sistema) e lasciare vuoto il campo relativo alla password. Fare clic su Login D-Link DNS-1200-05 Quick Installation Guide...
  • Page 61 In questa inestra è possibile conigurare le impostazioni della LAN 1. Fare clic su Next (Avanti) per continuare. In questa inestra è possibile conigurare le impostazioni della LAN 2. Fare clic su Next (Avanti) per continuare. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 62 Selezionare il tipo di conigurazione del volume, tra Standard, JBOD, RAID 0, RAID1, RAID5 o RAID 6. Selezionare la casella di controllo corrispondente per selezionare i dischi rigidi dell'array e quelli spare. Fare clic su Next (Avanti) per continuare. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 63 La creazione del volume è in corso. La barra di stato indica la percentuale di completamento in tempo reale. È in corso il salvataggio delle impostazioni del dispositivo ShareCenter. Al termine dell'operazione, verrà visualizzata la inestra della home page. D-Link DNS-1200-05 Quick Installation Guide...
  • Page 64 Mapping di un'unità L'utilità di ricerca sempliicata D-Link consente di mappare facilmente le unità al computer. Inserire il CD di ShareCenter nell'unità CD-ROM. Fare clic su Easy Search Utility (Utilità di ricerca sempliicata). L'utilità di ricerca sempliicata caricherà e rileverà tutti i dispositivi ShareCenter presenti nella rete locale.
  • Page 65 Fare doppio clic sull'icona Risorse del computer sul desktop. Fare doppio clic sull'unità mappata per accedere ai ile e alle cartelle. D-Link DNS-1200-05 Quick Installation Guide...

  • Page 66: Supporto Tecnico

    Supporto Tecnico http://www.dlink.it/support Supporto Tecnico dal lunedì al venerdì dalle ore 9.00 alle ore 19.00 con orario continuato Telefono: 199400057 D-Link DNS-1200-05 Quick Installation Guide...
  • Page 67 NOTES...
  • Page 68 Ver. 1.00(EU) 2010/11/29 6NS12005EQ01G...
