DCH-3100P Series
Professional IRD and Processor
User Manual
Ver. 1.0
ООО «ТЛК Трейд» | 196158, г.Санкт-Петербург, Пулковское шоссе, д.30, корп.4, оф. 213В (юр.) | ИНН 7810592830 КПП 781001001
р/с 40702810068000007550 | к/с 30101810200000000704 | Филиал ОПЕРУ ОАО Банк ВТБ в Санкт-Петербурге | БИК 044030704
www.pbi-china.com
ОКПО 66035862 | ОКАТО 40284565000 | ОГРН 1107847196060 | т.(812)6499888 | http://www.tlct.ru http://www.rftel.ru
Advertisement
Table of Contents
Related Manuals for TLC DCH-3100P
Summary of Contents for TLC DCH-3100P
-
Page 1: User Manual
ООО «ТЛК Трейд», Санкт-Петербург +7 812 64 99 888 mail@tlct.ru DCH-3100P Series Professional IRD and Processor User Manual Ver. 1.0 ООО «ТЛК Трейд» | 196158, г.Санкт-Петербург, Пулковское шоссе, д.30, корп.4, оф. 213В (юр.) | ИНН 7810592830 КПП 781001001 р/с 40702810068000007550 | к/с 30101810200000000704 | Филиал ОПЕРУ ОАО Банк ВТБ в Санкт-Петербурге | БИК 044030704 www.pbi-china.com... -
Page 2: Table Of Contents
TV network with different tuner frontend DVB-S2/S, DVB-C and DVB-T. It demodulates the RF signal to the transport stream with ASI output. With dual DVB common slots, DCH-3100P works with most of the well known CAS in the market and decrypts multiple services in a transport stream. The on board decoder can process a variety of digital video and audio formats in MPEG-4 AVC/H.264 and MPEG-2, in Standard Definition and in High Definition. -
Page 3: Order Information
Remote Control and Supervision by SNMP, HTTP WEB Dynamic PMT auto detection and updating Support VBI TELETEXT, EBU/ DVB Subtitle, Closed Caption Configuration save and load after power off 1.2 Order Information Model DCH-3100P-x Interface Tuner Common Interface ASI Output(mirrored) HDMI... -
Page 4: Control With Display And Keypad

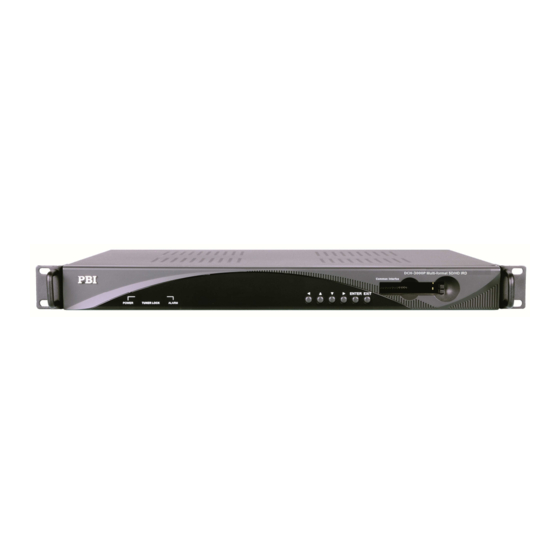

ООО «ТЛК Трейд», Санкт-Петербург +7 812 64 99 888 mail@tlct.ru 3. Control with display and keypad DCH-3100P series can be controlled by the keypad on front panel. 3.1 Front View POWER TUNER LOCK ALARM Operation Buttons Common Interface POWER Power indicator, green light means power is OK TUNER LOCK Tuner lock indicator, green light means signal is locked;... -
Page 5: Rear Panel View
ООО «ТЛК Трейд», Санкт-Петербург +7 812 64 99 888 mail@tlct.ru ALARM Alarm indicator 2 × 20 character LCD Operation buttons 〔 〕〔 〕〔 〕〔 〕〔ENTER〕〔EXIT〕 buttons 〔 〕〔 〕 are used to up/down pages of menu or increase/decrease value when edit numbers 〔... -
Page 6: Description Of Menu
3.3 Description of menu Status to show the status of signal inputs for ASI, and TUNER This menu only is shown on DCH-3100P-S2 model LNB Frequency: Input LNB frequency Satellite Frequency: Input downstream frequency of satellite Symbol Rate: Input symbol rate of satellite... - Page 7 ООО «ТЛК Трейд», Санкт-Петербург +7 812 64 99 888 mail@tlct.ru Output Status for monitoring the status of the decoder CAM Name: display the CAM name in Slot1 and Slot2 Setup: under this sub menu, you can see all program names from the tuner. All free programs are marked with ‘Free’...
- Page 8 IP address of the Monitor Center, which is typically a PC in order to allow the device to send messages to the monitor center. The DCH-3100P allows you to edit the unit name which is displayed on the front Unit Name panel LCD.
-
Page 9: Control With Web Server
4. Control with web server DCH-3100P can be controlled by WEB. User can type IP address of DCH-3100P in browser. It will show login pop-up. The default user name is root and password is 12345. If you forget this username and password, you can use front panel button to change it. -
Page 10: Input
ООО «ТЛК Трейд», Санкт-Петербург +7 812 64 99 888 mail@tlct.ru 4.2 Input Set parameters for tuner input. Click “Apply” button to submit, or click “Cancel” button to cancel 4.3 CI Set parameters for CI slots. Click “Apply” button to submit, or click “Cancel” button to cancel ООО... -
Page 11: Decoder
ООО «ТЛК Трейд», Санкт-Петербург +7 812 64 99 888 mail@tlct.ru 4.4 Decoder Set parameters for decoder. Click “Apply” button to submit, or click “Cancel” button to cancel ООО «ТЛК Трейд» | 196158, г.Санкт-Петербург, Пулковское шоссе, д.30, корп.4, оф. 213В (юр.) | ИНН 7810592830 КПП 781001001 р/с... - Page 12 ООО «ТЛК Трейд», Санкт-Петербург +7 812 64 99 888 mail@tlct.ru ООО «ТЛК Трейд» | 196158, г.Санкт-Петербург, Пулковское шоссе, д.30, корп.4, оф. 213В (юр.) | ИНН 7810592830 КПП 781001001 р/с 40702810068000007550 | к/с 30101810200000000704 | Филиал ОПЕРУ ОАО Банк ВТБ в Санкт-Петербурге | БИК 044030704 ОКПО...
-
Page 13: Biss
ООО «ТЛК Трейд», Санкт-Петербург +7 812 64 99 888 mail@tlct.ru 4.5 BISS Set parameters for BISS. Click “Apply” button to submit, or click “Cancel” button to cancel 4.6 System ООО «ТЛК Трейд» | 196158, г.Санкт-Петербург, Пулковское шоссе, д.30, корп.4, оф. 213В (юр.) | ИНН 7810592830 КПП 781001001 р/с... - Page 14 ООО «ТЛК Трейд», Санкт-Петербург +7 812 64 99 888 mail@tlct.ru Set parameters for system. Click “Apply” button to submit, or click “Cancel” button to cancel ООО «ТЛК Трейд» | 196158, г.Санкт-Петербург, Пулковское шоссе, д.30, корп.4, оф. 213В (юр.) | ИНН 7810592830 КПП 781001001 р/с...
-
Page 15: Technical Specification
ООО «ТЛК Трейд», Санкт-Петербург +7 812 64 99 888 mail@tlct.ru 5. Technical Specification Tuner Input DVB-S/S2 Tuner Input ООО «ТЛК Трейд» | 196158, г.Санкт-Петербург, Пулковское шоссе, д.30, корп.4, оф. 213В (юр.) | ИНН 7810592830 КПП 781001001 р/с 40702810068000007550 | к/с 30101810200000000704 | Филиал ОПЕРУ ОАО Банк ВТБ в Санкт-Петербурге | БИК 044030704 ОКПО... - Page 16 ООО «ТЛК Трейд», Санкт-Петербург +7 812 64 99 888 mail@tlct.ru Connector Type 1 x F type female 75Ω for Input, 1 x F type female 75Ω for loop through output Input Frequency Range 950 ~ 2150MHz Input Level -25 ~ -65dBm Symbol Rate 5 ~ 45MBaud/s for QPSK 10 ~ 31MBaud/s for 8PSK...
- Page 17 ООО «ТЛК Трейд», Санкт-Петербург +7 812 64 99 888 mail@tlct.ru Descrambler DVB Common Scrambling Algorithm (CSA) BISS Mode BISS-1, BISS-E Common Interface Dual PCMCIA slots, compatible with major CA CAMs in the market ASI Output Connector type 2 x BNC Female, 75Ω Standard DVB-ASI, EN50083-9 TS over IP Output...
- Page 18 ООО «ТЛК Трейд», Санкт-Петербург +7 812 64 99 888 mail@tlct.ru Chroma-Luma Delay <±30 ns Field Time Distortion <2% Line Time Distortion < 1% Short Time Distortion <2% Differential Gain <3% Differential Phase <2° Signal to Noise Ratio >55 dB (luminance weighted) Analog Audio Output Connector type 1x XLR Male Socket, 2 pairs of RCA audio...
-
Page 19: Default Device Parameters On Delivery
6. Default Device Parameters On Delivery Main Menu Sub-menu Parameter Factory defaul settings Status TUNER unlock This menu only is shown on DCH-3100P-S2 model LNB Frequency: 5150MHz Satellite Frequency: 3840MHz DVB-S2/QPSK Symbol Rate: 27500KBaud LNB Voltage: OFF LNB 22KHz: OFF... - Page 20 ООО «ТЛК Трейд», Санкт-Петербург +7 812 64 99 888 mail@tlct.ru Program: Invalid Video: Video Standard: Auto Screen: Auto DVB Subtitle Lang: eng EBU Subtitle Lang: eng Subtitle Priority: DVB first Fail Mode: Black screen Close Caption：OFF VBI Mode：Disable CVBS SUB PAL: PALBDGHI CVBS SUB NTSC: NTSCM Audio: Audio1 Level: 49.
- Page 21 ООО «ТЛК Трейд», Санкт-Петербург +7 812 64 99 888 mail@tlct.ru Modify the username and password for the WEB management. HTTP Login The default username: root The default password: 12345 Machine Type not open to customer ООО «ТЛК Трейд» | 196158, г.Санкт-Петербург, Пулковское шоссе, д.30, корп.4, оф. 213В (юр.) | ИНН 7810592830 КПП 781001001 р/с...
- Page 22 ООО «ТЛК Трейд», Санкт-Петербург +7 812 64 99 888 mail@tlct.ru Tel: +86-10-82617178 Fax: +86-10-82610263 ООО «ТЛК Трейд» | 196158, г.Санкт-Петербург, Пулковское шоссе, д.30, корп.4, оф. 213В (юр.) | ИНН 7810592830 КПП 781001001 р/с 40702810068000007550 | к/с 30101810200000000704 | Филиал ОПЕРУ ОАО Банк ВТБ в Санкт-Петербурге | БИК 044030704 ОКПО...
