Multi-Link IP Power Stone 4000 User Manual

Two outlet remote ac power controller
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

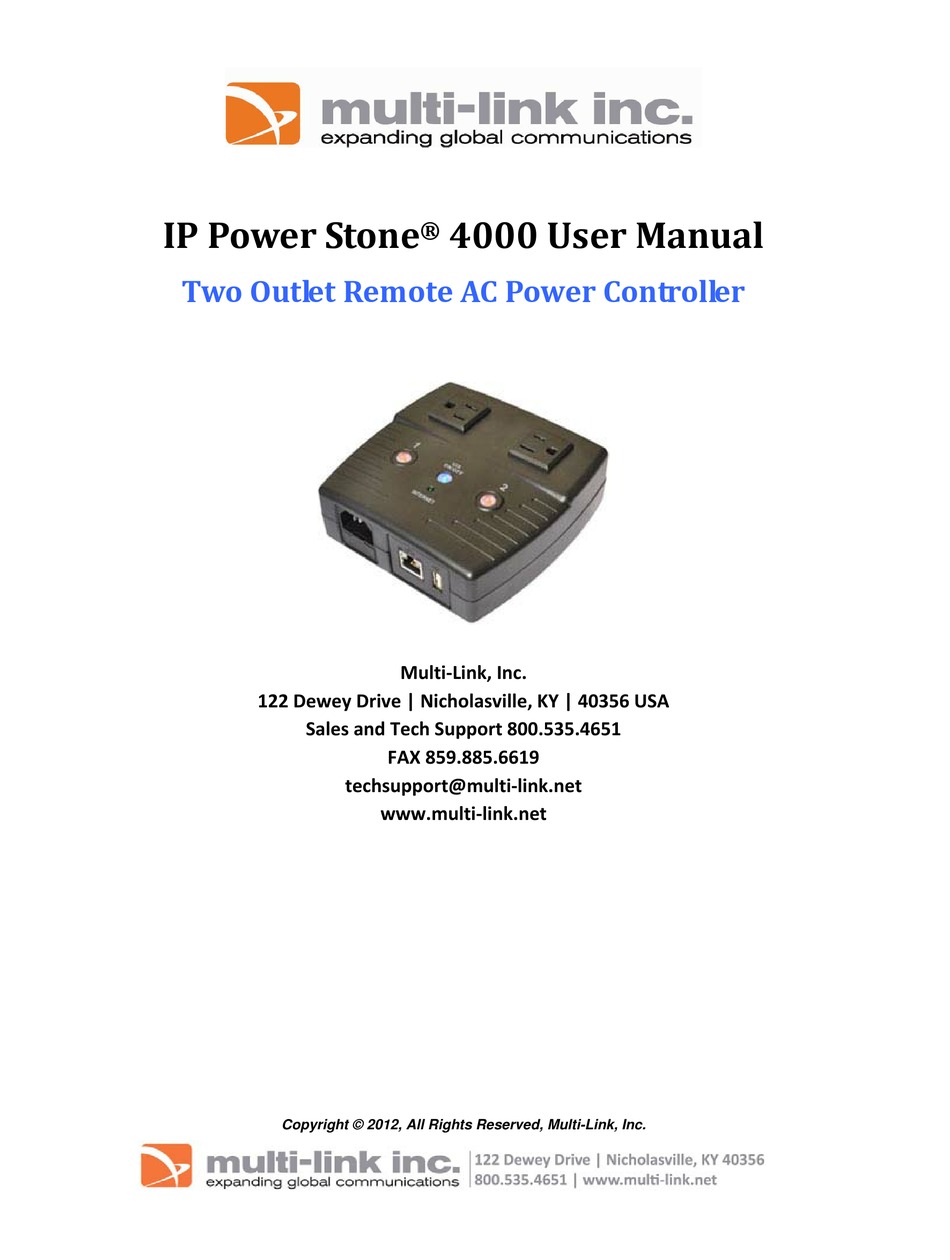

IP Power Stone
Two Outlet Remote AC Power Controller


122 Dewey Drive | Nicholasville, KY | 40356 USA
PO BOX 2012 | Champaign, IL | 61825 USA
Sales and Tech Support 800.535.4651
Sales and Tech Support 866.337.0965



Copyright © 2012, All Rights Reserved, Multi-Link, Inc.

 4000 User Manual
®


Multi‐Link, Inc.
Higgins International
FAX 859.885.6619
techsupport@multi‐link.net
FAX 217.337.0586
www.multi‐link.net
info@faxswitch.com
www.higginsinternational.com





PO BOX 2012, Champaign. IL 61825 USA
info@higginsinternational.org
http://higginsinternational.org
1-866-337-0965 --- 1-217-337-0965






Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IP Power Stone 4000 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Multi-Link IP Power Stone 4000

Summary of Contents for Multi-Link IP Power Stone 4000

  • Page 1 Sales and Tech Support 866.337.0965 techsupport@multi‐link.net  FAX 217.337.0586 www.multi‐link.net  info@faxswitch.com     www.higginsinternational.com                 Copyright © 2012, All Rights Reserved, Multi-Link, Inc. PO BOX 2012, Champaign. IL 61825 USA info@higginsinternational.org http://higginsinternational.org 1-866-337-0965 --- 1-217-337-0965...

  • Page 2: Table Of Contents

    CONTENTS    CHAPTER 1: INTRODUCTION ......................1   1.1..........................1     NTRODUCTION     1.2......................2 ARDWARE  PECIFICATION   1.3........................3     ETWORK  IAGRAM   1.4......................4       NDICATORS  XPLAINED   CHAPTER 2: HARDWARE SETUP......................6   CHAPTER 3: SOFTWARE & WEB SETUP (FOR ADVANCED USER)............7   3.1.

  • Page 3: Chapter 1: Introduction

    Chapter 1: Introduction Chapter 1: Introduction  1.1. Introduction  IP4000  is  designed  to  automatically  power‐cycle  either  one  or  both  of  its  outlets  when  either;  a) Internet connectivity is lost (resets Router/Modem to restart it), or  b) The network device being monitored is no longer responding in LAN.    It can also be used to;  a) Remotely control outlets via instant messaging tool like MSN, or a Web User Interface.  b) Perform scheduled power On / Off / Reset    IP4000 is useful where the internet connection and accessibility to a remote site is critical.    It can be setup so that when the remote broadband / cable / DSL connection drops or if the  remote router locks up, it will auto reset the router to re‐establish connectivity. The IP4000  is also useful for;  Saving network support technicians the trouble of constantly having to power‐cycle  network equipment to re‐gain internet connectivity.  Resetting  unresponsive  device  (for  instance  IP  camera  or  NAS  servers)  which  otherwise will be inaccessible remotely. ...

  • Page 4: Hardware Specification

    Chapter 1: Introduction 1.2. Hardware Specification    Model No:  IP 4000  Socket type    USA (Type B, NEMA 5‐15R)  Certification  FCC  Electrical Rating  Input: 120~250V~50/60Hz  Output: 10A (for 2 sockets) & DC5V, 500mA (for USB port)  Breaker  10A (Thermal fuse)  Available Sockets  2x fixed  Internet Control‐able  2x fixed socket  Power ON / OFF switch  Individual outlet power ON / OFF LED button  (Press & hold 2 seconds)  Power Indicator  Orange LED  Reset to Factory Default    Long press all 3 LED buttons  Internet Indicator  Green LED  Web Server CPU  32‐Bit RISC CPU  Supported Browser  IE and Java  Supported Network  HTTP, TCP/IP, UDP, SMTP, Dynamic DNS, DNS Client, SNTP, BOOTP, DHCP.  Protocols  Network Access  10/100 Base‐T , RJ45 (Cat. 5) ...

  • Page 5: Network Diagram

    Chapter 1: Introduction   1.3. Network Diagram      Fig.1.  IP4000 setup to perform auto reset of router and modem        Fig.2.  IP4000 setup to keep internet device operating        PO BOX 2012, Champaign. IL 61825 USA info@higginsinternational.org http://higginsinternational.org 1-866-337-0965 --- 1-217-337-0965...

  • Page 6: Led Indicators Explained

    Chapter 1: Introduction   Fig.3.  IP4000 setup for remote control via MSN messenger or via Web User Interface.    1.4. LED Indicators Explained    LED Status Indicators  LED  LED status  Condition description  Internet  connection  available  and  UIS  mode  has  been  Green  ON  activated.  There is internet connection. UIS mode button has not been  Green  Blinking  activated.  Green  OFF  There is no internet connection.  Fig.4.  LED Indicator    Light indicators on LAN Port  Light color    Condition description  When On: Internet speed is at 100M  Green  When flashing: Data transmitting / receiving ...
  • Page 7 Chapter 1: Introduction   Fig.6.  Physical Features Description      PO BOX 2012, Champaign. IL 61825 USA info@higginsinternational.org http://higginsinternational.org 1-866-337-0965 --- 1-327-337-0965...

  • Page 8: Chapter 2: Hardware Setup

    Chapter 2: Hardware Setup Chapter 2: Hardware Setup    IP4000 hardware installation procedure.    Step 1:  Connect  the  power  cord  to  the  IP  4000  and  wall outlet. The two orange LED’s will light up,  indicating  that  the  individual  Outlets  are  ON.    Press  and  hold  the  Orange  LED  for  2    seconds to turn the Outlet On / Off.    Step 2:  Connect  the  power  plug  of  your  device  to  IP4000 outlet. ...

  • Page 9: Chapter 3: Software & Web Setup (For Advanced User)

    Chapter 3: Software & Web Setup Chapter 3: Software & Web Setup (For Advanced User)  3.1. Introduction  IP4000  is  designed  to  work  without  having  to  install  any  software  (see  hardware  setup  above).    However, for advanced user the unit can be customized and configured for remote  access.    This gives the user further control over the power ports.    There are two ways to remotely control the outlets (access from WAN);  a. Using DDNS and Port forwarding, see Section 3.3 or;  b. Using  MSN  instant  messaging  tool  (future  version  will  include  Yahoo  or  ICQ),  see  Section 3.4. ...

  • Page 10: Locate Ip4000 In Lan Using Utility Program

    Chapter 3: Software & Web Setup Step 3:  Enter IP4000 main menu.      3.2.2    Locate IP4000 in LAN using Utility program.  Step 1:  Download  the  Utility  program  from  http://bit.ly/NziaG3 and install it.    Once  installed,  Utility  will  locate  and  list  the  IP4000 units present on your network.  Note: IP4000 1. Utility can only discover units that are located within the same LAN or network.

  • Page 11: Locate Ip4000 In Lan Using Fixed Ip

    Chapter 3: Software & Web Setup 3.2.3 Locate IP4000 in LAN using fixed IP.  IP4000 will revert to a fixed IP of 192.168.0.100 if it could not locate a DHCP server within 1  minute from powering up.    To revert back to DHCP mode, unplug and replug the main power cable.    To access IP4000 Web interface in this mode;  Step 1:  Connect the LAN cable from IP4000 to your PC LAN port      Step 2:  Assign a fixed IP within the same subnet to your PC.    Example: 192.168.0.20 and subnet of  255.255.255.0    Step 3:  On your PC, launch a browser and enter the IP 192.168.0.100      Login: admin, no password.    You can now change this fixed IP address to one that you prefer.    PO BOX 2012, Champaign. IL 61825 USA info@higginsinternational.org http://higginsinternational.org 1-866-337-0965 --- 1-327-337-0965...

  • Page 12: How To Access Ip4000 From Wan - Using Ddns

    Chapter 3: Software & Web Setup 3.3. How to Access IP4000 from WAN – using DDNS  The IP4000 Web User Interface (Web UI) above can be accessed remotely from Wide Area  Network (WAN).    To do so;  Setup port forwarding at your router.  a. Login to your router setup / configuration page.      b. Go to Port Forwarding / Virtual server section and open (allow): WAN Port 80;  Type/Protocol: TCP.  AND,  Setup a Domain Name for your Dynamic WAN IP.    User can choose to either;  a. Use the free pre‐assigned domain name.  a. Each  IP4000  assigned  a  unique  domain  name  as  <serial_number>.iCV99.net.      b. Rename this by browsing to http://outlet   System Status   Network ...
  • Page 13 Chapter 3: Software & Web Setup Step 1:  From  PC,  run  MSN  Messenger  or  go  to  http://www.MSN.com  to  create  a  new  Windows  Live  ID  or  account.    An  ID  or  account  will  have  to  be  created  for  each  IP4000 device.    Remember the user name and password.   ...

  • Page 14: How To Control Ip4000 Using Instant Messaging

    Chapter 3: Software & Web Setup 3.4.2. How to Control IP4000 using Instant Messaging  After  setting  up  and  getting  connected  as  above.    Bring  up  the  IP4000  MSN  dialog  box.    Type  anything  other  than  Keywords  will  invoke  IP4000  to  respond  with  “Please  type  HELP to list available commands.”    Available  commands ...

  • Page 15: Chapter 4: Ip4000 Web User Interface

    Appendix C: Glossary Chapter 4: IP4000 Web User Interface  4.1. Information  The Information tab contains the following subsections;  4.1.1 Current Status,    4.1.2 System Status;    4.1.1 Current Status    This section displays the current status of the outlets.        Click on the icon to turn the Outlet On or Off. Click on the icon to Reset the Outlet   Fig.7.  Current Status page  Connection Status  Target Site: This is the default target site as listed under Configuration  IP Address: The IP address of the Target Site ...

  • Page 16: System Status

    Appendix C: Glossary Icon  Description  The  UIS  Function  is  Off.  IP4000  will  not  perform  outlet  reset  when  connection loss is detected.    The  UIS  Function  is  On.  IP4000  will  perform  outlet  reset  when  connection loss is detected.    The Outlet is Off    The Outlet is On    The  Outlet  is  On,  but  UIS  Function  is  Off.    The  outlet  will  not  auto‐reset. ...

  • Page 17: Configuration

    Appendix C: Glossary         Free Domain Name  By default, each unit is assigned a Free Domain Name.    The domain name is assigned  as  <serial_number>.iCV99.net.    The  DDNS  server  site  is  located  at  DDNS.iCV99.net.    Select  “Click  to  Rename”  will  redirect  user  to  http://ddns.iCV99.net  where  user  can  register an alternate name.    Note: Other than Domain Name, user will also need to do Port Forwarding in order to view the Web UI from remote.
  • Page 18 Appendix C: Glossary       Website / IP Address  Enter reliable sites to target.     Assign  User can select to assign both outlets to check the 1  four sites or only one outlet or  have both outlets checking different sites.    Status  User can include (Enable) or exclude (Disable) a particular website from the check‐list.    Protocol  IP4000 can use either a ping (UDP protocol) or a web request (TCP protocol) format to  check if a particular site is responding.    Website / IP Address  Enter  reliable  /  trusted  websites  to  target.    IP4000  will  check  how  long  it  takes  the  site to respond. ...
  • Page 19 Appendix C: Glossary   To  adjust  PING  INTERVAL  –  Enter  http://x.x.x.x/controller.htm  in  address  bar.    (x.x.x.x = IP Address of IP 4000)      iii. Outlet Setup      Outlet 1 Name, Outlet 2 Name  Name the outlet in order to identify the connected device.    This also allows ease of  reference when using MSN or setting schedules.    Auto reset outlet(s) every  IP4000  will  reset  the  outlets  every  xx  minutes.    Choose  a  figure  between  1  to  1440  minutes. ...

  • Page 20: Schedule

    Appendix C: Glossary Set the Off/On delay for the Outlet.    This applies to both outlets.      Power‐on delay between Outlet 1 and Outlet 2  Set  the  power  on  interval  between  Outlet  1  and  Outlet  2.    Set  to  0  to  disable  this  feature.    Default is set to 10 seconds.  Note: This feature only works if BOTH Outlets are in the ON state, when power resets. If the Outlet is OFF, it will not “Reset”.

  • Page 21: Network

    Appendix C: Glossary   The scheduled events can be edited, disabled or deleted.      4.2.3    Network  This option allows the user to configure the IP address, port number and DDNS functions.        IP Address      Hostname  By default the hostname (LAN Domain Name) is set to Outlet.    This allows the unit to  be  easily  located  in  LAN  without  needing  to  know  the  LAN  IP  address.    Just  type  http://outlet in a browser while in the same LAN as the device and you will be able to  find this Web UI.    Note: If you have multiple IP4000 units, you should assign a different Hostname to each unit.
  • Page 22 Appendix C: Glossary Subnet Mask  Displays IP4000 Subnet Mask.    Gateway  This item sets IP4000 Gateway.    More info at Appendix A: IP address, Subnet and Gateway     Obtain an IP address  This allows the user to either manually set or use DHCP (default) function to obtain the  IP address from the router.    Click Apply to save settings.    Note: IP4000 will reboot when these settings are changed.     DNS Server IP     ...
  • Page 23 Appendix C: Glossary     Ethernet      Connection Type  User  can  choose  between  10M  or  100Mbps  or  Full  or  Half  duplex  connection  type.    This is generally left to Auto Sense for ease of management.    Note: IP4000 will reboot when this setting is changed.     Dynamic DNS    Dynamic  DNS  (“DDNS”)  is  a  free  third  party  service.    It  allows  the  user  to  alias  a  dynamic WAN IP address to a WAN hostname. ...

  • Page 24: E-Mail

    Appendix C: Glossary   Use Public IP to update DDNS  Choose  Yes  to  ensure  that  IP4000  uses  the  WAN  /  Public  IP  to  update  the  selected  DDNS server.      4.2.4    E‐mail  This  function  will  send  event  notification  to  email  accounts  listed  in  the  ‘E‐mail  Address  Book’. ...

  • Page 25: Account

    Appendix C: Glossary Enter the E‐mail address assigned by your e‐mail server.    This server requires an encrypted connection  Select this if the SMTP server requires SSL or TLS encryption.    E‐mail Port  Default to port 25. User can specify a different port if necessary.    E‐mail Server Requires Authentication  Please check with your e‐mail server admin if this is required.    Test E‐mail      Send a test E‐mail  Enter a valid e‐mail address to send the test email to.    iii. E‐mail Settings      E‐mail Address Book  List the users who shall receive an e‐mail notification as they appear in the Event Log  section.  Example of email received.        4.2.5    Account  This webpage allows you to set an administrator password.  PO BOX 2012, Champaign. IL 61825 USA info@higginsinternational.org -23- http://higginsinternational.org...

  • Page 26: Msn

    Appendix C: Glossary     Account Settings      Login  The administrator can set a Login ID consisting of up to 32 case sensitive characters.    By default the Login ID is set to admin (no password set, just hit enter to login)    Password  Assign a password to the account.    The administrator can set up to 32 case sensitive  characters for the password.    Confirm Password  Retype the password.      4.2.6    MSN  Setup IP4000 to be controllable via MSN.  PO BOX 2012, Champaign. IL 61825 USA info@higginsinternational.org -24- http://higginsinternational.org 1-866-337-0965 --- 1-327-337-0965...
  • Page 27 Appendix C: Glossary   Fig.8.  MSN Settings page    MSN Account      For current MSN account status, check the tab.    Status  This  determines  the  status  of  the  IP4000  (MSN)  account.    Select  either  ‘Offline’  or  ‘Online’    Login ID  Enter the Login ID that you have created from Windows Live website for this IP4000.    Password  Enter the corresponding password.    Display Name  This is the IP4000 name as shown on MSN.    Show a Personal Message for Account  Enter a message here.    This message will be visible to anyone that is in the IP4000’s  MSN friends list. ...

  • Page 28: System Time

    Appendix C: Glossary   Once  assigned,  the  respective  user  must  then  ‘add’  IP4000  to  their  Contact  list.    Failing to do so, will result in user not being able to control IP4000.    Once added, just type a random character and IP4000 will respond with instructions.    Refer to section 3.4.2 above on how to use MSN.    Note: If a MSN user has been removed from the ‘Contact Account’ list. The user will no longer be able to control IP4000 via MSN. However, the user will still receive notification from IP4000.

  • Page 29: Language

    Appendix C: Glossary Time Server  Choose the nearest Time Server to your location.    The user can choose from the list  of a maximum of 30 Time Servers.    To  add  a  new  Time  Server,  click  Edit,  delete  an  existing  Time  Servers  from  the  list,  then,  the  Add  dialog  box  will  appear.    Click  Back  to  return  to  the  System  Time  Settings webpage. ...

  • Page 30: Log Information

    Appendix C: Glossary     Language  Choose the language for the Web UI and e‐mails.    4.3    Log Information    4.3.1 Event Log  This section will log events that occurred on the IP4000 and categorize it into;    a) event “Notification” and  b) “Status” updates.    Fig.10.  Event log page  Event Log Type  Select which type of log to show;  a. All (both Status and Notifications are shown)  b. Status  Examples of Status logs:  PO BOX 2012, Champaign. IL 61825 USA info@higginsinternational.org -28- http://higginsinternational.org 1-866-337-0965 --- 1-217-337-0965...

  • Page 31: Help

    Appendix C: Glossary UIS On/Off, Outlet Manual On/Off, Outlet Auto On/Off, UIS 1/2 resets  c. Notification  Examples of Notification logs:  Server address … cannot be resolved, Test email sent, Connection to … server failed,      4.4    Help    4.4.1    About  The administrator can use this section to check firmware information, save/restore settings,  and see manufacturer’s details.    Fig.11.  About page  About  This shows the Firmware Version, Hardware Version and Serial Number.  Save / Restore Settings  Settings  Click  Save  to  save  the  configuration  to  your  PC.    The  text  file  will  have  a  default  format of SettingsYYYYMMDD.cfg. ...
