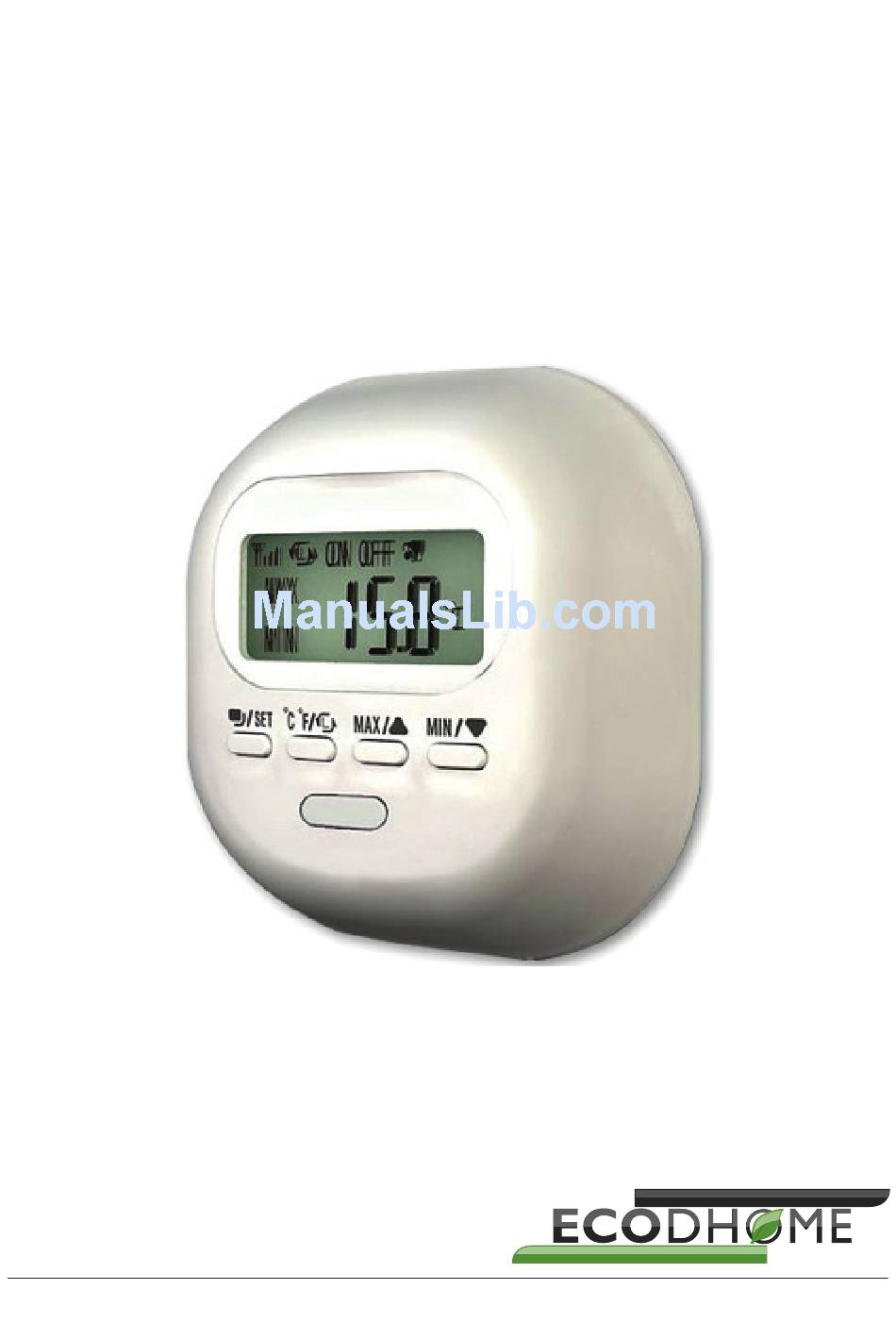

- Page 1 Sensore di temperatura e umidità Manuale di istruzioni www.ecodhome.com...
-
Page 2: Table Of Contents
Sommario 3 – Introduzione 4 – Descrizione e specifiche prodotto 6 – Installazione 7 – Montaggio 10 – Funzionamento 10 – Risoluzione problemi 11 – Smaltimento 11 – Garanzia... -
Page 3: Introduzione
Introduzione SmartDHOME vi ringrazia per aver scelto questo sensore di temperatura e umidità per l’automazione degli impianti. Il presente modulo è un dispositivo certificato Z-Wave, compatibile con i gateway della linea MyVirtuoso Home. -
Page 4: Descrizione E Specifiche Prodotto
Descrizione e specifiche prodotto Il sensore temperatura/umidità è stato progettato per monitorare la temperatura e l’umidità attuale dell’am- biente circostante. Il gateway MyVirtuoso Home attiverà o disattiverà i dispositivi collegati in funzione delle regole definite e in base alla temperatura/umidi- tà rilevata dal sensore. Vista frontale Vista posteriore Il presente dispositivo è stato studiato per un utilizzo interno. 1 Schermo LCD 2 Tasti Funzione Selezione modalità/cambio impostazioni Selezione unità di temperatura/Pulsante di inclusione MAX/▲ Temperatura/umidità massima mai rilevata... - Page 5 MIN/▼ Temperatura/umidità minima mai rilevata 3 Sensore temperatura/umidità 4 Staffa di montaggio Schermo LCD Specifiche Protocollo: Z-Wave. Frequenza di trasmissione: 868.42 MHz. Portata del segnale: 30 m in campo aperto. Alimentazione: 3 batterie AA. Temperatura max/min rilevata: -10°C ~ 50°C. Umidità max/min rilevata: 20% ~ 90%. Unità di misura temperatura: °C/°F. Grado di protezione: IP44. Dimensione: 90 (A) * 90 (L) * 37 (P) mm.
-
Page 6: Installazione
Contenuto confezione 1 Sensore di temperatura e umidità. 1 Kit di fissaggio. 1 Manuale di istruzioni. Installazione Sul coperchio posteriore, è presente il tasto fun- zione ( ) di accoppiamento che è utilizzato per l’inclusione e l’esclusione. Per l’inclusione: posizionare il gateway MyVirtuo- so Home in modalità di inclusione, premere il pul- sante di accoppiamento 3 volte consecuti- vamente entro 1.5 sec. il dispositivo sarà incluso. N.B. Nel caso non fosse stato possibile includere il dispositivo al gateway MyVirtuoso Home, procedere prima con la procedura di esclusione ed riprovare ad includere il dispositivo. -
Page 7: Montaggio
MyVirtuoso Home. Montaggio Il dispositivo può essere montato a muro oppure po- sizionato su un piano di appoggio. Prima di scegliere il posizionamento verificare i seguenti punti: Non posizionare il rilevatore davanti a finestre/ fancoil/condizionatori o all’esposizione diretta del sole. Non posizionare il sensore sopra o davanti a fonti di calore (es. fuoco, radiatori, boiler). Procedere quindi al montaggio. Togliere le viti dal bordo inferiore del sensore per staccare la staffa di fissaggio (Fig.1). - Page 8 Svitare la vite dal vano batteria e rimuovere il re- lativo coperchio. Inserire 3 batterie alcaline AA 1.5V nel vano bat- terie, assicurandosi di posizionarle nella giusta polarità. 2 sono le modalità di montaggio applicabili al dispositivo. Decidere quindi tra un montaggio a muro oppure il posizionamento su piano. (I) Montaggio a muro Posizionare la staffa di fissaggio nel punto della parete in cui si deridera posizionare il sensore.
- Page 9 viti siano a filo con la staffa. Posizionare il sensore temperatura/umidità sulla staffa di fissaggio (Fig.3). Quindi assicurare il sensore alla staffa con la vite in dotazione. (II) Posizionamento su piano di appoggio Inserire il supporto nel foro presente sulla staffa di fissaggio e ruotare di 90 gradi in senso orario (Fig.4). Una volta scattato in posizione, il sensore potrà essere posizionato su una mensola, tavolo o altra superficie. (Fig.5). Fig.5 Fig.4...
-
Page 10: Funzionamento
Funzionamento Per visualizzare la temperatura in gradi fahrenheit pre- mere il tasto , per visualizzare la temperatura in gradi centigradi ripremere il tasto Per visualizzare la temperatura massima premere il ta- ▲ sto MAX/ Per visualizzare la temperatura minima premere il ta- ▼ sto MIN/ Per visualizzare l’umidità premere una volta il tasto Risoluzione problemi Problema Causa Soluzione Lo schermo LCD è... -
Page 11: Smaltimento
Smaltimento Non smaltire apparecchi elettrici nei rifiuti urbani in- differenziati, utilizzare servizi di raccolta differenziata. Contattare il comune locale per informazioni riguar- danti i sistemi di raccolta disponibili. Se gli apparecchi elettrici vengono smaltiti in discari- che o nei posti non appropriati, le sostanze pericolose possono fuoriuscire nelle acque sotterranee ed entrare nella catena alimentare, danneggiando la salute e il benessere. Quando si sostituisce vecchi elettrodomestici con quel- li nuovi, il rivenditore è legalmente obbligato a ritirare il vecchio apparecchio per lo smaltimento gratuitamen- Garanzia Visita il link: http://www.ecodhome.com/acquista/garanzia-e-ripa- razioni.html... - Page 12 SmartDHOME Srl www.ecodhome.com info@smartdhome.com P/N 01335-1850-00 Rev. 03/2016...
- Page 13 Temperature and humidity sensor Installation Manual www.ecodhome.com...
- Page 14 Summary 15 – I ntroduction 16 – Product description and specification 18 – Installation 18 – Mounting 21 – O peration 22 – Troubleshooting 22 – Warning 23 – Limited warranty...
-
Page 15: Introduction
Introduction Thank you for choosing the SmartDhome temperature and humidity sensor. This module is a Z-Wave enabled device and is fully compatible with MyVirtuoso Home network. -
Page 16: Product Description And Specification
Product description and specification The Temperature/Humidity sensor is designed to monitor the current temperature and humidity of the environment. MyVirtuoso Home gateway can enable/ disable devices in accordance with set rules and the temperature/humidity detected. Front view Rear view For indoor use only. 1 LCD screen 2 Function Keys Select mode/change setting Select temperature unit/inclusion button MAX/▲ Maximum temperature/humidity never detected MIN/▼ Minimum temperature/humidity never detected... - Page 17 3 Temperature/humidity sensor 4 Mounting bracket LCD display Temp./Humid. ON Temp./Humid. OFF Linking Signal Beep tone ON Radio Frequency Low Battery Status Max.Temp./Humidity Temperature °C/ °F Humidity % Min.Temp./Humidity Specification Protocol: Z-Wave. Frequency range: 868.42 MHz. Operating range: 30 m uninterrupted. Battery: 1.5V AA size x 3. Operating temperature range: -10°C ~ 50°C. Relative humidity range: 20% ~ 90%. Temperature unit: °C/°F. Dimensions: 90 (H) * 90 (W) * 37 (D) mm. Package contents 1 Temperature and humidity sensor. 1 Mounting kit.
-
Page 18: Installation
1 Installation manual. Installation The link key is used to carry out the inclusion and exclusion. For inclusion: put MyVirtuoso Home gateway into inclusion mode and press the button 3 times with- in 1.5 seconds to include the device. For exclusion: put MyVirtuoso Home gateway into exclusion mode and press the button 3 times within 1.5 seconds to exclude the device. Note: During the inclusion/exclusion phase, the device should be within 1 meter of MyVirtuoso Home gateway. Mounting The temperature and humidity sensor can be wall mounted or free-standing. Consider the most suitable position before mounting/ placing it. Do not position the detector facing a window/fan/ air-conditioner or direct sunlight. Do not position the detector directly above or facing any source of heat, e.g. fires, radiators,... - Page 19 boiler etc. Then proceed with the installation as shown in Fig.1. Fig.1 Undo and remove the screw from the bottom edge of the detector to detach the rear cover Open the mounting bracket. Unscrew the screw from the battery cover. Remove the battery cover. Insert 3 AA-size 1.5V alkaline batteries into the battery compartment, ensuring correct polarity is followed. Replace the battery cover and then rear cover securely.
- Page 20 (I) Wall mounting Place mounting bracket over the desired location on the wall. Through the 2 screw holes of the bracket, mark the mounting surface with a pencil (Fig.2). Where marked, drill holes into mounting surface using an appropriate size drill bit and insert the plastic rawl plugs. Screw mounting bracket onto the mounting sur- face. Ensure that the screws are flush with the bracket (Fig.3). Fig.2 Fig.3 Snap the Temp./Humid.
-
Page 21: Operation
(II) Table placing Insert the stand into the hole on mounting bracket and turn 90 degrees clockwise (Fig.4). Once snapped in place, the detector can be placed on a shelf, table or other surface where the temperature and humidity measurements are required (Fig.5). Fig.4 Fig.5 Operation Press to select the unit of temperature (°C/°F). Press MAX/ to show the max temperature. ▲ Press MIN/ to show the min temperature. ▼ Press to show the humidity. -
Page 22: Troubleshooting
Troubleshooting Symptom Cause of Failure Recommendation LED cannot be dis- battery Replace battery. played. power. 2. Refit the battery Battery polar- with correct polarity. ity reversed. Te m p e r a t u r e/ h u - The sensor is Leave the detector midity reading is out of order. -
Page 23: Limited Warranty
Limited warranty Visit the website page: http://www.ecodhome.com/acquista/garanzia-e-ri- parazioni.html SmartDHOME Srl www.ecodhome.com info@smartdhome.com For United Kingdom and Ireland only, refer to: www.ecodhome.co.uk info@smartdhome.co.uk Rev. 03/2016 P/N 01335-1850-00...
