Summary of Contents for Roche Rapide P10

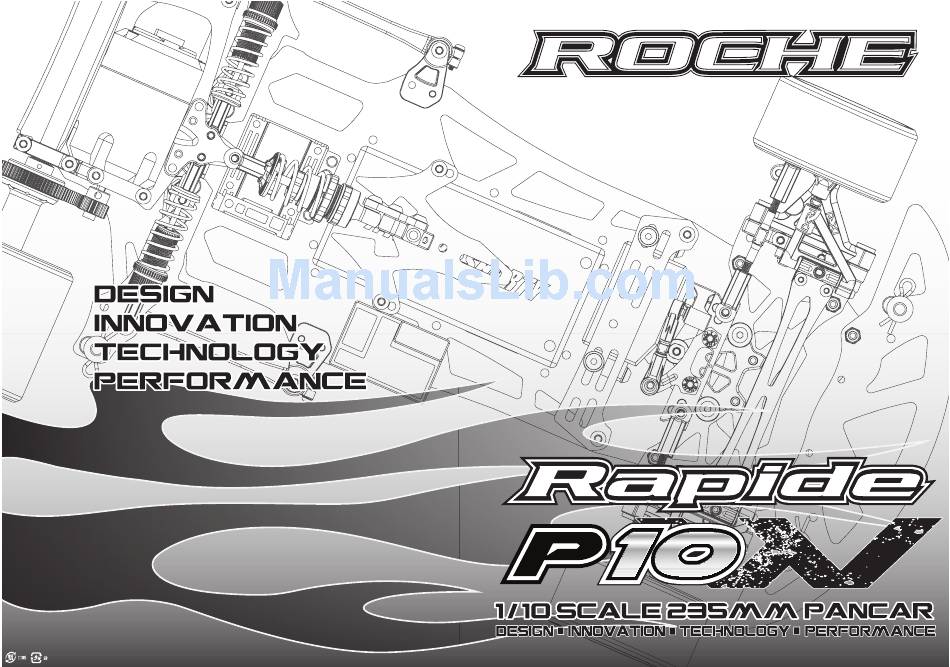

- Page 1 740011 INSTRUCTION MANUAL VER 1.01...
-
Page 2: Chassis Preparation
CHASSIS PREPARATION シ ャーシの準備 SEAL THE EDGES OF GRAPHITE PARTS FOR PROTECTION BAG 1 グラファイ トパーツ保護の為、 切断面をシールします。 C20085 Rapide P10W 3.0mm Graphite Main Chassis SANDPAPER グラファイトメインシャーシ サンドペーパー USE SANDPAPER TO SAND SMOOTH THE EDGES サンドペーパーを使って角を丸めてく ださい CA GLUe 瞬間接着剤 APPLY CA GLUE ON ALL THE EDGE OF GRAPHITE PARTS 全てのグラファイ... -
Page 3: Rear Suspension
REAR SUSPENSION+ リアサスペンション S40104 BAG 1 Pod Link Mount, Left ポッドリンクマウント（Ｌ） S40105 Pod Link Mount, Right S30005 ポッドリンクマウント（Ｒ） M3x6mm Flathead Screw 皿ビス M3×6mm H10037 M3x5.5x1.0 Spacer S30005 3 ｘ 5.5 ｘ 1.0mmスペーサー S30005 S30012 BUILD L/R SIDES 左右のサイ ドリンクの組み立て S30012 M3x8mm Roundhead Screw H10037 ボタンビス... - Page 4 REAR SUSPENSION+ リアサスペンション BAG 1 C10100 Aluminum Left Bulkhead C10097 リアバルクヘッド(Ｌ) C10099 S30005 Aluminum Right Bulkhead M3x6mm Flathead Screw リアバルクヘッド(Ｒ) 皿ビス M3×6mm C10097 Aluminum Rear Bulkhead Post トッププレートポスト （29.5mm） S30005 S30005 S30005 S30005 BUILD L/R SIDES 左右のサイ ドリンクの組み立て C20088 Graphite Chassis Brace, Left S10083 グラファイトシャーシブレース(L) C10033...
- Page 5 REAR SUSPENSION+ リアサスペンション S10083 BAG 1 C20092 S10032 Alum Center Shock Plate Alum Spacer 3x5.5x2mm, Red サスマウントプレート S30011 H10037 M3x6mm Roundhead Screw C20095 ボタンビス M3ｘ6mm S30011 Graphite Upper Pod Plate グラファイトアッパーブレース S10084 H10037 S30011 Aluminum Spacer 3x5.5x1mm, Red 3 ｘ 5.5 ｘ 1mmスペーサー S30011 S10083 Aluminum 4.3x12.7mm Ballstud...
- Page 6 REAR SUSPENSION+ リアサスペンション BAG 1 S30014 M3x3mm Set Screw イモネジ M3ｘ3mm S10010 Aluminum Micro Shock Bottom Cap S30022 アルミセンターショックキャップナッ ト S40144 Part No. Center Damper Spings センターショック スプリング S30022 (Medium), 1.1mm x 8.25coils ミディアム S10085 S30023 (Med. Hard), 1.1mm x 7.25coils ミディアム.
- Page 7 REAR SUSPENSION+ リアサスペンション BAG 1 S30011 S30011 M3x6mm Roundhead Screw ボタンビス M3ｘ6mm C10012 Aluminum Axle Height Adjuster アルミアクスルハイトアダプター INTIAL POSITION BUILD L/R SIDES 初期設定 ロールダンパーの取り付け C10012 FORWARD/BACKWARD LONG WHEELBASE SHORT WHEELBASE ショート ホイールベース ロング ホイールベース 前方/後方 (+/-1mm) HIGH 高い +1.5mm #210011 INFORMATION DOWNLOAD...
-
Page 8: Ball Differential
BALL DIFFERENTIAL ボールデフの組み立て BAG 2 S30031 T10023 B10002 T10017 Bearing, 3/8 x 1/4, Flanged Alum Wheel Hub, Left フランジ付ベアリング 3/8 x 1/4インチ アルミホイルハブ（Ｌ） NOTE 注意 T10023 APPROX. 0.2mm Axle Collar, 2.0mm B10002 アクスルカラー T10025 Di erential Carbon Rear Axle Set T10011 グラファイトリアアクスル... -
Page 9: Front Suspension
FRONT SUSPENSION+ フロン トサスペンシ ョ ン BUILD L/R SIDES BAG 3 Open Bag 3 左右を組み立てます 袋3を開く NOTE DIRECTION 向きに注意 S10084 S40051 S30027 Steering Knuckle, Left Front Axle (Spring Steel) ステアリングブロック(L) フロントアクスル S30010 S40052 Steering Knuckle, Right ステアリングブロック(R) S10084 S10033 Aluminum 4.3x11.8mm Ballstud RIGHT LEFT 六角穴付... - Page 10 FRONT SUSPENSION+ フロン トサスペンシ ョ ン BAG 3 BUILD L/R SIDES Open Bag 3 左右を組み立てます 袋3を開く S10146 / S10147 Alum Front Upper Arm Caster Block (Left / Right) S10134 キャスターブロック S30012 M3x8mm Roundhead Screw H30048 ボタンビス M3ｘ8mm S30012 S10134 H30048 M3x12mm Flathead Screw S30012 H30048...
- Page 11 FRONT SUSPENSION+ フロン トサスペンシ ョ ン BAG 3 Open Bag 3 S30002 袋3を開く H30048 M3x12mm Flathead Screw 皿ビス M3×12mm S10066 NOTE DIRECTION 向きに注意 S10066 REAR Alum Height Adjust Spacer, 2.0mm S10066 リア フロントサスブロックスペーサー （2.0mm） SHORT WHEELBASE ショート ホイールベース S30002 +/-1.5mm M3 Locknut H30048 H30048...
-
Page 12: Steering Installation
STEERING INSTALLATION ステア リ ングマウン トの搭載方法 BAG 3 BUILD TWO TURNBUCKLES Open Bag 3 ステアリングロッ ド1組の組み立て 袋3を開く NOTE DIRECTION 27.5mm 向きに注意 S10143 S40041 BUILD ONE TURNBUCKLE S40041 Plastic Ball Cup, Long サーボリンケージを一つ作ってく ださい。 ロッ ドエンド S10064 S40101 S10143 Aluminum 39mm Turnbuckle アルミターンバックル... - Page 13 STEERING INSTALLATION ステア リ ングマウン トの搭載方法 BAG 3 Open Bag 3 袋3を開く S30011 M3x6mm Roundhead Screw ボタンビス M3ｘ6mm MOVE FREELY 軽く 動く ように ENSURE BALL CUPS MOVE FREELY ONCE SNAPPED ON TO THE BALLSTUD. S30011 ロッ ドエンドをロッ ドエンドボールに取り付けた際に 軽く 動く か確認してく ださい。 SERVO INSTALLATION S30011 S30006...
-
Page 14: Shock Assembly
SHOCK ASSEMBLY ダンパーの組み立て BAG 4 Open Bag 4 袋4を開く S10109 O-RING INSERT INTO THE GROOVE H10043 溝にOリングを入れてく ださい オイル S10116 H10043 M2 E-Clip M2 Ｅリング S10032 S10115 S40126 S30118 S40127 DVS-V2 Shock Shaft (3x25mm) S30118 ダンパーシャフト (3x25mm) S10114 S10114 S10111 MOVE FREELY S10112 軽く動く... -
Page 15: Shock Installation
SHOCK INSTALLATION リ アセンターシ ョ ッ ク取り付け方法 ALUMINUM SHOCK MOUNT BRACE BAG 4 Open Bag 4 アルミシ ョ ックマウン トブレース 袋4を開く S30011 ANTENNA TUBE (NOT INCLUDED) アンテナパイプ（別売） C10023 S30011 Aluminum Shock Mount Brace C10025 M3x6mm Roundhead Screw アルミショックマウントブレース ボタンビス M3ｘ6mm Top Plate Post, 26mm トッププレートポスト（26mm）... - Page 16 BODY POST AND TIRE INSTALLATION ボデ ィ ーマウン ト と タイヤの取り付け方法 BODY POST BAG 5 Open Bag 5 ボディーマウン ト 袋5を開く S40016 S30018 Body Clips ボディピン S30018 S40016 S40016 S30002 M2.5x4 O-ring S30018 Oリング (M2.5x4mm) S30002 M3 Locknut M3ナイロンナッ ト S30012 S30006 M3x8mm Flathead Screw...
- Page 17 MOTOR AND ELECTRIC ITEMS モーターと メカ類 SPEED CONTROLLER BAG 5 (NOT INCLUDED) Open Bag 5 スピードコントローラー (別売) 袋5を開く MOTOR (NOT INCLUDED) モーター (別売） BATTERY (NOT INCLUDED) バッテリー （別売） S30012 M3x8mm Roundhead Screw ボタンビス M3ｘ8mm RECEIVER (NOT INCLUDED) NOTE 受信機 (別売） 注意...
