Summary of Contents for Bestar T67610-1139

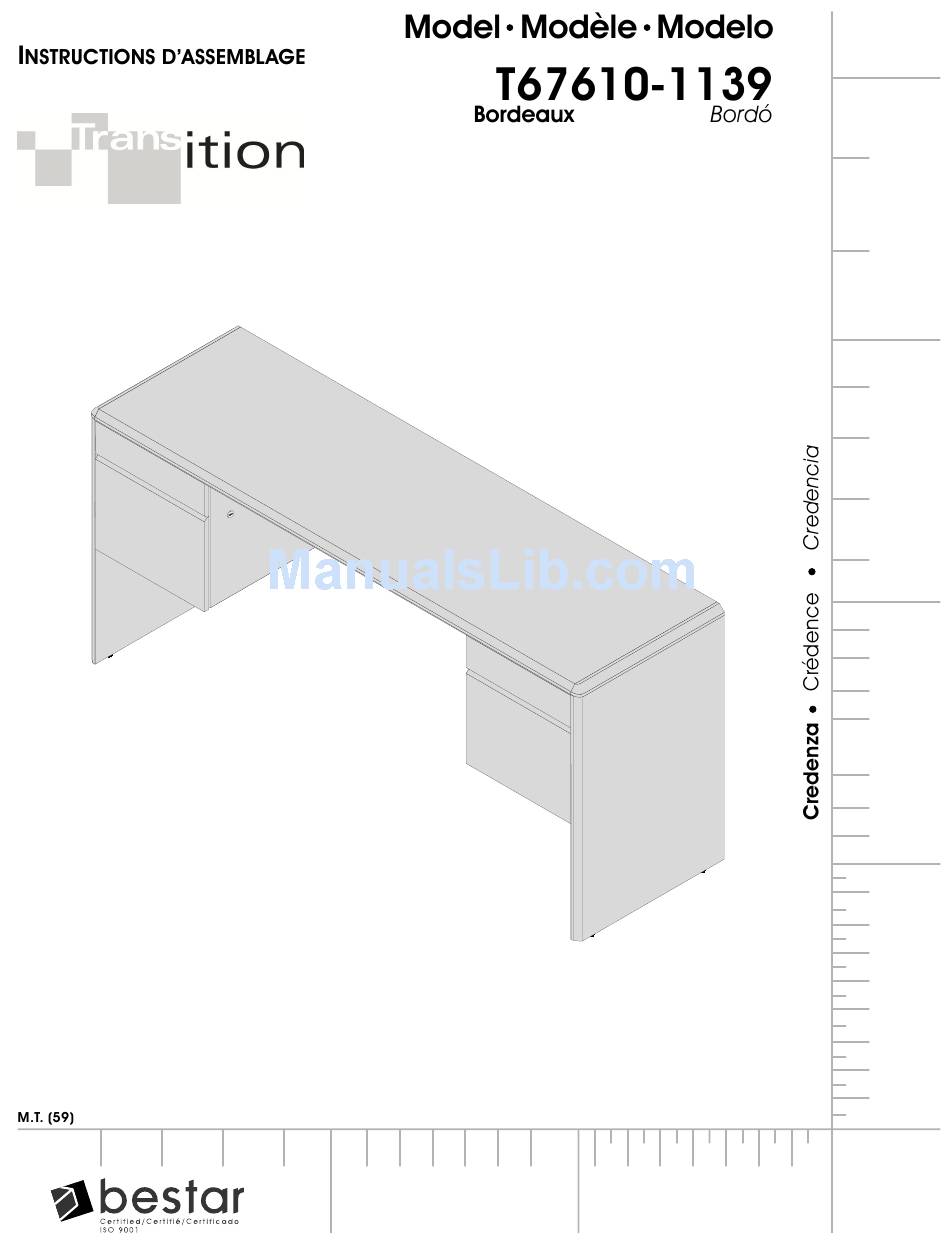

  • Page 1 SSEMBLY INSTRUCTIONS NSTRUCCIONES DE ENSAMBLAJE / Bordeaux / Service/Servicio: 1-888 8BESTAR (1-888 823-7827) www.bestar.ca...
  • Page 2: Customer Service And Warranty Information

    Cuando llame, tenga a mano su manual de instrucciones de montaje. Los productos Bestar están garantizados por el comprador original contra defectos en el material o en la confección del mueble. Los defectos, tal como se describen en esta garantía incluyen toda imperfección que pueda impedir el uso del producto. Nuestra garantía se limita expresamente al reemplazo de las partes y componentes del mueble defectuosos por cinco años a partir de la fecha de...
  • Page 3: Outils Requis

    / PIÈCES / / moulure / 5/8“ x 63 7/8” (16 mm x 1622 mm) / fond / 13 1/8” x 12 7/16” (334 mm x 316 mm) / fond / 15 3/8” x 12 7/16” (391 mm x 316 mm) l’utilisation d’outils électriques doit être deux personnes sont requises pour assembler et déplacer ce modèle.
  • Page 4 / QUINCAILLERIES / CA-99 H-36 GO-88 VP-212 1” (25 mm) CL-745 EC-744 PA-844 VR-207 1/2” (13 mm) coulisseaux 406 mm CO-249 EQ-144 RU-750 VR-210 39” (991 mm) 5/8” (16 mm) CR-141 EQ-314 SE-686 H-03 EX-681 VM-601 3/4” (20 mm) 11 15/16” (302 mm) H-04 EX-702 VP-218...
  • Page 5: Note Importante

    NOTE IMPORTANTE / En cas de nécessité Système de quincaillerie principal / Comment retirer un boulon (H-36) mal situé. flèche bonne position enfoncez tournez retirez Insérez la rondelle en pointant la flèche vers le trou de la bordure. INSTALLATION DES QUINCAILLERIES / CRÉDENCE / EQ-314 VR-207...
  • Page 6 NOTE IMPORTANTE / Système de quincaillerie principal / Assurez-vous de bien resserrer chaque rondelle pour assurer la solidité du meuble. Dans le cas contraire, des pièces pourraient être endommagées ou l’utilisateur pourrait se blesser. serrez insérez insérez outils requis PRÉ-ASSEMBLAGE / CRÉDENCE / Séquence d’assemblage Pièces...
  • Page 7 INSTALLATION DES QUINCAILLERIES / CRÉDENCE / Utilisez ces trous Soulever pour dégager et séparer la section qui servira àux étapes 8 tet 10 EQ-314 VR-210 VR-207 CO-249 H-03 H-36 PA-844 Service...
  • Page 8 PRÉ-ASSEMBLAGE / CRÉDENCE / Assemblez en position renversée Séquence d’assemblage Pièces serrez insérez Service...
  • Page 9 INSTALLATION DES QUINCAILLERIES / CRÉDENCE / Utilisez ces trous Soulever pour dégager et séparer la section qui servira àux étapes 8 tet 10 CO-249 H-03 SE-686 VP-218 VR-207 Service...
  • Page 10 ASSEMBLAGE / CRÉDENCE / Assemblez en position renversée Séquence d’assemblage Pièces sans pré-perçage serrez deux personnes sont requises pour insérez assembler et déplacer ce modèle. VR-207 VR-210 Service...
  • Page 11 INSTALLATION / CRÉDENCE / Assemblez en position renversée Retirez le papier du RU-750 et couper l’excédent Séquence d’assemblage Pièces / moulure / moulure / 5/8” x 63 7/8“ (16 mm x 1622 mm) Utilisez ce goujon et les côtés 20 et 21 pour aligner la moulure Retirez le goujon RU-750...
  • Page 12 INSTALLATION DES QUINCAILLERIES / TIROIRS / aligner côté droit (66) devant / face / face Utilisez les sections restantes des côté gauche (66) l’étapes 3 et 5 pour les pièces 01D. devant côté gauche (68) devant / face / face côté...
  • Page 13 ASSEMBLAGE / TIROIRS / Séquence d’assemblage Pièces fond fond / 13 1/8“ x 12 7/16” (334 mm x 316 mm) Séquence d’assemblage Pièces fond fond / 13 1/8“ x 12 7/16” (334 mm x 316 mm) VM-601 VP-212 Service...
  • Page 14 INSTALLATION DES QUINCAILLERIES / TIROIRS / sans pré-perçage aligner côté gauche (67) côté droit (67) Utilisez les sections restantes des étapes 3 et 5 côté gauche (69) côté droit (69) / vis / CO-249 EC-744 CR-141 VR-207 Service...
  • Page 15 3/4” (20 mm) 11 15/16” (302 mm) 13 3/16” (411 mm)
  • Page 16 ASSEMBLAGE / TIROIR / Séquence d’assemblage Pièces fond 16 3/16“ (411 mm) 11 15/16“ (302 mm) fond / 15 3/8“ x 12 7/16” (391 mm x 316 mm) Filière non-incluse Lettre / Légal / VM-601 VP-223 EX-681 EX-702 Service...
  • Page 17: Installation

    INSTALLATION / TIROIRS / Les roulements à billes doivent être sur la partie avant du coulisseau lors de l’installation des tiroirs. Service...
  • Page 18 / Note / Pour niveler votre meuble utilisez les pattes ajustables. Ajustement des tiroirs / Devants / Après avoir installé les tiroirs dans le meuble, ajustez les devants de tiroirs et resserrez les vis VM-601. Lorsque vous avez complété l’assemblage de votre meuble, installez les capuchons de plastique 23/32”...
  • Page 19 Sexe / / Homme / / Femme / / Adresse / / Âge / 18-25 26-35 35-50 50 & + / Ville / / Nom / / Province / / Pays / / Prénom / / C.P. : / # modèle / La dimension de la pièce est d’environ : Exactement ce que je recherchais / Date d’achat /...
  • Page 20 Chèr client(e), Merci d’avoir acheté un meuble Bestar. Chez Bestar, notre but est de produire des meubles de qualité, durables, esthétiques et à prix abordable pour satisfaire les besoins de nos clients. C’est pourquoi nous demandons a un client d’importance tel que vous de prendre quelques minutes pour compléter ce questionnaire.
