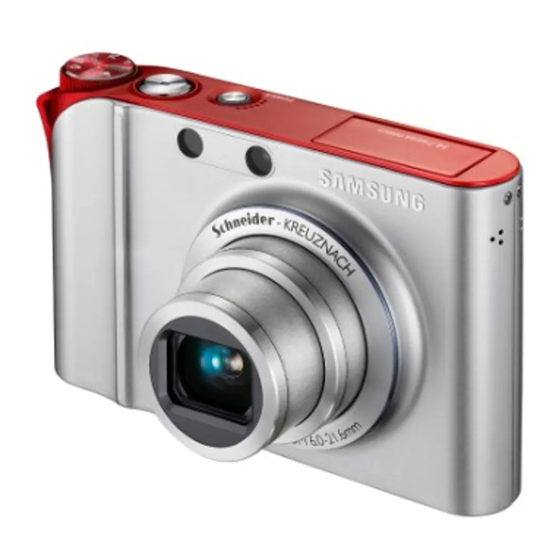

Samsung NV100HD Service Manual
  1. Manuals
  2. Brands
  3. Samsung Manuals
  4. Digital Camera
  5. NV100HD
  6. Service manual
Samsung NV100HD Service Manual

Samsung NV100HD Service Manual

Hide thumbs Also See for NV100HD:
Table of Contents

Advertisement

Quick Links

Download this manual See also: User Manual

DIGITAL CAMERA

NV100HD
B-Type : SAMSUNG TL34
SERVICE
Manual
DIGITAL CAMERA
CONTENTS
1. Specification
2. Installation
3. Exploded view and Part list
4. Firmware
5. Adjustment
6. Block Diagram
7. Pattern Diagram
8. Circuit Diagram
9. Service Information

Advertisement

Table of Contents
loading

Related Manuals for Samsung NV100HD

Summary of Contents for Samsung NV100HD

  • Page 1: Digital Camera

    DIGITAL CAMERA NV100HD B-Type : SAMSUNG TL34 SERVICE Manual DIGITAL CAMERA CONTENTS 1. Specification 2. Installation 3. Exploded view and Part list 4. Firmware 5. Adjustment 6. Block Diagram 7. Pattern Diagram 8. Circuit Diagram 9. Service Information...

  • Page 2: Table Of Contents

    7. OIS 升级　　　　　 . ADJUSTMENT 1. Adjustment Precautions 2. Adjustment Data Backup and Restoration for Main Board Replacement 3. OIS Centering ADJ 4. Battery Level Test 5. CCD Gain Adjustment - This Document can not be used without Samsung's authorization -...
  • Page 3 5) MAIN_PCB_5 6) MAIN_PCB_6 7) MAIN_PCB_7 8) MAIN_PCB_8 9) MAIN_PCB_9 10) MAIN_PCB_10 11) MAIN_TOP_FPCB_1 12) MAIN_TOP_FPCB_2 13) MAIN_CARD_PCB_1 14) MAIN_CARD_PCB_2 15) MAIN_CCD_FPCB 16) MAIN_STROBO_FPCB 17) KEY_FPCB 18) TOP_FPCB . 维修知识 - This Document can not be used without Samsung's authorization -...

  • Page 4: Camera Specification

    - Mode : Off, Auto, Red Eye, Fill in, Slow Sync, Red Eye Fix - Range : Wide: 0.3m - 5.5m (ISO Auto), Tele: 0.5m - 2.6m (ISO Auto) - Recharging Time : Approx. 5 sec - This Document can not be used without Samsung's authorization -...
  • Page 5 Frame rate : 60 FPS, 30 FPS, 15 FPS 3.6X Optical Zoom and Mute in Zooming (sound is muted when operating the zoom function) Color Effect & WB selectable - This Document can not be used without Samsung's authorization -...
  • Page 6 1374 2438 Normal 1794 2894 These figures are measured under Samsung s standard conditions and may vary depending on shooting conditions and camera settings. Image Play - Type : Single image, Thumbnails, Advanced slide show (with effect and music) Interface - Digital output connector : USB 2.0 (30pin)
  • Page 7 - 138g (without battery and memory card) Operating Temperature - 0 ~ 40 C Operating Humidity - 5 ~ 85% Software - Samsung Master, QuickTime® Player 7.4, Adobe Reader - This Document can not be used without Samsung's authorization -...
  • Page 8 You can prevent files from being deleted by using a write-protect switch on the SD or SDHC card. Slide the switch down to lock or slide it up to unlock. Unlock the card when shooting. - This Document can not be used without Samsung's authorization -...
  • Page 9 About 25' About 25' About 25' About 25' About 25' The zoom button doesn t function during the movie recording. The recording times can be changed by the zoom operation. - This Document can not be used without Samsung's authorization -...

  • Page 10: Lcd Monitor Indicator

    . SPECIFICATION 3. LCD monitor indicator Recording mode [ Image & Full Status ] - This Document can not be used without Samsung's authorization -...
  • Page 11 Memory card inserted Available number of photos Available recording time Optical Image Stabilisation (OIS) Current date and time Zoom ratio Voice memo Auto focus frame Camera shake Option set 1 - This Document can not be used without Samsung's authorization -...
  • Page 12 Adjust the exposure manually Adjust the shutter speed Adjust imperfections of the face Select an aperture value Select an auto focus option Select a flash option Select a video resolution - This Document can not be used without Samsung's authorization -...
  • Page 13 Add a voice memo to a photo or record a voice memo Set the Optical Image Stabilisation option Apply a colour effect Adjust sharpness Adjust contrast Adjust saturation Display another row of options - This Document can not be used without Samsung's authorization -...
  • Page 14 . SPECIFICATION Play mode Information [ Image & Full Status ] - This Document can not be used without Samsung's authorization -...
  • Page 15 Protected file Photo includes a voice memo Print order has been set (DPOF) Select a display type Slide show Delete files Edit menu for photos Play videos or voice memos - This Document can not be used without Samsung's authorization -...

  • Page 16: Connection Diagram

    . SPECIFICATION 4. CONNECTION DIAGRAM SD Card Card Reader TV Monitor IBM / MAC Lap top - This Document can not be used without Samsung's authorization -...

  • Page 17: Identification Of Features

    MENU button Steady: When connecting to a computer or in focus Access the camera settings menu Playback button Zoom T/Expand button Zoom W/Thumbnail button - This Document can not be used without Samsung's authorization -...
  • Page 18 USB and A / V port battery To open the battery chamber cover, slide it in the direction shown above. Battery holder Memory card slot Battery chamber Battery chamber cover - This Document can not be used without Samsung's authorization -...
  • Page 19 You can recharge your rechargeable battery, transfer a captured image to print, and download images with the cradle (optional). Camera connection terminal AV connection terminal DC connection terminal/ USB port HDMI connection terminal - This Document can not be used without Samsung's authorization -...

  • Page 20: Transferring Files To Your Computer

    Windows XP service pack2 or Vista Minimum 512MB RAM (1GB and above recommended) 64MB or greater video card (nVIDIA Geforce 7600GT or higher / ATIX1600 series or higer recommended) - This Document can not be used without Samsung's authorization -...
  • Page 21 2. When the setup screen is displayed, click [Samsung Digital Camera Installer] to start installation. 3. Select programs to install and follow the onscreen instructions. 4. Click OK to complete the installation. - This Document can not be used without Samsung's authorization -...
  • Page 22 2. Turn on the camera. 3. Touch Computer. 4. On your PC, select My Computer Removable Disk DCIM 100SSCAM. 5. Select the files you want and drag or save them to your PC. - This Document can not be used without Samsung's authorization -...
  • Page 23 2. Turn on your camera. The computer recognises the device automatically and a removable disk icon will be displayed. 3. Double-click the removable disk icon. 4. Transfer photos or videos to the computer. - This Document can not be used without Samsung's authorization -...
  • Page 24 The camera may malfunction when it is connected to the PC at the same time Case 5 as another USB cable. In this case, disconnect the other USB cable, and connect only one USB cable to the camera. - This Document can not be used without Samsung's authorization -...
  • Page 25 When the camera is connected to the USB port located on the front of the Case 8 computer, the computer may not recognise the camera. Connect the camera to the USB port located on the back of the computer. - This Document can not be used without Samsung's authorization -...

  • Page 26: Exploded View And Part List

    . EXPLODED VIEW AND PART LIST 1. MAIN ASSEMBLY TOP COVER - This Document can not be used without Samsung's authorization -...
  • Page 27 Q’ty Available Parts Remarks 6001-002223 SCREW 1435 MACHINE 6003-001718 SCREW 1430 TAPTITE AD63-03239A T/SHEET-MODE DIAL CAP AD64-02372A DECO COVER-MODE DIAL SILVER+RED AD64-02417A DECO COVER-MODE DIAL SILVER+GRAY AD64-02412A DECO COVER-MODE DIAL BLACK/TITAN - This Document can not be used without Samsung's authorization -...

  • Page 28: Body Assembly-1

    . EXPLODED VIEW AND PART LIST 2. BODY ASSEMBLY-1 2-10 2-16 2-13 2-15 2-11 2-14 2-18 2-17 2-12 2-15 2-14 2-12 - This Document can not be used without Samsung's authorization -...
  • Page 29 2-10 AD97-16035A ASSY-LCD 2-11 AD63-01247A IR_CUT_FILTER 2-12 0605-001151 CCD_14.7M 2-13 AD73-00293A RUBBER_CCD_SEALING 2-14 AD41-01194A FPC_CCD 2-15 AD61-03761A PLATE_CCD 2-16 6003-001633 SCREW B 2-17 6107-001483 SPRING 2-18 AD92-00633A PCB ASSY-CCD - This Document can not be used without Samsung's authorization -...

  • Page 30: Body Assembly-2

    . EXPLODED VIEW AND PART LIST 3. BODY ASSEMBLY-2 3-13 3-11 3-12 - This Document can not be used without Samsung's authorization -...
  • Page 31 HOLDER-SPEAKER 3001-002411 SPEAKER 6107-001525 BATTERY_PUSH_SPRING 3-10 AD61-03757A HOLDER-TRIPOD SILVER+RED/ AD97-16021A COVER ASSY-BATTERY SILVER+GRAY 3-11 AD97-16209A COVER ASSY-BATTERY BLACK AD97-16301A COVER ASSY-BATTERY TITAN 3-12 6107-001485 BATTERY_COVER_SPRING 3-13 AD61-03770A HINGE-BATTERY COVER - This Document can not be used without Samsung's authorization -...

  • Page 32: Top Cover Assembly

    . EXPLODED VIEW AND PART LIST 4. TOP COVER ASSEMBLY 4-16 4-12 4-18 4-13 4-14 4-11 4-10 4-17 4-19 4-15 - This Document can not be used without Samsung's authorization -...
  • Page 33 AD97-16026A STROBO ASSY-POPUP SILVER+RED 4-18 AD97-16305A STROBO ASSY-POPUP SILVER+GRAY AD97-16207A STROBO ASSY-POPUP BLACK/TITAN AD97-16020A TOP COVER ASSY SILVER+RED 4-19 AD97-16303A TOP COVER ASSY SILVER+GRAY AD97-16208A TOP COVER ASSY BLACK/TITAN - This Document can not be used without Samsung's authorization -...

  • Page 34: Front Cover Assembly

    . EXPLODED VIEW AND PART LIST 5. FRONT COVER ASSEMBLY 5-10 - This Document can not be used without Samsung's authorization -...
  • Page 35 BLACK AD97-16315A FRONT COER ASSY BLACK AD97-16299A FRONT COVER ASSY VLUU_NV TITAN AD97-16313A FRONT COVER ASSY SAMSUNG_NV TITAN AD97-16313A FRONT COVER ASSY SAMSUNG_TL34 TITAN AD97-16316A FRONT COER ASSY TITAN - This Document can not be used without Samsung's authorization -...

  • Page 36: Back Cover Assembly

    . EXPLODED VIEW AND PART LIST 6. BACK COVER ASSEMBLY 6-15 LCD_WINDOW 6-12 6-11 6-10 6-14 6-13 - This Document can not be used without Samsung's authorization -...
  • Page 37 6-12 AD73-00290A RUBBER-ZOOM BUTTON 6-13 AD64-02366A BUTTON FUNCTION 6-14 AD73-00291A RUBBER-FUNCTION BUTTON SILVER+RED/ AD97-16019A BACK COVER ASSY SILVER+GRAY 6-15 AD97-16211A BACK COVER ASSY BLACK AD97-16300A BACK COVER ASSY TITAN - This Document can not be used without Samsung's authorization -...

  • Page 38: Barrel Assembly

    7-45 7-61 7-54 7-62 7-17 7-16 7-14 7-15 7-13 7-12 7-10 7-55 7-57 7-30 7-11 7-29 7-56 7-27 7-25 7-23 7-28 7-19 7-18 7-26 7-24 7-22 7-20 7-21 7-58 - This Document can not be used without Samsung's authorization -...
  • Page 39 AD63-02532A BOND TAPE-C 7-16 AD61-03686A GUIDE-SHUTTER_FPCB 7-17 6003-001643 SCREW_1430_TAPTITE 7-18 AD63-02955A T/SHEET-1ST_SHIELD 7-19 AD67-00853A LENS ASP LENS-G1 7-20 AD67-00856A LENS SP LENS-G2 AD67-00840A BARREL-ZOOM_RING BLACK 7-21 AD67-00928A BARREL-ZOOM_RING SILVER - This Document can not be used without Samsung's authorization -...
  • Page 40 7-36 AD66-00593A SHAFT-AF 7-37 6107-001513 SPRING-ES 7-38 AD67-00841A BASE LENS 7-39 3708-002493 CONNECTOR_NV2_104W_OPS_16PIN 7-40 0604-001302 PHOTO-INTERRUPTER 7-41 1103-000187 EEPROM-TH103 AD41-01183A FPC-MAIN BLACK 7-42 AD41-01183A FPC-MAIN SILVER 7-43 0604-001376 PHOTO_INTERRUPTER_L4 - This Document can not be used without Samsung's authorization -...
  • Page 41 7-58 AD97-16151A SUB BARREL ASSY SILVER 7-59 AD97-15528A SUB BARREL ASSY-3RD 7-60 AD92-00568A FPCB ASSY-MAIN 7-61 AD97-15498A SUB BARREL ASSY-LENS_BASE AD97-15569A BARREL ASSY BLACK 7-62 AD97-16152A BARREL ASSY SILVER - This Document can not be used without Samsung's authorization -...

  • Page 42: Packing Item

    . EXPLODED VIEW AND PART LIST 8. PACKING ITEM 8-12 8-13 8-10 8-11 8-15 8-14 8-16 - This Document can not be used without Samsung's authorization -...
  • Page 43 COLOR STICKER_BLACK AD81-01566A COLOR_STICKER_RED AD68-02693A COLOR_STICKER_NV4_TITAN AD68-03079A U_M_VLUU_NV100 HD AD68-03080A U_M_NV100 HD_CHI_S AD68-03081A U_M_NV100 HD_EUR1 AD68-03082A U_M_NV100 HD_EUR2 AD68-03083A U_M_NV100 HD_ASIA AD68-03084A U_M_NV100 HD_AMERICA AD68-03085A U_M_TL34 HD_AMERICA_USA AD68-03086A U_M_NV100 HD_EUR3 - This Document can not be used without Samsung's authorization -...
  • Page 44 AD81-00884A LITHIUM-ION_SLB-1137D AD39-00151A DATA LINK CABLE(30PIN_USB_CABLE_SUC-C4) 8-10 AD39-00150A DATA LINK CABLE(30PIN_AV_C_SCC-AV30) 8-11 AD39-00152A CBF SIGNAL(HDMI CABLE_NV24HD) 8-12 AD59-00164A REMOCON(SRC-A4_SILK) 8-13 AD61-03811A CRADLE(SCC-NV5 HD) 8-14 6902-000921 PE BAG (FOR ACCESSORY) - This Document can not be used without Samsung's authorization -...
  • Page 45 LOCAL_WARRANTY CARD_ITALIA AD68-02558A PRC_CARD_RUSSIA 6801-001663 AS_CENTER_MANUAL_TSEO_S 6801-001681 WARRANTY CARD_CANADA 6801-001564 WARRANTY_CARD_Vietnam 6801-001675 WARRANTY CARD_TSOE(CHINA)) AD69-01778A BOX-GT_NV100 HD_EX_AU_NOR_SM AD69-01779A BOX-GT_NV100 HD_EX_AU_NOR_BIG 8-16 AD69-01780A BOX-GT_TL34 HD_USA_NORMAL AD69-01781A BOX-GT_NV100 HD_CAN_FULL AD69-01782A BOX-GT_NV100 HD_EX_AU_FULL - This Document can not be used without Samsung's authorization -...
  • Page 46 . 固件程序 1. 开发模式 1. 取出相机中的存储卡。 2. 打开相机，通过模式盘选择　 ＳＣＥＮＥ（情景模式） 3. 同时按住Ｗ（短焦）钮和ＭＥＮＵ钮， 然后再同时按下快门（Ｓ２）． 4. ＇Ｄｅｖｅｌｏｐｅｒ　Ｍｏｄｅ＇（开发模式）菜单 显示在ＬＣＤ　显示器上。 - This Document can not be used without Samsung's authorization -...
  • Page 47 . FIRMWARE 2. 初始化相机 1. 将相机设置到＇Ｄｅｖｅｌｏｐｅｒ　Ｍｏｄｅ＇（开发模式）． 2. 开发模式菜单会显示在ＬＣＤ显示器上。 选择　２．　Ｆａｃｔｏｒｙ　Ｒｅｓｅｔ　Ａｌｌ（恢复出厂设置） 3. 打开相机，确认相机是否初始化。 - This Document can not be used without Samsung's authorization -...
  • Page 48 . FIRMWARE 注意 ＇Ｆａｃｔｏｒｙ　Ｒｅｓｅｔ　Ａｌｌ　Ｍｏｄｅ＇（恢复出厂设置模式）将所有设置设成ＤＳＣ工厂设置模式。 Ｆａｃｔｏｒｙ　Ｒｅｓｅｔ　Ａｌｌ　（恢复出厂设置）初始化以下项目。 在ＯＳＤ屏上设置（ＩＳＯ，　闪光灯，　快门速度，　ＡＦ模式） ＯＳＤ　语言 日期／时间 设置模式设置 Ｆａｃｔｏｒｙ　Ｒｅｓｅｔ　Ａｌｌ（恢复出厂设置）自动格式化内存空间。 因此，此功能会删除内存中的所有数据。 原则上，可以在固件程序升级后运行Ｆａｃｔｏｒｙ　Ｒｅｓｅｔ　Ａｌｌ（恢复出厂设置）。 （当相机固件升级后重启时，它自动进入Ｆａｃｔｏｒｙ　Ｒｅｓｅｔ　Ａｌｌ（恢复出厂设置）模式．） 　＇ＯＳＤ　Ｌａｎｇｕａｇｅ＇（ＯＳＤ语言）和　＇Ｄａｔｅ／Ｔｉｍｅ＇（日期／时间）可以在ＬＣＤ显示器上设置。 - This Document can not be used without Samsung's authorization -...
  • Page 49 3. 当前的固件程序版本会显示在ＬＣＤ上。 项目　 描述 为ＤＳＣ设置名称。作为开发程序，　附上以下后缀：ＰＶ１，　ＰＶ２，　ＰＲ１，　 DEV STEP ＰＲ２，　等等。 一般的商业产品都有相同的名称。 是相机运行的ＤＳＰ的主固件程序版本。 DSP VERSION 主固件程序创建日期。 DSP DATE 一般商品都具有＇ＦＡＳＴ＇　版本。 BOOTING VERSION 是内存ＲＯＭ　的固件程序版本。 DSP BOOT LOADER TOUCH PAD VER 用于驱动ｔｏｕｃｈｐａｄ的Ｍｉｃｏｍ固件程序版本。 OIS VER 用于驱动ＯＩＳ的Ｍｉｃｏｍ固件程序版本． - This Document can not be used without Samsung's authorization -...
  • Page 50 . FIRMWARE 4. 升级固件程序 1. 将存有固件程序的ＳＤ卡插入相机。 * 升级固件程序会删除内存中的所有数据。请确认在升级前已将所有数据备份到电脑上。 固件程序文件名必须为　＂ｎｖ３＿１３４Ｗ．ｂｉｎ＂． 2. 链接电源适配器或插入满电电池。 * 保证固件升级时ＬＣＤ屏幕上电池水平图标必须显示满格电（三格） 3. 将相机设置到　＇Ｄｅｖｅｌｏｐｅｒ　Ｍｏｄｅ＇（开发模式）。 4. ＬＣＤ上会显示开发模式菜单。 选择３．　Ｕｐｇｒａｄｅ　Ｆｉｒｍｗａｒｅ（升固件程序） 5. 升级开始，ＬＣＤ屏幕上会显示如下 过程信息。 - This Document can not be used without Samsung's authorization -...
  • Page 51 . FIRMWARE 6. 升级完成后，　相机自动关闭。 7. 相机再次打开，选择Ｒｅｓｅｔ　ｉｎ　ｔｈｅ　ＳＥＴＵＰ菜单。 - This Document can not be used without Samsung's authorization -...
  • Page 52 . FIRMWARE 5. 触摸屏 以下是关于触摸屏固件程序升级过程的描述。 1. 将存有ＮＶ１００ＨＤ触摸屏版本文件的ＳＤ卡插入相机。 * 固件程序文件名必须是　＂ｍｅｌｆａｓ．ｈｅｘ＂． 2. 连接交流电源适配器或充满电的电池。 * 固件升级过程中，ＬＣＤ屏幕上电池水平图标必须显示满格电（三格）。　　 3. 将相机设置到　＇Ｄｅｖｅｌｏｐｅｒ　Ｍｏｄｅ＇（开发模式）． 4. 开发模式菜单会显示在ＬＣＤ上。 选择４．　Ｕｐｇｒａｄｅ　Ｔｏｕｃｈ　Ｓｃｒｅｅｎ（升级触摸屏） 5. 升级开始ＬＣＤ上会显示过程信息（如下图所示）。 升级完成后，相机自动关闭。 - This Document can not be used without Samsung's authorization -...
  • Page 53 . FIRMWARE 6. 触摸屏修复 　以下是＇Ｔｏｕｃｈ　Ｓｃｒｅｅｎ　Ｆ／Ｗ＇（触摸屏Ｆ／Ｗ）的修复说明。 修复触摸屏Ｆ／Ｗ时需要： 接触不能识别或在ＤＳＣ打开的情况下Ｆ／Ｗ升级不能执行时，必须进行触摸屏Ｆ／Ｗ修复。 在这种情况下，自动升级／修复触摸屏Ｆ／Ｗ需要使用脚本文件。 1. 将存有３各触摸屏Ｆ／Ｗ修复文件的ＳＤ卡 插入相机。 * 固件程序文件名必须是　＂ｍｅｌｆａｓ．ｈｅｘ＂， "adjust_t", "NV3_134W.txt". 2. 连接交流电源适配器或充满电的电池。 * 为保证固件升级，ＬＣＤ屏幕上电池水平图标必须显示满格电（三格）。　　 3. 打开相机时，　触摸屏Ｆ／Ｗ升级自动开始。 4. 升级完成后，相机自动关闭。 - This Document can not be used without Samsung's authorization -...

  • Page 54: Ois 升级

    . FIRMWARE 7. OIS 升级 以下描述的是ＯＩＳ的固件升级过程。 1. 将存有ＮＶ１００ＨＤ　ＯＩＳ的３个固件程序 文件的ＳＤ卡插入相机。 * 固件程序文件名必须为 　　　 "N31340IS.hex", "adjust_t", "NV3_134W.txt". 2. 连接ＡＣ电源适配器或满电电池。 * 为保证固件升级，ＬＣＤ屏幕上电池水平图标必须显示满格电（三格）。　　 3. 将相机设置到＇Ｄｅｖｅｌｏｐｅｒ　Ｍｏｄｅ＇（开发模式）。 4. 开发模式菜单显示在ＬＣＤ上。 选择　５．　升级　ＯＩＳ． - This Document can not be used without Samsung's authorization -...
  • Page 55 . FIRMWARE 5. 升级开始，ＬＣＤ上会显示如下的过程信息。 升级完成后，相机会自动关机。 * ＯＩＳ固件升级完成后，运行ＯＩＳ中心定位调整。　　 - This Document can not be used without Samsung's authorization -...
  • Page 56 . ADJUSTMENT 1. 调整预防 目的 本手册对如何使用脚本指令进行调整、如何设置调整的背景环境进行描述。 脚本由可以补偿每台相机的缺陷和偏离的调整指令组成。 用此脚本可以修复任何相机问题。 本手册的目的在于：对（经销商或售后服务）因任何原因造成的不正当或未按规则的操作进行调整。 对于更换主板后如何进行调整的相关信息，参见＂更换主板后数据备份和复位的调整＂。 2. 特征 A. ＮＶ１００ＨＤ的调整过程可以分为２７个单独的步骤。综合调整１（４种）、综合调整２（６种）、综合 调整３（３种）、相面调整、ＡＷＢＣＰ调整、拍摄清晰度调整、坏像素调整、黑色水平调整和２Ｍ 拍摄调整可以通过结合测量工具而合并在一起进行。 但在该手册中，我们只介绍每个单独的步骤。 B. 插入含有特定脚本文件的ＳＤ卡并开机后，ＮＶ１００ＨＤ会自动进行调整。 所需文件为　 ａｄｊｕｓｔ１０．ｔｘｔ，　ａｄｊｕｓｔ＿ｔ C. ａｄｊｕｓｔ１０．ｔｘｔ　 包括调整用脚本指令。 D. ａｄｊｕｓｔ＿ｔ　用于开始调整并广泛应用于各种调整。 - This Document can not be used without Samsung's authorization -...
  • Page 57 . ADJUSTMENT 3. 程序 A. 调整程序如下： 导入时查看ＳＤ卡根目录下的ａｄｊｕｓｔ１０．ｔｘｔ文件和ａｄｊｕｓｔ＿ｔ文件。 如果ａｄｊｕｓｔ１０．ｔｘｔ文件和ａｄｊｕｓｔ＿ｔ　已存到ＳＤ卡里，可以进入调整模式。 初始化相机。 查看工作进程。 在确认工作进程后开始调整或视察进程，根据ＯＫ／ＮＧ来设置ＩＤ，然后将调整值保存到 高速缓冲存储器。 升序完成后，　临时保存到高速缓冲存储器中的数据会被保存到相机的ＦｌａｓｈＲｏｍ内。 （他只能被写入，　如果调整程序已经完成。保存在ＦｌａｓｈＲｏｍ中的数据即使在升级时 也不会受到影响 ）。 程序完成后，会判定　ＯＫ　或　ＮＧ。如果程序良好，会发送ＯＫ信息，程序仍然继续。 如果程序不良，会发送ＮＧ信息，并且程序中止。 （ＯＫ信息：　ＡＦ辅助光灯闪烁一次，ＯＫ信息通过连续的端口发送出去； ＮＧ信息：ＡＦ辅助光灯闪烁两次，ＮＧ信息通过连续的端口发送出去）。 B. 此调整程序用单个调整程序的方法来运行，因为可能会需要在一个程序之前运行另 一个程序。（例如：像ＣＣＤ　ｇａｉｎ　程序影响ＡＥ（自动曝光）　ｏｖｅｒａｌｌ，所以必须在被ＣＣＤ ｇａｉｎ影响前，预运进行此程序。就像快门关闭时间程序和Ｓｔｒｏｂｏ检查程序。 这种可能会成为批判性问题的调整，在综合调整程序中大部分是按顺序定义的。 控制顺序不会成为长久的问题。然而，＿９．　ＰＵＮＴ　ａｄｊｕｓｔｍｅｎｔ　ｐｒｏｃｅｓｓ＿（相面调整程序） 必须在＿１１．　Ｄｅｆｉｎｉｔｉｏｎ　ｓｈｏｏｔｉｎｇ　ｐｒｏｃｅｓｓ＿（拍摄清晰度程序）之前运行。而且， ＿ＣＣＤ　Ｄｅｆｅｃｔ　ｐｒｏｃｅｓｓ＿（ＣＣＤ坏点程序）必须要在运行＿Ｂｕｒｎｉｎｇ　ｐｒｏｃｅｓｓ＿（耐久程序） 后ＣＣＤ温度上升的时候进行。 - This Document can not be used without Samsung's authorization -...
  • Page 58 为了保证结果的一致性，更换主板时要进行数据备份和复位的调整，其目的就在于保持为补偿单个 相机缺陷和偏离而进行的调整设置。 需要注意的是：不要进入另外一台相机的数据备份和复位的调整设置当中。 数据备份和复位的调整程序只适用于主板更换。当更换影响画质的零件时（如镜头或ＣＣＤ），就要 检查结果并对新更换零件进行调整。 B. 流程 1. 用ＳＤ卡备份调整数据。 A. 将附件＂Ｂａｃｋ　ｕｐ＂文件夹下的ＮＶ３＿１３４．ｔｘｔ　和ａｄｊｕｓｔ＿ｔ　文件保存到ＳＤ卡根目录下， 打开相机。 B. 备份完成后相机会自动关机，ＳＤ卡根目录下会生成＂　ＦＬＡＳＨ．　ＤＡＴ　＂文件。该文件包含 了相机的调整数据。　　 2. 用ＳＤ卡进行数据复位调整。 A. 将附件＂ｒｅｃｏｖｅｒｙ＂文件夹下的ＮＶ３＿１３４Ｗ．ｔｘｔ，　ａｄｊｕｓｔ＿ｔ　和ＦＬＡＳＨ．ＤＡＴ　文件保存到 ＳＤ卡根目录下，打开相机。 B. 复位完成时，ＡＦ辅助光灯闪烁一次后相机自动关机。 3. 用ＳＤ卡调整数据备份失败时 A. 如果因为主板严重受损而导致数据备份不可用，则在更换主板时用户不必自行进入数据， 因为此时，固件程序正在使用自带的默认调整设置进行调整。 此时，由于重要零件（如镜头或ＣＣＤ）变更时所发布的固件程序的默认设置可能会不同于先 前版本，　　因此应使用该零件出厂时发布的固件程序。　　 - This Document can not be used without Samsung's authorization -...
  • Page 59 . ADJUSTMENT 3. ＯＩＳ　中心调整 A. 目的 将ＯＩＳ　Ｍｅｃｈａ和ＬＩＳ规则系统（ｈａｌｌ　调整值，　ｈａｌｌ　偏移量，　制动器调整值等）进行比较：例如 如果ＯＩＳ　Ｍｅｃｈａ的移动距离测量值超出了标准范围，则视其为ＮＧ。通过相机和ＯＩＳ之间Ｉ２Ｃ　交换 给出和接收的命令和所需值进行调整和测试。 B. 流程 1. 将相应调整文件保存到ＳＤ卡中。 2. 将含有程序文件的ＳＤ卡插入相机，打开相机。 3. 调整会自动进行。 ＯＩＳ模块会上下左右移动２～３次。 4. 调整完成后，相机会自动关机。 - This Document can not be used without Samsung's authorization -...
  • Page 60 . ADJUSTMENT 4. 电池水平测试 A. 目的 检查每台相机显示电池状态的参考电压水平。 输入１０次电池电压值后，计算平均值＂Ｉｎｐｕｔ＿　ａｖｅｒａｇｅ＂． 检查ｉｎｐｕｔ＿ａｖｅｒａｇｅ　是否在脚本文件输入的最大值和最小值之间。如果不是，则显示ＮＧ。 B. 规格（缺陷检验标准） 最小值＜　输入值（３．７Ｖ）　＜　最大值：　良品 C. 程序 1. 将ＮＶ３＿１３４Ｗ．ｔｘｔ　和ａｄｊｕｓｔ＿ｔ　文件保存　　到ＳＤ卡根目录下，并将卡插入相机。 2. 打开相机，会自动进入调整模式。 - This Document can not be used without Samsung's authorization -...
  • Page 61 . ADJUSTMENT D. Ｌｏｇ文件分析 调整结束后，ＳＤ存储卡中会自动生成调整结束ｌｏｇ文件。 用记事本打开ｌｏｇ文件，判定结果是良好还是不良。 Index Input_avg Result Ｉｎｄｅｘ　：　脚本运行次数 Ｔｈｅ　ｉｎｐｕｔ＿ａｖｅｒａｇｅ：：１０次输入值计算的平均值 Ｒｅｓｕｌｔ　：　良好／不良 文件写出规则 - '*' 表示最后记录行 - This Document can not be used without Samsung's authorization -...
  • Page 62 . ADJUSTMENT 5. ＣＣＤ　Ｇａｉｎ　调整 A. 目的 理想的ＣＣＤ饱和状态是１ＶＰＰ。但是实际的ＣＣＤ饱和状态一般低于１　ＶＰＰ　（５００　～　５５０ｍＶｐｐ） 为了将ＣＣＤ饱和状态水平由５００　～　５５０　ｍＶｐｐ　变成１　Ｖｐｐ　，　必须设置最小模拟值。 由于每台相机实际的ＣＣＤ饱和状态彼此不同，　因此需要通过调整模拟值来最小化每台相机ＣＣＤ 饱和状态水平的不同。 B. 规格（缺陷检验标准） 目标－　界限＜　所测亮度的平均值＜　目标＋界限 最小值＜　ＣＣＤ　ｇａｉｎ　＜　最大值 C. 程序 1. 将ＮＶ３＿１３４Ｗ．ｔｘｔ和ａｄｊｕｓｔ＿ｔ　文件保存　　到ＳＤ卡根目录下，并将卡插入相机。 2. 将相机放置于光箱上。 - This Document can not be used without Samsung's authorization -...
  • Page 63 - 亮度：　ＬＶ　１３．２±０．１　（建议±０．０５） 将ＬＶ　ｃｈｅｃｋｅｒ　紧贴于光箱表面。 （使用经授权许可生产的ＬＶ　ｃｈｅｃｋｅｒ。） －　与调整工具距离：　１５ｍｍ±２ｍｍ 3. 打开相机，自动进入调整模式。 D. Ｌｏｇ　文件分析 调整结束后，ＳＤ存储卡中会自动生成调整结果ｌｏｇ文件。 用记事本打开ｌｏｇ文件，判定结果是良好还是不良。 Index Target_Y Limit Yvalue CCD GAIN Offset Daylight Result 9025 9055 9025 9076 9025 9178 Ｉｎｄｅｘ　：　脚本运行次数 ＣＣＤ　ｇａｉｎ　：使用白炽灯光源的计算结果。 ｄａｙｌｉｇｈｔ　：该值为将ＣＣＤ　ｇａｉｎ值写入相机ＦＬＡＳＨＲＯＭ中的计算结果。 Ｒｅｓｕｌｔ　：　良好／　不良 - This Document can not be used without Samsung's authorization -...
  • Page 64 . ADJUSTMENT 6. 快门闭合时间调整 A. 目的 由于机械性快门固有的特性，它在闭合时会有所延迟。每个相机的延迟也有所差异。 在通常的拍摄条件下延迟不算是品质问题。但在高速快门模式下，亮度就会受到影响。 此调整用于调整相机机械快门的关闭延迟时间。 B. 程序 1. 将ＮＶ３＿１３４Ｗ．ｔｘｔ　和ａｄｊｕｓｔ＿ｔ　文件保存　　到ＳＤ卡根目录下，并将卡插入相机。　　 2. 将相机放置于光箱上。 ［调整光源规格］ - 调整工具规格：　完全封闭的光箱。 - 色温：　３２００Ｋ±５０ - 亮度：　ＬＶ　１３．２±０．１ - 与调整工具距离：　１５ｍｍ±２ｍｍ 将ＬＶ　ｃｈｅｃｋｅｒ　紧贴于光箱表面。 （使用我们公司生产的ＬＶ　ｃｈｅｃｋｅｒ。） - This Document can not be used without Samsung's authorization -...
  • Page 65 . ADJUSTMENT 3. 打开相机，会自动进入调整模式。 C. Ｌｏｇ　文件分析 调整结束后，ＳＤ存储卡中会自动生成调整结果ｌｏｇ文件。 用记事本打开ｌｏｇ文件，判定结果是良好还是不良。 Index IRIS Type SS_Ref CAPtemp_Eva_C SS_Delay_Time Result SS_Delay1 ... SS_Delay30 Small 8120 8140 -2816 -1583 Small 8192 8232 -2766 -1583 - This Document can not be used without Samsung's authorization -...
  • Page 66 . ADJUSTMENT 7. 镜头周围曝光补偿调整 A. 目的 镜头的特征导致照片的边缘比其他部位偏暗。这种现象叫做＂Ｌｅｎｓ　Ｓｈａｄｉｎｇ（镜头周围曝光补偿）。＂ 通过将照片边缘与中央进行对比，计算边缘的黑暗水平，此调整可以将照片边缘的亮度提高到中央 的８０％。 B. 　程序 1. 将ＮＶ３＿１３４Ｗ．ｔｘｔ　和ａｄｊｕｓｔ＿ｔ　文件保存　　到ＳＤ卡根目录下，并将卡插入相机。　 2. 将相机放置于光箱上。 ［调整光源规格］ - 调整工具规格：完全封闭的光箱。 - 色温：　３２００Ｋ±５０ - 亮度：　ＬＶ　８．２±０．１　（建议±０．０５　） - This Document can not be used without Samsung's authorization -...
  • Page 67 . ADJUSTMENT 3. 打开相机，自动进入调整模式。 C. Ｌｏｇ文件分析 调整结束后，ＳＤ存储卡中会自动生成调整结果ｌｏｇ文件。 用记事本打开ｌｏｇ文件，判定结果是良好还是不良。 Index Type ULGain URGain ULGain URGain Avg Type ULGain URGain ULGain URGain Result Before After Before After Before After Before After - This Document can not be used without Samsung's authorization -...
  • Page 68 . ADJUSTMENT 8. Ｆｌａｓｈ　Ｇｎｏ．　调整 A. 目的 通过ｆｌａｓｈ测试检验ｆｌａｓｈ硬件的不良和偏差。 B. 程序 1. 将ＮＶ３＿１３４Ｗ．ｔｘｔ　和ａｄｊｕｓｔ＿ｔ　文件保存　　到ＳＤ卡根目录下，并将卡插入相机。 2. 将相机置于暗室中。 ［调整光源规格］ - 调整工具规格：暗箱和暗室 - Ｃｈａｒｔ：　１８％　Ｂｌａｃｋ - 与调整工具距离：　５０ｃｍ - This Document can not be used without Samsung's authorization -...
  • Page 69 . ADJUSTMENT 3. 打开相机，自动进入调整模式。 C. Ｌｏｇ　文件分析 调整结束后，ＳＤ存储卡中会自动生成调整结果ｌｏｇ文件。 用记事本打开ｌｏｇ文件，判定结果是良好还是不良。 - This Document can not be used without Samsung's authorization -...
  • Page 70 . ADJUSTMENT 9. 相面调整 A. 目的 通过调整镜筒别组立偏差来获得更好的自动对焦功能。 相面调整和镜头对焦有关。 B. 程序 1. 将ＮＶ３＿１３４Ｗ．ｔｘｔ　　和ａｄｊｕｓｔ＿ｔ　文件保存　　到ＳＤ卡根目录下，并将卡插入相机。 2. 按照指定的调整环境放置相机。 ［　被摄物距离规定］ 将相机对准无限远处（５００ｍ）的一个建筑物或一个物体（不用图板） - This Document can not be used without Samsung's authorization -...
  • Page 71 . ADJUSTMENT 3. 打开相机，会自动进入调整模式 C. Ｌｏｇ　文件分析 调整结束后，ＳＤ存储卡中会自动生成调整结果ｌｏｇ文件。 用记事本打开ｌｏｇ文件，判定结果是良好还是不良。 - This Document can not be used without Samsung's authorization -...
  • Page 72 10. 耐久测试 A. 目的 通过重复使用相机各项功能来检测相机硬件及软件上的缺陷。 B. 操作 根据指定的次数按顺序重复耐久测试。 耐久测试顺序为：照片删除，单张拍摄，自动闪光拍摄，２秒自拍，闪光拍摄，微距拍摄， 闪光拍摄，ＡＦ锁定拍摄＊５，动态影像录制５秒，动态影像回放，ＬＣＤ模式改变和用幻灯 片回放所有照片。 每次相机功能操作开始前，先将先前的结果写入ｌｏｇ文件。 - 相机功能操作开始前，先在ｌｏｇ上键入ＮＧ；并在功能操作完成后将它改为ＯＫ。 - 通过这种方法，可以检测出线路和功能上的缺陷。 C. 规格（缺陷检验标准） 测试时，相机在完成用户指定的次数前不会停止运行。 但此项测试只能重新开始一次。 D. 程序 1. 将ＮＶ３＿１３４Ｗ．ｔｘｔ　和ａｄｊｕｓｔ＿ｔ　文件保存　　到ＳＤ卡根目录下，并将卡插入相机。 2. 打开相机，会自动进入调整模式。 3. 初始化相机。 4. 开始运行耐久测试。 - This Document can not be used without Samsung's authorization -...
  • Page 73 坏像素分为两种：白色坏点使在昏暗环境下拍摄的图像带有亮点，而黑色坏点则使摄于明亮环境的 图像带有黑点。 为了节省检测时间，检测中只记录白色坏点的位置。因为黑色坏点的数量极少，且在ＪＰＥＧ图像中 很难被发现。 当前坏像素搜索程序在热像素的ＡＲＳ模式中有一个ｒｅｍｏｖａｌ功能。 B. 规格（缺陷检验标准） 如果ＣＣＤ坏点总数超过２５６个，则判定ＣＣＤ不良；因为富士通平台能够补偿的坏点总数最多为２５６个。　　 C. 程序 1. 将ＮＶ３＿１３４Ｗ．ｔｘｔ和ａｄｊｕｓｔ＿ｔ　文件保存　　到ＳＤ卡根目录下，并将卡插入相机。 2. 打开相机，会自动进入调整模式。 D. Ｌｏｇ　文件分析 调整结束后，ＳＤ存储卡中会自动生成调整结果ｌｏｇ文件。 用记事本打开ｌｏｇ文件，判定结果是良好还是不良。 Index Type Total Field 1 Field 2 Field 3 Result WHITE - This Document can not be used without Samsung's authorization -...
  • Page 74 12. ＣＣＤ　黑色水平（ＯＢ）　调整 A. 目的 ＣＣＤ传感器的内部特征使它即使在无光的环境下也能读出数据，从而导致照片对比度受到影响。为 补偿这种现象造成的影响，ＣＣＤ具有一个遮光区。 但是，ＣＣＤ　传感器区域和遮光区之间在特性上可能有所不同。为补偿这种差别，需要进行ＣＣＤ　黑色 水平（ＯＢ：光学黑体）调整。 由于黑色水平随着ＩＳＯ调整值的变化而变化，因此可以通过ＩＳＯ值来进行黑色水平调整。 黑色水平改变取决于温度。当温度升高，黑色水平呈增加趋势。ＮＶ１－１０３具有ＳＩＳＳ模块， 且该模块会引起温度迅速的改变。因此，黑色水平调整值通过参考ＣＣＤ温度被补偿。 根据ＳＩＳＳ模块的温度传感器，将温度写入脚本文件。 B. 操作 1. 调整黑色水平。 2. 将存有脚本文件的　ＳＤ　卡插入相机后，打开相机。 3. 相机曝光是在脚本文件上自动设置为１／１２５秒快门和ｆ７．３光圈值。 4. ＩＳＯ值在脚本文件中被设置为１００／２００／４００／８００／１０００。 5. 当Ｍｅｃｈａ快门封闭时，在每个ＩＳＯ值拍摄５次，比较图像封锁区域与中心部位的ＣＣＤ值，并注意区别。 （图像在此过程中显示在ＬＣＤ显示器上的原因不是因为光从外部渗透进来，而是因为 Ｌｉｖｅｖｉｅｗ中的余像．） 　 6. 在每个ＩＳＯ值执行一遍以上内容。 - This Document can not be used without Samsung's authorization -...
  • Page 75 . ADJUSTMENT 程序 1. 将ＮＶ３＿１３４Ｗ．ｔｘｔ　和ａｄｊｕｓｔ＿ｔ　文件保存　　到ＳＤ卡根目录下，并将卡插入相机。 2. 打开相机，会自动进入调整模式。 D. Ｌｏｇ　文件分析 调整结束后，ＳＤ存储卡中会自动生成调整结果ｌｏｇ文件。 用记事本打开ｌｏｇ文件，判定结果是良好还是不良。 - This Document can not be used without Samsung's authorization -...
  • Page 76 MEMO - This Document can not be used without Samsung's authorization -...
  • Page 77 MEMO - This Document can not be used without Samsung's authorization -...
  • Page 78 - This Document can not be used without Samsung's authorization -...

  • Page 79: Main_Top

    1) MAIN_TOP - This Document can not be used without Samsung's authorization -...

  • Page 80: Main_Bottom

    2) MAIN_BOTTOM - This Document can not be used without Samsung's authorization -...

  • Page 81: Main_Pcb_1

    1) MAIN_PCB_1 - This Document can not be used without Samsung's authorization -...

  • Page 82: Main_Pcb_2

    2) MAIN_PCB_2 - This Document can not be used without Samsung's authorization -...

  • Page 83: Main_Pcb_3

    3) MAIN_PCB_3 - This Document can not be used without Samsung's authorization -...

  • Page 84: Main_Pcb_4

    4) MAIN_PCB_4 - This Document can not be used without Samsung's authorization -...

  • Page 85: Main_Pcb_5

    5) MAIN_PCB_5 - This Document can not be used without Samsung's authorization -...

  • Page 86: Main_Pcb_6

    6) MAIN_PCB_6 - This Document can not be used without Samsung's authorization -...

  • Page 87: Main_Pcb_7

    7) MAIN_PCB_7 - This Document can not be used without Samsung's authorization -...

  • Page 88: Main_Pcb_8

    8) MAIN_PCB_8 - This Document can not be used without Samsung's authorization -...

  • Page 89: Main_Pcb_9

    9) MAIN_PCB_9 - This Document can not be used without Samsung's authorization -...

  • Page 90: Main_Pcb_10

    10) MAIN_PCB_10 - This Document can not be used without Samsung's authorization -...

  • Page 91: Main_Top_Fpcb_1

    11) MAIN_TOP_FPCB_1 - This Document can not be used without Samsung's authorization -...

  • Page 92: Main_Top_Fpcb_2

    12) MAIN_TOP_FPCB_2 - This Document can not be used without Samsung's authorization -...

  • Page 93: Main_Card_Pcb_1

    13) MAIN_CARD_PCB_1 - This Document can not be used without Samsung's authorization -...

  • Page 94: Main_Card_Pcb_2

    14) MAIN_CARD_PCB_2 - This Document can not be used without Samsung's authorization -...

  • Page 95: Main_Ccd_Fpcb

    15) MAIN_CCD_FPCB - This Document can not be used without Samsung's authorization -...

  • Page 96: Main_Strobo_Fpcb

    16) MAIN_STROBO_FPCB - This Document can not be used without Samsung's authorization -...

  • Page 97: Key_Fpcb

    17) KEY_FPCB - This Document can not be used without Samsung's authorization -...

  • Page 98: Top_Fpcb

    18) TOP_FPCB - This Document can not be used without Samsung's authorization -...
  • Page 99 维修知识 1. 拆装顺序图 注意事项 1. 必须在有防静电胶皮的工作台上作业。 2. 为防止静电损坏电子元件，请带上防静电护腕修理。 3 对以下主部零部件，拿放时需小心以下几点。 Parts Caution 当用小镊子把Ｆ　ＰＣＢ安装到接口时， Ｆ　ＰＣＢ类 请小心扯拉和勾动。 操作时注意避免留下指纹。 使用尖端柔软的小镊子。 CCD & IR CUT 使用酒精清洁时注意不要留下花斑。 在无尘的环境里操作。 为避免因静电损坏板块类，请使用防静电胶皮及防静电 PCB 类 护腕操作。 注意避免因镊子使用不当造成接口损坏 CONTACT类...
  • Page 100 2. 拆解相机 1. 拧下两颗螺丝 2. 拧下四颗螺丝。 2. 拧下两颗螺丝。 - This Document can not be used without Samsung's authorization -...
  • Page 101 4. 拆下前盖。 5. 拆下后盖组件插口。 6. 拆下后盖组件。 - This Document can not be used without Samsung's authorization -...
  • Page 102 7. 拆下ＬＣＤ组件插口。 8. 拆下ＬＣＤ　组件。 - This Document can not be used without Samsung's authorization -...
  • Page 103 注意 放电点： 如下图所示为主电容放电。 9. 拧下螺丝。 10. 断开上盖组件ＰＣＢ插口， 焊开频闪板上的焊点， 再拧开这颗螺丝。 - This Document can not be used without Samsung's authorization -...
  • Page 104 11. 拆下上盖组件。 12. 打开频闪板的插口，再 拧开图中的螺丝。 - This Document can not be used without Samsung's authorization -...
  • Page 105 13. 拆下频闪板组件。 14. 打开主板组件的两个插口， 拧开镜筒上的３颗螺丝。 - This Document can not be used without Samsung's authorization -...
  • Page 106 15. 拆下镜筒组件。 16. 焊开扬声器电线（红，黑）， 拧开主板组件上的３颗螺丝。 - This Document can not be used without Samsung's authorization -...
  • Page 107 17. 拆下主板组件。 18. 拧开ＳＤ卡ＰＣＢ组件上的３颗 螺丝。 - This Document can not be used without Samsung's authorization -...
  • Page 108 19. 拆下ＳＤ卡ＰＣＢ组件。 20. 拆下扬声器组件。 - This Document can not be used without Samsung's authorization -...
  • Page 109 21. 拧下２颗螺丝。 22. 拆下底盖组件。 - This Document can not be used without Samsung's authorization -...
  • Page 110 23. 拧下两颗螺丝。 24. 取下扬声器支架。 - This Document can not be used without Samsung's authorization -...
  • Page 111 3. 拆解Ｔｏｐ 1. 拧下螺丝。 2. 拧下４颗螺丝。 3. 焊开Ｐｏｐ－ｕｐ　ｍａｇｎｅｔｉｃ　ＰＣＢ上 的两个区域的焊点，拧开两 颗螺丝。 - This Document can not be used without Samsung's authorization -...
  • Page 112 4. 拆开Ｘｅ管组件。 5. 拧下３颗螺丝。 6. 拆下上盖组件。 - This Document can not be used without Samsung's authorization -...
  • Page 113 参考 安装参考 参考模式盘组件的外形进行安装。 - This Document can not be used without Samsung's authorization -...
  • Page 114 拆解镜筒 1. 拧下３颗螺丝。 2. 拆下ＣＣＤ　ＰＣＢ　组件。 3. 确认没有弄丢ＣＣＤ　ＰＣＢ组件上的３颗螺丝， 如图中所示。 - This Document can not be used without Samsung's authorization -...
  • Page 115 4. 拆开快门ＰＣＢ插口。 5. 拧下ｚｏｏｍ　ｇｅａｒｂｏｘ上的螺丝。 6. 拧下ｚｏｏｍ　ｇｅａｒｂｏｘ背面的螺丝。 - This Document can not be used without Samsung's authorization -...
  • Page 116 7. 拧下３颗螺丝。 8. 拆下镜头座组件。 9. 拧下快门ＰＣＢ上的螺丝。 - This Document can not be used without Samsung's authorization -...
  • Page 117 10. 参照右图绿色圆圈部分，　 拆下外部导引镜筒（Ｏｕｔｅｒ　Ｇｕｉｄｅ　Ｂａｒｒｅｌ）。 11. 拆下外部导引镜筒（Ｏｕｔｅｒ　Ｇｕｉｄｅ　Ｂａｒｒｅｌ）。 12. 如图所示拆下快门组件。 - This Document can not be used without Samsung's authorization -...
  • Page 118 13. 拆下快门组件。 避免在拆快门组件后出现下图的情况（更换组件）。 - This Document can not be used without Samsung's authorization -...
  • Page 119 参考 ＯＩＳ　模块附着在快门组件上。 （不要拆开）。 14. 参照左绿色圆圈部分， 拆下镜头盖组件（Ｌｅｎｓ　Ｃａｐ　Ａｓｓｙ）。 - This Document can not be used without Samsung's authorization -...
  • Page 120 15. 拆下镜头该组件。 16. 参照左图绿色圆圈部分， 拆下Ｉｎｎｅｒ　Ｃａｍ　Ｇｕｉｄｅ（内部凸轮导筒） （３个暗锁） 17. 拆下Ｉｎｎｅｒ　Ｃａｍ　Ｇｕｉｄｅ。 - This Document can not be used without Samsung's authorization -...
  • Page 121 5. 镜筒组装 1. 将图中标记（Ａ）的部位与ｚｏｏｍ　ｇｅａｒ标记为 ４ｓｔ（第四个）的位置安装到一起。 2. 如图所示有两条Ｚｏｏｍ　轨道。 - This Document can not be used without Samsung's authorization -...
  • Page 122 3. 将镜头盖控制杆放置到图中标记的Ａ位置。 4. 将图中标记的镜盖组件与快门组件上 的点对准相应凹槽安装进去。 （如图所示） - This Document can not be used without Samsung's authorization -...
  • Page 123 5. 确认镜盖组件与快门组件已经完全 安装进去。 （按图中标记的方向按压快门组件。） 6. 按图中标记排列３个位置， 来安装外部导引镜筒。 - This Document can not be used without Samsung's authorization -...
  • Page 124 7. 确认外部导引镜筒已安装充分。 （按图中标记的方向按压外部导引镜筒。） 8. 旋转图中齿轮部分，将镜筒旋置长焦位置。 - This Document can not be used without Samsung's authorization -...
  • Page 125 9. 在快门ＰＣＢ上拧上一颗螺丝。 10. 安装镜头座组件时，先确认图像 传感器在正确的位置后再安装。 11. 安装镜头座组件。 - This Document can not be used without Samsung's authorization -...
