Pro DG Systems IT 1M6 L.A. User Manual

Line array system
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
An updated .pdf version of this manual is always available
here
0

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IT 1M6 L.A. and is the answer not in the manual?

Questions and answers

Related Manuals for Pro DG Systems IT 1M6 L.A.

Summary of Contents for Pro DG Systems IT 1M6 L.A.

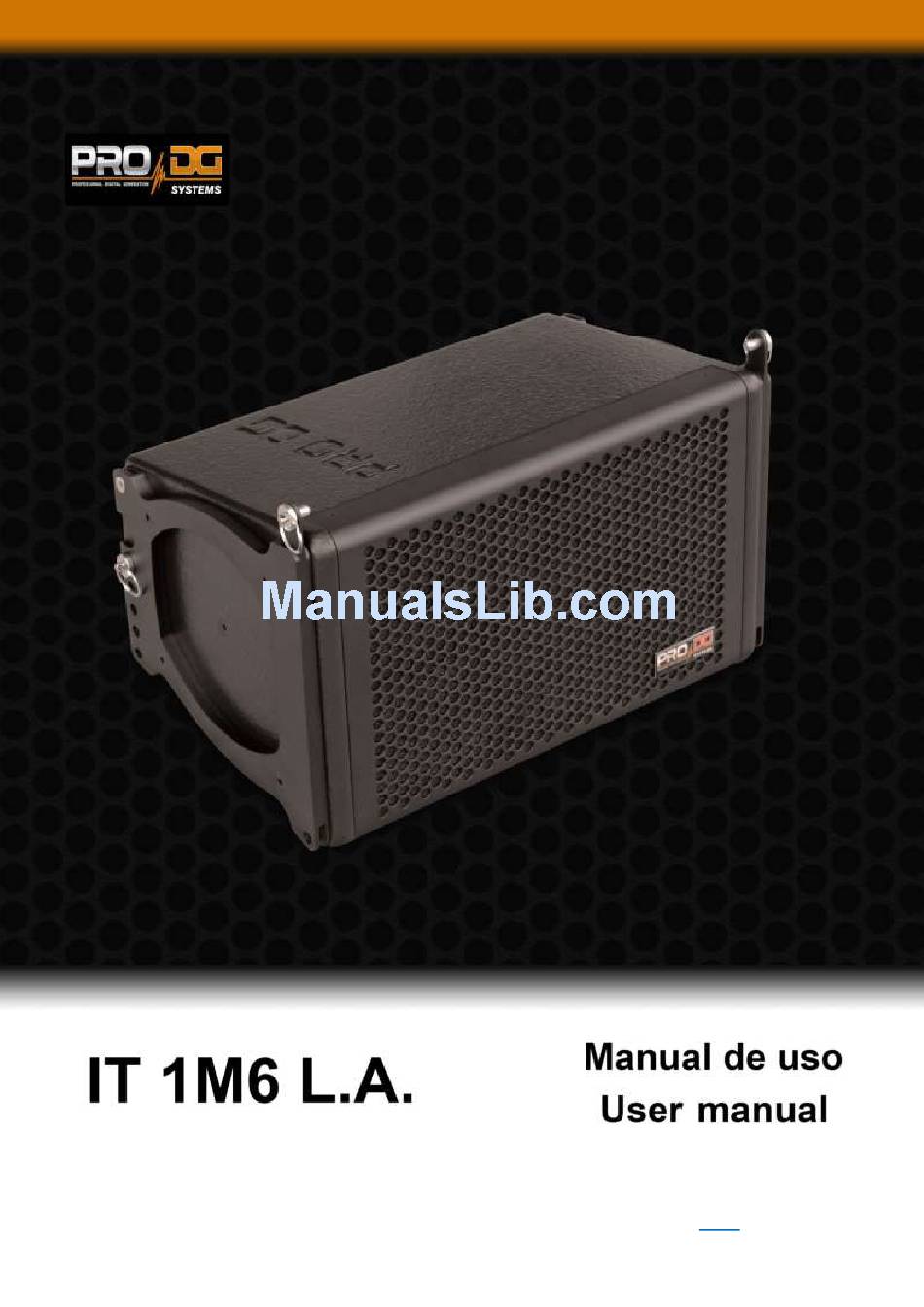

  • Page 1 An updated .pdf version of this manual is always available here...
  • Page 3 LINK EN ESPANOL JEJ LINK EN ESP AÑOL JEJEJE LINK ESPAÑ...
  • Page 4 FÁBRICA / FACTORY: Pol. Ind. Santa Bárbara C/Aceituneros, Nº 5 - 41580 Casariche (SEVILLA) ESPAÑA D. José Carlos López Cosano fabricante y representante de PRO DG SYSTEMS INTERNATIONAL / JCL PRODUCTION S.L. Mr. José Carlos Lopez Cosano manufacturer and representative of PRO DG SYSTEMS INTERNATIONAL / JCL PRODUCTION S.L.

  • Page 5: Table Of Contents

    Pro DG Systems IT 1M6 L.A. Manual de usuario User manual Indice – Index. Introducción / Introduction ………………………………………………………………. Pag 5 - Descripción / Description - Especificaciones técnicas y arquitecturales / Technical ………...……………..…………………….……..…. Pag 6 and arquitectural specifications Interior del IT 1M6 L.A. / Inside IT 1M6 L.A.

  • Page 6: Introducción / Introduction

    Europeos. [EN] This manual has been designed to help all the users of the system IT 1M6 L.A. from Pro DG Systems to its correct use as well as for the understanding of the benefits and versatility of the same. IT 1M6 L.A. is a Line Array system totally designed, manufactured and optimized in Spain, exclusively using European components.

  • Page 7: Especificaciones Técnicas Y Arquitecturales / Technical And Arquitectural Specifications

    High Frequency Cut-off: 1300 Hz Linkwitz-riley 24 filter - 19000 Hz Linkwitz-riley 24 filter Recommended Amplifier: Pro DG systems GT 1.2 or Lab.gruppen FP 4000 Connectors: 2 NL4MP speakon connectors. Acoustic Enclosure: CNC model, 15mm made from birch plywood plated on the exterior.

  • Page 8: Interior Del It 1M6 L.a. / Inside It 1M6 L.a

    Interior del IT 1M6 L.A. - Inside IT 1M6 L.A. [ES] El interior del IT 1M6 L.A. está compuesto por un altavoz Beyma de 6,5”, 200 W (RMS). Especialmente diseñado bajo nuestros propios parámetros para el mejor rendimiento del sistema. [EN] IT 1M6 L.A.

  • Page 9: Frequency Response And Distortion

    THIELE-SMALL PARAMETERS* MOUNTING INFORMATION Resonant frequency, fs 56 Hz Overall diameter 162.5 mm (6.40 in) 5.3 Ω D.C. Voice coil resistance, Re Bolt circle diameter 121,62 mm (4,79 in) Mechanical Quality Factor, Qms 3,69 Baffle cutout diameter: Electrical Quality Factor, Qes 0,32 - Front mount 145.3 mm (5,72 in)

  • Page 10: Características Principales De La Bocina De Directividad Constante De It 1M6 L.a. / Key Features Of It 1M6 L.a. Constant Directivity Horn

    [ES] El interior del IT 1M6 L.A. está compuesto además por una bocina de directividad constante, específicamente diseñada para trabajar con un motor de compresión Pro DG Systems de 50 W RMS. Las características de directividad constante de este modelo aseguran poder cubrir 90º de amplitud horizontal y 60º...

  • Page 11: Dimension Drawings, Mounting Information

    Interior del IT 1M6 L.A. - Inside IT 1M6 L.A. [ES] IT 1M6 L.A. está compuesto además por un motor de compresión Beyma de 50 W RMS acoplado a una guía de onda. Especialmente diseñado bajo nuestros propios parámetros para el mejor rendimiento del sistema.
  • Page 12 Interior del IT 1M6 L.A. - Inside IT 1M6 L.A. TECHNICAL SPECIFICATIONS Throat diameter 25 mm (1.0 in) Rated impedance 8 ohms Minimum impedance 5.2 ohms @ 4 kHz D.C. Resistance 5.6 ohms Power capacity 50 W RMS above 1.5 kHz Program power 100 W above 1.5 kHz Sensitivity *...

  • Page 13: Hardware De Vuelo / Rigging Hardware

    Hardware de vuelo - Rigging Hardware. [ES] El pinlock magnético es una fijación de seguridad innovadora que evita la pérdida del mismo y permite un fácil encaje con el marco de vuelo gracias a sus propiedades magnéticas. [EN] The magnetic pinlock is an innovative security fixing which avoids its loss and allows an easy fit with the flight hardware thanks to its magnetic...

  • Page 14: Software De Predicción / Prediction Software

    Pro DG Systems. Para más información consulte con nuestro servicio técnico en: sat@prodgsystems.com [EN] In Pro DG Systems we know that making high quality speakers is an important part of our job. Then, offering the warranty of using speakers properly is another part which is also fundamental in our job. Good tools make the difference for an optimal use of the system.

  • Page 15: Accesorios / Accessories

    Accesorios - Accesories. [ES] Pro DG Systems ofrece a sus clientes todo tipo de equipamiento y accesorios para sus sistemas. IT 1M6 L.A. dispone de flight case o patín y funda de transporte, además de cableado completo del sistema listo para funcionar.
  • Page 16 www.prodgsystems.com...
