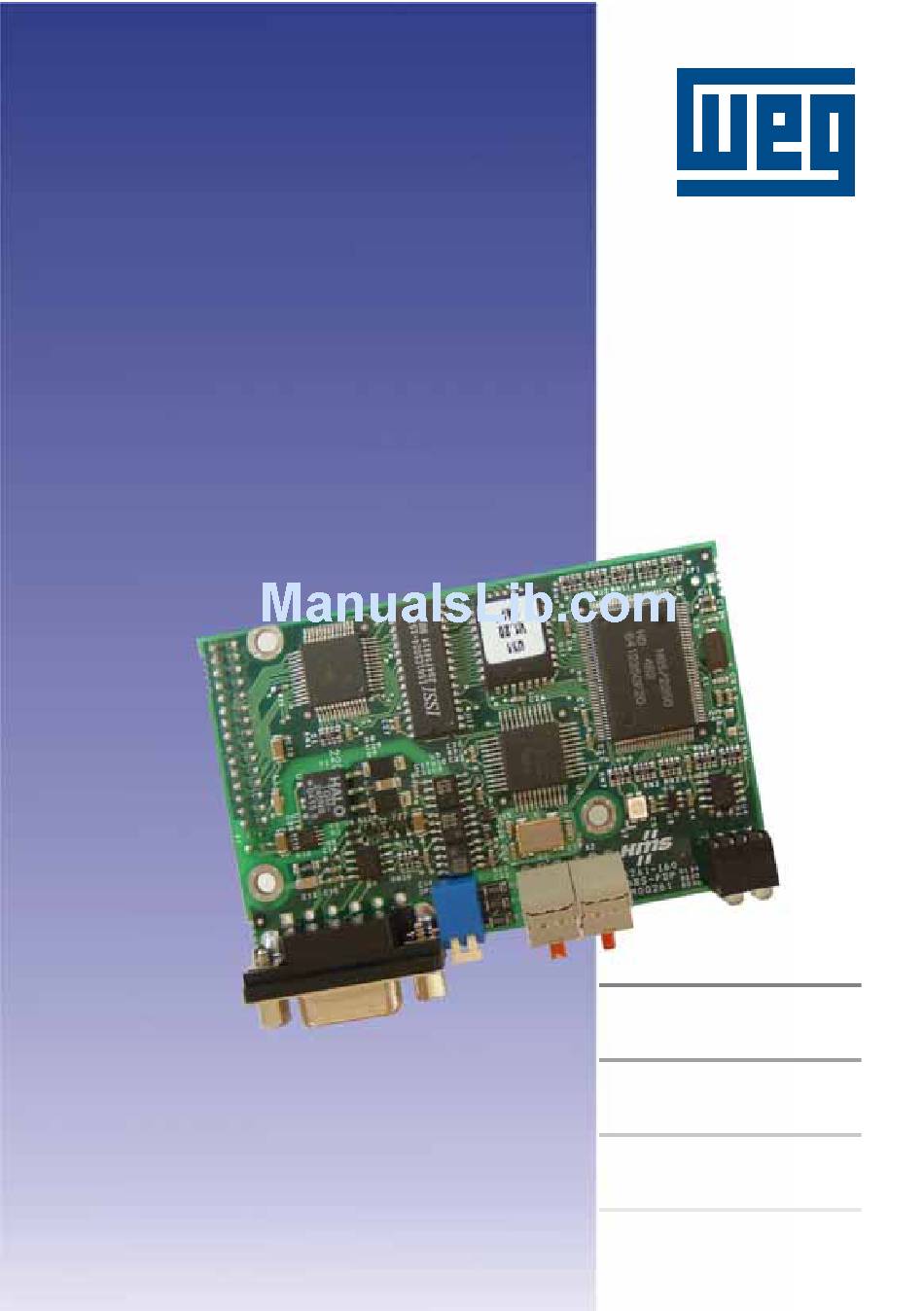

- Page 1 SCA-05 Fieldbus Communication Kit Kit de Comunicación Fieldbus para SCA-05 Kit de Comunicação Fieldbus para SCA-05 Installation Guide Guia de Instalación Guia de Instalação...
-
Page 2: Safety Notices
Profibus DP communication kit for the SCA-05 Servo Drive. Kit contents: II – SAFETY NOTICES ATTENTION! • Switch off the SCA-05 Servo Drive before installing the Fieldbus Communication Kit. • The electronic boards have components that are susceptible to electrostatic discharge. Never touch any of the electrical components or connectors without following the proper grounding procedures. -
Page 3: Communication Kit Installation
III - COMMUNICATION KIT INSTALLATION For installing the communication kit proceed according to the following steps: Step 1: Disconnect all the cables and connectors from the front, top and bottom parts of the control module (A). Step 2: Detach the control module from the power module (B) - Loose the screws indicated in the figure, and detach the modules performing two movements (see the arrows). - Page 4 NOTE Remember to reconnect all the cables removed during the kit installation before proceeding with the SCA-05 Servo Drive operation. For a complete description of the SCA-05 Servo Drive operation using Profibus DP communication protocol, refer to SCA-05 User’s Guide...
-
Page 5: Guia De Instalación
Kit de comunicación Profibus DP para servoconvertidor SCA-05. Este kit contiene: II – INFORMACIONES DE SEGURIDAD ATENCIÓN! • Desconecte el servoconvertidor SCA-05 antes de instalar el kit de comunicación fieldbus. • Las tarjetas electrónicas utilizan componentes sensibles a descargas electrostaticas. No toque directamente sobre los componentes o conectores. - Page 6 III - PROCEDIMENTO PARA INSTALACIÓN DEL KIT DE COMUNICACIÓN Para la correcta instalación del kit de comunicación, siga los pasos siguientes: Paso 1: Desconecte todos los cables y conectores que están conectados a la parte frontal, superior e inferior del módulo de control (A). Paso 2: Separe el módulo de control del módulo de potencia (B).
- Page 7 Una vez instalado el kit de comunicación Profibus DP, arme el módulo de control y conecte nuevamente al módulo de potencia. NOTA No olvidarse de conectar todos los cables que fueron sacados durante la instalación. Para la descripción de la operación del servoconvertidor SCA-05 en red Profibus DP, consulte el manual del equipamiento.
-
Page 8: Guia De Instalação
Kit de comunicação Profibus DP para servoconversor SCA-05. Este kit contém: II – INFORMAÇÕES DE SEGURANÇA ATENÇÃO! • Desligue o servoconversor SCA-05 antes de instalar o kit de comunicação fieldbus. • Os cartões eletrônicos possuem componentes sensíveis a descargas eletrostáticas. Não toque diretamente sobre componentes ou conectores. - Page 9 III - PROCEDIMENTO PARA INSTALAÇÃO DO KIT DE COMUNICAÇÃO Para a correta instalação do kit de comunicação, siga os passos a seguir: Passo 1: Desconecte todos os cabos e conectores ligados na parte frontal, superior e inferior do módulo de controle (A). Passo 2: Separe o módulo de controle do módulo de potência (B).
- Page 10 Uma vez instalado o kit de comunicação Profibus DP, monte o módulo de controle e conecte novamente ao módulo de potência. NOTA Não esquecer de conectar todos os cabos removidos durante a instalação. Para a descrição da operação do servoconversor SCA-05 em rede Profibus DP, consulte o manual do equipamento.
