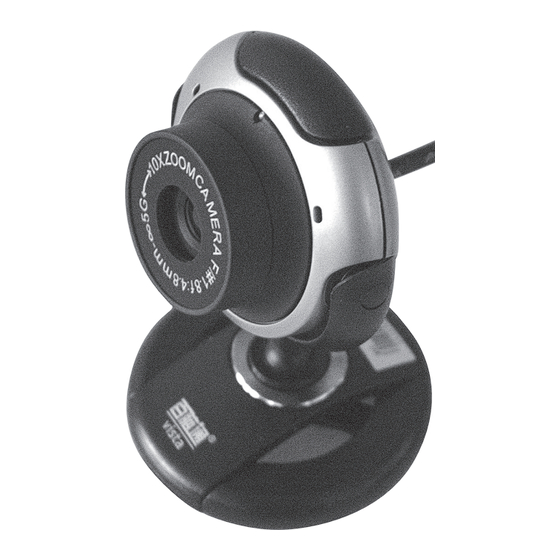

Clas Ohlson 1065G Manual

Web camera
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Web Camera
Webbkamera
Webkamera
Web-kamera
Art.no
Model
38-3273
1065G
Ver. 201002

Advertisement

loading

Related Manuals for Clas Ohlson 1065G

Summary of Contents for Clas Ohlson 1065G

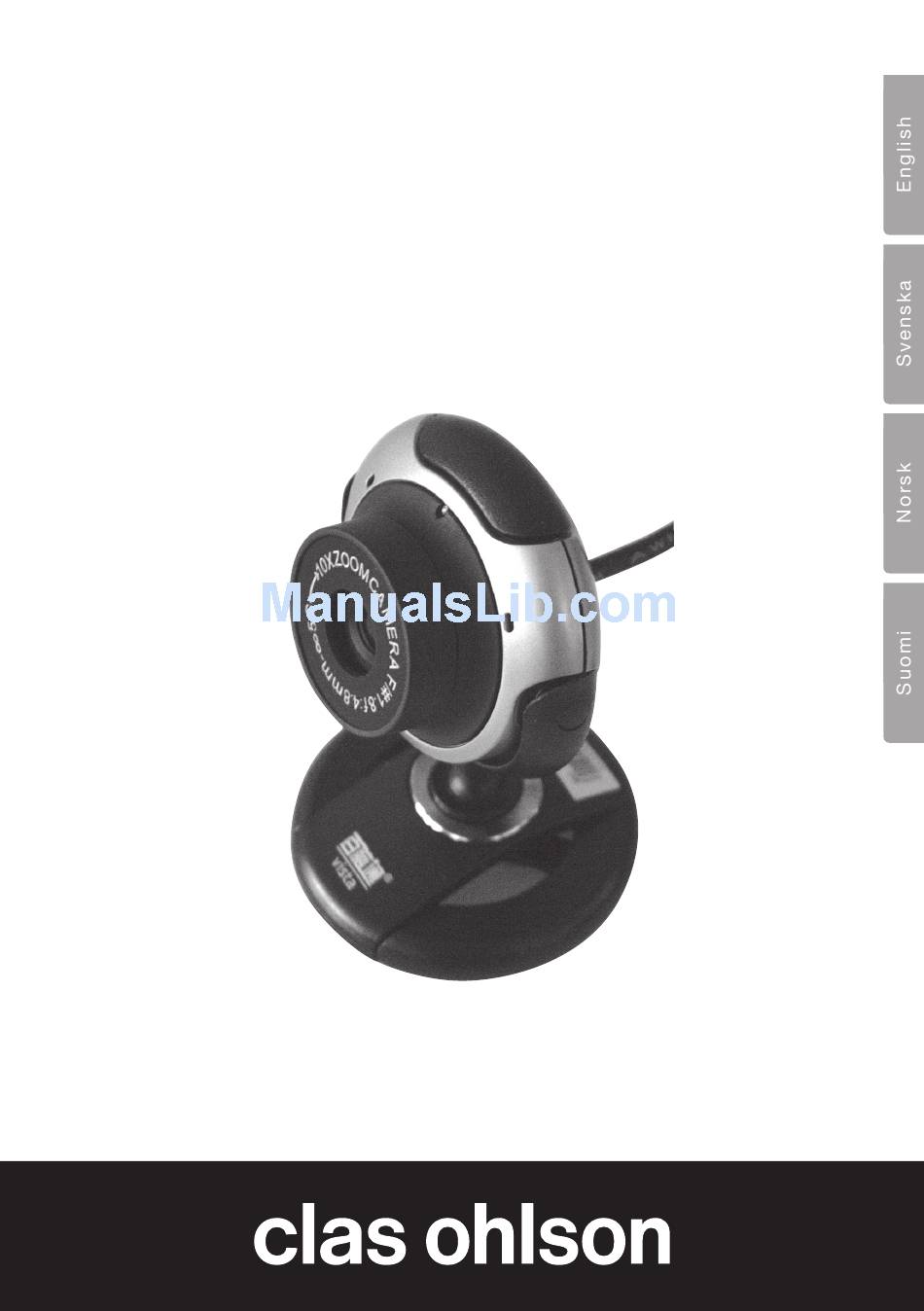

  • Page 1 Web Camera Webbkamera Webkamera Web-kamera Art.no Model 38-3273 1065G Ver. 201002...

  • Page 3: Web Camera

    Web Camera Article number 38-3273 Model 1065G Please read the entire instruction manual before using the product and save it for future reference. We reserve the right for any errors in text or images and any neces- sary changes made to technical data. If you have any questions regarding technical problems please contact Customer Services (see address on reverse). 1. Safety • Never point the camera directly into sunlight to avoid damaging the image sensor. • Do not expose the camera to oil, steam, dust or water. • The camera is only intended for indoor use. • Do not use strong detergents or solvents to clean the lens. Use a soft cloth when necessary for cleaning. • The camera can become hot when used for extended periods. Turn off the camera and let it cool properly when it is not in use. 2. Description Image sensor: CMOS sensor Resolution: 1.3 megapixels (up to 3200 x 2400) Video mode: RGB24 Interface: USB 2.0 Video capture: (640 x 480) 30 frames/s (1600 x 1200) 10-15 frames/s Signal/noise ratio: Greater than 48 dB Dynamic range: Greater than 72 dB Focus: 3 cm to infinity (manual) Image processing:...

  • Page 4: System Requirements

    System Requirements Operating system: Windows XP/Vista/Windows 7 Processor: 1 GHz or greater Hard disk space: Approx. 500 MB (depending on the amount of video recorded). Memory: 256 MB RAM or more 1. Focus ring 2. Snapshot button 3. Lens 4. Foot 5. Stand threads for mounting a TFT screen 6. USB cable...
  • Page 5 3. Compatible with MSN, Skype or other similar programmes When using MSN or Skype no extra drive routines need be installed. • Connect the web camera to an available USB port. • Start MSN and log in. • Click Display Menu then Tools and Web Camera Settings. • Input your settings. • The camera will start automatically. Skype • Connect the web camera to an available USB port. • Start Skype and log in. • Find the person you wish to contact on your contact list and click on the contact. • Click on Video Call in the large window. • The camera will start automatically.
  • Page 6 4. Installing drive routines (if you are not using MSN or Skype) Important: Connect the web camera to an available USB port before installing the software. 1. Exit all programmes before installing the drive routines (especially any antivirus programmes). 2. Insert the CD into the computer’s CD-ROM drive. 3. The disc should start automatically and should display on the screen. 4. Click on install, or setup or the exe-file on the disc. 5. Installation should start automatically. Highlight Complete and click on [Next] (Alternatively click on Custom. Only recommended for advanced users) 6. Installation begins…...

  • Page 7: Operation

    7. Warning dialogue boxes may possibly appear. In this case click Continue anyway. 8. When installation is complete the screen will show: Choose Yes, I want to restart my computer now, then press [Enter] to restart the computer. 5. Operation 1. Double click the PMCap icon that has been created on your desktop to start the software. 2. Highlight Preview under Options to display images from the camera. 3. Highlight Generic USB Controller Interface (AVS) and Audio Device. 4. Aim the camera. 5. Adjust the focus using the camera’s (1) focus ring.

  • Page 8: Settings Options

    6. Picture taking (snapshots) 1. Adjust the focus using the camera’s focus ring. 2. Press the snapshot button (2) to take a picture. 3. The picture will open automatically in SnapshotReader. 4. Select File to enter the filename and correct file format. Press Save to save the image. 5. Select Rotate Orientation to rotate the image. 7. Settings: Options Settings are found under Options and consist of: • Audio Capture Filter: Audio input settings • Audio Capture Filter: Video input settings • Settings for Video Capture Pin, video streaming, picture size, frames per second, etc. Examples of some video settings:...

  • Page 9: Troubleshooting Guide

    A. Stream Property Image Mirror: Mirror image Flips the image Image Flip: Highlights the window for low lighting Low Light: Selects the desired snapshot size VGA SnapSize: Select the type of lighting, indoor/outdoor In/Out Door: Flicker: Select your mains voltage frequency. The light will flash at the same frequency. 50/60 Hz Backlight compensation: Compensates for background lighting B/W Mode: Black/white picture Unmarks these windows to allow for manual settings Auto: for: White balance, exposure and USB B. Face Tracking Keeps track of a moving subject FaceTracking: C. Effect Frame Power: Choose between different types of snapshot effects Frame: Choose between different types of snapshot framing options 8. Troubleshooting guide Description Problem Solution The computer cannot The device drivers aren’t Reinstall the device drivers. find the web camera, correctly installed. or the programme The web camera is not Check your USB connection.
  • Page 10 Webbkamera Art.nr 38-3273 Modell 1065G Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adress- uppgifter på baksidan). 1. Säkerhet • För att undvika skador på bildsensorn, rikta ej kameran mot direkt solljus. • Utsätt inte kameran för olja, ånga, damm eller vatten. • Kameran är avsedd för inomhusbruk. • Använd inte starka rengöringsmedel eller lösningsmedel för att göra ren linsen. Använd i stället vid behov en mjuk trasa. • Kameran kan bli mycket varm om den används under långa perioder. Stäng av kameran och låt den kallna när den inte används. 2. Beskrivning Bildsensor: CMOS sensor Upplösning: 1,3 M pixlar (upp till 3200x2400) Videoläge: RGB24 Interface: USB 2.0 Bildfångst: 640*480 30 bilder/sek 1600*1200 10-15 bilder/sek Signal, brusförhållande: Större än 48 dB Dynamikomfång: Större än 72 dB Fokusering: 3 cm till oändligt (manuell)
  • Page 11 Systemkrav Operativsystem: Windows XP/Vista/Windows 7 Processor: 1 GHz eller bättre Utrymme på hårddisk: Ca 500 MB (beror på hur mycket video som spelas in) Minne: 256 MB RAM eller mer 1. Fokuseringsratt 2. Slutarknapp 3. Lins 4. Fot 5. Stativgänga och fäste för plattskärm 6. USB-kabel...
  • Page 12 3. Användning med MSN, Skype eller liknade applikationer Vid användning tillsammans med MSN eller Skype behövs inga extra drivrutiner installeras. • Anslut webbkameran till en ledig USB-port. • Starta MSN och logga in. • Klicka på Visa Meny (1), sedan Verktyg (2) och Inställningar för webbkamera (3). • Gör inställningarna. • Kameran startar automatiskt. Skype • Anslut webbkameran till en ledig USB-port. • Starta Skype och logga in. • Hitta önskad kontakt i Kontaktlistan, klicka på kontakten. • Klicka på Video Call i stora fönstret. • Kameran startar automatiskt.
  • Page 13 4. Installera drivrutinerna (om du inte använder MSN eller Skype) Viktigt! Anslut webbkameran till en ledig USB-port innan du installerar mjukvaran. 1. Avsluta alla program du har igång innan du installerar drivrutinerna (gäller särskilt antivirusprogram). 2. Sätt cd-skivan i datorns cd-läsare. 3. Skivan startar automatiskt och startbilden syns på skärmen. 4. Klicka på install, alternativt setup eller exe-filen som finns på skivan. 5. Installationsprogrammet startar automatiskt. Markera Complete och klicka på Next. Alternativet Custom rekommenderas endast för avancerade användare. 6. Installationen startar...
  • Page 14 7. Eventuellt syns denna varningsbild på skärmen. Klicka i så fall på Fortsätt Ändå. 8. När installationen är färdig visas denna bild: Markera Yes, I want to restart my computer now, tryck sedan [Enter] för att starta om och slutföra installationen. 5. Användning 1. Dubbelklicka på PMCap-ikonen som har skapats på skrivbordet för att starta programmet. 2. Markera Preview under Options för att visa bilder från kameran. 3. Markera Generic USB Controller Interface (AVS) och Audio Device. 4. Rikta in kameran. 5. Justera skärpan med fokuseringsratten (1) på kameran.
  • Page 15 6. Fotografering (stillbild) 1. Justera skärpan med fokuseringsratten på kameran. 2. Tryck på slutarknappen (2) för att ta ett foto. 3. Bilden öppnas automatiskt i SnapshotReader. 4. Välj File för att skriva in önskat filnamn och filformat, tryck på Save för att spara bilden. 5. Välj Rotate Orientation för att rotera bilden 7. Inställningar (Options) Inställningarna finns under Options och består av: • Audio Capture Filter: Inställningar för ljudupptagning • Video Capture Filter: Inställningar för videoupptagning • Video Capture Pin: Inställningar för videostreaming, bildstorlek, bilder per sekund etc. Här visas som exempel videoinställningarna:...
  • Page 16 Stream Property Image Mirror: Spegelvänd bilden Image Flip: Vänd bilden Low Light: Markera rutan vid svag belysning VGA SnapSize: Välj önskad storlek på stillbild Markera typ av belysning, inne-/utebelysning In/Out Door: Markera nätspänningens frekvens. Belysningen blinkar Flicker: i takt med frekvensen, 50/60 Hz Backlight compensation: Kompensation för bakgrundsbelysning B/W Mode: Svart/vit bild Auto: Avmarkera dessa rutor om du vill göra manuell inställning av vitbalans, exponering eller USB Face Tracking FaceTracking: Ansiktssökning. Håller användaren i blickfånget även under rörelse Effect Frame Effect: Välj mellan olika typer av effekter för stillbilder Frame: Välj mellan olika typer av inramning för stillbilder 8. Felsökningsschema Beskrivning Problem Åtgärd Datorn kan inte hitta 1. Drivrutinerna är inte 1. Installera om webbkameran, eller ingen korrekt installerade.
  • Page 17 Webkamera Artikkelnummer: 38-3273 Modell: 1065G Les bruksanvisningen nøye før bruk av produktet, og ta vare på den for ev. framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen). 1. Sikkerhet • Kameraet må ikke rettes direkte mot solen da dette vil skade bildesensoren. • Ikke utsett kameraet for olje, damp, støv eller vann. • Kameraet er kun beregnet for bruk innendørs. • Ikke bruk sterke rengjøringsmidler eller løsemidler til rengjøring av linsen. Bruk en myk klut ved behov. • Kameraet kan bli meget varmt når det brukes over lengre perioder. Skru av kameraet når det ikke er i bruk. 2. Beskrivelse Bildesensor: CMOS sensor Oppløsning: 1,3 M pixler (inntil 3200 x 2400) Videolengde: RGB24 Interface: USB 2.0 Bildefrekvens: 640 x 480, 30 bilder/sek. 1600 x 1200, 10 - 15 bilder/sek. Signal, støyforhold: Større enn 48 dB Dynamikkområde: Større enn 72 dB Fokusering: 3 cm til uendelig (manuelt) Bildeprosessor: Ikke komprimert Hvitbalanse:...
  • Page 18 Systemkrav Operativsystem: Windows XP/Vista/Windows 7 Prosessor: 1 GHz eller bedre Ledig plass på harddisk: Ca. 500 MB (avhengig av hvor mye Video som spilles inn) Minne: 256 MB RAM eller mer 1. Fokuseringsratt 2. Stoppknapp 3. Linse 4. Fot 5. Feste for stativ og flatskjerm 6. Usb-kabel...
  • Page 19 3. Brukes til MSN, Skype eller liknende applikasjoner Ved bruk sammen med MSN eller Skype trengs ingen ekstra drivere å installeres. • Webkameraet kobles til en ledig usb-port. • Start MSN og logg inn. • Klikk på Vis Meny og deretter Verktøy og Innstillinger for webkamera. • Foreta innstillingene. • Kameraet starter automatisk. Skype • Webkameraet kobles til en ledig usb-port. • Start Skype og logg inn. • Finn ønsket kontakt i din kontaktliste og marker denne. • Klikk på Video Call i det store vinduet. • Kameraet starter automatisk.
  • Page 20 4. Installasjon av drivere (dersom du ikke skal bruke MSN eller Skype) Viktig! Webkameraet kobles til en ledig usb-port før du installerer softwaren. 1. Lukk alle andre program før du installerer driverne. 2. Sett den vedlagte cd-platen i maskinens cd-rom. 3. Denne starter automatisk og startbildet kommer opp på skjermen. 4. Klikk på ikonet install, alternativt setup eller exe-filen som er på cd-platen. 5. Installasjonsprogrammet starter. Merk Complete og klikk på Next (alternativet Custom anbefales kun for avanserte brukere). 6. Installasjonen starter…...
  • Page 21 7. Eventuelt kommer dette bildet opp på skjermen. Klikk da Fortsett. 8. Når installasjonen er fullført kommer følgende bilde opp: Marker Yes, I want to restart my computer now og klikk på Enter, og la maskinen starte på nytt. 5. Bruk 1. Dobbeltklikk på PMCap-ikonet på skrivebordet for å starte programmet. 2. Marker Preview under Options for å vise bilder fra kameraet. 3. Marker Generic USB Controller Interface (AVS) og Audio Device. 4. Still inn kameraet. 5. Juster skarpheten med fokuseringsrattet (1).
  • Page 22 6. Fotografering (stillbilde) 1. Juster skarpheten med fokuseringsrattet på kameraet. 2. Trykk på knapp (2) for å ta et bilde. 3. Bildet åpnes automatisk i SnapshotReader. 4. Velg File og skriv inn ønsket filnavn og filformat. Trykk på Save for å få bildet lagret. 5. Velg Rotate Orientation hvis du ønsker å rotere bildet. 7. Innstillinger (Options) Innstillinger er under Options og består av: • Audio Capture Filter: Innstillinger for opptak av lyd. • Audio Capture Filter: Innstillinger for videoopptak. • Video Capture Pin: Innstillinger for videostreaming, bildestørrelse, bilde per sekund etc. Her er et eksempel på videoinnstilling:...
  • Page 23 A. Stream Property Image Mirror: Speilvending av bildet. Image Flip: Drei på bildet. Low Light: Merk ruten ved svak belysning. VGA SnapSize: Velg ønsket størrelse på stillbilde. Merk type belysning; ute- eller innebelysning. In/Out Door: Merk strømspenningens frekvens. Belysningen Flicker: blinker da i takt med frekvensen, 50/60 Hz. Backlight compensation: Kompensasjon for bakgrunnsbelysning. B/W Mode: Sort/hvit-bilde. Auto: Marker i disse rutene dersom du ønsker å foreta manuell innstilling av: Hvitbalanse, eksponering og usb. B. Face Tracking FaceTracking: Ansiktssøking, holder brukerens blikkfang uansett bevegelse. C. Effect Frame Effect: Velg mellom forskjellige typer effekter for stillbilder. Frame: Velg mellom forskjellige typer innramming for stillbilder. 9. Feilsøkingsskjema Beskrivelse Problem Tiltak Datamaskinen kan 1. Driver er ikke riktig 1. Installer driver. ikke finne webkame- installert. 2. Kontroller usb- raet/startbildet kom- 2. Webkameraet er ikke tilkoblingen. Start mer ikke opp...
  • Page 24 Web-kamera Tuotenro 38-3273 Malli 1065G Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisis- ta teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymä- lään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa). 1. Turvallisuus • Älä suuntaa kameraa suoraan aurinkoon. Näin vältät sensorin vaurioitumisen. • Älä altista kameraa öljylle, höyrylle, pölylle tai vedelle. • Kamera on tarkoitettu sisäkäyttöön. • Älä käytä voimakkaita puhdistusaineita tai liuotusaineita linssin puhdistamiseen. Käytä tarvittaessa pehmeää liinaa. • Kamera saattaa kuumentua jos sitä käytetään pitkään. Sammuta kamera ja anna sen jäähtyä, kun sitä ei käytetä. 2. Kuvaus Kuvakenno: CMOS-sensori Erotuskyky: 1,3 M pikseliä (jopa 3200x2400) Videotila: RGB24 Liitäntä: USB 2.0 Kuvanopeus: 640*480 30 kuvaa sekunnissa 1600*1200 10–15 kuvaa sekunnissa Signaali, kohinasuhde: Suurempi kuin 48 dB Dynamiikka-alue: Suurempi kuin 72 dB Tarkennus: 3 cm – loputon (manuaalisesti)
  • Page 25 Järjestelmävaatimukset Käyttöjärjestelmä: Windows XP/Vista/Windows 7 Prosessori: 1 GHz tai parempi Kovalevyn tila: Noin 500 Mt (riippuen siitä, kuinka paljon videota nauhoitetaan) Muisti: Vähintään 256 Mt RAM 1. Tarkennusnuppi 2. Suljinpainike 3. Linssi 4. Jalka 5. Telineen kierre ja kiinnike litteälle näytölle 6. USB-kaapeli...
  • Page 26 3. Käyttö MSN:n, Skypen tai vastaavien sovelluksien kanssa Käyttö yhdessä MSN:n tai Skypen kanssa ei vaadi ylimääräisiä ajureita. • Liitä web-kamera vapaaseen USB-porttiin. • Käynnistä MSN ja kirjaudu sisään. • Napsauta Näytä valikko, sitten Työkalut ja Web- kameran asetukset. • Määritä asetukset. • Kamera käynnistyy automaattisesti. Skype • Liitä web-kamera vapaaseen USB-porttiin. • Käynnistä Skype ja kirjaudu sisään. • Etsi haluamasi henkilö Kontaktilistalta ja napsauta sitä. • Napsauta suuressa ikkunassa Video Call. • Kamera käynnistyy automaattisesti.
  • Page 27 4. Ajurien asennus (jos et käytä MSN:ää tai Skypeä) Tärkeää! Liitä web-kamera vapaaseen USB-porttiin ennen ohjelmiston asentamista. 1. Sammuta kaikki päällä olevat ohjelmat ennen ajureiden asentamista (koskee erityisesti virustentorjuntaohjelmia). 2. Aseta cd-levy tietokoneen cd-asemaan. 3. Cd käynnistyy automaattisesti ja näytölle ilmestyy käynnistyskuva. 4. Napsauta install tai setup tai levyllä olevaa exe-tiedostoa. 5. Asennusohjelma käynnistyy automaattisesti. Valitse Complete ja napsauta Next (Custom-vaihtoehtoa suositellaan ainoastaan kokeneille käyttäjille). 6. Asennus käynnistyy.
  • Page 28 7. Näytölle ilmestyy mahdollisesti seuraava varoituskuva. Napsauta siinä tapauksessa Continue Anyway. 8. Seuraava kuva ilmestyy asennuksen valmistuttua: Valitse Yes, I want to restart my computer now, käynnistä tietokone napsauttamalla [Enter]. 5. Käyttö 1. Kaksoisnapsauta työpöydällä olevaa PMCap-kuvaketta käynnistääksesi ohjelman. 2. Valitse Options-kohdan alta Preview katsellaksesi kameran kuvia. 3. Valitse Generic USB Controller Interface (AVS) ja Audio Device. 4. Suuntaa kamera. 5. Säädä tarkkuus kameran tarkennusnupilla (1).
  • Page 29 6. Valokuvaus (still-kuva) 1. Säädä tarkkuus kameran tarkennusnupilla. 2. Ota kuva painamalla suljinpainiketta (2). 3. Kuva avautuu automaattisesti ohjelmassa SnapshotReader. 4. Valitse File kirjoittaaksesi tiedostolle nimen ja tiedostotyypin. Tallenna kuva painamalla Save. 5. Käännä kuvaa valitsemalla Rotate Orientation. 7. Asetukset (Options) Seuraavat asetukset löytyvä kohdat Options alta: • Audio Capture Filter, ääniasetukset • Video Capture Filter, videoasetukset • Video Capture Pin, videostreamingia, kuvakokoa, kuvia/sekunti ym. koskevat asetukset. Tässä esimerkkinä videoasetukset:...
  • Page 30 Stream Property Image Mirror: Käännä kuva peilikuvaksi. Image Flip: Käännä kuvaa. Low Light: Merkitse ruutu heikossa valaistuksessa. VGA SnapSize: Valitse still-kuvan koko. In/Out Door: Valitse valaistus, sisä- tai ulkovalaistus. Flicker: Valitse verkkojännitteen taajuus, valaistus vilkkuu sen tahdissa. 50/60 Hz. Backlight compensation: Taustavalon kompensaatio. B/W Mode: Mustavalkoinen kuva. Auto: Poista valinnat näistä ruuduista, jos haluat asettaa manuaalisesti: valkotasapainon, valotuksen ja USB:n. Face Tracking FaceTracking: Toiminto, joka keskittää kasvosi kuvan keskelle myös liikkuessasi. Effect Frame Valitse erilaisia tehosteita still-kuville. Effect: Frame: Valitse erilaisia rajauksia still-kuville. 8. Vianhakutaulukko Kuvaus Ongelma Toimenpiteet Tietokone ei löy- 1. Ajureita ei ole 1. Asenna ajurit uudelleen. dä web- asennettu oikein.
  • Page 32 Norge Kundesenter Tlf.: 23 21 40 00 Faks: 23 21 40 80 E-post: kundesenter@clasohlson.no Internett www.clasohlson.no Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO Suomi Asiakaspalvelu Puh.: 020 111 2222 Sähköposti: info@clasohlson.fi Internet www.clasohlson.fi Osoite Clas Ohlson Oy, Annankatu 34–36 A, 00100 HELSINKI...
