Clas Ohlson 106 Instruction Manual

Hide thumbs

Advertisement

Available languages
  • EN

Available languages

Quick Links

Download this manual
Web Camera
Webbkamera
Webkamera
Web-kamera
Webcam
Art.no
Model
38-4754
106
Ver. 20130321

Advertisement

loading

Related Manuals for Clas Ohlson 106

Summary of Contents for Clas Ohlson 106

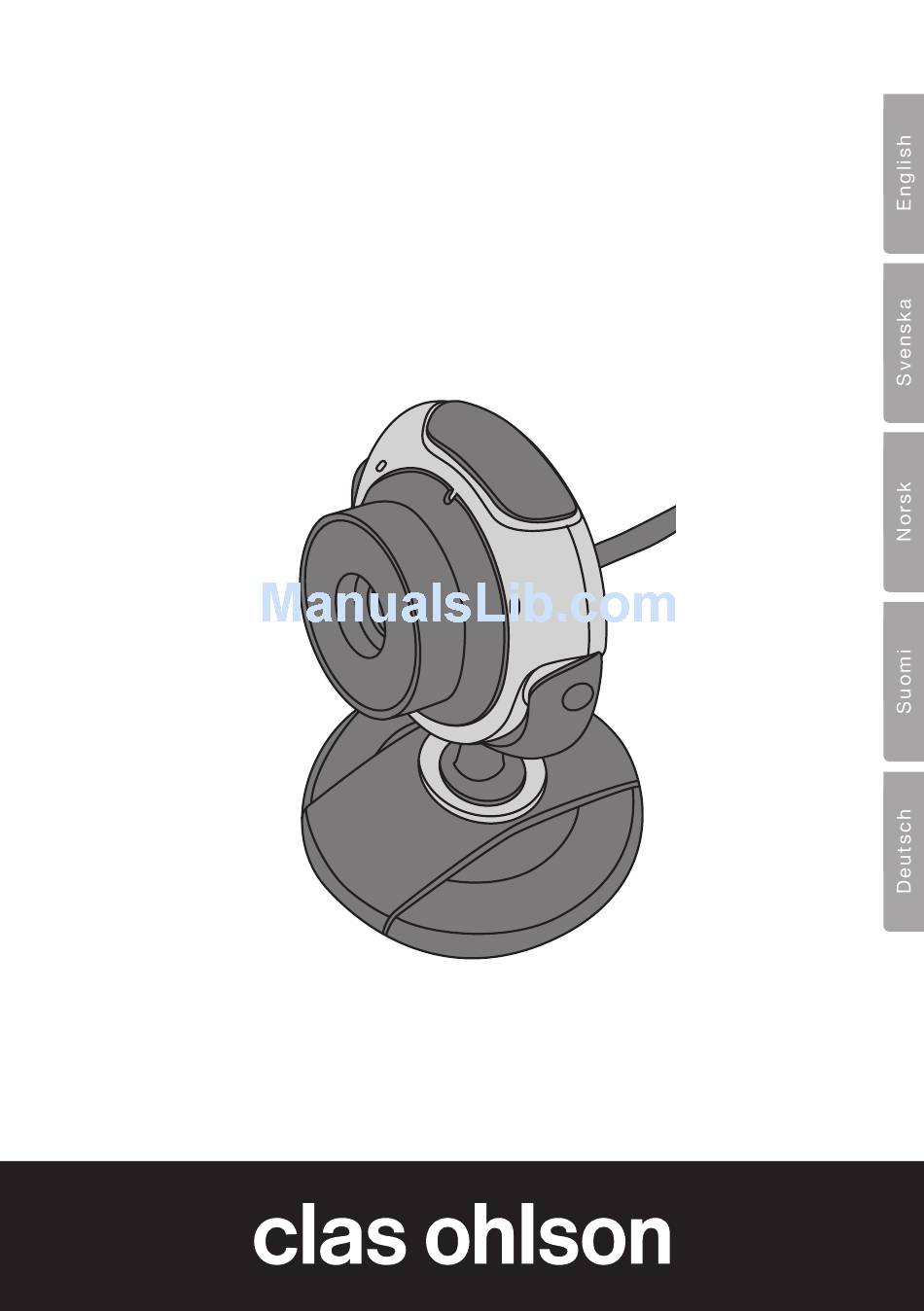

  • Page 1 Web Camera Webbkamera Webkamera Web-kamera Webcam Art.no Model 38-4754 Ver. 20130321...
  • Page 3 Webcam Art.no 38-4754 Model 106 Please read the entire instruction manual before use and save it for future reference. We reserve the right for any errors in text or images and for making any necessary technical changes to this document. If you should have any questions concerning technical problems please contact our Customer Services.
  • Page 4 Use with MSN, Skype or other similar programmes When using MSN or Skype no extra drivers need be installed. • Connect the web camera to an available USB port. • Start MSN and log in. • Click Display Menu (a), then Tools (b) and Web Camera Settings (c).
  • Page 5 Installing drivers (if you are not using MSN or Skype) Important: Connect the web camera to an available USB port before installing the software. 1. Exit all programmes before installing the drivers (especially any antivirus programmes). 2. Insert the installation CD into the computer’s CD-ROM drive. Installation example using Windows XP 1.
  • Page 6 Installation example using Windows 7 1. The disc should start automatically 2. A warning message will be displayed. and the start window should display Click on Yes to continue. on screen. Click on Driver install. 3. Click on Next to continue installation. 4.

  • Page 7: Operation

    Operation 1. Double click the PMCap icon found under Program > USB Video Device > AMCap in order to start the programme. 2. Activate Preview under “Options” to display images from the camera. 3. Activate the Microphone (USB Microphone) and the USB Video Device. 4.

  • Page 8: Troubleshooting Guide

    Setup The most essential settings can be found under Options: • Audio Capture filter: Audio input settings. • Video Capture filter: Video input settings. • Video Capture Pin: Settings for video streaming, image sizing, frames per second, etc. Troubleshooting guide Description Problem Solution...

  • Page 9: Specifications

    Disposal This product should be disposed of in accordance with local regulations. If you are unsure how to proceed, contact your local authority. Specifications Picture sensor CMOS sensor Resolution 1.3 megapixels (up to 3,200–2,400) Video mode RGB24/YUY2 Interface USB 2.0 640 x 480 at 30 frames per second Video capture 1600 x 1200 at 10–15 frames per second...
  • Page 10 Webbkamera Art.nr 38-4754 Modell 106 Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
  • Page 11 Användning med MSN, Skype eller liknande applikationer Vid användning tillsammans med MSN eller Skype behöver inga extra drivrutiner installeras. 1. Anslut webbkameran till en ledig USB-port. 2. Starta MSN och logga in. 3. Klicka på Visa Meny (a), sedan Verktyg (b) och Inställningar för webbkamera (c).
  • Page 12 Installera drivrutinerna (om du inte använder MSN eller Skype) Viktigt! Anslut webbkameran till en ledig USB-port innan du installerar mjukvaran. 1. Avsluta alla program du har igång innan du installerar drivrutinerna (gäller särskilt antivirusprogram). 2. Sätt CD-skivan i datorns CD-läsare. Installationsexempel Windows XP 1.
  • Page 13 Installationsexempel Windows 7 1. Skivan startar automatiskt och en 2. En varningsruta visas. Klicka på startruta visas på skärmen. Yes för att fortsätta. Klicka på Driver install. 3. Klicka på Nästa för att fortsätta 4. Markera rutan ”Always trust installationen. software from SONIX…”...
  • Page 14 Användning 1. Dubbelklicka på PMCap-ikonen som finns under Program > USB Video Device > AMCap för att starta programmet. 2. Aktivera Preview under ”Options” för att visa bilder från kameran. 3. Aktivera Microphone (USB Microphone) och USB Video Device. 4. Rikta in kameran. 5.
  • Page 15 Inställningar De nödvändigaste inställningarna finns under Options: • Audio Capture filter: Inställningar för ljudingång. • Video Capture filter: Inställningar för videoingång. • Video Capture Pin: Inställningar för video streaming, bildstorlek, bildrutor per sekund etc. Felsökningsschema Beskrivning Problem Åtgärd Datorn kan inte hitta Drivrutinerna är inte Installera om drivrutinerna.
  • Page 16 Avfallshantering När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun. Specifikationer Bildsensor CMOS-sensor Upplösning 1,3 megapixlar (upp till 3200–2400) Videoläge RGB24/YUY2 Interface USB 2.0 640 × 480 vid 30 bilder per sekund Videofångst 1600 × 1200 vid 10–15 bilder per sekund...
  • Page 17 Webkamera Art.nr. 38-4754 Modell 106 Les brukerveiledningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.
  • Page 18 Brukes til MSN, Skype eller liknende applikasjoner Ved bruk sammen med MSN eller Skype trengs ingen ekstra drivere å installeres. 1. Webkameraet kobles til en ledig usb-port. 2. Start MSN og logg inn. 3. Klikk på Vis Meny (a), deretter Verktøy (b) og Innstillinger for webkamera (c).
  • Page 19 Installasjon av drivere (dersom du ikke skal bruke MSN eller Skype) Viktig! Webkameraet kobles til en ledig usb-port før du installerer softwaren. 1. Lukk alle andre program som er åpnet før du installerer driverne (gjelder særlig antivirusprogram). 2. Sett den vedlagte cd-platen i maskinens cd-rom. Installasjonseksempel med Windows XP.
  • Page 20 Installasjonseksempel med Windows 7 1. Denne starter automatisk og start- 2. En advarselsrute kommer opp. bildet kommer opp på skjermen. Klikk på Yes for å fortsette. Klikk på Driver install. 3. Klikk på Next for å fortsette 4. Marker ruten «Always trust software installasjonen.
  • Page 21 Bruk 1. Dobbeltklikk på PMCap-ikonen, som du finner under Program > USB Video Device > AMCap, for å starte programmet. 2. Aktiver Preview under «Options» for å vise bilder fra kameraet. 3. Aktiver Microphone (USB Microphone) og USB Video Device. 4.
  • Page 22 Innstillinger De mest nødvendige innstillingene finnes under «Options»: • Audio Capture Filter: Innstillinger for lydinngang. • Video Capture Filter: Innstillinger for videoinngang. • Video Capture Pin: Innstillinger for video streaming, bildestørrelse, bilderuter per sekund etc. Feilsøking Beskrivelse Problem Tiltak Datamaskinen kan ikke Driver er ikke riktig installert.
  • Page 23 Avfallshåndtering Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter. Spesifikasjoner Bildesensor CMOS-sensor Oppløsning 1,3 megapixler (inntil 3200–2400) Videomodus RGB24/YUY2 Interface USB 2.0 640 × 480 ved 30 bilder per sekund Videohastighet 1600 × 1200 ved 10–15 bilder per sekund Bedre enn 48 dB Dynamikk...
  • Page 24 Web-kamera Tuotenro 38-4754 Malli 106 Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
  • Page 25 Käyttö MSN:n, Skypen tai vastaavien sovelluksien kanssa Käyttö yhdessä MSN:n tai Skypen kanssa ei vaadi ylimääräisiä ajureita. 1. Liitä web-kamera vapaaseen USB-porttiin. 2. Käynnistä MSN ja kirjaudu sisään. 3. Napsauta Näytä valikko (a), Työkalut (b) ja Web-kameran asetukset (c). 4. Määritä asetukset. 5.
  • Page 26 Ajurien asennus (jos et käytä MSN:ää tai Skypeä) Tärkeää! Liitä web-kamera vapaaseen USB-porttiin ennen ohjelmiston asentamista. 1. Sammuta kaikki käynnissä olevat ohjelmat ennen ajureiden asentamista (koskee erityisesti virustentorjuntaohjelmia). 2. Aseta cd-levy tietokoneen cd-asemaan. Asennusesimerkki, Windows XP 1. Avaa levy resurssienhallinnassa ja 2.
  • Page 27 Asennusesimerkki, Windows 7 1. Levy käynnistyy automaattisesti ja 2. Näytölle ilmestyy varoitusikkuna. näytölle ilmestyy käynnistysruutu. Jatka napsauttamalla Yes. Napsauta Driver install. 3. Jatka asennusta napsauttamalla 4. Valitse ruutu ”Always trust software Seuraava. from SONIX…” Hyväksy asennuksen aloitus napsauttamalla Install. 5. Napsauta Lopeta/Finish, kun asennus on valmis.
  • Page 28 Käyttö 1. Käynnistä ohjelma kaksoisnapsauttamalla PMCap-kuvaketta kohdassa Program > USB Video Device > AMCap. 2. Katsele kuvia kamerasta valitsemalla Preview kohdasta ”Options”. 3. Valitse Microphone (USB Microphone) ja USB Video Device. 4. Suuntaa kamera. 5. Säädä tarkkuus kameran tarkennussääti- mellä (1). Valokuvaus (stillkuva) 1.
  • Page 29 Asetukset Tärkeimmät asetukset löytyvät kohdasta Options: • Audio Capture Filter: äänen sisääntulon asetukset. • Video Capture Filter: videon sisääntulon asetukset. • Video Capture Pin: videostreamingia, kuvakokoa, kuvia/sekunti ym. koskevat asetukset. Vianhakutaulukko Kuvaus Ongelma Toimenpiteet Tietokone ei löydä Ajureita ei ole asennettu Asenna ajurit uudelleen.

  • Page 30: Tekniset Tiedot

    Kierrätys Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta. Tekniset tiedot Kuvasensori CMOS-kenno Tarkkuus 1,3 megapikseliä (jopa 3200–2400) Videomuoto RGB24/YUY2 Liitäntä USB 2.0 640 × 480 (30 kuvaa/sekunti) Videotallennus 1600 × 1200 (10–15 kuvaa/sekunti) Parempi kuin 48 dB Dynamiikka Parempi kuin 72 dB Tarkennus 3 cm –...
  • Page 31 Webcam Art.Nr. 38-4754 Modell Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite). Sicherheitshinweise • Um Schäden am Bildsensor zu vermeiden, die Kamera nie direkt gegen die Sonne richten.
  • Page 32 Verwendung mit MSN, Skype und ähnlichen Programmen Bei Verwendung zusammen mit MSN oder Skype sind keine zusätzlichen Treiber zu installieren. 1. Webcam an eine freie USB-Schnittstelle anschließen. 2. MSN starten und einloggen. 3. Auf Menü Anzeigen (a) klicken, dann auf Extras (b) und Einstellungen für Webcam (c) klicken.
  • Page 33 Treiberinstallation (bei Verwendung mit anderen Programmen als MSN oder Skype) Wichtig: Vor der Softwareinstallation die Webcam an eine freie USB-Schnittstelle anschließen. 1. Vor Installation der Treiber alle laufenden Programme schließen (insbesondere Virenschutzprogramme). 2. CD in das CD-Laufwerk des PC einlegen. Installationsbeispiel Windows XP 1.
  • Page 34 Installationsbeispiel Windows 7 1. Die CD startet automatisch und am 2. Es wird eine Warnmeldung ang- Bildschirm wird ein Startdialogfenster ezeigt. Auf Yes klicken angezeigt. Auf Driver install klicken. und fortfahren. 3. Auf Weiter klicken und mit 4. Das Feld „Always trust software der Installation fortfahren.

  • Page 35: Betrieb

    Betrieb 1. Mit Doppelklick auf das PMCap-Symbol unter Program > USB Video Device > AMCap das Programm starten. 2. Unter „Options“ die Option Preview aktivieren, um Kamerabilder anzuzeigen. 3. Microphone (USB Microphone) und USB Video Device aktivieren. 4. Kamera ausrichten. 5.

  • Page 36: Fehlersuche

    Einstellungen Die wichtigsten Einstellungen finden sich unter Options: • Audio Capture filter: Einstellungen für den Audioeingang. • Video Capture filter: Einstellungen für den Videoeingang. • Video Capture Pin: Einstellungen für Video-Streaming, Bildgröße, Bilder pro Sekunde etc. Fehlersuche Beschreibung Problem Lösung Der PC findet die Die Treiber sind nicht Treiber erneut installieren.

  • Page 37: Hinweise Zur Entsorgung

    Hinweise zur Entsorgung Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich. Technische Daten CMOS-Sensor Bildsensor 1,3 Megapixel (bis 3200–2400) Auflösung Farbraum RGB24/YUY2 Schnittstelle USB 2.0 Videoaufnahme 640 × 480 bei 30 Bildern pro Sekunde 1600 × 1200 bei 10–15 Bildern pro Sekunde Besser als 48 dB Dynamik...
  • Page 40 Norge Kundesenter tlf.: 23 21 40 00 faks: 23 21 40 80 e-post: kundesenter@clasohlson.no Internett www.clasohlson.no Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO Suomi Asiakaspalvelu puh.: 020 111 2222 sähköposti: asiakaspalvelu@clasohlson.fi Internet www.clasohlson.fi Osoite Clas Ohlson Oy, Maistraatinportti 4 A, 00240 HELSINKI...
