Verwendungsbereich und Produktbeschreibung:
Die Geräte sind ausschließlich für den Einsatz zum Verteilen von Radio- und
Fernsehsignalen im Haus geeignet! Wird das Gerät für andere Einsätze
verwendet, wird keine Garantie übernommen!
Der Audio-/Video-Modulator moduliert ein A/V-Signal in einen HF-Kanal zum
Anschluss an ein TV-Gerät oder zur Einspeisung in eine Gemeinschaftsanlage.
Am Eingang wird beispielsweise eine CCD-Kamera, ein Videorecorder, ein DVD-
Player oder ein ähnliches Gerät angeschlossen. So kann mit einer Kamera ein
Kinderzimmer, ein Hauseingangsbereich oder ein sonstiger sensibler Bereich
überwacht werden.
Ausgangsseitig wird mittels einfachster Programmierung ein Kanal eingestellt,
der ansonsten nicht belegt ist.
Montage:
Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die
Montagelöcher an den Geräten 1
1 1
Programmierung des Ausgangskanals
AVM mit Hilfe des POWER-Schalters auf der Rückseite des Geräts
einschalten. SET-Taste für ca. 3 Sekunden gedrückt halten, bis die LED-
Anzeige anfängt zu blinken. Jetzt mit der „+" oder „-" Taste den
gewünschten Kanal einstellen.
Die Anzeige hört nach ca. 3 Sekunden auf zu blinken und der gewünschte
Kanal ist eingestellt.

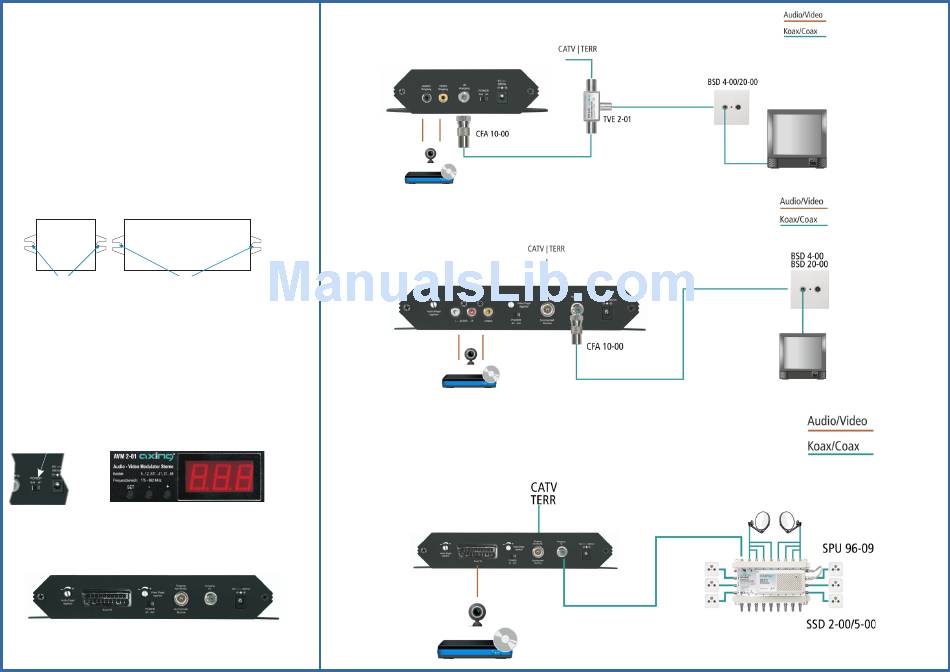

POWER-Schalter
SET-Taste
Audio-Pegel Video-Pegel
Signaleinspeisung
z.B. über Verteiler
z.B. über AVM 2-01/AVM 2-02
z.B. über Multischalter
LED-
Display
