Hengstler tico 734 Operating Instructions

Lithium 3V, CR 1/2 AA
25 mm, Ø 15 mm
Sach-Nr. 2 734 005 Rev. 010698

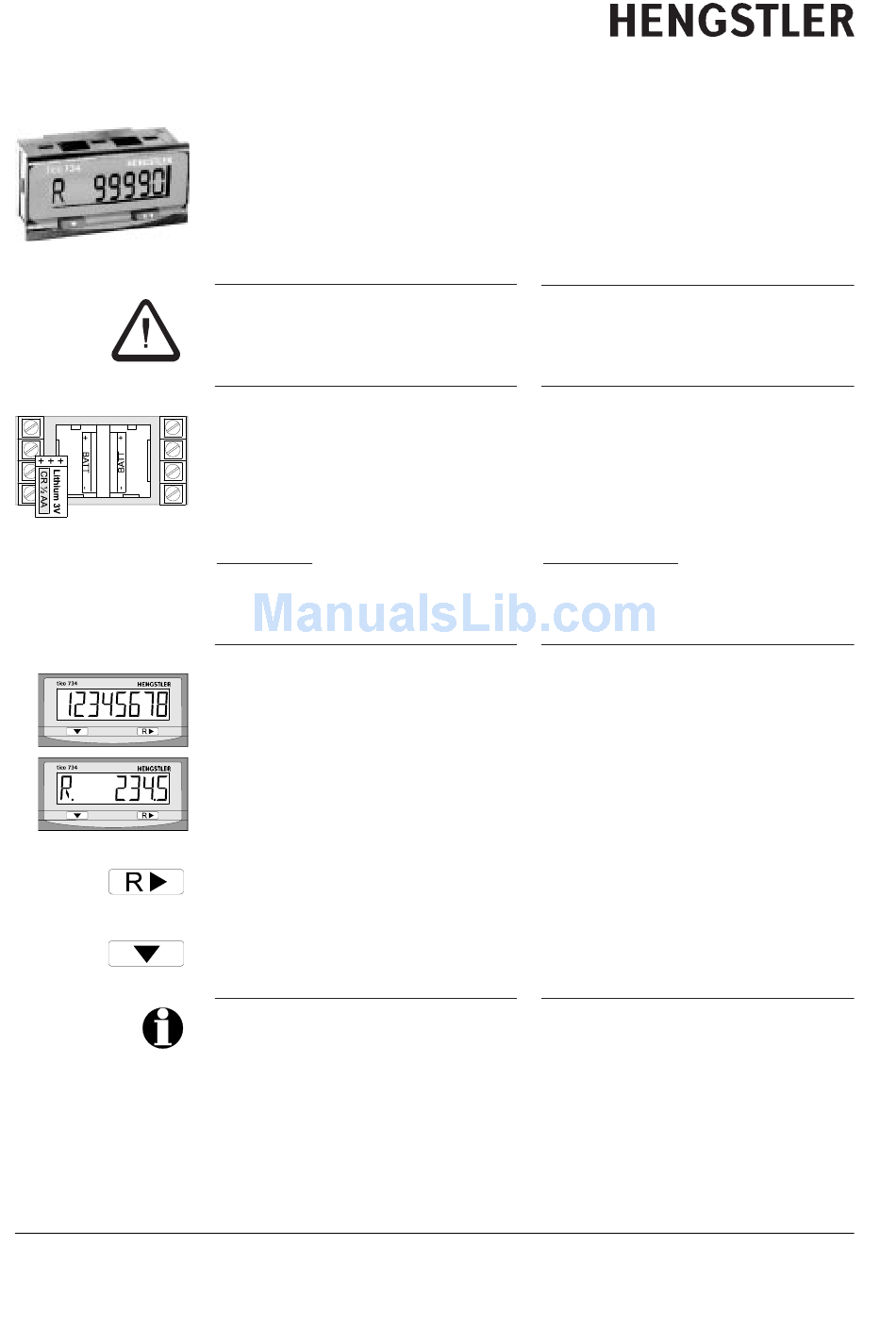

Betriebsanleitung tico 734
Tacho- und Summenzähler 0 734 005
Dieses Gerät kann Durchfluß oder Drehzahl anzeigen
und gleichzeitig die Menge oder Länge aufsummie-
ren. Der 4-stellige Tachometer garantiert durch die
Pulsbreitenmeßmethode (1/Tau) genaue
Meßergebnisse. Der 8-stellige Summenzähler erfaßt
gleichzeitig die eingehenden Impulse. Separate
Skalierfaktoren für Tacho und Summenzähler
ermöglichen die Anzeige in aussagekräftigen
Einheiten.
Dieses Symbol steht bei Textstellen, die besonders zu
beachten sind, damit der ordnungsgemäße Einsatz
gewährleistet ist und Gefahren ausgeschlossen wer-
den.
Batterie
- Nach dem Einlegen der beigefügten
Batterie in einen der beiden Schächte führt das
Gerät einen Selbsttest durch; alle Anzeigesegmente
leuchten auf. Mit der rechten Taste beenden Sie den
Selbsttest, worauf die Typennummer (5) in der
Anzeige erscheint. Nach nochmaligem Drücken ist
das Gerät betriebsbereit.
Batteriewechsel: 1.) neue Batterie einsetzen, 2.) ver-
brauchte herausnehmen (Gerät arbeitet ohne
Datenverlust weiter). Das Gerät kann auch mit 2
Batterien betrieben werden, um die Betriebszeit auf
10 Jahre zu verlängern.
Bedienung
Anzeige des aktuellen Zählerstandes (Anzahl Impulse
seit letztem Reset * Skalierfaktor).
Wertebereich: 0 bis 99 999 999
Anzeige der Eingangsfrequenz in Hz, multipliziert
mit dem Tacho-Skalierfaktor. Die Anzeige wird alle
0,5 Sek. aktualisiert. F input > 0,5 Hz.
Bei Zähleranzeige: Rücksetzen des Zählers (nur wenn
die Tastenrückstellung durch die Programmierung
freigegeben ist.)
Umschalten zwischen Tacho- und Zähleranzeige bzw.
zu Einleiten der Programmierung (siehe nächste
Seite).
Nach Änderungen in der Programmierung muß ein
Reset durchgeführt werden!
Operating instructions tic
Rate meter with totalizer 0 734 005
This device provides rate metering with background
totalisation. The 4-digit rate meter uses a time interval
(1/Tau) calculation to assure accurate rate measure-
ment. The 8-digit totaliser counts the incoming
impulses. With independently programmable scale fac-
tors for rate and total, meaningful engineering units,
such as Inches per Second and total Meters, can be
displayed for both values.
This symbol inidcates passages in the text where you
have to pay special attention so as to guarantee cor-
rect use and exclude any risk.
Battery
installing the battery in one of the two slots the unit
will go into a self test mode with all the segments on
the display illuminated. The self test mode is exited by
depressing the right key, which will then display the
model number (5). Depress the right key again to
ready the unit for operation.
Exchanging the battery: insert the new battery prior
to removing the old one, retaining count total and
program data. The unit can also be run with 2 batte-
ries to extend the battery life to 10 years.
Operation
Indicates the present count value (= number of pulses
received since the last reset * count input calibrator).
Display Range: 0 bis 99 999 999
Indicates the present rate value, which is equal to the
pulse frequency multiplied by the rate calibration
value. The display is updated every 0.5 sec. F input >
0.5 Hz.
Counter display: Resets the count value (only if Front
Panel Reset is enabled by the programming).
Toggles between Rate and Total display or starts pro-
gramming (see next page).
After changes in the programming you must reset the
counter!
Tico 734
- The unit is shipped with one battery. After
o 734
Seite 1/4
