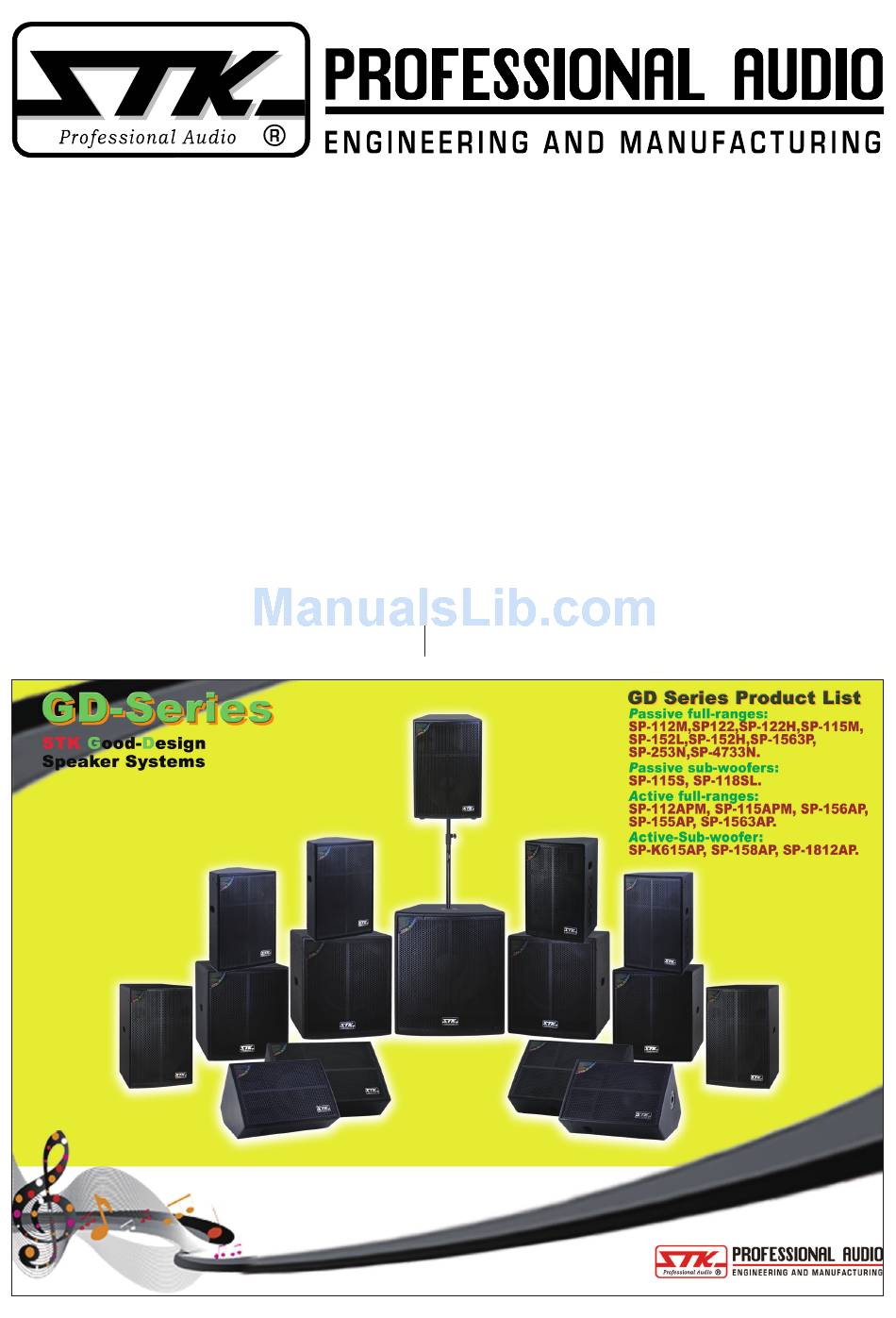

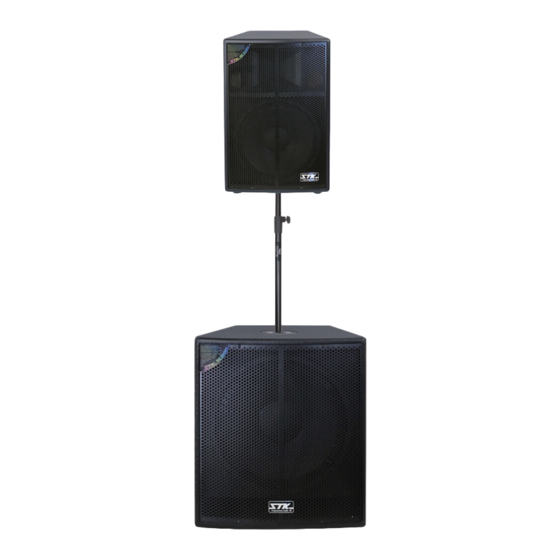

  • Page 1 GD Series Active Powered Speaker Systems SP-155AP / SP-156AP / SP-1563AP SP-112APM / SP-115APM SP-K615AP / SP-158AP / SP-1812AP OWNER'S MANUAL 사용설명서...
  • Page 2 Table of Contents 목 차 Introduction l 제품 소개 ............................2-3 Important Safety Instructions l 안전을 위한 주의 사항 ................3-4 Warranty Information l 제품 보증에 대해서 ...................... 5-a,b Important Precautions l 중요한 사전 주의사항 ....................6-9 Floor Monitor Operation l 모니터의 올바른 지면 설치 .................. 10 Rotating the Horn l 스피커...

  • Page 3: Important Safety Instructions

    Introduction 제품 소개 STK GD 시리즈는 라이브 사운드를 위한 높은 출력과 반영구적인 설치에 완벽한 제품입니다. 전체적으로 튼튼하고 예술적 감각이 살아 있는 외관을 자랑합니다. CRT 테크놀로지로 설계된 훌륭한 패턴 컨트롤이 가능한 HF 드라이버와 클리펠 애널라이저로 개발된 뛰어난 성능의 우퍼를 가장 큰 특징으로 합니다. 크로스 오버 네트웍을 위한 새롭게 설계 된...
  • Page 4 Important Safety Instructions 안전을 위한 주의 사항 or local power company. For appliances intended to operate 치 않을 때는 전원 기구 판매자나 전원 공급자에게 문의하세요. 공 from battery power, or other sources, refer to the operating 급되는 전원이 축전지 형태이거나 다른 방식이라면 제품 사용을 instructions.

  • Page 5: Warranty Information

    Warranty Information UNPACKING STK LIMITED 1 YEAR WARRANTY As a part of our system of quality control, every STK STK electronics are warranted to be free from defects product is carefully inspected before leaving the factory in materials and workmanship under normal use for a to insure flawless appearance.
  • Page 6 합니다. 이 보증은 국가에 따라 달라질 수 있습니다. 서비스 등 다시 제품을 포장하고 이동해야 할 수 있으 더 자세한 정보를 원하신다면 므로 포장상자와 재료들을 보관해 주십시오. 만약 제품 STK Professional Audio 고객 서비스 팀에 문의해 에 충격이 가해졌을 시에는 즉시 판매원에게 알려 빠른 주십시오. 조치가 가능하도록 해주십시오.

  • Page 7: Important Precautions

    Important precautions 중요한 사전 주의사항 The STK speaker systems covered by this manual are not STK 스피커 시스템은 습기가 많거나 물기가 있는 환경에서 사 intended for use in high moisture environments. Moisture 용해서는 안됩니다. 습기는 스피커 콘과 서라운드에 손상을 입힐 can damage the speaker cone and surround and cause 수...
  • Page 8 Ⅰ Introduction Important precautions 중요한 사전 주의사항 제품 소개 • • STK highly recommends that no more than 36kg(80Ibs) 저희 STK는 GD시리즈의 서브우퍼 위에 폴을 이용하여 스피커 of weight be placed on a speaker pole that is mounted to 를 설치하실 경우 그 무게가 36kg(80Ibs)이 넘지 않기를 강력히 all of GD series sub woofer speakers.
  • Page 9 Important precautions 중요한 사전 주의사항 Suspension of speaker System 스피커 시스템 매달기 Before attempting to suspend your GD series, read and GD 시리즈 스피커를 매달아서 설치하실 때에는 다음의 주의사항 understand the following important safety information. 을 반드시 읽고 따라 주십시오. General Hardware Information 일반적인...
  • Page 10 Ⅰ Introduction Important precautions 제품 소개 중요한 사전 주의사항 purpose. Furthermore, STK is not responsible for the abuse 수 있습니다. 만약 제품의 안전한 설치와 안전장비 착용에 익숙하 of its products caused by avoiding compliance with inspection 지 않다면 제품 설치에 익숙하며 자격이 있는 사람과 상담한 후에 and maintenance procedures or any other abuse.
  • Page 11 Floor Monitor Operation 모니터의 올바른 지면 설치 Floor Monitor 스테이지 플로어에서의 모니터 동작 STK GD series SP-112APM and SP-115APM powered STK GD 시리즈 SP-112APM 과 SP-115APM 파워드 스피커는 speakers may be used as a floor monitor by placing the 바닥에 놓고 자체 모니터 앵글을 이용하여 모니터용으로 사용할 speaker on the integral monitor angle.
  • Page 12 Ⅰ Introduction Rotating the Horn 스피커 시스템의 혼 회전 제품 소개 Rotating the Horn on SP-1563AP SP-1563AP의 혼 회전 The GD series SP-1563 Active Powered Speakers have horns GD 시리즈의 SP-1563 액티브 파워드 스피커는 커버리지 패턴의 that can be rotated to change the coverage pattern. The 변경을...

  • Page 13: Quick Setup

    Quick Setup 빠른 설치와 동작 Quick Setup 빠른 설치와 동작 The STK GD Series powered loudspeakers are fully STK GD 시리즈 파워드 스피커는 전기신호와 트랜스듀서가 잘 매 integrated audio systems with carefully matched electronics 치된 통합된 오디오 시스템입니다. 본 제품들은 높은 음질의 사운 and transducers.
  • Page 14 Ⅰ Introduction Panel Descriptions 각 부의 명칭 제품 소개 SP-155AP / SP-156AP / SP-1563AP 1. XLR Input connector (SP-155AP/1563AP) Balanced female XLR-Type connector that accepts a balanced line level signal. 2. Through output connector (SP-155AP/1563AP) LF LEVEL SET Balanced male XLR-Type connector that produces exactly the same signal that is connected to the INPUT Jack.
  • Page 15 11. Main Fuse 7. 외부 클립 표시등 (SP-156AP) Replace only with correct type and rating as indicated. CH2 외부용 채널 앰플리파이어에 일그러짐이 발생하면 외부 클 SP-155AP, SP-156AP : 120V/12A, 230V/6.3A. 립 표시등이 켜집니다. SP-1563AP : 120V/18A, 230V/10A. 8. 병렬 스위치 (SP-156AP) 12.

  • Page 16: Panel Descriptions

    Panel Descriptions 각 부의 명칭 SP-112APM / SP-115APM T5AL 250V 8A 250V 1. Mic Input.(-50dBu) 1. 마이크 입력 (-50dBu) Balanced female XLR-type connector that accept microphone 마이크 레벨 신호의 입력을 받는 밸런스드 함몰형 XLR-타입 컨넥 level signals. 터입니다. 2. Line In.(-10dBu) 2.
  • Page 17 Panel Descriptions 각 부의 명칭 SP-K615AP 11. IEC Socket This is where you connect the supplied AC line cord to provide AC power to the active speaker’s built-in power Phase amplifiers. Plug the line cord into an AC socket properly Reverse Normal Power...
  • Page 18 Panel Descriptions 각 부의 명칭 SP-158AP / SP-1812AP 1. Internal and External level controls Sets the volume of the amplifier channels. The Internal pot adjusts the volume of the internal sub woofer. The External level pot adjusts the volume of the external speaker connector 2.
  • Page 19 Panel Descriptions 각 부의 명칭 rated frequency range. The filter settings for each channel are SUB+Sat 모드: 이 입력은 내부 입력 THRU (10번 XLR잭) 컨넥터 controlled individually through the push button switch. 에 직접 연결되며 하이 패스 필터를 통해 외부 출력 앰프로 신호를 10.

  • Page 20: Cables And Connectors

    Ⅰ Introduction Cables / Connectors 연결 케이블과 커넥터들 제품 소개 CABLES AND CONNECTORS XLR/F to XLR/M Microphone Cable The standard cable for interconnection of microphone and line level signal in professional audio systems. • Microphone to mixer • Microphone to GD Active powered direct input •...

  • Page 21: Cables / Connectors

    Cables / Connectors 연결 케이블과 커넥터들 XLR/F (함몰형) to XLR/M (돌출형) 마이크 케이블 프로 오디오 시스템에서 사용하는 마이크와 라인 레벨 신호를 연결해주는 표준형 케이블 입니다. • 마이크에서 믹서로 연결. • 마이크에서 GD 시리즈로 직접 연결. • 프로 오디오 믹서에서 GD 액티브 파워드로 연결. •...

  • Page 22: Placement Tips & Hum

    Placement Tips & Hum 스피커 배치와 험 잡음 Placement Tips & Hum 스피커 배치 도움말과 험 현상에 대해서 Placement Tips 스피커 배치 도움말 *Avoid placing loudspeaker into the corners of a room. *라우드 스피커를 실내의 코너에 위치시키는 것을 피하십시오. 이 This increases the low-frequency output and can cause the 는...
  • Page 23 Placement Tips & Hum 스피커 배치와 험 잡음 험 현상 *Turn the LEVEL control all the way down. *모든 볼륨 조절기를 최소로 하고 전원을 켜십시오. If the noise disappears, it's coming from the signal source. 만약 노이즈가 사라진다면 이 노이즈는 입력 신호로부터 나타난 If not, try disconnecting the cable connected to the INPUT 것입니다.

  • Page 24: System Hookup Diagram

    System Hookup Diagram 시스템 연결 구성도 Using Full-Range Systems as Monitors (SP-112APM or SP-115APM) 풀-레인지 모니터 시스템 (SP-112APM 혹은 SP-115APM) SP-112APM or SP-115APM SP-112APM or SP-115APM VOCAL (보컬 마이크) MICROPHONE INSTRUMENT (악기)
  • Page 25 System Hookup Diagram 시스템 연결 구성도 MAIN L&R 3 Way Full-Range Systems (Dual SP-1563AP) 메인 스테이지 좌, 우측 3 웨이 풀레인지 시스템 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 2=HOT(+) 2=HOT(+) 2=HOT(+) 2=HOT(+) 2=HOT(+)
  • Page 26 PREMIUM ANALOG MIXER HVX-1643R 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz SP-155AP 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz 75Hz PASSIVE TYPE LAMP...

  • Page 27: Block Diagram

    Block Diagram 회로의 구성도 SP-112APM / SP-115APM...
  • Page 28 Block Diagram 회로의 구성도 SP-155AP...
  • Page 29 Ⅰ Introduction Block Diagram 회로의 구성도 제품 소개 SP-156AP...
  • Page 30 Ⅰ Introduction Block Diagram 회로의 구성도 제품 소개 SP-1563AP...
  • Page 31 Ⅰ Introduction Block Diagram 회로의 구성도 제품 소개 SP-K615AP...
  • Page 32 Ⅰ Introduction Block Diagram 회로의 구성도 제품 소개 SP-158AP...
  • Page 33 Ⅰ Introduction Block Diagram 회로의 구성도 제품 소개 SP-1812AP...

  • Page 34: Specifications

    Ⅰ Introduction Specifications 제품 규격 제품 소개 Model SP-1812AP SP-158AP SP-K615AP 595.00 4(ohms) Illustration 595.00 595.00 565.00 475.00 471.00 Peak Enclosure Specifications ---------------------------------------------------------------------------------------------------- Model SP-1812AP SP-158AP SP-K615AP Powered Subwoofer Powered Subwoofer Powered Subwoofer System configuration One SK18600 18", One SK15500F 15", One SK15500F 15", Bass - reflex Components &...
  • Page 35 Specifications 제품 규격...

  • Page 36: Application Chart

    Application Chart 응용 차트 STK Speaker Systems Application Chart l STK 스피커 용도별 응용 도표...
  • Page 37 Application Chart 응용 차트 DIMENSION for STK Full-Range/Sub Stack Systems l STK 스피커 별 올려 쌓기 규격...
  • Page 38 Note...
  • Page 39 Note...
  • Page 40 Owner's Manual for The STK GD Series Active Powered Speaker Systems Printed In Korea STK-Professional Audio March. 2012...
