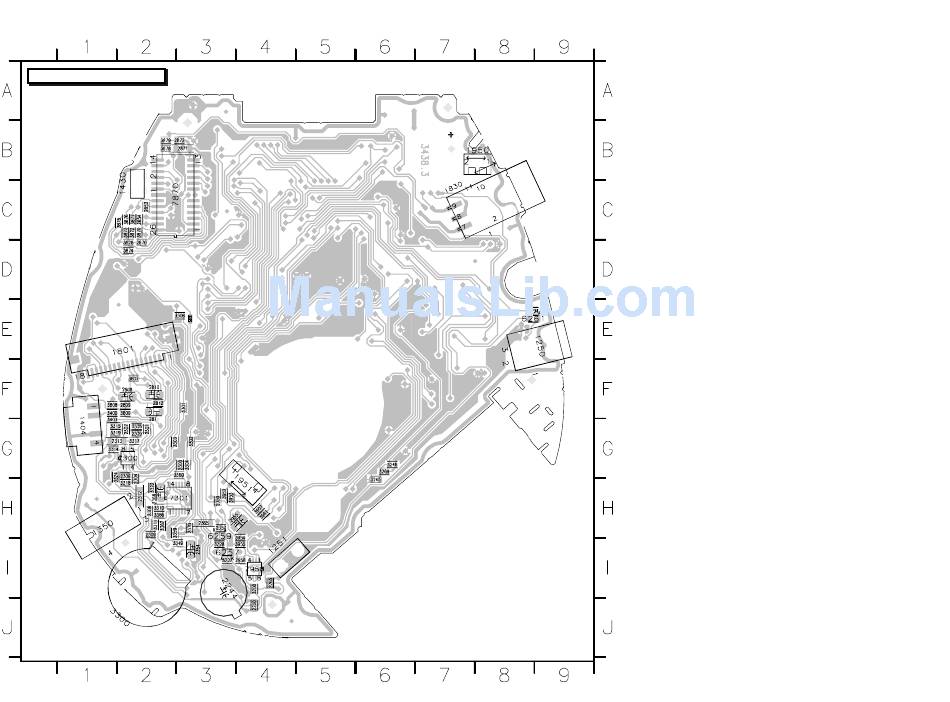

COMPONENTSIDE VIEW
CS 46 711
4-6
This assembly drawing shows a summary of all possible versions.
For components used in specific versions see circuit diagram or partslist.
4-6
1250 E9 3319 G1
1251 I4 3322 H2
1350 H1 3324 G1
1404 G1 3349 I3
1430 C2 3359 H2
1801 E2 3360 G3
1830 C7 3366 H2
1950 B8 3367 H2
1951 H4 3400 F1
2200 J4 3401 G1
2244 I3 3807 F2
2265 I4 3808 F1
2300 G3 3809 F2
2301 G2 3828 D2
2304 H2 3870 C2
2305 G2 3872 C2
2306 G2 3873 C2
2307 G2 3874 D2
2308 H2 3875 C2
2309 H2 3876 C2
2312 H2 3877 C2
2313 G2 3878 B2
2350 H3 3879 B2
2354 I3 3952 H3
2357 H3 3953 H3
2365 H3 3954 H4
2368 H2 3955 I4
2370 H3 3957 H4
2808 F2 3961 H4
2809 F2 5806 E3
2810 F2 6257 I3
2811 G2
6259 H3
2812 F2 6261 E8
2853 C2 7300 G2
2854 C2 7301 H3
2870 D2 7870 C2
2871 B3 7958 I4
2872 B3
2955 H3
2958 I4
3200 I4
3227 I3
3228 I3
3245 H6
3246 G6
3269 G6
3294 E8
3300 J2
3301 F3
3302 G3
3303 G2
3304 G3
3305 G2
3306 E3
3310 H2
3311 H2
3314 G1
3315 G1
3317 G2
3318 H2
