SFA Sanibest Pro Installation And Maintenance Instructions Manual page 8

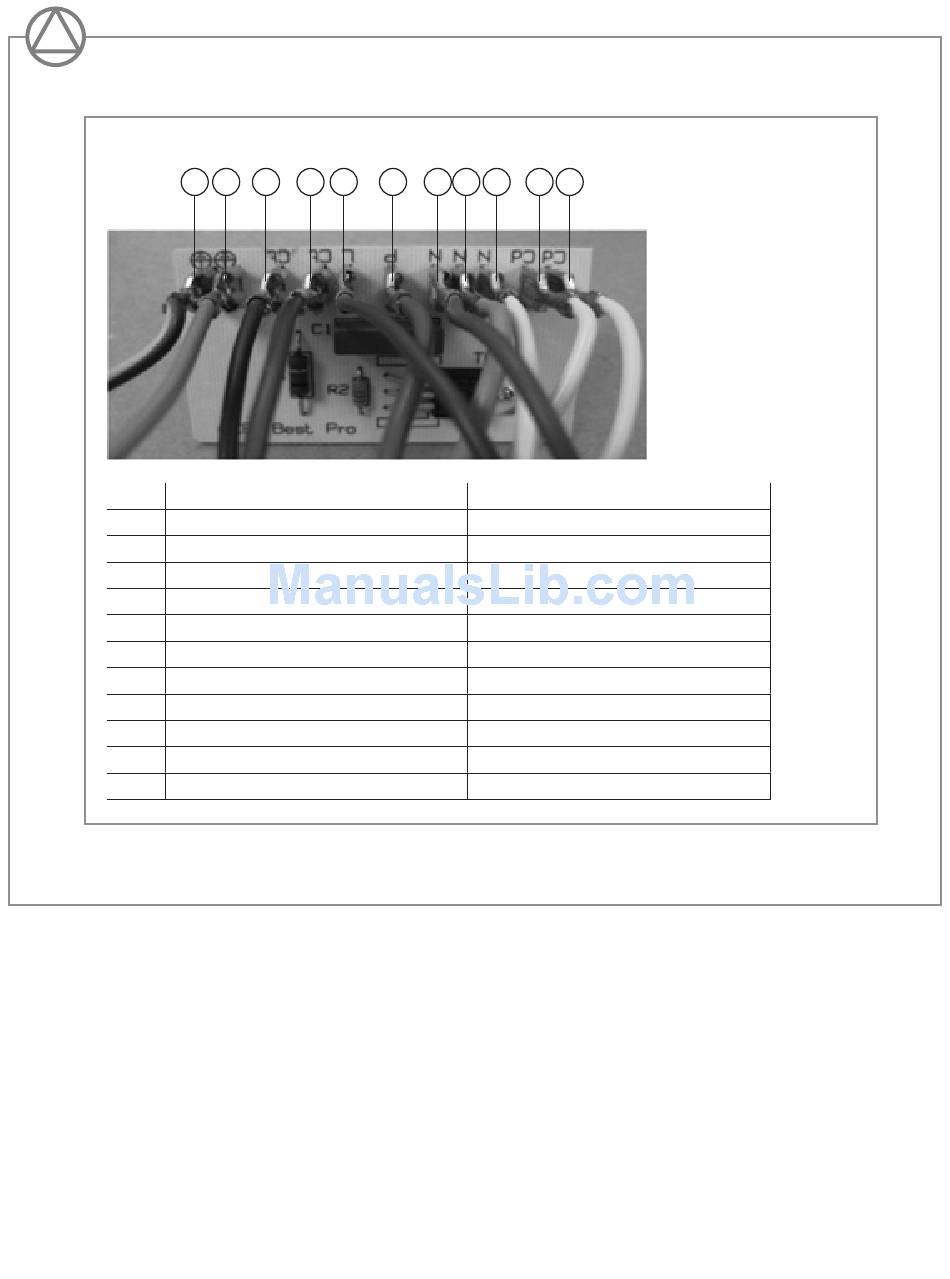

WIRING DIAGRAM / SCHEMA DE CABLAGE
1 2 3
n° Description
1 Green/Yellow motor
2 Green/Yellow power cable
3 Brown pressure gauge level
4 Brown pressure gauge level
5 Brown power cable
6 Brown motor
7 Blue power cable
8 Blue motor
9 White condenser
10 White motor
11 White condenseur
4 5 6 7 8
Descriptif
Vert /Jaune moteur
Vert / Jaune câble alimentation
Marron pressostat niveau
Marron pressostat niveau
Marron câble alimentation
Marron moteur
Bleu câble alimentation
Bleu moteur
Blanc condensateur
Blanc moteur
Blanc condensateur
9 10 11
