Page 1: User Manual

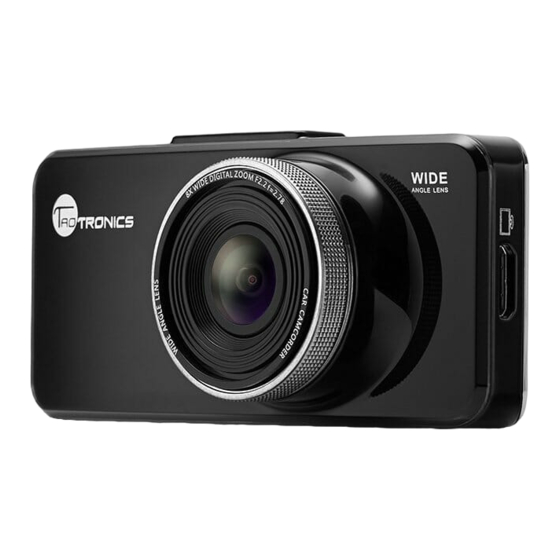

TaoTronics Car DVR User Manual Model NO.: TT-CD05... - Page 2 この度、Taotronics TT-CD05 ドライブレコーダーをお買い上げいただき誠に ありがとうございます。取扱説明書をよくお読みのうえ、正しく安全にお使い ください。何かご不明なところがございましたら support.jp@taotronics.com までご連絡ください。...
- Page 3 ドライブレコーダーについて TaoTronics ドライブレコーダーは、映像の録画や写真の撮影などができる多 機能高解像度 HDMI とメディアアウトプットドライブレコーダーです。運転 中の「万が一」を記録することで、交通事故処理の迅速化や、安全運転意識の 向上などのメリットがある他、気軽にドライブ中の映像を記録し、楽しむこと もできます。 キーの機能 ループ録画 内部メモリが一杯になるまで、映像記録し続けます。そして、内部メモリが一 杯になったとして、ドライブレコーダーが、映像記録し続けますので、前の記 録を一度削除するような面倒なことをする必要がないです。この機能により、 ドライブレコーダーが運転中の全ての映像を最小限の内部メモリで記録でき ます。 G-センサー 本製品は、G-センサーが搭載しております。これは運動、加速と減速を検測 できます。衝突または加速の場合でも、本製品が最近の映像を保護できます。 こン検測 運動中のものを検測できた場合、 ドライブレコーダーが運動中の全ての瞬間を 自動的に記録できます。 通常の運転中や記録中に、この機能を閉めてくださ い。それられます。 この機能の主な目的は、ビデオ監視のためです。この機 能は、駐車や自宅防犯にすごく役に立ちます。 自動的に電源オン/オフ 本製品は、エンジンをかけてから、カーチャージャーと繋げますと自動的に電 源オンになります。 車のエンジンを切ってから、 自動的に電源オフになります。...
- Page 4 セット内容 1. TaoTronics ドライブレコーダー(型番: TT-CD05) 2. 吸盤 3. カーチャージャー 4. USB ケーブル 5. メモリカード 6. 取扱説明書...
- Page 5 製品図 1. カメラ 2. スクリーン 3. 電源ボタン 4. アップボタン 5. メニューボタン 6. OK/確認 ボタン 7. モード Button 8. ダウン Button 9. メモリカードスロット 10. HDMI コネクタ 11. マイクロフォン 12. スピーカー 13. リセットボタン 14. GPS (GPS モジュールはオプションです。) 15. AV-出力 16. マウント 17. USB...
- Page 6 1. ツマミ 2. 吸盤 3. レバー 4. 調整ノブ インストール 下記の画像のように、マウントを本体に挿込んでからロックしてください。 フ ロ ン ト ガ ラ ス に 吸 盤 を 貼 付 け て か ら 、 レ バ ー を 下 ろ し て く だ さ い 。...
- Page 7 調整ノブでカメラの角度を調整してくださ。 取り外す レバーを上げてから、ツマミを引いてください。 下記の画像のように、マウントを本体から取り外してください。...
- Page 8 ケーブル・レイアウト 下記の図を参照していただき、本製品を最適な位置に取付けてください。 1. バックミラーの使用に邪魔にならないよう、バックミラーの後ろの場所に 取り付けることをお勧めです。 2. 以下の図のように、ケーブルを配線してください。 3. USB コネクタをカーチャージャーに挿し込んでください。 ヒント: 運転視角を遮らない限り、ケーブルを長く配線しても構わないです。 1. お勧めの取付け位置 2. ケーブルの線路 コントロールファンクション パワー 長押しで電源オン/オフにします。 メニューとセッティングに入る: ビデオ録画中、メニューボ メニュー タンを押しつけて、現在の記録を保存します。 違うモードに切替わる用とビデオ録画中、 ボタンを短く押す モード と写真を撮る用です。 アップ アップ/早戻し/ズームイン ダウン/早送り/ズームアウト, ボタンを短く押すと音を消 ダウン します。 システムが反応しない時、 針のような物でリセット穴を押し リセット てください。...
- Page 9 LED インジケーター 赤 パワーインジケーター、給電中は赤く点灯します。 青 動作インジケーター、ビデオ録画中、遅く青点滅します。 メモリカードを挿入 本機は、内部記憶装置が内臓していないため、ビデオ録画や写真を撮る前にメ モリカードを挿入してください。32 GB のメモリカードがお勧めします。 電源 On/Off バッテリーパワー –電源ボタンを長押しで本機をオン/オフにします。 カーチャージャーパワー –エンジンを起動すると本機は自動的に電源オ ン/オフになります。 ヒント: 電気供給しないやバッテリー残量が少ないときは、本機が自動的に電 源オフになります。 ビデオ/ カメラ / 再生モー 電源オンになると本機はそのままビデオモードに入ります。 モードボタンを押 すことで、ビデオ/カメラ/再生モードによって循環するために、モードボタン を押してください。 ビデオモード 手動ビデオ録画 – 電池で(カーチャージャーと繋がないで)電源ボタンを 長押ししてから電源オンにします。OK ボタンを押して、録画開始/停止に します。 自動ビデオ録画- カーチャージャーと繋いで、エンジンを起動すると本機 ...
- Page 10 1. ビデオ・モード 2. ループ録画 3. こン検測 4. WDR 5. G-センサー 6. 露出 7. メモリカード 8. 日付/ティム・スタンプ 9. 充電中 10. 録音 11. 録画時間 12. 解像度 ヒント: こン検測を許可した後、こン検測アイコンが現れます。...
- Page 11 再生モード 再生モードに切替わるために、モードボタンを押してください。 UP/DOWN ボ タンを使って、 ファイルを選択してください。 OK ボタンを押してから再生します。 ビデオを再生するとき、休止/再開するために、OK ボタンを使用してください。 早送り/早戻しするために、UP/DOWN ボタンを使用してください。 1. 撮影モード 2. 露出 3. ホワイトバランス 4. メモリカード 5. 撮影可能枚数 6. 充電中 7. 画質 8. 解像度 9. 連写機能 10. タイマ...
- Page 12 再生モード 再生モードに切替わるために、モードボタンを押してください。 UP/DOWN ボ タンを使って、 ファイルを選択してください。 OK ボタンを押してから再生します。 ビデオを再生するとき、休止/再開するために、OK ボタンを使用してください。 早送り/早戻しするために、UP/DOWN ボタンを使用してください。 1. 写真ファイル 2. ファイル個数 3. ビデオファイル メニューとシステム・セッティング メニューとシステムセッティングに入るために、メニューボタンを押してくださ い。選択するために、 UP/DOWN ボタンを使用してください。 OK ボタンで確 認します。メニューキーを押すと前のメニューに戻ります。 ビデオ・セッティング ビデオ・モードからビデオ・セッティングに切替わるために、メニューボタンを 押してください。 ファンクション 説明 解像度 1080FHD/720P/WVGA/VGA からお選びください。 オフ / 2 分間 / 3 分間 /5 分間からループ・レコーディン ループ録画...
- Page 13 リティを改善することが出来ます。 こン検測 運動が検出したとき、カメラは自動的に録画を始めます。 電気供給されると本機は、自動的に電源オンになります。 自動録画 そして、ビデオ録画を始めます。 停電と自動的に電源オンの時間間隔をセットしてくださ 停電遅延時間 い：OFF /10s/20s/30s 充電開始と電源オンの時間間隔をセットしてください： 開機延時 OFF/10s/20s/30s 録画な音声 ビデオ録音： オン／オフ 日付表示 セッティングすると日付が表示されます。 G-センサーセッ G-センサーの感度をセットしてください：休み/低い/ミデ ト ィアム/高い カメラ・セッティング カメラ・モードからカメラ・セッティングに切替わるために、メニューボタンを 押してください。 ファンクション 説明 カメラ解像度をセットしてください： 解像度 3M/2MHD/VGA/1.3M/12M/10M/8M/5M 撮影モードをセットしてください：単写/ 2s タイマー / 5s 撮影モード タイマー / 10s タイマー 連写...
- Page 14 システム・セッティング カメラ/ビデオ・モードからシステムセッティングに切替わるために、メニューボ タンを 2 回押してください。 ファンクション 説明 日/時刻 システム日付 /時間をセット 記録されたビデオで車両ナンバープレートを示すことが 車牌記録 出来ます。 タ イ ム ゾ ー ン の ローカルタイムゾーンを設定します 設定 オ ー ト パ ワ ー 待機モードに入ると自動電源オフする時間：オフ/3 分間 /5 分間/10 分間 電子音 ピッの音がどんなボタンを押す時にも鳴ります。 英語 /ドイツ語 /日本語 /フランス語 /イタリア語 /ス 言語...
- Page 15 し て く だ さ い 。 カメラとレンズをきれいにしておいてください。 保証とアフターサビース： 本製品はご購入日から 1 年間の保証期間を提供いたします。TaoTronics が販売の 権限を授けられた販売業者によって購入された場合だけアフターサービスを提供 い た し ま す 。 万 が 一 、 商 品 の 不 良 な ど 問 題 が ご ざ い ま し た ら 、 support.jp@taotronics.com までご連絡頂ければ早急にご対応させていただき...
- Page 16 NORTH AMERICA E-mail : support@taotronics.com(US) support.ca@taotronics.com(CA) Tel : 1-888-456-8468 (Monday-Friday: 9:00 – 17:00 PST) Address: 2228 Junction Ave, San Jose, CA 95131 EUROPE E-mail: support.uk@taotronics.com(UK) support.de@taotronics.com(DE) support.fr@taotronics.com(FR) support.es@taotronics.com(ES) support.it@taotronics.com(IT) EU Importer: ZBT International Trading GmbH, Lederstr 21a, 22525 Hamburg, Deutschland ASIA PACIFIC E-mail : support.jp@taotronics.com(JP)
