Summary of Contents for Mark LX 50G PRO

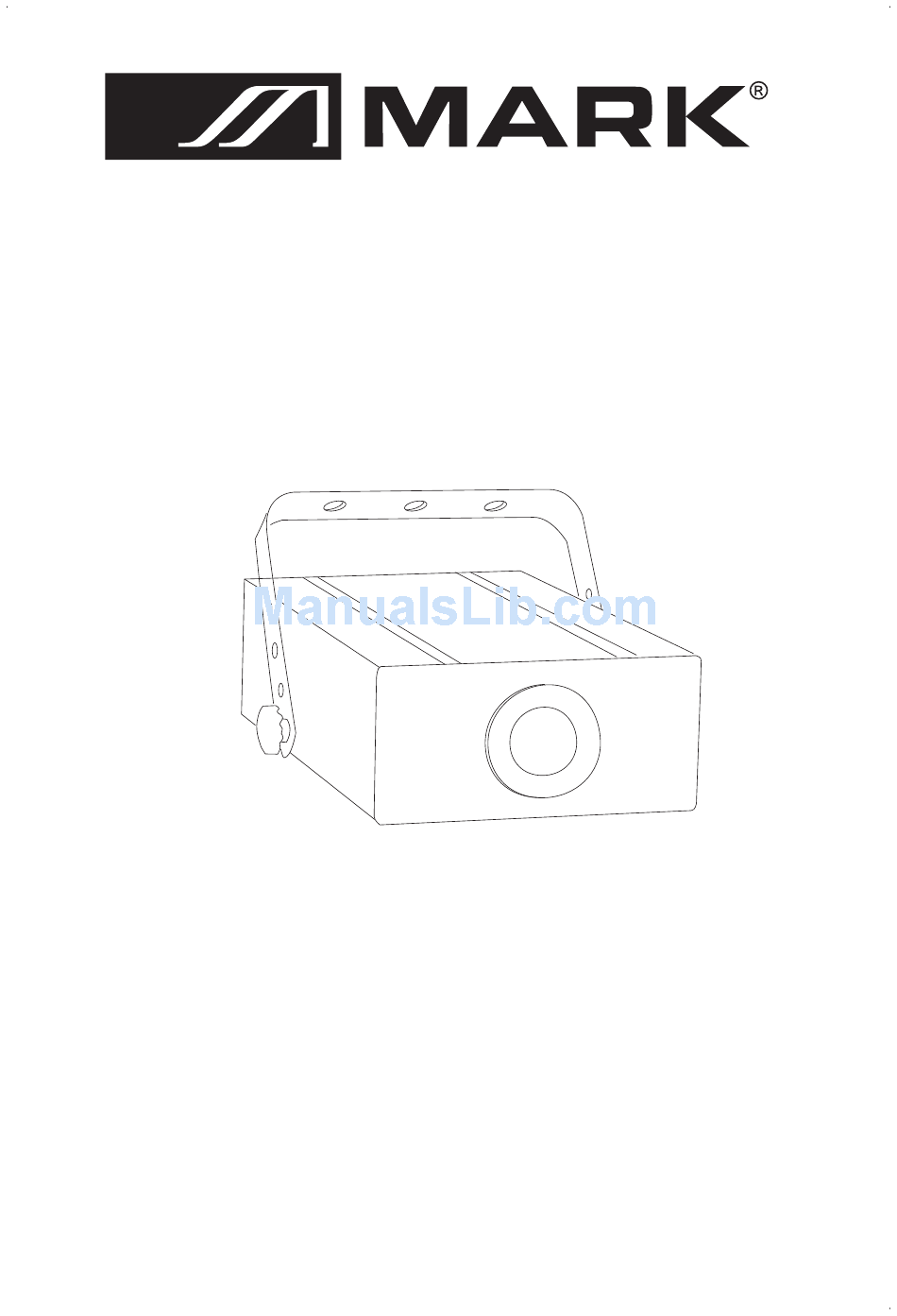

- Page 1 LX 50G PRO User Manual / Manual de Uso Rev 1.0...
- Page 2 8. Replace fuse with exact the same type as ours. Any wrong fuse r eplacement which is not specified fuse might cause fire or electric shock and damage your unit. That will overstep our manufacture’ s warranty. PAG. 1 User Manual/Manual de Instrucciones LX 50G PRO...
-
Page 3: Technical Parameter
3D effects like star, round, time -tunnel, letter, geometry graphics. Pre-built 55 laser patterns of the latest performance effects and it can discretional control the pattern by DMX controller. PAG. 2 User Manual/Manual de Instrucciones LX 50G PRO... -
Page 4: Front Panel
Front panel LASER OUTPUT Back panel description Power switch Address code DMX IN/OUT Power supply with fuse Hang ring of safety rope Sound sensitivity knob PAG. 3 User Manual/Manual de Instrucciones LX 50G PRO... -
Page 5: Operation
The slave units will react the same as the master unit 4. In sound active mode, adjust audio sensitivity knob to make the unit more or less sensitive in sound active; in Auto mode, the unit running automatically PAG. 4 User Manual/Manual de Instrucciones LX 50G PRO... - Page 6 Note: Do please connect one loop insert to output sign al of the terminal unit , this loop inserter must be placed between to the 2 pin and 3 pin of the jack,pleaseconnect one 120Ω resistance. PAG. 5 User Manual/Manual de Instrucciones LX 50G PRO...
-
Page 7: Address Code Setting
When setting, as long as you select the dipswitch account to value of the binary is equal to the address you set, it is OK. The unit uses 13 channels to DMX control. Please see the chart table. PAG. 7 User Manual/Manual de Instrucciones LX 50G PRO... - Page 8 0~63 Non-rolling 64~127 Horizontal Rolling 5. Rolling 128~191 Vertical Rolling 192~255 Horizontal &Vertical Rolling 0~63 No function pattern & rotation Clockwise rotation 64-127 Dotted pattern 128-191 Dotted pattern and rotation 192-255 PAG. 8 User Manual/Manual de Instrucciones LX 50G PRO...
- Page 9 6~255 43 graded speed (6~255) 255 graded speed (Fast to 11. Scanning speed 0-255 slow) 12. Color changing (6~255)/23 NULL speed NULL 13. Size of pattern (3~255) 42 grade zoom out PAG. 9 User Manual/Manual de Instrucciones LX 50G PRO...
-
Page 10: Troubleshooting
In DMX mode, the unit can ’t be Please make sure the DMX console controlled by the DMX console, but and unit have the same channel. the DMX signal indicator I flashing. PAG. 10 User Manual/Manual de Instrucciones LX 50G PRO... - Page 11 Compruebe la lista de accesorios incluidos al desembalar el producto. En el caso de que la caja esté dañada o falte algún elemento, por favor, contacte con su proveedor. 2.Acessorios incluidos: 1. Dispositivo Láser LX 50G PRO 2. Cable de alimentación 3. Manual Atención: 1.
-
Page 12: Parámetros Técnicos
Este láser emplea la última técnica de escaneo y puede proyectar dibujos, texto y efectos 3D como estrellas, círculos, efecto-tunel, letras o dibujos geométricos. Incorpora 55 patrones predefinidos con las últimas prestaciones y pueden ser controlados mediante un controlador DMX. PAG. 12 User Manual/Manual de Instrucciones LX 50G PRO... -
Page 13: Panel Frontal
SALIDA DEL LASER Descripción del panel trasero Interruptor de encendido Dipswitch de direccionamiento DMX IN/OUT Toma de alimentación con fusible Aro de fijación para el cable de seguridad Mando de sensibilidad de audio PAG. 13 User Manual/Manual de Instrucciones LX 50G PRO... - Page 14 Las unidades Esclavo funcionarán de la misma manera que la unidad Master. En modo de activación por Audio, ajuste el mando de sensibilidad de audio para hacerla más o menos sensible. En modo Auto, la unidad operará automáticamente. PAG. 14 User Manual/Manual de Instrucciones LX 50G PRO...
- Page 15 Nota: Le recomendamos que inserte un bucle de final de loop en la salida de la última unidad de la cadena, para ello utilice una resistencia de 120Ω conectada entre los pines 2 y 3 del conector XLR de salida. PAG. 15 User Manual/Manual de Instrucciones LX 50G PRO...
- Page 16 Al configurar la dirección compruebe que el valor binario obtenido es igual a la dirección de inicio que se va a usar desde el controlador. La unidad precisa de 13 canales para el control DMX. Como puede ver en la tabla siguiente. PAG. 16 User Manual/Manual de Instrucciones LX 50G PRO...
- Page 17 5. Giro 128~191 Giro Vertical 192~255 Giro Horizontal y Vertical 0~63 Sin función Patrón y Rotación Rotación en sentido horario 64-127 Patrón de puntos 128-191 Patrón de puntos y rotación 192-255 PAG. 17 User Manual/Manual de Instrucciones LX 50G PRO...
- Page 18 43 grados de velocidad ( 6~255) 255 grados de velocidad 11. Velocidad escaneo 0-255 (rápido a lento) 12. Velocidad de (6~255)/23 ANULADO cambio de color Sin función 13. Tamaño del patrón 42 grados zoom out (3~255) PAG. 18 User Manual/Manual de Instrucciones LX 50G PRO...
-
Page 19: Resolución De Problemas
En modo DMX, la unidad no puede Asegúrese que la consola DMX y la ser controlada con una consola DMX unidad tienen el mismo canal pero el indicador de señal parpadea. PAG. 19 User Manual/Manual de Instrucciones LX 50G PRO... - Page 20 This symbol on the product or on its packaging indicates that this product This symbol on the product or on its packaging indicates that this product shall not be treated as household waste. Instead it shall be handed over to shall not be treated as household waste.
