Summary of Contents for Evolve 4500FHD Sport

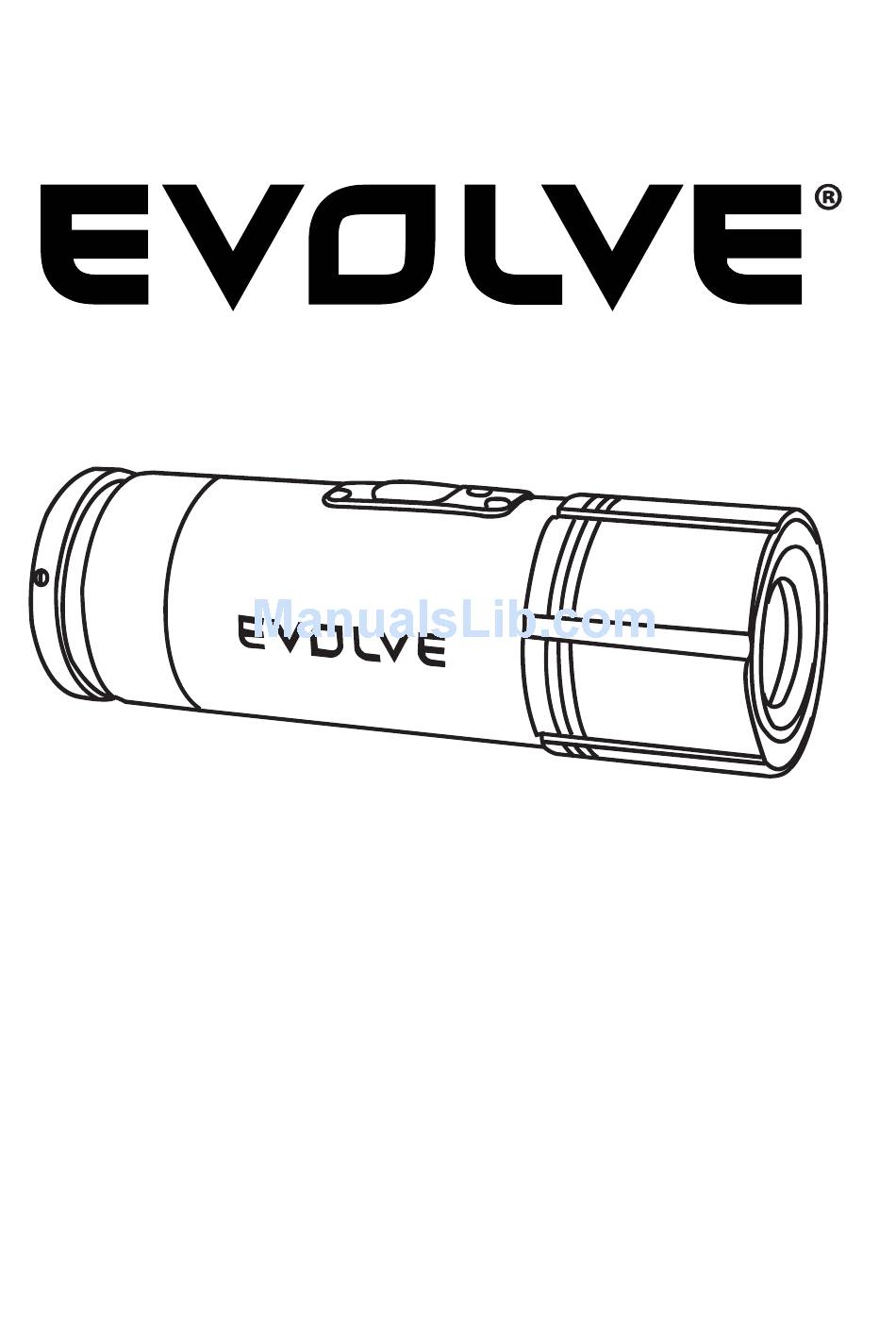

Page 1    USER GUIDE FOR ENGLISH | CZECH | HUNGARIAN | SLOVAK | POLISH...
Page 2 Content www.evolve.cz EVOLVE 4500FHD Sport – user manual in English verison EVOLVE 4500FHD Sport – user manual in Czech version EVOLVE 4500FHD Sport – user manual in Hungarian version EVOLVE 4500FHD Sport – user manual in Slovakia version EVOLVE 4500FHD Sport – user manual in Polish version...
Page 3 Welcome Thanks for purchasing this Camcorder Please read this instruction manual to ensure correct use of the product prior to use. Please keep this instruction manual in a safe place. Please ensure that the sales store fills out the warranty with the date of purchase and the name of the store.
Page 4 What’s in the box? 1. Camcorder 8. Rechargeable lithium-ion battery 1 piece 2. Camcorder Mount Adapter 9. Hand safety strap 3. Universal Mount Adapter 10. USB cable 4. Strap Mount for Goggles 11. Waterproof Cap 5. Silicon grease 12. CD 6.
Page 5 Universal Mount On the bottom it has a “female” ¼"-20 screw to fix it to any mounts or tripods that have a “male” ¼”-20 screw. Use this mount with the adjustable silicon straps provided. Strap mount for non-vented helmet/goggles Any goggle strap, less than 40mm in width, is compatible! Just slide your goggle strap into the mount and you are ready to go.
Page 6 Hand Safety Strap USB Cable Charger Using for Water Sports When using the waterproof cap remember to put some silicon grease to the rubber O-ring from time to time, especially before using the camera in water. Make sure to close the rear cap tightly.
Page 7: Camera Overview
CAMERA OVERVIEW    Power / Shutter Rear Cap Mode Switch Plug MicroSD Card Slot Battery Microphone 1080P / 720P Mode Switch Stabilizer / Firmware INITIAL SET UP 1. Make sure the camcorder is OFF before adding or removing the memory card! 2.
Page 8 Turn Camera Off twice, indicating the Camera is power off. Date & Time Setting Download the Rtc.txt file from ftp.evolve.cz - Support – Date & Time Quick Setup for Camera Open the file “Rtc.txt and change the date & time as follows: YYYY.MM.DD hh:mm:ss...
Page 9 Take a Video To confirm the camcorder is in video mode, screw out the rear cap , and the video/photo switch “ ” must be to right for video recording standby mode. Turn on the camcorder and the Blue LED on! Then press the Power/Shutter button quick once again to start video recording.
Page 10 5 mins to 15 mins per video file; which is available for Windows OS system. 1. Download the latest firmware at ftp.evolve.cz - Support – Firmware for Camera into your MicroSD card.
Page 11 Technical Specifications Optics: 170° - FISHEYE view f/2.8, fixed focus glass lens Video: Full HD Resolution Settings: 1080p: 1920x 1080 @ 30fps HD Resolution Settings: 720p: 1280x 720 @ 60fps Digital Video Motion Stabilization Technology Sensor Type: 1 / 2.5” HD CMOS Light Sensitivity: 1.4 V/lux-sec (550nm) Video Format: H.264 / MPEG-4 Exposure Control : Auto / center weighted / spot...
Page 12 Úvod Obsah Obsah balení Prvotní nastavení Nabíjení baterie Ukládání na MicroSD/MicroSDHC kartu Záznam videa Fotografování Aktualizace firmware Technické specifikace 11 Czech...
Page 13 1. Kamera 8. Nabíjecí lithium-iontová baterie 1 ks 10. USB kabel 5. Silikonový gel 12. CD 7. Samolepky 2 ks Tento kryt zajistí vyšší kvalitu zvuku, avšak nesmí být nasazen, rotaci v rozsahu 360°. Tento adaptér je kompatibilní s páskem a...
Page 14 kryt Samolepky 2 ks Baterie 1 ks...
Page 15 USB kabel O-ring Silicon Grease Waterproof Cap...
Page 16    Napájení/Snímání Zadní krytka Plug MicroSD Card Slot Battery Microphone 1080P / 720P Mode Switch Stabilizer / Firmware kamery. 5. MicroSD/MicroSDHC karta musí být prázdná (nesmí obsahovat soubory z jiných...
Page 17 Odšroubujte zadní kryt kamery Jako indikátor zapnutí kamery se rozsvítí modrá LED dioda. Kamera je Zapnutí kamery Vypnutí kamery YYYY.MM.DD hh:mm:ss Y = rok h = hodiny D = den s = sekundy 16GB 32GB 16GB 32GB 720P 60min 120min 240min 480min 1250...
Page 18 krytku ” vpravo v poloze video a krytku krytku vlevo v poloze foto a krytku se baterie nebo se zaplní MicroSD/MicroSDHC karta. USB kabelu...
Page 19 pak objeví v systému jako externí disk. Aktualizace firmware délky video souboru z 5 minut na 15 minut. Aktualizace firmware je dostupná pouze kamery. do polohy F (F = Firmware).
Page 20 Zelená LED Modrá LED nesvítí nesvítí svítí Nabíjení baterie svítí nesvítí nesvítí nesvítí bliká svítí Fotografování nesvítí bliká svítí nesvítí nesvítí svítí svítí nesvítí nesvítí svítí POZNÁMKA: vniknutím vody do kamery.
Page 21 Optika: 170° - FISHEYE objektiv Video: Parametry FullHD rozlišení: 1080p: 1920x 1080 @30fps Parametry HD rozlišení: 720p: 1280x 720 @ 60fps Digitální stabilizace obrazu Video formát: H.264/MPEG-4 Audio: Foto: Rozlišení: 4032 x 3024 px Formát: JPEG Hmotnost: 104g (USB disk): Win ME, Win7, 2000, XP, Vista; Mac OS X 10.6+...
Page 22 Tartalom Csomag tartalma Kamera bemutatása Elem feltöltése MicroSD/MicroSDHC kártyára való rögzítés Videofelvétel Fényképezés Lejátszás PC számítógépen Lejátszás MAC számítógépen Firmware frissítés Elemcsere 21 Hungarian...
Page 23 Csomag tartalma 1. Kamera 2. Kamera foglalat adapter 9. Biztonsági csuklópánt 10. USB kábel 11. Vízálló fedél 5. Szilikon gél 12. CD 7. Matricák 2 db. Vízi sportoknál alkalmazható sportoknál nem alkalmazható! Kamera foglalat adapter 360 fokos irányba állítását. Ez a foglalat csatlakoztatható a kapcsos foglalathoz illetve az univerzális foglalathoz.
Page 24 Az univerzális foglalatnak egy szabványos menetes furata van, sisakhoz. Ezt a foglalatot használhatjuk sí vagy foglalat erre kiképzett kapcsába, hogy rögzíthesse a kamerát. meg róla, hogy a vízálló fedél , helyesen van felrakva és becsavarozva. Elemek 1 db. rögzítés ideje eléri a 60~90 percet.
Page 25 helyesen van felrakva és becsavarozva. A fenti figyelmeztetés be nem tartása, és a víz esetleges behatolásával keletkezett károkra nem vonatkozik a garancia. A csomag két hátsó fedelet tartalmaz. Az egyik vízálló (waterproof cap), amely gyárilag van felszerelve a kamerán. A másik nedvességálló, de jó...
Page 26    Bekapcsolás/Exponálás Hátsó fedél Üzemmód váltó kapcsoló Memóriakártya foglalat Akkumulátor Mikrofon Üzemmód váltó 1080p/720p Stabilizátor/Firmware kamera ki van kapcsolva. 2. Csavarozza ki a kamera végén található hátsó fedelet 3. Helyezze a foglalatba a MicroSD/MicroSDHC (max. 32GB kapacitás, ajánlott 6 memóriakártya címke alul.
Page 27 állapotban van. Kamera A fenti gomb 3 másodperces megnyomásával a kamerát kikapcsolja. A kikapcsolása Az FTP EVOLVE (ftp://ftp.evolve.cz) honlapról töltse le számítógépébe a Rtc.txt fájlt. Y = év ó = óra H = hónap p = perc N = nap m = másodperc...
Page 28 le a hátsó fedelet jobb oldalon van a videó helyzetben. Csavarozza vissza a hátsó fedelet. A kamera a gombot. le a hátsó fedelet oldalon van a fényképezés helyzetben. Csavarozza vissza a hátsó fedelet. A kamera MicroSD/MicroSDHC memóriakártya. Kapcsolja ki a kamerát. Csavarozza le a hátsó fedelet , csatlakoztassa a kamerát a számítógéphez az USB kábel segítségével meghajtóként jelenik meg.
Page 29 USB kábel segítségével, és kapcsolja be a kamerát. MAC operációs rendszer meghajtóként jelenik meg a rendszerben. Figyelmeztetés a MAC operációs rendszert használók részére: A MicroSD/MicroSDHC memóriakártyán található fájlok törlésénél, és a kamera firmwaret és töltse fel a MicroSD/MicroSDHC memóriakártyára. helyezze a kamerába. 3.
Page 30 LED státusz táblázat Zöld LED Piros LED Kék LED Készenléti állapot sötét sötét világít Akkumulátor feltöltés világít sötét sötét Videó felvétel sötét villog világít Fényképezés sötét villog világít Hiányzó MicroSD kártya sötét felváltva villog MicroSD kártya megtelt sötét világítí világít Adattovábbítás sötét sötét...
Page 31 Optika: 170° - FISHEYE lencse Video: FullHD felbontás adatai: 1080p: 1920x 1080 @30fps HD felbontás adatai: 720p: 1280x 720 @ 60fps Digitális képstabilizátor Szenzor típusa: 1/2.5” HD CMOS Fényérzékenység: 1.4 V/lux-sec (550nm) Videó formátum: H.264/MPEG-4 Beépített mikrofon Felbontás: 4032 x 3024 px Formátum: JPEG Memória: MicroSD/MicroSDHC memóriakártya, max.
Page 32 Úvod Obsah Obsah balenia Predstavenie kamery Prvotné nastavenie Nabíjanie batérie Ukladanie na MicroSD/MicroSDHC kartu Záznam videa Fotografovanie Aktualizácia firmware Výmena batérie Technické parametre 31 Slovakia...
Page 33 Obsah balenia 1. Kamera 8. Nabíjacia lithium-iontová batéria 1 ks 10. USB kábel 11. Vodotesný kryt 5. Silikónový gél 12. CD 7. Samolepky 2 ks rotáciu v rozsahu 360°. Tento adaptér je kompatibilný s páskou...
Page 34 Zo spodnej strany obsahuje ¼"-20 závit “samicu” pre upevnenie pre helmy bez otvorov. priskrutkujete správne a pevne. Samolepky 2 ks...
Page 35 je pevne utiahnutý. Na cap), ktorý je štandardne z výroby namontovaný na kamere. Druhý je len vlhkotesný, ale s dobrým prenosom zvuku (sound cap). O-ring Silicon Grease Waterproof Cap...
Page 36 Predstavenie kamery    Napájanie/Snímanie Zadný kryt Batéria Mikrofón Stabilizátor/Firmware 2. Odskrutkujte zadný kryt umiestnený na konci kamery kontrolná dióda na hornej strane kamery.
Page 37 Odskrutkujte zadný kryt kamery , a zapojte do zdierky USB kábel z nabíjacieho Zapnutie/vypnutie kamery Zapnutie kamery indikátor zapnutia kamery sa rozsvieti modrá LED dióda. Kamera je Vypnutie kamery YYYY.MM.DD hh:mm:ss Y = rok h = hodiny nastavenie funguje správne. kartu typu MicroSD/MicroSDHC.
Page 38 kryt vpravo v polohe video a kryt Fotografovanie kryt alebo sa zaplní MicroSD/MicroSDHC karta. Vypnite kameru. Odskrutkujte zadný kryt USB kábla...
Page 39 potom objaví v systéme ako externý disk. Pri mazaní dát z MicroSD/MicroSDHC kariet musíte pred vybratím karty alebo teraz do kamery. do polohy F (F = Firmware).
Page 40 Zelená LED Modrá LED nesvieti nesvieti svieti Nabíjanie batérie svieti nesvieti nesvieti nesvieti bliká svieti Fotografovanie nesvieti bliká svieti nesvieti SD karta zaplnená nesvieti svieti svieti Prenos dát nesvieti nesvieti svieti POZNÁMKA: upozornenia. UPOZORNENIE: Batéria je vyrobená tak, aby maximálne presne vyplnila otvor v kamere, aby e-shopoch.
Page 41 Optika: 170° - FISHEYE objektív f/2.8, fixed focus, sklenené šošovky Video: Parametre FullHD rozlíšenia: 1080p: 1920x 1080 @30fps Parametre HD rozlíšenia: 720p: 1280x 720 @ 60fps Digitálna stabilizácia obrazu Video formát: H.264/MPEG-4 Audio: Vstavaný mikrofón Foto: Rozlíšenie: 4032 x 3024 px Fotoaparát: 12.0 Megapixelov Formát: JPEG Rozmery produktu: 104 x 32 x 32 mm...
Page 42 Wprowadzenie Opis kamery Pierwsze ustawienia Ustawienie daty & czasu Zapis wideo Fotografowanie Odtwarzanie w komputerze PC Odtwarzanie w komputerze MAC Instalacja sterowników webkamery Aktualizacja firmware Wymiana baterii Specyfikacja techniczna 41 Polish...
Page 43 1. Kamera 8. Akumulator litowo-jonowy 1 szt 10. Kabel USB 11. Wodoodporna pokrywa 12. CD 6. Gumowe uszczelki „O“ 6 szt 7. Naklejki 2 szt Wodoodporna pokrywa wodnych. wodnych. uniwersalnym uchwytem.
Page 44 Uniwersalny uchwyt Ten uchwyt jest kompatybilny z jakimkolwiek paskim od kaskiem bez otworów. Gumowe uszczelki „O“ 6 szt wodoodpornej oraz uszczelek gumowych „O“ oraz dodatkowo jest poprawnie i Bateria 1 szt Kamera nie potrzebuje tradycyjnych baterii AA. Jest zasilana 60~90 minut.
Page 45 Kabel USB pokrywa wodoodporna (waterproof cap), która jest standardowo fabrycznie O-ring Silicon Grease Waterproof Cap...
Page 46 Opis kamery    Tylnia pokrywa Baterie Mikrofon Stabilizator/Firmware Pierwsze ustawienia...
Page 47 kamery kamery Ustawianie daty i czasu YYYY.MM.DD hh:mm:ss Y = rok h = godziny Tryb Nagrywanie wideo HD 16GB 32GB 16GB 32GB 720P 60min 120min 240min 480min 1250 2500 5000 10000 50min 100min 200min 400min 1080P...
Page 48 Nagrywanie wideo na prawo jest w przycisk. Fotografowanie na prawo jest w MicroSD/MicroSDHC.
Page 49 Korzystanie z kamery z komputerem MAC do pozycji F (F = Firmware). sekundy.
Page 50 Zielona LED Czerwona LED Niebieska LED Nagrywanie wideo miga Fotografowanie miga Transfer danych UWAGA: Wymiana baterii...
Page 51 Optyka: 170° - objektyw FISHEYE f/2.8, fixed focus, szklane soczewki Wideo: Cyfrowa stabilizacja obrazu Typ czujnika: 1/2.5” HD CMOS Format wideo: H.264/MPEG-4 Balans bieli: Auto Audio: Wbudowany mikrofon Foto: Aparat fotograficzny: 12.0 Megapixeli Format: JPEG Zapis danych: Waga: 105g (USB disk): Win ME, Win7, 2000, XP, Vista; Mac OS X 10.6+...
