Cascadia h4 User Manual

High definition h.264 digital video recorder
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

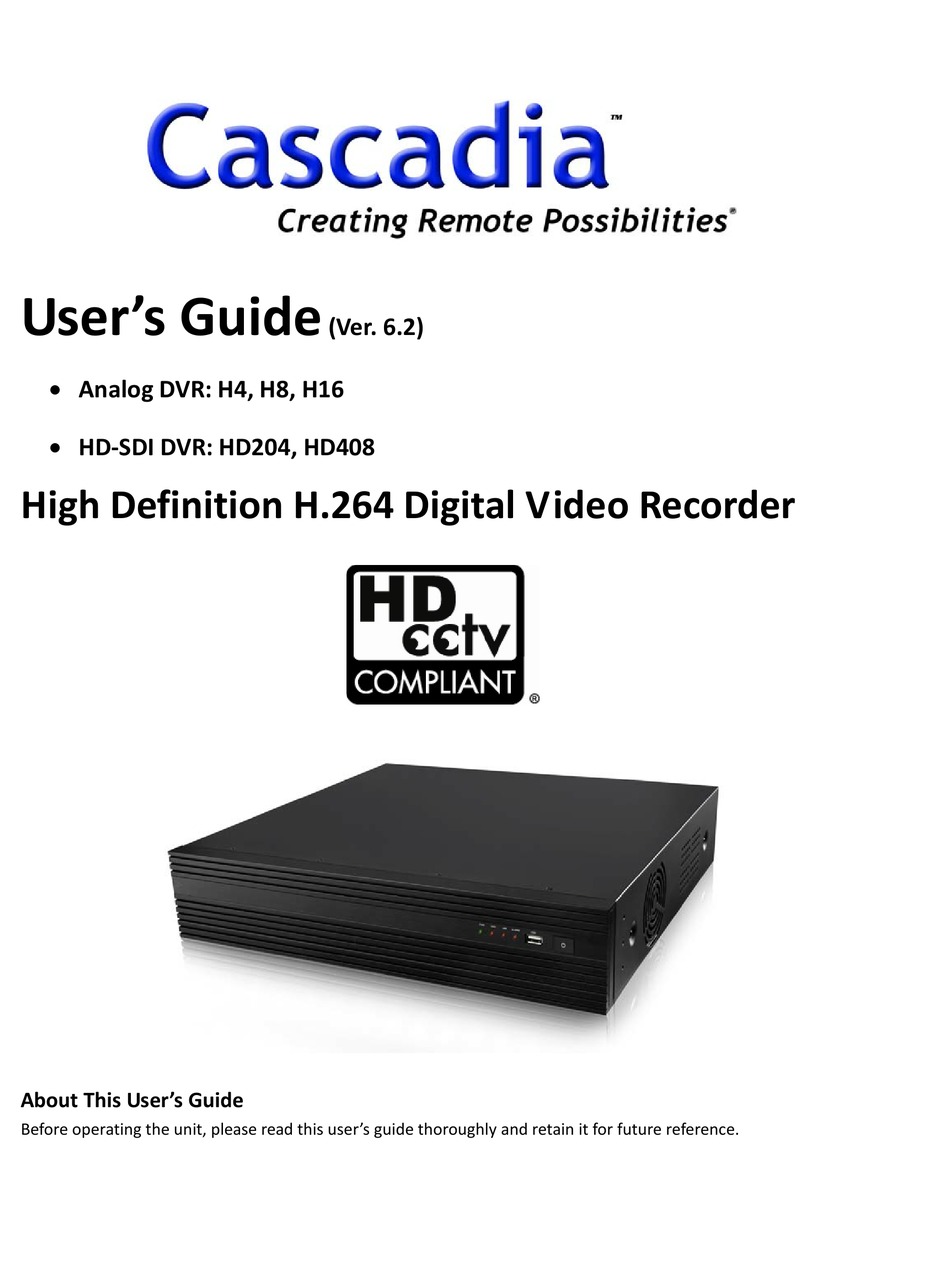

User's Guide
 Analog DVR: H4, H8, H16
 HD‐SDI DVR: HD204, HD408
High Definition H.264 Digital Video Recorder
About This User's Guide
Before operating the unit, please read this user's guide thoroughly and retain it for future reference.
 (Ver. 6.2)







Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the h4 and is the answer not in the manual?

Questions and answers

Related Manuals for Cascadia h4

Summary of Contents for Cascadia h4

  • Page 1         User’s Guide  (Ver. 6.2)   Analog DVR: H4, H8, H16     HD‐SDI DVR: HD204, HD408  High Definition H.264 Digital Video Recorder            About This User’s Guide  Before operating the unit, please read this user’s guide thoroughly and retain it for future reference. ...
  • Page 2 Cautions               Explanation of Graphical Symbols    This  symbol  indicates  the  presence  of  important  operating  and  maintenance    (servicing) instructions in the literature accompanying the product.          This symbol indicates the presence of “dangerous voltage” within the product’s    enclosure  that  may  be  of  sufficient  magnitude  to  constitute  a  risk  of  electric   ...
  • Page 3 These precautions must be followed for safety reasons.          Warning                                           Do not use if the unit emits smoke.   Do not disassemble the unit.   Do not place any heavy or sharp objects on the unit.   Do not place on uneven surface.   Do not expose to shock or vibration.   Do not move the unit when the unit is powered on.   Do not block, and allow dust to accumulate in the air vents.  ...

  • Page 4: Table Of Contents

    Specifications: HD204D, HD408D ................13 1. Name, Function and Connection ............... 15 1-1. Front Panel ................Error! Bookmark not defined. 1-2. Rear Panel ......................... 15 1-2-1. H4 ............................ 15 1-2-2. H8 ............................ 15 1-2-3. H16 ..........................16 1-2-4. HD204 ..........................16 1-2-5.
  • Page 5 3-2. SEARCH Screen ........................ 50 3-2-1. TIME-LINE Search ......................51 3-2-2. Event Search ........................52 3-2-3. Go To First Time ......................52 3-2-4. Go To Last Time ......................52 3-2-5. Go To Specific Time ......................53 3-2-6. Archive Search ........................ 53 3-2-7.

  • Page 6: Product Components

    7-7-3. Storage ..........................83 7-7-4. Device ..........................83 7-7-5.Upgrade ........................... 83 7-7-6. System ..........................84 7-7-7.Network ..........................84 7-8. Operation ..........................85 7-8-1. Addition, Delete, and Modify of DVR Sites ..............85 7-8-2. Connect and Disconnect ....................87 7-8-4. Recording Video on Local PC during Live ..............89 7-8-5.
  • Page 7 DVR Unit  Client Software CD    Remote Control    Battery1.5V (AAA x 2EA)    User Guide (as PDF on Client  Software CD)  Data Power Cable (x2 EA)  Mounting Bracket & Screws (x2 EA)      HDD Mounting Screws      Power Adaptor (DC12V 5A ) &    Power Cable (110V or 220V)    Mouse                  P a g e...

  • Page 8: Features

    Features  H.264 Video compression   HDcctv/HD-SDI Compatible (HD204D / HD408D Model only)  HDMI 1080P Video Output   Reliable File System     4 Channel Audio Recording: Perfect audio sync. for court evidence.     Bi-directional Audio over network via Network Client Software, Web‐Viewer, CMS, and Mobile Viewer  Individual Channel Operation      Motion Detection           P a g e...
  • Page 9  Easy and Simple Graphic User Interface         Simple Scheduler     Easy Software Upgrade via USB flash drive or Network software.     Instant and Convenient Backup via USB Flash Drive, Network or DVD‐RW  P a g e...
  • Page 10  Exclusive File Format and AVI Backup   Time stamp over AVI backup data for court evidence   S.M.A.R.T. (Self‐Monitoring, Analysis, and Reporting Technology for HDD)   Automatic Video Input and Video Loss Detection   Covert Camera Operation (Provides Enhanced Security)   Built‐in PTZ Camera Control   Variety of Ways Network Access via Network Client Software, Web‐Viewer, CMS, and Mobile Viewer                                                       ...

  • Page 11: Specifications: A1204H, A2408H, A48016H

    Specifications: H4, H8, H16 ITEM Channel 4 channels 8 channels 16 channels Input Level Composite, 1.0Vp-p, 75ohm Input Signal Format NTSC/PAL Video Loss Check Video 1 VGA HDMI 1 HDMI Output Spot Input & Output 4 Line input & 1 Line output...
  • Page 12 USB Port 2 (Front 1, Rear 1) Menu Display User I/F Input Method Remote control, Mouse Console Serial port PTZ control 1 RS-485 Termination Dynamic DNS Yes (Free DDNS) Network Network Interface 10/100 base-TX Ethernet (RJ-45) Network Streaming CIF 120fps/100fps Web viewer (1:1) Live, Search, Backup, PTZF, Remote Setup Network...

  • Page 13: Specifications: Hd204D, Hd408D

    Specifications: HD204D, HD408D   ITEM HD204D / HD408D Input Channel Input Level 4/8CH HD-SDI (720p25/30/50/60, 1080p25/30, 1080i50/60) Main Monitor HDMI (Max. 1920x1080) Sub Monitor VGA (Max. 1920x1080) Video Output HD-SDI Monitor CVBS SPOT Input 4/8CH Line Input Audio Output 1CH Line and HDMI Output Audio Codec G.711 Sensor Input...
  • Page 14 External Storage 1/2 e-SATA for RAID File system Self-developed, Reliable and Stable File system S.M.A.R.T HDD Error Check and Reporting User Menu Display Graphic User Interface Interface Input Method Front Buttons, IR Remote control, Mouse, Keyboard controller 1 RS-232C Serial PTZ &...

  • Page 15: Name, Function And Connection

    1. Name, Function and Connection  1‐2. Rear Panel  1‐2‐1. H8  Cooling Fan Video Input & Video Output Audio Input HDMI Video Output RS 232 Terminal (For testing purposes) VGA Output eSATA Port Network RS-45 Ethernet Port USB Port RS-485 PTZ Camera control terminal DC12V Power Input  ...

  • Page 16: H16

    1‐2‐3. H 16  Cooling Fan Video Input & Video Output Audio Input HDMI Video Output RS 232 Terminal (For testing purposes) VGA Output eSATA Port Network RS-45 Ethernet Port USB Port RS-485 PTZ Camera control terminal DC12V Power Input        ...

  • Page 17: Hd408

    1‐2‐5. HD408  HD-SDI Video Input Audio Input RS 232 Terminal (For testing purposes) VGA Output HDMI Video Output RS 232 Terminal (For testing purposes) USB Port RS-485 PTZ Camera control terminal RS-485 Termination Network RS-45 Ethernet Port eSATA Port RS-485 DC12V Power Input  ...
  • Page 18 ⑦ PLAY/PAUSE: To play or to pause the footage in playback mode.  ⑧ FF: To fast forward the footage at 1x, 2x, and 4x speeds during playback.  ⑨ Control button: Press to move the menu items or select channel.  ⑩ SETUP: To launch SETUP menu.  ⑪ SEARCH: To go to the search menu.  ⑫ ESC: During setting ‐ To return to previous menu screen.  During playback ‐ To exit from playback  System Lock – To lock a system when pressing ESC button for 5 seconds.    System Unlock – To unlock a system when pressing ESC button for 5 seconds.    ⑬ BACKUP: To start operations of backup in live or playback mode. (The same function button as CAPTURE on the  front panel of DVR)  ⑭ SEQ: To start auto sequencing of the screen in full screen mode. (Toggle)                                                       ...

  • Page 19: Storage Estimation

    1‐3. Storage Estimation  Analog DVR: A1204H, A2408H, A48016H    Recording Condition: 4CH * D1 * 30fps * Continuous   Level 5 (H)  Level 4  Level 3  Level 2  Level 1 (L)  HDD    Capacity  day(s)  day(s)  day(s)  day(s)  day(s)  250GB  2  3  5  7  11  500GB  5  7  11  15  22  11  15  22 ...
  • Page 20                                                           20 | P a g e...

  • Page 21: Setting Daylight Saving Time

    1‐6. Setting Daylight Saving Time If the DVR is set to Day Light Savings Time and synchronized NTP (Network Time Protocol), Take next steps.  1. Click a mouse‐right button or SETUP button on the front panel of DVR to enter the SETUP mode. The default  Password is “1111”.        2. Go to SETUP>SYSTEM>SET DATE & TIME                                            3. Select DAYLIGHT SAVING.              21 | P a g e...

  • Page 22: Setting Ntp (Network Time Protocol)

    1‐7. Setting NTP (Network Time Protocol)  1. When the DVR is connected with internet and the DVR need to be syncronized with NTP (Network Time  Protocol), set SETUP>SYSTEM>NTP ON.  2. Select proper TIME ZONE time.      22 | P a g e...

  • Page 23: Setting Up The Dvr

    2.   Setting up the DVR  The following sections detail the initial setup of the DVR.    3‐1. Setup – Main screen and Menu Tree  To enter the setup menu, right click on the mouse and select setup from the submenu or press the setup button on  the front panel or the remote control.          Figure 3.1.1. Setup Menu Tree            When the DVR prompts the LOG‐IN window, enter the PASSWORD using the virtual keyboard, or the front panel, or  the remote control. The factory default password is 1111. It is highly recommended to assign a new password to  protect the system. User can assign a new password in SECURITY setup menu.    23 | P a g e...
  • Page 24    DISPLAY  – OSD  – OSD CONTRAST  – SEQUENCE  – SEQUENCE DWELL TIME  – CHANNEL  NAME  COVERT  BRIGHTNESS  CONTRAST  HUE  SATURATION  VIDEO OUTPUT   RECORD  – CHANNEL  RESOLUTION  FRAME RATE  QUALITY  RECORDING  SENSOR RECORDING  PRE RECORD  POST EVENT RECORD  AUDIO  SCHEDULE   DEVICE  24 | P a g e...
  • Page 25 – ALARM OUT  SENSOR IN  MOTION ON  VIDEO LOSS ON  ALARM DURATION  ERROR ALARM  – CONTROLLER & PTZ  CHANNEL  NAME  SPEED  ID  – SPOT OUT  SPOT OUT 1  SPOT OUT 2    – CHANNEL  MOTION ZONE  MOTION SENSITIVITY  – KEY TONE  – REMOTE CONTROLLER ID  – SENSOR  TYPE   STORAGE  – OVERWRITE  – DISK FORMAT  – DISK INFO  – RECORDING LIMIT  – S.M.A.R.T ...
  • Page 26 – PLAYBACK AUTHORITY   NETWORK  – PORT  – NETWORK AUDIO PORT  – WEB PORT  – NETWORK TYPE (DHCP, LAN)  – DDNS    – NETWORK STREAM   CONFIG  – SAVE SETUP TO A USB  – LOAD SETUP FROM A USB  – LOAD DEFAULT  – LOAD FACTORY DEFAULT  – SOFTWARE UPGRADE   QUICK SETUP  – USE QUICK SETUP  INPUT DESIRED DAYS  – CUSTOMER SETTINGS  RESOLUTION  FRAME RATE  QUALITY  RECORDING  DAYS TO RECORD ...

  • Page 27: Setup - Display Mode

    2‐2. Setup – Display Mode  In the SETUP menu, select the DISPLAY tab. Then, the DISPLAY menu is displayed as pictured below. Navigate through  ◀  ▲  ▶  ▼ the menu items using the mouse or the control button ( ) on the remote control and change the value of  the menu item.    Figure 3.2.1. Display Mode Setup Screen    Table 3.2.1. Menu Items in DISPLAY Mode Setup  Item  Description  OSD  Enable/disable on‐screen‐display.  OSD CONTRAST  Set the visibility level of the On Screen Display (OSD) (0~100)  SEQUENCE  Enable/disable sequential display of video in full screen mode.  SEQ‐DWELL  Set  the  dwell  time  of  each,  quad  or  9  channels  display  in  sequential  display  mode.  (3‐ TIME  60seconds)  CHANNEL ...
  • Page 28 NAME  Set the channel name. Press the right square button and set the channel name and select  ◀  ▲  ▶  ▼ OK using the mouse or the control button ( ) on the remote control. The name  can be made by 10 characters at most.      COVERT  Enable/disable display of the specified video channel in live display mode.  BRIGHTNESS  Change the brightness value of the specified channel. (0~100)  CONTRAST  Change the contrast value of the specified channel. (0~100)  HUE  Change the hue value of the specified channel. (0~100)  SATURATION  Change the saturation value of the specified channel. (0~100)  VIDEO OUTPUT  Allows user to set monitor output resolution from 720p 50Hz/60Hz, 1080i 50Hz/60Hz, 1080p  (HDMI/VGA)  50Hz/60Hz          28 | P a g e...

  • Page 29: Setup - Record Mode

    2‐3. Setup – Record Mode  In the SETUP menu, select the RECORD tab. Then, the RECORD menu is displayed as pictured below. Navigate through  the menu items using the mouse or the control button on the remote control and change the value of the menu item.    Figure 3.3.1. Recording Mode Setup Screen    Table 3.3.1. Menu Items in Recording Mode Setup  Menu Item  Description  CHANNEL  Select  a  channel  for  applying  the  following  settings  using  the  mouse  or  the  control  button on the remote control.  Press the  right  square button  to  change  the setting value of all channels at once. Once you the value has been changed,  select OK to confirm the changes.    (RESOLUTION,  FRAME  RATE,  QUALITY,  RECORDING,  PRE  RECORD  and  POST  EVENT RECORD) ...

  • Page 30: Recording Schedules

      Analog DVR  CIF  Half D1  D1  A1204H  120fps/4CH  120fps/4CH  120fps/4CH  A2408H  240fps/8CH  240fps/8CH  120fps/8CH  A48016H  480fps/16CH  240fps/16CH 120fps/16CH      HD‐SDI DVR  640 x 360  1280 x 720  1920 x 1080  HD204D  120fps/4CH  48fps/4CH  20fps/4CH  HD408D  240fps/8CH  96fps/8CH  40fps/8CH  QUALITY  Select the recording quality for the specified channel. LEVEL 1 ~ LEVEL 5  (Allows the user to change the recording QUALITY of the selected  CHANNEL)  RECORDING  Assign  the  recording  mode  for  each  channel.  Options  are:  Continuous,  By  Motion, By Sensor, By Schedule or Disable. ...
  • Page 31     Figure 3.3.2. Schedule Recording Setup Screen                    31 | P a g e...

  • Page 32: Setup - Device Mode

    2‐4. Setup – Device Mode  In the SETUP menu, select the DEVICE tab. Then, the device menu is displayed as pictured below. Navigate through  the menu items using the mouse or the control button on the remote control and change the value of the menu item.    Figure 3.4.1. Device Mode Setup Screen    Table 3.4.1. Menu Items in Device Setup Screen  Item  Description  ALARM OUT  Set the sensor, motion, and video loss for each alarm.  CONTROLLER & PTZ  Set the PTZ baud rate, protocol, and ID.  SPOT‐OUT  Set the all details for spot monitoring. It supports 2 spot‐outs.  CHANNEL  Select specified channel for motion zone setup.  MOTION ZONE  Select either Full Zone or Partial Zone for motion sensing.  MOTION SENSITIVITY  Set the motion sensitivity for the specified channel.  Control the motion sensitivity from 1 to 9.  KEY TONE  Enable/disable key tone.  REMOTE CONTROL ID  Select an ID of remote control.    1. Select ID number. 2. Press the same number as ID set in DVR on the remote control.  3.  An  icon  will  be  displayed  on  the  Live  Screen  that  corresponds  to  the  remote control ID number.0 ...

  • Page 33: Alarm-Out

    2‐4‐1. ALARM‐OUT    Figure 3.4.2. ALARM‐OUT Setup Screen  Table 3.4.2. Menu Item in ALARM‐OUT Setup Screen  Item  Description  ALARM OUT  Select an Alarm out number.  Available No: 4 CH (1)  SENSOR IN  Enable Alarm Out by Sensor up to 4 Inputs.  MOTION ON  Enable Alarm Out by Camera Motion up to 4 cameras.  VIDEO LOSS ON  Enable Alarm Out by Video Loss up to 4 cameras.  ALARM DURATION  Set the alarm dwell time from 5 to 60 seconds.  ERROR ALARM  Set the error type for the alarm activation. The options are  OFF, ALL, HDD ERROR and VIDEO LOSS.    2‐4‐2 SPOT‐OUT Setup      Figure 3.4.3. SPOT‐OUT Setup Screen  Table 3.4.3. Menu item in SPOT‐OUT Setup Screen  Item  Description  SPOT ON EVENT  Enable/Disable display of the channel when an event is active.  SPOT EVENT    Set the dwell time for the display of the event activated channel.  DWELL TIME  (1‐10sec)  SEQUENCE  Enable/disable sequential display of spot channel in full screen.  If select ON, spot channel selection screen is displayed.  SEQ‐DWEL TIME  Set the dwell time for the spot channel display.(1‐10sec)  SPOT CHANNEL ...

  • Page 34: 2-4-3Controller & Ptz Setup

      2‐4‐3 CONTROLLER & PTZ Setup  To control the PTZ functions of the camera, connect a controller to the RS‐485 port.  ① Connect the RS‐485 cables of the PTZ camera to the RS‐485 port on the rear panel.    ② Press the PTZ menu button. Then PTZ menu screen is displayed as below.                            Figure 3.4.4. PTZ Control Setup Screen    Note:  For  speed  dome  cameras  that  support  RS‐485,  connect  them  directly  to  the  RS‐485  port.  If  the  camera  is  controlled with RS‐232C, use a RS‐485 to RS‐232C signal converter. ...

  • Page 35: Motion Zone Setup

        2‐4‐4. Motion Zone Setup  Select MOTION ZONE using the mouse or the control button on the remote control and select either PARTIAL ZONE  or FULL ZONE using the mouse control. The default value is FULL ZONE.  If FULL ZONE is selected, the motion zone grid screen is not displayed. Only set the level of sensitivity for MOTION  SENSITIVITY.    FULL ZONE: The motion sensor is active on the whole screen.  PARTIAL ZONE: The motion sensor is active in the set detection frame.    Select the motion detection position using the mouse or the control button on the remote control. Then left click on  the  mouse  or  left  click  and  drag  the  mouse  pointer  to  select  or  deselect  the  area.  Highlighted  area  indicates  the  partial motion detection zone. Press the ESC button or right click on the mouse to return to the previous menu.          Figure 3.4.5. Motion Zone Grid Screen      35 | P a g e...

  • Page 36: Setup - Storage Mode

      2‐5. Setup – Storage Mode  In  the  SETUP  menu,  select  the  STORAGE  tab.  Then,  the  STORAGE  menu  is  displayed  as  pictured  below.  Navigate  through the menu items using the mouse or the control button on the remote control and change the value of the  menu item.    Figure 3.5.1. STORAGE Setup Screen    Table 3.5.1. Menu Items in STORAGE Setup Screen  Item  Description  OVERWRITE  When  enabled,  the  DVR  will  continue  recording  and  overwrite  the  oldest  existing  recorded  data  once  the  hard  drive  is  full.  When  disabled, recording will stop once the hard drive is full. ...

  • Page 37: Setup - System Mode

    2‐6. Setup – System Mode  In the SETUP menu, select the SYSTEM tab. Then, the SYSTEM menu is displayed as pictured below. Navigate through  the menu items using the mouse or the control button on the remote control and change the value of the menu item.    Figure 3.6.1. SYSTEM Setup Screen    Table 3.6.1. Menu Items in SYSTEM Setup Screen  Item  Description  DVR ID  Set DVR ID using the mouse or the control button on the remote control. Press OK to apply  the DVR ID.  DESCRIPTION  Press the button to view the system information.    (Hardware  version,  Software  version,  Storage  size,  IP  address,  MAC  address  and  DDNS  status and Port Forward Status.)    LANGUAGE  Select  the  display  language  using  the  mouse  or  the  control  button  on  the  remote  control.  Once a language is selected, the display language changes. ...
  • Page 38 control and press OK button to set the present date and time.      DAY LIGHT SAVING  Select DAYLIGHT SAVING using the mouse and the control button on the remote control and    select the appropriate daylight saving time zone.    If choosing EU or OTHERS, set the applicable conditions.  The options are:  OFF: Daylight saving is turned off.  USA: Applies the USA daylight saving time.  EU: Applies the EU daylight saving time.  ‐ Select the GMT AREA using the control button.  ‐ Set the time difference with the standard time using the control button.    OTHERS: If the time zone is neither USA nor EU, set the start and end date of the daylight  saving period.  Select BEGIN or END using the control button and press the SEL button.  Select  the  item  using  the  control  button,  select  the  setting  value  using  the  control  button  and  press  the  ESC  button  to  return  to  SET  DATE  &  TIME  setup  menu. ...
  • Page 39 TIME: Synchronize the clock at the time daily which is set on the connection period menu.  CONNECTION PERIOD: 1~24                            TRANSMISSION MODE: Select e‐mail attachment format as an image or a video clip of the  SEND EMAIL  channel that triggered the alarm when an alarm event is triggered.    IP  NOTIFICATION:  Enable/disable  sending  e‐mail  when  the  IP  address  of  your  DVR  is  changed.  EVENT  ALARM:  Enable/disable  sending  e‐mail  reports  on  the  channel  that  triggered  the  alarm when an alarm event is triggered. ...

  • Page 40: Setup - Security Mode

    2‐7. Setup – Security Mode  In  the  SETUP  menu,  select  the  SECURITY  tab.  Then,  the  SECURITY  menu  is  displayed  as  pictured  below.  Navigate  through the menu items using the mouse or the control button on the remote control and change the value of the  menu item.    Figure 3.7.1. SECURITY Setup Screen    Table 3.7.1. Menu Items in PASSWRORD Setup Screen  Item  Description  USER  Admin only can access to the menu.    AUTHENTICATION  PASSWORD CHECK:    Select either V or nothing for the functions such as    Setup, Playback(PB), PTZ, Record OFF(R/OFF), and Network  Selected  Checkbox:  The  DVR  will  ask  for  a  password  when  the  given  function  is  selected for all users. ...
  • Page 41 Selected Checkbox: The user can access to the function.  Blank Checkbox: The user can not access to the function.  USER PASSWORD  Options are ADMIN, NETWORK, USER1, USER2 and USER3.    Select USER PASSWORD using the mouse or the control button on the remote control  and press SEL button. Select user type and enter the current password. And, enter a  new  password,  enter  the  same  password  again  to  confirm  and  select  OK.  Then  the  message “PASSWORD CHANGED” is displayed.    The factory default password is 1111.  Allows specific users AUTHORITY OF PLAYBACK per CHANNEL  PLAYBACK AUTHORITY    When the user set this function, the login window will appear. Then, the user can select one of user types (ADMIN,  USER1, USER2, USER3) using the mouse or the control button on the remote control. The user can select a password  using  the  mouse  or  the  control  button  on  the  remote  control.  The  factory  default  password  is  1111.  It  is  highly  recommended ...

  • Page 42: Setup - Network Mode

    2‐8. Setup – Network Mode  In  the  SETUP  menu,  select  the  NETWORK  tab.  Then,  the  network  menu  is  displayed  as  pictured  below.  Navigate  through the menu items using the mouse or the control button on the remote control and change the value of the  menu item.    Figure 3.8.1. NETWORK Setup Screen    Table 3.8.1. Menu Items in Network Setup Screen  Item  Description  NETWORK PORT  Set  a  proper  port  number  for  connecting  to  network.  Port  number  (Default:  5445) ...

  • Page 43: Ddns

    DDNS 2: Select this type when wants to use other general‐purpose DDNS Server.  DDNS INTERVAL: Set the connection interval (5‐60 minutes)  NETWORK  Set the value for network streaming.    STREAM      2‐8‐1. DDNS  User can use the function to connect to a network with a domain name. The user can select one type among three  DDNS Servers which is supported for free service. The DDNS interval can be set from 5 to 60 minutes. To connect to a  network  with  a  domain  name,  the  user  must  register  a  MAC  address  and  serial  number  of  the  DVR,  and  create  a  unique domain name on http://www.ddnscenter.com.    Select ddnscenter.com from the three DDNS servers. (If you select other DDNS server, the DVR cannot connect to the  DDNS properly.)  Please refer to Appendix: How to connect network section for the detail of the registration.    Figure 3.8.2. Network setup screen – DDNS Server 1    If the user wants to use other general‐purpose DDNS Server, select a Sever 2. Then, the user has to input the server ...

  • Page 44: Network Ports

    2‐8‐2. Network Ports  When you connect one or more DVRs to a network through an IP sharing device, each device must have a unique TCP  port number for access to each unit from outside the LAN. The IP sharing device must be configured to forward the  assigned port to the specific DVR.    Note: This port number is listed next to the Port menu option in the Network Setup screen. If you plan to access the  DVR units only from within the same LAN, the TCP port does not have to be changed.  Network Access beyond a Router In order to access the DVR remotely beyond a router (firewall), the user must open TCP port for command level, live channels and storage channels. The user needs to open 3 ports on the router;...

  • Page 45: Setup - Config Mode

    2‐9. Setup ‐ CONFIG Mode  In the SETUP menu, select the CONFIG tab. Then, the configuration menu  is displayed as  pictured below. Navigate  through the menu items using the mouse or the control button on the remote control and change the value of the  menu item.    Figure 3.9.1. Configuration Setup Screen    Table 3.9.1. Configuration Setup  Item  Description  SAVE SETUP TO  User can save the current configuration (Setting values) of the DVR to the USB flash  A USB  drive.  Plug  in  the  USB  flash  on  the  front  panel  and  press  the  button  to  start  the  saving process.    LOAD SETUP  User can upload the configuration of the DVR to another DVR using the USB  FROM A USB  Flash drive. Plug in the USB flash drive on the front panel and press the button to  start the loading process.  45 | P a g e...
  • Page 46   LOAD DEFAULT  Press the button to reset the system to the default settings.    (The  following  settings  such  as  Language,  DVR  ID,  Security  User  Authentication,  Security  User  P/W,  Date  format,  DLS  settings,  Network  settings,  HDD  overwrite,  Limit recording, HDD serial number, and HDD ERROR time will not be included.)  LOAD FACTORY  Press the button to reset the system to the factory default settings.  DEFAULT      Upgrade softeware to the latest version. SOFTWARE  After connecting USB flash drive to USB port on the DVR, click SEARCH. UPGRADE ...

  • Page 47: Quick Setup

    2‐10. Quick Setup  In  the MENU,  select the  QUICK  SETUP tab.  Then, the  QUICK  SETUP  menu  is  displayed  as  pictured  below.  Navigate  through the menu items using the mouse or the control button on the remote control and change the value of the  menu item.    The QUICK SETUP has high priority than other setting values on RECORDING and NETWORK menu. The QUICK SETUP  also cannot set to classified according to channel.      Figure 3.10.1. Quick Setup Screen    Table 3.10.1. Quick Setup  Item  Description  USE QUICK  Select the Checkbox to use the Quick Setup.    SETUP  When user inputs the DESIRED DAYS to record, the system displays a recommended  resolution,  frame  rate,  quality and  recording type after  calculating the  capacity of  the installed HDD. At that time, the priority is followed by the order of the items; ...

  • Page 48: Live, Search And Playback

    3.   Live, Search and Playback  3‐1. Live Viewing Screen  In the Live screen, video inputs from the cameras are displayed as they are configured in the Display Setup screen.  Various On‐Screen Display (OSD) symbols, which indicate the status of the DVR, are described in Table 4.1.1.    Figure 4.1.1. Live Viewing Screen    The following status bar hides automatically and appears again when putting a mouse pointer to the bar.    Table 4.1.1. Status Indicator Icons in Live Viewing Screen  Icon  Description  Power On/Off button.    Lock/Unlock Setup button.    Setup button. Click this button to go to a setup menu.      Audio  button.  Click  this  button  to  set  an  audio  reception  type;  Audio  Mute,  1    channel  or  4  channels.  To  set  just  1  channel,  select  a  specific  channel  on  the  live  screen at first. ...
  • Page 49 Backup button. Click this button to do a back‐up.      PTZ button. Opens the PTZ control menu.      Sequence button. Click this button to use a sequence function.    Manual Record button. Click this button to enable manual recording.      Alarm‐out function On/Off button. Select this button to disable the alarm.    Click the split screen icon to change the current split screen mode using the mouse      or SEL button.    Displays the current date and time.  Remote  control  ID  display.  If  a  remote  ID  is  not  set,  the  message  “A(all)”  is    displayed.    Displays the amount of recording on the hard disk from 0‐99%.    Indicates that HDD is recycled.     ...

  • Page 50: Search Screen

    Indicates that a network client is connected to the DVR.    Indicates that sequencing mode is enabled.      4‐2. SEARCH Screen  To enter the search screen menu, select SEARCH menu on the screen using the mouse or press SEARCH icon on live  screen.    Figure 4.2.1. Search Screen  There are 7 ways of search menu such as TIMELINE, EVENT, GO TO FIRST TIME, GO TO LAST TIME, GO TO SPECIFIC  TIME, ARCHIVE and LOG on the screen.  How to Search Data On the Time‐Line Using the Mouse or Front Key Button        ①   1 hour moving: 1‐hour time bar (Mouse)/ F/REW and F/ADV button (Front Key)  ②   5 minute moving:   12:00:00  (Mouse)/ control button    (Front Key)    There are 7 ways of search menu such as TIMELINE, EVENT, GO TO FIRST TIME, GO TO LAST TIME, GO TO SPECIFIC  TIME, ARCHIVE and LOG on the screen.  50 | P a g e...

  • Page 51: Time-Line Search

    3‐2‐1. TIME‐LINE Search  The TIME‐LINE search window is used to find the stored video by using the time line bar.              When the Timeline menu is selected, the user can see a calendar which has the recorded data. Select a specific date  and time. Use a drag‐and‐drop function of the mouse control. User can select a specific minutes using a button in the  above  red  box.  Press  the  PLAY  button  after  selecting  the  specific  time.  Press  the  PREV  to  return  to  the  SEARCH  window.  51 | P a g e...

  • Page 52: Event Search

    3‐2‐2. Event Search    The Event Search window is used to find stored video.          Figure 4.2.2. Event Search Screen      When the Event menu is selected, the user can see a calendar which has recorded data. Select a specific date and the  event  log  will  be  displayed.  Press  the  PLAY  button  to  playback  the  data  or  the  SAVE  button  to  save  the  data  after  selecting the specific data. User can find a data of the specific channel and event using a button in the above red box.  Press the PREV to return to the SEARCH window.    3‐2‐3. Go To First Time        You  can  access  from  the  oldest  recorded  data  on  the  DVR  hard  drive  by  selecting  GO  TO  FIRST  TIME  on  the  SEARCH window. Press the PREV to return to the SEARCH window. ...

  • Page 53: Go To Specific Time

    3‐2‐5. Go To Specific Time        Figure 4.2.3. Go To Specific Time    User can search for video data from a specific instance by setting the date and time in the Go To Specific Time  menu. Use the mouse or the control button on the remote control to change the date and time value and press  the PLAY button after setting. If there are not video data in the set date and time, No Data Exist message displays.      3‐2‐6. Archive Search    The ARCHIVE Search window is used to find previously stored video or images.      Figure 4.2.4. Archive Search Screen  When the Archive menu is selected, the user can see a calendar which has recording data. Select a specific date and  then  the  archived  data  will  be  displayed.  Press  the  Display  button  to  view  the  still  image  or  the  first  frame  of  the  selected video, then the user can save the selected data. ...

  • Page 54: Log Search

    3‐2‐7. Log Search    You can access the LOG list search screen by selecting LOG on the SEARCH window.        Figure 4.2.5. Log Search Screen  When the Log menu is selected, the user can see a calendar which has recording data. Select a specific date and  press NEXT button, and then the log data will be displayed. Press the SAVE button to save the data and then the data  is saved as a text file format.    54 | P a g e...

  • Page 55: Play Mode

    3‐3. Play Mode    During playback of a recorded event, the mode changes from SEARCH to PLAY. While in PLAY mode, you may return  to the SEARCH screen by pressing the X button on the status bar or the ESC button of a remote control.    Figure 4.3.1. PLAY Mode Screen    The following status bar hides automatically and appears again when putting a mouse pointer to the bar.    Table 4.3.1. Button Functions in PLAY Mode  Button  Description  Return to the previous menu screen, search window, or exit from the    Menu.  Press to rewind the footage at 1x, 2x and 4x speeds. Reverse playback speed  ◀◀  is shown as ‐1x(normal), ‐2x (2 times normal) and ‐4x (4 times normal) at the  bottom right of the screen.  Jump/Step backward.    ‐‐◀  The playback position moves 60 seconds backward.  Press to play or pause recorded video.  ▶/ II  Jump/Step forward. Playback position moves 60 seconds forward.  ▶‐‐  Press to fast forward the footage at 1x, 2x and 4x speeds. Playback speed is  ▶▶  indicated  as  +1x,  +2x  and  +4x  for  normal,  twice  and  4  times  of  the  regular  speed at the bottom right of the screen. ...

  • Page 56: Ptz Control

    4.    PTZ Control  To control the PTZ functions of the camera, select PTZ menu on the screen using the mouse. Select the item you  wish to control the PTZ camera and control them using the mouse or the control button on the remote control.  Please refer to the table 5.1. for the control.    Table 5.1. Button Functions in PTZ Control    Item    Description      INITIALIZE  Initialize the PTZ settings of the selected camera.  Figure 5.1. PTZ  PAN / TILT  Select  PAN/TILT  using  the  mouse  or  the  control  button  and  press  SEL  Control Screen  button on the remote control.  Adjust  the  tilt  (UP/DOWN)  /  pan  (LEFT/RIGHT)  position  using  the  mouse or the control button on the remote control. ...

  • Page 57: Back Up

    5. Back Up  5‐1. Still Image Backup onto USB Flash Drive  Still images can be captured and archived onto a USB flash drive or a hard drive in live mode or while playing back  recorded video. In the live mode, press the BACKUP button to launch the archive function or select BACK UP menu on  the screen using the mouse.  1. Select a specific channel which wants to backup on live screen.    2. When you press BACKUP button, the archiving screen will display as Figure 6.1.1.    3. Once you press Backup button, the system will start to archive the data to the selected media.    Figure 6.1.1. Still Image Archiving and Backup Screen    NOTICE      For a backup using a USB Flash Drive, the file format of the USB flash drive has to be FAT32.      5‐2. Video Backup onto USB Flash Drive  Video can be captured and archived onto the USB flash drive or a hard drive while playing back the recorded video.  In playback mode, press the BACKUP button to launch the archiving function.    1. When you press BACKUP button, the DVR will ask whether to archive a Still Image or Video Clip.      2. If the user selects VIDEO CLIP, the DVR will ask for the channel, file format and the setting of the archiving  duration. If a Huge Backup is selected, the duration is from 1 hour to 24 hours. If the user sets the channel,  file format and duration, the DVR will ask which media you will take for archiving.  3. Once you select the media, the system will start to archive the data to the selected media.    Figure 6.2.1. Video Archiving and Backup Screen    The DVR will convert the corresponding portion of the video into an AVI file.    57 | P a g e...

  • Page 58: Transferring Still Images Or Video From The Archive List

    5‐3. Transferring Still Images or Video from the ARCHIVE List  The stored data in the hard drive can be found in the ARCHIVE list in the SEARCH window.  User can back up still images or video into the storage device from the ARCHIVE list.  1. Select the date to begin searching and navigate through the days using the mouse or the control button on  the remote control.  2. Once you have selected the date, press the NEXT button to open the list of stored data.  3. Use the mouse or the control button on the remote control to scroll through the archive list.  4. Select a list of stored events that happened previous or after the current selection.  5. Once the desired event has been selected, press the DISPLAY button to view the still image or the first frame of  the selected video.  6. Press the BACKUP button to launch the archiving function in playback mode.  7. Press the CLOSE button to return to the SEARCH window.              Figure 6.3.1. Archive Search Screen    58 | P a g e...

  • Page 59: Playback Of Backup Video

    5‐4. Playback of Backup Video   AVI format: AVI format video can be played back using Window Media Player™ or other media player that is  compatible with AVI format video.   NSF format: H.264 format video can be played back using the player (the HD player) that the DVR copies on  USB flash drive with video. This format is only available when the user selects a huge backup.  Three files are copied on USB flash drive.  - H.264 file: H.264 format video file.  - INDEX file: Title file of date and time.  - HD PLAYER: Exclusive video viewer.                  59 | P a g e...

  • Page 60: Network Access Using The Single Site Network Viewer

    6. Network Access Using the Single Site Network Viewer  The DVR provides a live remote monitoring feature. Remote monitoring requires installation of the network viewer  on your PC.    NOTICE    In a high bandwidth network, a maximum of four users can access one DVR simultaneously. In a low  bandwidth network it is recommended that only one user access the DVR at a time.    7‐1. PC Requirements  Minimum PC Requirements CPU  Intel PentiumⅣ  2Ghz  Memory  512MB  VGA  128MB  Resolution  1024x768  Disk Space  1GB  OS  Windows 2000, XP Professional, XP Home, Vista, 7 (NOTE: Not all versions of Vista and 7  are supported)  Network  10/100Base T  Others  Direct X 8.1 or Higher  Recommended PC requirements CPU  Intel Core 2 Duo  1.8Ghz or higher.  Memory  1GB DDR2 or higher.  VGA  512MB or higher. ...

  • Page 61: Installing The Network Viewer

    6‐2. Installing the Network Viewer  1. Insert the provided CD in the CD drive and double-click “UMSMultiClient (XXXX).exe” 2. Select a destination folder and click “Next”. 3. Select the program folder and click “Next”. 4. The setup status screen is displayed. 5. After the installation is completed, “UMS Multi Client” icon displays on the desktop screen. 61 | P a g e...

  • Page 62: Live Monitoring Mode And Functions

    6‐3. Live Monitoring Mode and Functions.      Button  Function  Description  DATE & TIME  Displays the current date and time.    CONNECT/DISCONNECT Connect/disconnect network connection.    SEARCH  Switches the live mode to search mode.    DISPLAY MODE  Select a channel and screen display mode.    PAN/TILT/ZOOM/  Control the PAN/TILT/ZOOM/FOCUS  FOCUS  features on the remote camera.    CAPTURE  Capture a still image from the live screen.    62 | P a g e...
  • Page 63 PLAY/PAUSE  Play/pause live video.    ALARM  The  ON/OFF  button  of  the  alarm  output  of  the  DVR.  If  the  DVR  has  an  alarm  output,    the button will be indicated red.  SETUP  Display  the  setup  screen  of  the  network  viewer.    HDD USAGE  DVR HDD storage Indicator.    NETWORK  Shows  the  transferred  frames  and  network   ...

  • Page 64: Bi-Directional Audio

    Still‐image of live screen can be captured and saved as a BMP or JPEG file.  1. Click the channel to be captured. Then the selected channel will be highlighted red.  2. Click the CAPTURE button. Then the IMAGE CAPTURE dialog is displayed.                    3. Set the SAVE PATH, FILE NAME, and FILE FORMAT and click the OK button to save the captured still image.                  6‐4. Bi‐directional Audio  The  UMS  Client  allows  for bi‐directional  audio  between  the client and the  DVR  unit. The DVR must  have  an  audio  input connected, and the PC must have an audio output.     ...
  • Page 65 DATE & TIME  Displays  the  recording  time  of  the  data  selected  on  the  time  bar  at  the  bottom  of  the  main  user  interface.    DISCONNECT  Disconnect network connection.    LIVE  Switches the search mode to live mode.    CAPTURE  Capture a still image from live screen.    MARK IN  Set the start time for video backup.    MARK OUT  Set the ending time for video backup.    BACKUP  Backup  the  selected  recorded  video  as  AVI  format. ...
  • Page 66                           Drag the marker on the timeline bar to select the hour. (NOTE: The marker can only be set on the solid blue  bar, which indicates the recorded data)                            Press the PLAY button to begin playback of the recorded data.                                   ...
  • Page 67 start the backup process.                                                           Select Channels: Select channels to backup.   Start Time / Stop Time: Backup time can be changed.   File Path: Shows the folder that the backup file is recorded.   File  Format:  Select  backup  file  format.  (NOTE:  File  format  selection  may  not  be  available  depending on the firmware version, software version, and the DVR model) ...

  • Page 68: Pc System Configuration

    6‐6. PC System Configuration  Click the SETUP button. Then the Setup dialog is displayed as below.                  Setting General  Set the Security Option, Save Path, and Miscellaneous.               Security Option: Set a password for security options. When you access any of the selected functions, you will  need to enter the password.   Save Path: Specify the location to record for backup and still image capture.   Automatic reconnection: If a user selects this function, the client S/W will automatically try to connect to the  previously connected IP address if the network connection is lost.   Display network statistics: If a user selects this function, the client S/W will display network status, Bit rate  and Frame rate.     Time Format: Change the mode the Client software displays the time.    68 | P a g e...
  • Page 69 Setting Site  The remote DVRs can be added, modified, and removed.                  Setting Event  Set the record path and the size of local disk space for the log files.                 LOG – Select to save event log into ‘log file’.   ICON – Select to display the event on live video.   EVENT LIST – Select to show the event in the ‘Event List” window of live mode.    Search and check the recorded log data.  69 | P a g e...
  • Page 70               Setting Record  Set the recording conditions and select channels to record.                Select the local disk to use and the amount of disk space you want to allow the program to use for recording.                                      70 | P a g e...

  • Page 71: Network Access Using The Multi-Sites Network Viewer

    7. Network Access Using the Multi‐Sites Network Viewer  7‐1. Overview  The  UMS  Multi‐Client  is  a  multiple  site  monitoring  client  software  with;  video,  audio,  and  alarm  signals  from  the  DVRs over networks. The UMS Multi‐Client does not limit the number of DVR units to register.   The program displays to up 256 live videos on one display and even playback videos window on the same or another  display monitor.    On  the  program,  user  may  control  PTZF  cameras  on  the  DVRs.  By  attaching  a  microphone  and  speaker  system  to  devices on site, user may make bi‐directional audio communication over the network. ...
  • Page 72   2. Select a destination folder and click “Next”.          3. Select the program folder and click “Next”.        4. The installation status screen is displayed.            5. After the installation is completed, “UMS Multi Client” icon displays on the desktop screen. 72 | P a g e...

  • Page 73: Live Window

      7‐4. Live Window  When installation is completed, double click the “UMS Multi Client” icon on your desktop to start the program.    7‐4‐1. Main User Interface    8‐4‐2. Control Buttons  Button  Description    Click  this  icon  to  run  a  playback  window  to  search  and  play  videos      that are recorded in the local PC.  LOCAL PLAYBACK  Click  this  icon  to  run  a  playback  window  to  search  and  play  videos   ...
  • Page 74   THUMBNAIL  REFRESH:  Click  this  icon  to  refresh  and  renew  thumbnail image of the connected sites.      SITE ADDITION: Click this icon to open ‘Site Addition’ window.      SITE DELETE: Click this icon to delete site from the index window,  after disconnect a site.      NET FINDER: Select the site from the index window and click this    icon to modify the information of specific site.  SITE MANAGEMENT    Click this icon to connect the selected site/sites.    CONNECT  Click this icon to disconnect the selected site/sites.    DISCONNECT  Click this icon to setup configuration of UMS MULTI CLIENT.    SETUP  Click this icon to capture a still image.    CAPTURE  Opens list of events logged by the UMS Multi Client.    EVENT LIST  Click this icon to play/pause live video. ...

  • Page 75: Search And Playback Window

    7‐5. Search and Playback Window  7‐5‐1. Main User Interface  You can access to search window by clicking the search icon (Local Playback / Remote Playback) on the upper left of  the Live Window.        8‐5‐2. Main Control Panel  Button    Description    Click  this  icon  to  run  a  playback  window  to  search  and  play  videos  that  are    LOCAL PLAYBACK  recorded in the local PC.  Click  this  icon  to  run  a  playback  window  to  search  and  play  videos  that  are   ...
  • Page 76 Click this icon to connect the selected site/sites.    CONNECT  Click this icon to disconnect the selected site/sites.    DISCONNECT  Click this icon to setup configuration of UMS MULTI CLIENT.    SETUP  Click this icon to capture a still image.    CAPTURE  Opens list of events logged by the UMS Multi Client.    EVENT LIST  Click this  icon to  set the  beginning time for backup of the recorded video in    MARK IN  AVI format.  Click this icon to set the ending time for backup of the recorded video in AVI    MARK OUT  format.  Click this icon to backup the recorded video in AVI format.    BACKUP  Use the volume control bar to set the audio level.    AUDIO  To select the numbers of DVR/DVRs (1 DVR, 4 DVRs, 9 DVRs, 16 DVRs) on main    display screen.  To select the numbers of display channel/channels (Single, quad, 9 channels,    and 16 channels) of highlighted site.  To select the channel to playback.    The calendar shows dates with recorded video in color. ...

  • Page 77: Setup Of Ums Multi Client

      7‐6. Setup of UMS Multi Client      Click  the  setup  icon        to  setup  the  configuration  of  UMS  Multi  Client  software.  The  SETUP  window  is  displayed as below.      8‐6‐1. General  8‐6‐1‐1. Security Option: Set a password for security options.  Select security options and set a password.    Then when you access any of selected functions, you need to enter the password.  You can also set the save path for capturing and backup.  8‐6‐1‐2. Save Path: Specify the location to save captured still image for Capture and Backup data.  8‐6‐1‐3. Miscellaneous  Automatic  reconnection:  If  a  user  selects  this  function,  client  S/W  will  automatically  try  to  connect  the  finally  connected IP address, after the network is disconnected. ...

  • Page 78: Event

        8‐6‐2. Event  Event log can be archived and searched.  8‐6‐2‐1. Archiving Event Log: Specify the location to save event logs and select event to archive.      78 | P a g e...

  • Page 79: Record

    7‐6‐2‐2. Archiving Event Log: Event log can be searched from selected time.        7‐6‐3. Record  7‐6‐3‐1. Record Setup: You can set the recording conditions as the following; Always, Event, or Auto record. And you  can also select target DVR/DVRs and channel/channels.    When you set the recording condition to event, you can set event for motion or alarm with duration.      79 | P a g e...

  • Page 80: Osd

    7‐6‐3‐2. Record Local Storage Setup: You can select the local disk to record and the amount of disk space you want to  allow the program to use for recording. You can also select the option to overwrite data or stop recording when the  maximum amount of disk space is full.      7‐6‐4. OSD  You can select the OSD (On Screen Display) to be displayed.    80 | P a g e...

  • Page 81: Language

    7‐6‐5. Language  You can select a language to be display.          7‐6‐6. About    “About” provides network client version information.      81 | P a g e...

  • Page 82: Remote Setup

    7‐7. Remote Setup  The menu settings for the DVR unit can be set from a PC, via network.    Put the cursor of the mouse on the channel which is connected to the site and press the right. Then the following  window is displayed as below. Select the Remote Setup.    Then the setup window is displayed. The specified menu screen is displayed on the upper left of the screen.  Setting is the same as with the DVR menu setting. Refer to the corresponding pages for details on the setting items.    7‐7‐1. Setting the Display  Select Display to set the live video display conditions.      7‐7‐2. Record  Select Record to set the recording conditions.    82 | P a g e...

  • Page 83: Storage

    7‐7‐3. Storage  Select Storage to configure continued recording settings by overwriting the hard disk and the storage period for the  recording data.      7‐7‐4. Device  Select Device to set the motion zone, sensor input/alarm output conditions, PTZ control and spot setting conditions.      7‐7‐5.Upgrade  Select Upgrade for remote firmware upgrade over network.          83 | P a g e...

  • Page 84: System

    7‐7‐6. System  Select System to set syst8m and time settings.      7‐7‐7.Network  Select Network to set information about the DVR network.    84 | P a g e...

  • Page 85: Operation

    7‐8. Operation  7‐8‐1. Addition, Delete, and Modify of DVR Sites    8‐8‐1‐1. Addition of Sites  1. Click    SITE ADDITION button. And then the following window will be displayed as below.      o Model: User has to select the proper DVR model.    SDVR series, H series DVR  N series DVR, HD DVR  IP Camera  o Site Name: Input a name that properly describes a site.    o IP Address: Input IP address (Public IP address of a router that DVR is connected.) or Domain name that  is registered at www.ddnscenter.com    o Port No.: Input port number of DVR. Default Port Number is “5445”.  o ID: Input ID of DVR. Default ID is “admin”.  o Password: Input network password of DVR. Default Password is “1111”.  2. Click OK button. And then the registered site is added on the directory window.                  85 | P a g e...
  • Page 86 7‐8‐1‐2. Delete of Sites  1. Select the site/sites to delete from the directory window.        2. Click    SITE DELETE button. And then the selected site/sites is/are deleted.  7‐8‐1‐3. Modify of Sites  1. Select the site/sites to modify from the directory window.          2. Click    NET FINDER button. And then the following window will be displayed as below.        3. Click MODIFY button. And then the modified information is applied.  86 | P a g e...

  • Page 87: Connect And Disconnect

          7‐8‐2. Connect and Disconnect  7‐8‐2‐1. Connect  1. Select site/sites to connect from the directory window.          2. Click    CONNECT button, and then site/sites displays/display as connected.        87 | P a g e...
  • Page 88 7‐8‐2‐2. Disconnect  1. Select site/sites to disconnect from the directory window.              2. Click    DISCONNECT button, and then selected site/sites disconnected.      7‐8‐3. Still‐image Capture During Live  1. Double‐click a channel to capture from the display screen. (Otherwise all channels will be captured.).                                                           ...

  • Page 89: Recording Video On Local Pc During Live

    4. Still image is saved as set in Capture window.                  7‐8‐4. Recording Video on Local PC during Live    1. Click    SETUP button. And then a setup window will be displayed as below.  2. Select Record and set the values.        3. Select Disk and set the values.  89 | P a g e...
  • Page 90       4. Click    RECORD ON button. And the color of button is changed.    5. Live video data is recorded as set in Record and Disk setup. These video data can be searched and play‐backed with  Local Playback.                                      90 | P a g e...

  • Page 91: Local Playback And Remote Playback

    7‐8‐5. Local Playback and Remote Playback  8‐8‐5‐1. Playback of recorded video on local PC  1. Click    LOCAL  PLAYBACK  button.  And  then  Playback  Window  will  be  displayed  over  the  Live  Window.                  2. Select site/sites to connect from the directory window.  3. Click      CONNECT button. And then Green bar displays on Search calendar and timeline scale window.        4. Move the marker on the timeline scale to where there is video data and press the PLAY button.        5. Video data that is recorded on local PC will be play‐backed.     ...
  • Page 92 7‐8‐5‐2. Playback of Recorded Video on Remote DVR  1. Click    REMOTE PLAYBACK button. And then Playback Window will be displayed over the Live Window.              2. Select the site to connect from the directory window.    3. Click      CONNECT button. And then Green bar displays on Search calendar and timeline scale window.        4. Move the marker on the timeline scale to where there is video data and press the PLAY button.        5. Video data that is recorded on the remote DVR is play‐backed.              92 | P a g e...

  • Page 93: Avi Backup During Playback

    7‐8‐6. AVI Backup During Playback  You can back up the recorded videos in AVI format during playback.  1. Double‐click the target channel to backup.  2. Select the beginning time by using the search calendar and timeline scale bar.        3. Click    MARK IN button on the timeline scale to select the beginning point of the backup.        4.  Click    MARK  OUT  button  on  the  timeline  scale  to  select  the  ending  point  of  the  backup.  Then,  the  selected starting point and the ending point on the timeline scale bar will be marked in green.          5. Click    BACKUP. And then the BACKUP window will be displayed as below.   ...
  • Page 94       7. AVI video data is recorded as set in AVI Backup window. AVI format video can be played back by Window Media  Player™ or other media player that is compatible with AVI format video.      Notice When backing up as a NSF format, the user can playback using the DVR Player, which is downloaded into the USB flash drive or the DVD-R with the backup data.      ...

  • Page 95: Network - By A Web-Browser Viewer

    8. Network – By a Web‐Browser Viewer  The DVR provides a live remote monitoring feature by web‐browser viewer. (NOTE: Web‐Brower is only available for  Internet Explorer)  1. Check the IP address of the DVR from SETUP>SYSTEM>DESCRIPTION>IP ADDRESS.          2. Input the IP address or Domain name address that you pre‐registered on www.ddnscenter.com .      3. Click this bar. Then the dialog box is displayed.            4. Click “Install” to download and install the Active‐X control.          5. The Web Browser Viewer will be displayed as below after the Active‐X installation.  95 | P a g e...
  • Page 96                 6. Click  the  CONNECT  button  on  the  Left  upper  corner  of  web‐viewer.  Then  “Connect”  dialog  is  displayed.  Enter IP address (or Domain name address that you pre‐registered on www.ddnscenter.com, Port number  and Password and click “Connect”               Site Name: Input a name that properly describes a site.   IP Address: Input IP address (Public IP address of a router that DVR is connected.) or Domain  name that is registered at www.ddnscenter.com   Port No.: Input port number of DVR. Default Port Number is “5445”.  ...
  • Page 97   8. SETUP: The menu settings for the DVR unit can be set from a PC, via network. Refer to the detail of Remote  Setup description of UMS Multi Client.                                                    97 | P a g e...

  • Page 98: Network Access Using The Mobile Viewer

    9. Network Access Using the Mobile Viewer  9‐1. Installing the Viewer  1. Enter the Apple App Store (For Apple iPhone/iPad Users) or the Android Market (For Android Phone/Tablet  users)                  ⓒ ⓒ 2. Search “iUMS” in the App Store   or the Android Market   3. Install the “iUMS” app. Then iUMS icon will be display on the phone.                                Notice 3G Data Usage applied without Wi-Fi connection. Please check with your Phone Carrier.  ...

  • Page 99: 9-2-2.Ptz Control

                              2. Select the registered device and select the channels to monitor up to 4 channels. Then press SELECT button.                  3. The app will display the selected channel(s). Double tap the channel screen to switch 1 channel display to 4  channels split display or vice versa.                                                 ...

  • Page 100: Iums For Apple Iphone

              9‐3. iUMS for Apple iPhone  9‐3‐1. Live  1. Open the installed “iUMS” App and select the Live Preview. Then click the menu button of the phone to add  a remote device.  2. Select the registered device and select the channels to monitor up to 4 channels. Select Mode as ‘Live’    and click ‘Connect’  .                              3. The app will display the selected channel(s). Double tap the channel screen to switch 1 channel display to 4  channels split display or vice versa.                             ...

  • Page 101: Playback

          10‐3‐3. Playback  1. Select the registered device and select the channels up to 4 channels to search and playback. Select Mode as  ‘Playback’    and click ‘Connect’  . Then the search window will display.                      2. Select the date, hour, minute, AM/PM and click ‘Connect & Play’  .            3. The app will display the selected channel(s). Double tap the channel screen to switch 1 channel display to 4  channels split display or vice versa.                                 ...
  • Page 102             102 | P a g e...

  • Page 103: Appendix: How To Connect The Network

    APPENDIX: How to Connect the Network  A. How to set the IP address of the DVR and open TCP port of the router?  The port forwarding steps will vary depending on the brand and model of the router. Port Forwarding is required to  access the DVR remotely. (NOTE: Please check your router’s User’s Manual for detailed instructions on Port  Forwarding)  Connect network cable between DVR and Router or ADSL modem .    Default network setting on DVR are    Port: 5445  WEB Port : 80  Network : DHCP  From a PC connected to the same Router as the DVR, select start>run>cmd to open the command prompt.  In the command prompt, type “ipconfig” to find the following information; IP Address, Subnet Mask, and  Default Gateway.                                        103 | P a g e...
  • Page 104 Open the default DVR port 5445 and the Default Web Port 80 on the router if the DVR’s NETWORK TYPE is  set to DHCP. If the DVR’s NETWORK TYPE is set the LAN, input the following information in the DVR; IP  Address, Subnet Mask, and Default Gateway.    Open your web browser. Enter the router IP address in the address bar and press enter. (NOTE: The routers  gateway  will  vary  depending  on  the  brand  and  model  of  the  router,  please  refer  to  your  routers  user’s  manual)                        Enter the user name and password and press the OK button. (NOTE: The username and password will vary  depending on the brand and model of the router, please refer to your routers user’s manual)               ...

  • Page 105: How To Access Dvr From A Remote Pc

              Enter the each field.  Application: Enter a description of the DVR (Example: store1)  Start: Enter the first number of the port you need to port forward (Example: 5445)  iii. End: Enter the last number of the port you need to port forward (Example: 5445)  Protocol: Select Both.  IP address: Enter the IP address of the DVR on SETUP>NETWORK>LAN>IP ADDRESS.  Enable: Check the enable box.  Select the Save settings button located on the bottom of the window. Then Port forwarding is finished.              The site below shows steps for port forwarding for specific router models.  http://www.portforward.com/english/routers/port_forwarding/routerindex.htm      B. How to access DVR from a Remote PC?  LAN Connection – Using a Switching Hub Connect an Ethernet cable (10BASE‐T/100BASE‐TX CAT 5 LAN Cable) from the system to a router (hub)  105 | P a g e...
  • Page 106   Run the pre‐install the network client software on the supplied CD.  Check the IP address from SETUP>SYSTEM>DESCRIPTION of DVR.    Run network client software and click    button.              106 | P a g e...
  • Page 107   Input Site Name, Site Address (IP address), Port No., and Password on the connect window. o Site Name: Input a name that properly describes a site.  o IP Address: Input IP address (Public IP address of a router that DVR is connected.) or Domain  name that is registered at www.ddnscenter.com  o Port No.: Input port number of DVR. Default Port Number is “5445”.  o ID: Input ID of DVR. Default ID is “admin”.  o Password: Input network password of DVR. Default Password is “1111”.      And select the OK button. Then, press  button after checking the left check box.              107 | P a g e...

  • Page 108: Internet Connection Using Ddns

    Internet Connection Using DDNS Connect an Ethernet cable (10BASE‐T/100BASE‐TX CAT 5 LAN Cable) from the system to a router (hub)      Go to SETUP>NETWORK. Set NETWORK TYPE as DHCP or LAN and set the DDNS SERVER to ON. And select  ddnscenter.com on DDNS1. (If a different DDNS server is selected, the DVR will not communicate with the  DDNS server)    Open the TCP port 5445 and the Web Port 80 in the router. (Refer to A. How to set IP address of the DVR  and open TCP port of the router?)  Confirm the Mac address and Serial Number from the DVR. (NOTE: The Mac Address and the Serial Number  of the DVR can be found on the DVR unit’s label)  Open the web browser and log on http://www.ddnscenter.com               MAC Address: Input the Mac address of the unit (EX. 0002690XXXXX) without any spaces.   Serial Number: Input the Serial Number of the unit (EX. N1640Mxxxxxxxxx) without any spaces.  108 | P a g e...
  • Page 109  Domain Name: Input Domain Name for your DVR system (NOTE: Letters A‐Z, numbers 0‐9 are only  applicable. Do not enter symbols or spaces)  Click the DUPLICATION CHECK button to see if the domain name is available.  If you see the screen “You can use the Domain name you entered” then click RETURN and click REGISTER  button to complete the registration.  Run the pre‐install the network client software on the supplied CD.  Click    SITE ADDITION button to add the DVR.          o Site Name: Input a name that properly describes a site.  o IP Address: Input IP address (Public IP address of a router that DVR is connected.) or Domain name  that is registered at www.ddnscenter.com  o Port No.: Input port number of DVR. Default Port Number is “5445”.  o ID: Input ID of DVR. Default ID is “admin”.  o Password: Input network password of DVR. Default Password is “1111”.    CONNECT  Press  button after checking the left check box of the site that you will access.      109 | P a g e...
