  • Page 1: Service Manual

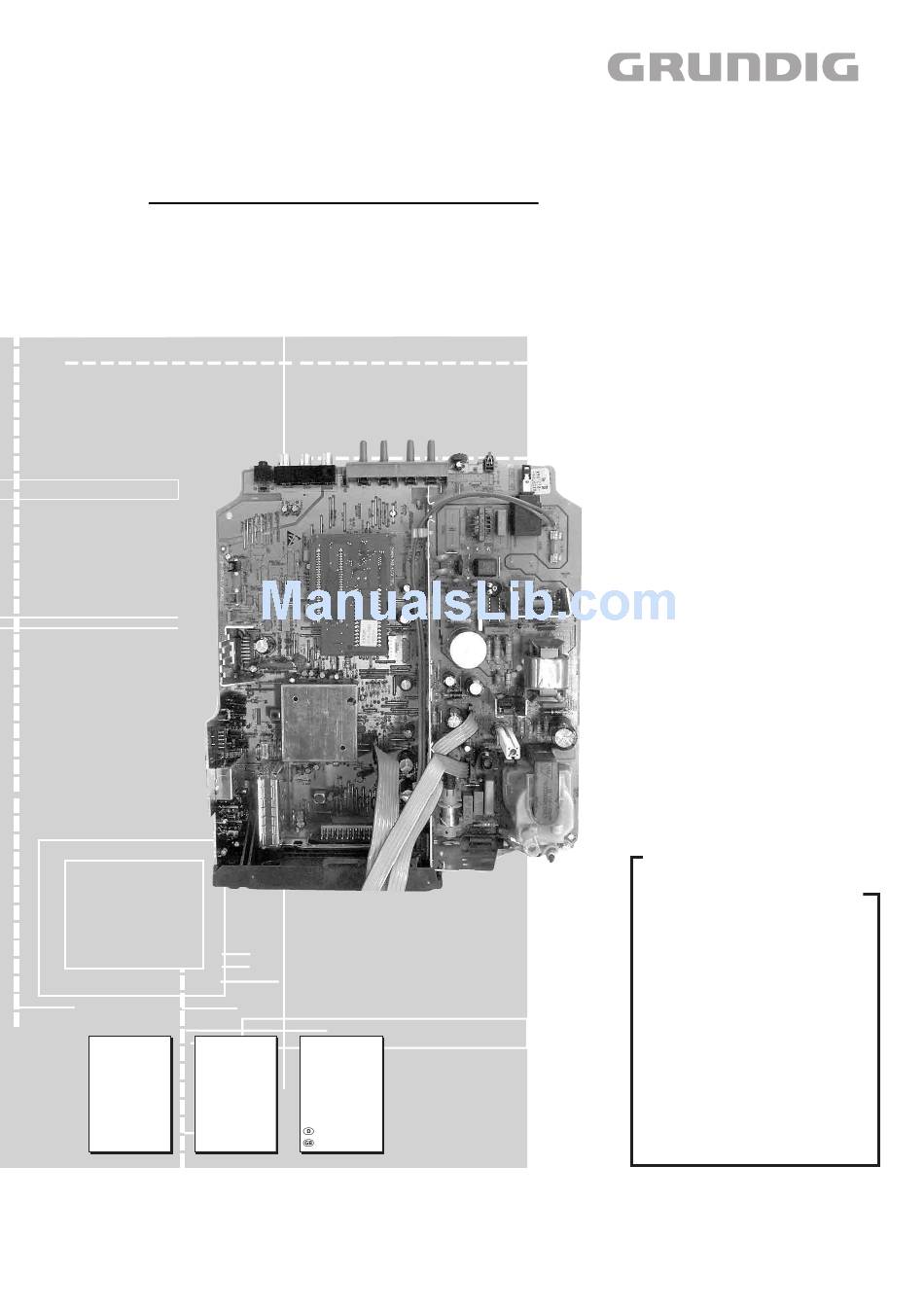

    Service Manual 6. Ergänzung / Supplement 6 CUC 2121 M LEEMAXX 55 FLAT MF 55-9201/8 DOLBY GBA4900 / VNM CUC 2121 LEEMAXX 55 FLAT MF 55-9201 DOLBY GBA5000 / VNM ST 55-908 DOLBY GCM4200 / VNX ST 55-839 DOLBY GBA5700 / VNM Grundig Service Hotline Deutschland…...

  • Page 2: Table Of Contents

    Hinweis zur Chassisplatte (Seite 9-18): Note to the Chassis Board (Page 9-18): Die Chassisplatte 29304-764.81 The Chassis Board 29304-764.81 entspricht der Chassisplatte 29304-764.41 corresponds with the Chassis Board 29304-764.41 GRUNDIG Service...

  • Page 3: Modulauflistung - Service Manual Mit Ergänzungen

    Seite / Page 3 - 30 – AF Module Stereo 295041028500 – Seite / Page 33 295041028600 – Seite / Page 33 EURO-AV-Buchsenplatte 293051605400 – Seite / Page 37 EURO-AV Socket Board SAT-Baustein 295041062900 Seite / Page 3 - 33 – SAT Module GRUNDIG Service...

  • Page 4: Modulübersicht

    LEEMAXX 55 FLAT MF 55-9201 DOLBY MF 55-9201/8 DOLBY ST 55-908 DOLBY ST 55-839 DOLBY Materialnummer Part Number (VNM) (VNM) (VNX) (VNM) CUC 2121 CUC 2121 M CUC 2121 CUC 2121 Bestell-Nr. GBA5000 GBA4900 GCM4200 GBA5700 Order No. 297040220100 297040136600 Chassis-Nr.

  • Page 5: Technische Daten

    LEEMAXX 55 FLAT MF 55-9201 DOLBY MF 55-9201/8 DOLBY ST 55-908 DOLBY ST 55-839 DOLBY (VNM) (VNM) (VNX) (VNM) CUC 2121 CUC 2121 M CUC 2121 CUC 2121 Bildröhre / Picture Tube Sichtbares Bild 51cm 51cm 51cm 51cm Visible picture 55cm (21"), Black Line D,...

  • Page 6: Hinweis Zum Abgleich

    Adjust the screen brightness so having the lowest voltage to 1.60V +/- 50mV. that the grey area just turns dark. High-resistance digital voltmeter: 3 RGB Inputs of the IC Amplifier (picture tube panel). Determine the input having the lowest voltage. GRUNDIG Service...

  • Page 7: Chassisplatte

    L53003 BR199 BR81702 C62521 L53011 R53021 TR61010 BR200 BR81704 C62522 L53021 R53033 TR61020 BR201 BR81705 C62548 L53074 R53041 BR202 L53075 R53042 TUNER BR203 BR81706 C62549 R53056 BR81707 C81061 L60506 BR204 BR84501 C81063 L61016 R53074 BR205 BR84502 L61036 R54001 GRUNDIG Service...

  • Page 8: Chassisplatte (Vergrößert)

    CC81041 CR34081 CR52261 CR81500 CC81043 CR34082 CR81501 CC40597 CC40598 CC81048 CR34086 CR52265 CR81502 CC40599 CC81049 CR52266 CR81503 CC41003 CR34087 CR52269 CR81504 CC81052 CR34088 CR53008 CC41005 CC81053 CR34089 CR53054 CR81505 CC41011 CC81059 CR34091 CR81506 CC41012 CC81062 CR34092 CR57014 CR57015 GRUNDIG Service...
  • Page 9 5 ST-BAT3 ST-V4 R31048 BR31045 R41013 BR262 BR41013 R41007 ST-HOSP2 R43019 R44013 R43112 BR44032 BR126 ST-COM2 BR41502 JUM1 BR44022 BR103 R43014 ST-A1 JUM2 ST-A2 BR40570 BR102 BR119 BR101 IC40550 BR139 BR106 IC40560 ST-LS ST-LS-R C40586 ST-LS-L GRUNDIG Service GRUNDIG Service...
  • Page 10 CR81003 CT40581 CR82501 CC46004 CR50251 CR81506 CR43101 CR40581 CBR101 CR81019 CC34052 CR82502 CR81008 CC32111 CR82506 CR43118 CR40552 CR32103 CBR112 CR32110 CR43116 CD32470 CR31046 CR32105 CD32460 CC31047 CR81041 CC31048 CC32023 CR32473 CR40589 CC40556 CC40571 CC40565 CR40573 CC40595 GRUNDIG Service GRUNDIG Service...
  • Page 11 CUC 2121/M Platinenabbildungen und Schaltpläne / Layout of the PCBs and Circuit Diagrams Oszillogramme Chassisplatte / Oscillograms Chassis Board Pin 2 Pin 10 GRUNDIG Service...
  • Page 12 Platinenabbildungen und Schaltpläne / Layout of the PCBs and Circuit Diagrams CUC 2121/M GRUNDIG Service...
  • Page 13 Chassisplatte (vergrößert) Teil 1 Solder Side, Bottom View Chassis Board (enlarged) Part 1 29304-764.81/4LS(13) CC60517 CR85512 CBR130 CR60513 CR85505 CR85503 CR85506 CR84501 CR80013 CR53054 CR50046 CR50042 CR61041 CR50041 CR61051 CC61062 CR50031 CR50038 CC54013 CR50036 CBR110 CR34030 CC34030 GRUNDIG Service GRUNDIG Service...
  • Page 14 CR81003 CT40581 CC46004 CR82501 CR50251 CR81506 CR43101 CR40581 CR81019 CBR101 CC34052 CR82502 CR81008 CR82506 CC32111 CR43118 CR40552 CR32103 CBR112 CR32110 CR43116 CD32470 CR31046 CR32105 CD32460 CR81041 CC31047 CC31048 CC32023 CR32473 CR40589 CC40556 CC40571 CC40565 CR40573 CC40595 GRUNDIG Service GRUNDIG Service...

  • Page 15: Teilschaltplan Netzteil

    CON RISERVA DI MODIFICA BC40 680p 55cm PHI/SAMS/THO STEREO 132V 3,3n 150u -521.97 250V BYT108-400 -016 826.97 RESERV. EL DEREC. DE MODIFIC. 21937-907.01 55cm SAM/THO/OEM MONO 132V BC40 680p 3,3n 150u -521.97 250V BYT108-400 -016 826.97 160402 GRUNDIG Service GRUNDIG Service...

  • Page 16: Teilschaltplan Ablenkung

    3,9k 1,5k 5,6M 14"/ +25V R50048 R50050 20"/ +25V 21"/ +26V CR50046 D50048 R50034 2,2k ZPY5,6V/2% 120k CUC 2100 CT50040 +14V CUC 2103 BC847B +14V CR50037 CR50039 CUC 2103 H CUC 2105 CUC 2121 21937-907.01 160402 GRUNDIG Service GRUNDIG Service...

  • Page 17: Teilschaltplan Prozessor

    ST-UHR2 VERS MOD. SAT. ST-UHR AL MOD. SAT. AL MOD. SAT. HEF4066 CLOCK-MODUL NUR BEI ONLY WITH ST-HOSP1 ST-MAIL-TV ST-BAT3 SEUL. POUR ROBO OPTION OPTION OPTION SOLO CON SOLO CON OPTION uP2 21937-907.01 BR81503 BR81504 160402 GRUNDIG Service GRUNDIG Service...

  • Page 18: Teilschaltplan Tuner

    L9453 K4654 CC40591 150p 0,1u CC40594 OPTION A CC40594 AQU-1 TUNER PROZESSOR VIDEO 21937-907.01 160402 FIRMA GRUNDIG GRUNDIG GRUNDIG GRUNDIG GRUNDIG GRUNDIG GRUNDIG GRUNDIG GRUNDIG OEM-L OEM-L OEM-L OEM-L OEM-L AUSFUEHRUNG o. TEXT m. TEXT m. TEXT m. TEXT m. TEXT m.

  • Page 19: Teilschaltplan Video

    1,2k/1% 4,7u Pin 50 4,1V 51cm 3,3k/1% 820/1% 1,2k/1% Pin 51 3,0V CR52266 Pin 52 2,1V CD34041 R52269 6,8k Pin 53 5,0V Pin 54 0,0V BA592 Pin 55 3,9V Pin 56 0,0V 21937-907.01 OPTION V4 160402 GRUNDIG Service GRUNDIG Service...

  • Page 20: Teilschaltplan Audio

    CR41016 CUC 2103 +33V L41003 -014 -014 ST-HOSP2 CR41017 CUC 2103 H ST-AV3 CR43101/03 5,6k 5,6k 5,6k 5,6k 5,6k 5,6k CR44021/31 5,6k 5,6k 5,6k 5,6k 5,6k 5,6k AV_! CUC 2105 OUT-R CUC 2121 BR43105 21937-907.01 160402 GRUNDIG Service GRUNDIG Service...

  • Page 21: Bildrohrplatte

    Bildrohrplatte / CRT Panel 293051224900 Component Side, Top View D24012 D24016 R24013 C24008 R24012 7 6 5 R24011 ST-MN C24007 C24017 ST-BR R24026 ST-SN Bildrohrpl. R24018 29304-722.66/4B(00) Lötseite, Ansicht von unten Solder Side, Bottom View CR24004 29304-722.66/4LS(00) GRUNDIG Service GRUNDIG Service...

  • Page 22: Nf-Baustein Stereo

    AL CHASIS C32324 SEITE / PAGE 29 KH-R 100u/25V KH-L CR32323 CR32319 AUDIO-R 4,7k 4,7k CINCH CT32325 AUDIO-L BC808-40 CINCH CIC32000 OPTION A -102.85 MSP3401G -102.86 MSP3411G CT32337 BC858B C32322 CT32320 BC808-40 100u/25V CR32321 4,7k 150502 GRUNDIG Service GRUNDIG Service...
  • Page 23 Platinenabbildungen und Schaltpläne / Layout of the PCBs and Circuit Diagrams Bestückungsseite, Ansicht von oben Component Side, Top View Stereo Modul 29304-352.46/4B(00) ST-AV3 Q32305 L32343 C32362 C32364 BR106 C32020 BR115 C32346 C32327 C32337 C32322 C32324 C32360 ST-A2 C32304 ST-A1 C32386 GRUNDIG Service...
  • Page 24 CC32340 CC32378 CR32320 CR32371 CC32306 CC32341 CC32379 CR32321 CR32372 CR32322 CC32307 CC32342 CC32380 CR32323 CR32373 CC32308 CC32344 CIC32000 CR32374 CC32309 CC32345 CR32324 CR32375 CC32310 CC32347 CL32001 CR32325 CR32376 CC32311 CC32348 CR32301 CR32326 CR32377 CR32302 CR32327 CR32303 CR32334 CR32378 GRUNDIG Service...

  • Page 25: Euro-Av-Buchsenplatte

    CC43539 FBAS OUT_2 CC43593 CR43545 0,1u CR43558 EURO-AV-BUCHSENPLATTE 29305-160.54 CR43549 CIC43550 EURO-AV SOCKET BOARD C.I.PAISES PERI-TV PIASTRA PRESE EURO-AV PLACA CONECTIONS EURO-AV CR43571 CR43553 CR43562 CR43548 181001 CT43571 CC43523 CR43573 CC43521 CC43533 CC43526 CR43531 CC43531 CR43536 GRUNDIG Service GRUNDIG Service...

  • Page 26: Prozessorplatte

    0 OHM 28 PIN CBR80923 32 PIN CBR80924 0 OHM CBR80924 0 OHM 0 OHM 0 OHM CBR80925 CBR80925 0 OHM 0 OHM CBR80926 CBR80926 0 OHM CBR80928 CBR80928 0 OHM 0 OHM 0 OHM 180202 GRUNDIG Service GRUNDIG Service...
  • Page 27 Platinenabbildungen und Schaltpläne / Layout of the PCBs and Circuit Diagrams Bestückungsseite, Ansicht von oben Component Side, Top View 29304-792.41/4B(00) Q80951 IC80920 ST80931 Bestückungsseite, Ansicht von oben Component Side, Top View CC80943 MP10 CR80943 CC80942 CR80941 CC80921 CC80937 CBR80928 CR80938 CIC80930 CBR80925 CC80911 CC80931 CIC80910 29304-792.41/4BS GRUNDIG Service...

  • Page 28: Ersatzteillisten

    POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION Ersatzteilliste Spare Parts List LEEMAXX 55 FLAT MF 55-9201/8 DOLBY 6 / 2002 LEEMAXX 55 FLAT MF 55-9201/8 DOLBY MATERIAL-NR. / PART NO.: 922293023800 BESTELL-NR. / ORDER NO.: GBA4900 AQUA-SILBER/AQUA SILVER VERSION NR./VERSION NO.: VNM POS.

  • Page 29: Leemaxx 55 Flat

    POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION Ersatzteilliste Spare Parts List 6 / 2002 LEEMAXX 55 FLAT MF 55-9201 DOLBY LEEMAXX 55 FLAT MF 55-9201 DOLBY MATERIAL-NR. / PART NO.: 922293013800 BESTELL-NR.
  • Page 30 Ersatzteilliste Ersatzteilliste Spare Parts List Spare Parts List 6 / 2002 ST 55-908 DOLBY 6 / 2002 EXPERT ST 55-839 DOLBY MATERIAL-NR. / PART NO.: 921965017500 BESTELL-NR. / ORDER NO.: GCM4200 SCHWARZ/BLACK MATERIAL-NR. / PART NO.: 921985017500 BESTELL-NR. / ORDER NO.: GBA5700 SCHWARZ/BLACK VERSION NR./VERSION NO.: VNX VERSION NR./VERSION NO.: VNM POS.
  • Page 31 POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION Ersatzteilliste Spare Parts List ST 55-839 DOLBY 6 / 2002 CHASSIS-FS-STEREO CUC 2121 INL DOLBY CHASSIS TV STEREO CUC 2121 INL DOLBY MATERIAL-NR.
  • Page 32 POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION Ersatzteilliste CT 57113 830100385800 SMD TRANS BC858B/BC857B L 62501 295008269700 FUNKENTSTOERDROSSEL Spare Parts List CT 57124 830100484800 SMD TRANS BC848B/BC847B INTERFERENCE CHOKE CT 61043 830100484800 SMD TRANS BC848B/BC847B...
  • Page 33 POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION Ersatzteilliste CT 61053 830100484800 SMD TRANS BC848B/BC847B L 81061 810498205100 FERRITPERLE HF55 BTL 3,5X Spare Parts List CT 81220 830100484800 SMD TRANS BC848B/BC847B FERRITE BEAD CT 81225 830100484800...
  • Page 34 POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION Ersatzteilliste CT 57113 830100385800 SMD TRANS BC858B/BC857B L 62501 295008269700 FUNKENTSTOERDROSSEL Spare Parts List CT 57124 830100484800 SMD TRANS BC848B/BC847B INTERFERENCE CHOKE CT 61043 830100484800 SMD TRANS BC848B/BC847B...
  • Page 35 POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION Ersatzteilliste CT 61053 830100484800 SMD TRANS BC848B/BC847B L 61057 810498200300 FERRITPERLE BL02RN2-R62 Spare Parts List CT 81220 830100484800 SMD TRANS BC848B/BC847B FERRITE BEAD CT 81225 830100484800 SMD TRANS BC848B/BC847B...
  • Page 36 POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION CL 40511 810498233100 SMD DAEMPF-PERLE IC 34015 830512524800 IC STV2248...
  • Page 37 POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION Ersatzteilliste Spare Parts List CT 61053 830100484800 SMD TRANS BC848B/BC847B L 62501 295008269700 FUNKENTSTOERDROSSEL CT 81220 830100484800 SMD TRANS BC848B/BC847B INTERFERENCE CHOKE CT 81225 830100484800 SMD TRANS BC848B/BC847B...
  • Page 38 POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION Ersatzteilliste Spare Parts List CT 61053 830100484800 SMD TRANS BC848B/BC847B L 62501 295008269700 FUNKENTSTOERDROSSEL CT 81220 830100484800 SMD TRANS BC848B/BC847B INTERFRENCE CHOKE CT 81225 830100484800 SMD TRANS BC848B/BC847B...
  • Page 39 POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION Ersatzteilliste Spare Parts List CT 61053 830100484800 SMD TRANS BC848B/BC847B L 62501 295008269700 FUNKENTSTOERDROSSEL CT 81220 830100484800 SMD TRANS BC848B/BC847B INTERFERENCE CHOKE CT 81225 830100484800 SMD TRANS BC848B/BC847B...
  • Page 40 Ersatzteilliste Ersatzteilliste Spare Parts List Spare Parts List 6 / 2002 5 / 2002 BAUSTEIN STEREO BAUSTEIN STEREO MODULE STEREO MODULE STEREO MATERIAL-NR. / PART NO.: 295041028500 MATERIAL-NR. / PART NO.: 295041028600 POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION POS. NR. ABB. MATERIAL-NR.
  • Page 41 Ersatzteilliste Spare Parts List 6 / 2002 BILDROHRPLATTE PICTURE TUBE BOARD MATERIAL-NR. / PART NO.: 293051224900 POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION © POS. NO. FIG. PART NUMBER QTY. 293051224900 BILDROHRPLATTE PICTURE TUBE BOARD 0800.000 293037529500 BILDROHRFASSUNG CRT SOCKET 2410.000 293031530208 MONTAGECLIP IC24010...
