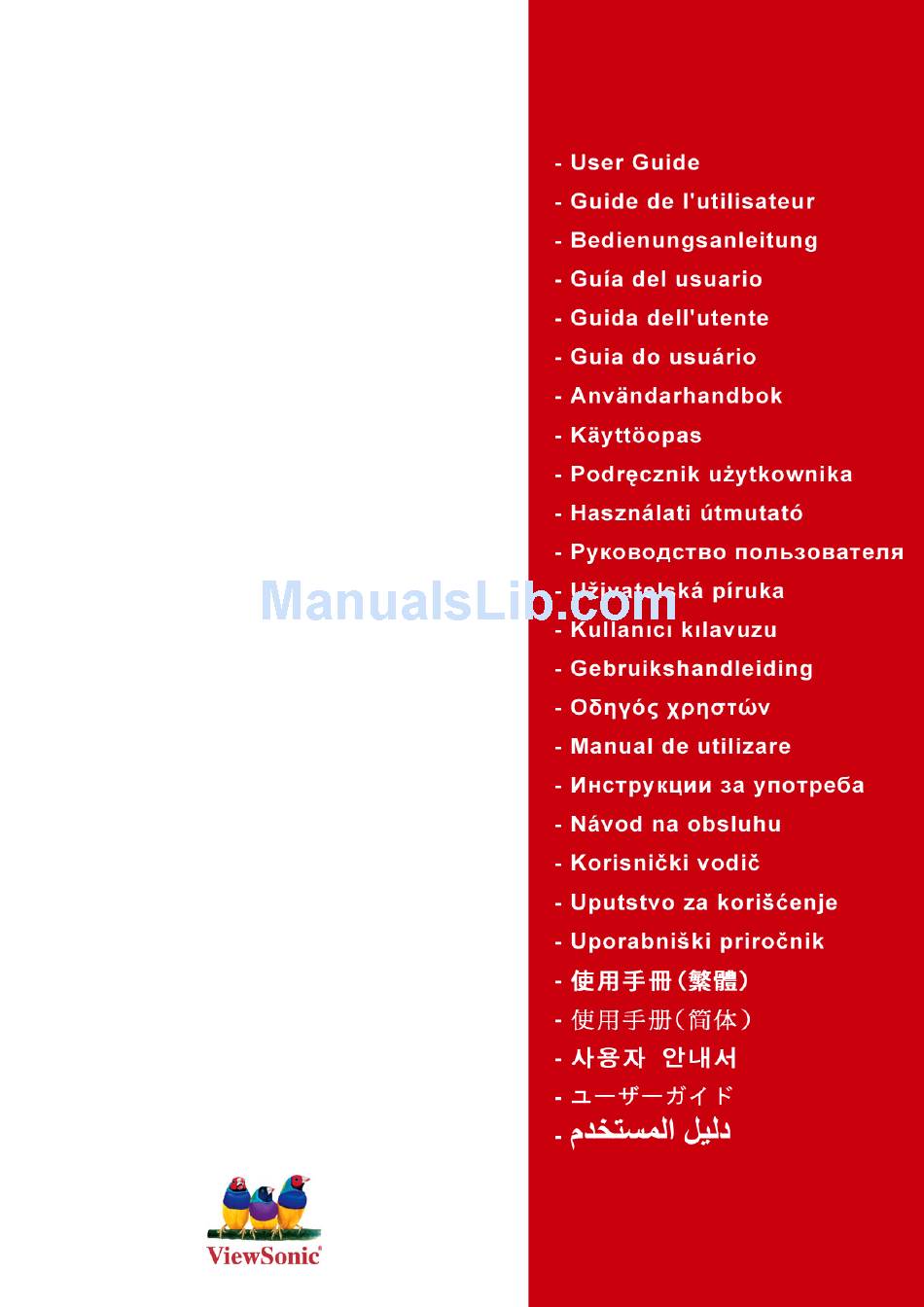

- Page 1 ® ViewSonic VX2255wmb/VX2255wmh LCD Display Model No. : VS11661...
-
Page 2: Table Of Contents
壁式安裝 ( 可選項 ) ..................6 使用 LCD 顯示器 設定顯示模式 ..................... 8 選單和電源鎖定設定 .................. 8 網路攝影機安裝 ..................8 調節螢幕影像 ..................... 9 主選單控制項 ..................11 其他資訊 技術規格 ....................15 疑難排解 ....................16 客戶支援 ....................17 清潔 LCD 顯示器 ..................18 有限保固 ....................19 ViewSonic VX2255wmb/VX2255wmh... -
Page 3: 電磁相容資訊
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. CE 歐洲國家聲明 本裝置符合由 92/31/EEC 及 93/68/EEC Art.5 修正之 「電磁相容性」 EEC 規範 2004/108/EC 與由 93/68/EEC Art.13 修正之 「安全性」 2006/95/EC 相 關規定。 以下資訊僅適用於歐盟 （EU）成員國： 右側所示的符號符合 《廢電子電機產品 (WEEE) 指令 2002/96/EC》之規定。 凡標有此符號的產品不得作 城市廢品加以處理，而必須按照當地有關法律利 用貴國或貴地區的廢品回收及收集系統而加以處理。 ViewSonic VX2255wmb/VX2255wmh... -
Page 4: 重要的安全指示
只能用柔軟的乾布擦拭。如果仍無法清潔，請參造 " 清潔 LCD 顯示器 " 中更進一 步的指示。 請勿擋住任何通風口。請依製造商的指示安裝本設備。 請勿安裝於接近熱源的地方，例如靠近發熱器、暖氣調節設備、爐子或其他會產 生熱氣 ( 包括放大器 ) 等設備的地方。 請勿改變確保安全用的分極式或接地式插頭。分極式插頭有兩個扁平狀的插腳， 兩個插腳的寬度有大小之分。接地式插頭有兩個扁平狀的插腳及一個接地用的圓 柱型插腳。較寬的扁平插腳和接地插腳是確保安全之用，如果該插腳和您的電源 插座不符的話，請洽電氣技師為您更換合適的插座。 10. 請避免讓電源線受到踩踏或擠壓，特別是插頭、電源插座及電源線與設備的連接 點這幾個地方。請將設備放置於靠近電源插座的地方，以便取用。 11. 只能使用製造商指定的附件 / 配件。 12. 只能使用製造商指定或與產品隨售的推車、三腳架、托架或平台。 如使用推車，在移動推車 / 設備時務必小心，避免翻覆導致設備損 害。 13. 如長時間不使用本設備時，請將插頭拔下。 14. 所有的維修服務請找合格的服務人員進行。當設備有任何損壞，例如電源線或插頭 損壞、液體濺入或物體掉入設備內部、設備淋到雨或受潮、或無法正常運作、或掉 落地面時，就需要維修服務。 ViewSonic VX2255wmb/VX2255wmh... -
Page 5: Rohs 符合性聲明
1. 每支省能源精緻型螢光燈 ( 即省電燈泡 ) 中不超過 5 mg 的汞，以及未在 RoHS 排除 條款中特別提到之其他燈泡 / 燈管內的汞。 2. 陰極射線管 ( 即映像管 )、電子元件、日光燈管和電子陶瓷零件 ( 如壓電裝置等 ) 中 的鉛。 3. 高溫型焊料中的鉛 ( 即鉛含量 ( 重量 ) 達 85% 以上的鉛合金 )。 4. 鋼鐵中鉛含量達 0.35%、鋁中鉛含量達 0.4%，以及銅合金中鉛含量達 4% 等作為分 配元素的鉛 ( 此處的含量指重量 )。 ViewSonic VX2255wmb/VX2255wmh... -
Page 6: 版權聲明
版權聲明 ® 版權所有 © ViewSonic Corporation, 2008。保留所有權利。 Microsoft 、Windows、 Windows NT 和 Windows 標誌是 Microsoft Corporation 在美國與 其他國家的註冊商標。 ViewSonic、三隻鳥標誌、 OnView 、ViewMatch 與 ViewMeter 是 ViewSonic Corporation 的註冊商標。. VESA 是視訊電子標準協會的註冊商標。 DPMS 和 DDC 是 VESA 的商標。 ® 美國環保局 (EPA) 的註冊商標。 NERGY ®... -
Page 7: 包裝內容
• 網路攝影機光碟 • VGA 連接線 • 快速入門手冊 • DVI-D 連接線 注意 : 光碟上有 " 使用手冊 "PDF 檔案和 INF/ICM 顯示器優化檔案。INF 檔案確保與 Windows 作業系統相容，而 ICM 檔案 ( 影像顏色匹配 ) 確保精確的螢幕色彩。ViewSonic 建議您安裝這兩個檔案。 注意事項 • 坐在離 LCD 顯示器至少 18" 的地方。 • 確保放置 LCD 顯示器的場所清潔且乾... -
Page 8: 快速安裝
示例 3. 開啟 LCD 顯示器和電腦 有關變更解析度和垂直更新頻率的說 先開啟 LCD 顯示器，然後再開啟電腦。 明，請參見顯示卡的使用手冊。 這個順序 ( 電腦先開啟 LCD 顯示器，然 安 裝 完 畢。請 享 受 來 自 ViewSonic 的 後再開啟電腦 ) 很重要。 LCD 顯示器。 注意 : Windows 使用者可能會看到要求 為了更好地配合將來客戶服務的需要： 他們安裝 INF 檔案的訊息。此檔案在光 請列印此使用手冊並在第 4 頁上的 " 使... -
Page 9: 壁式安裝 ( 可選項 )
步驟 4. 拆下底座的 6 顆螺絲。 步驟 5. 將 4 個 VESA 螺絲孔中的橡膠塞取出。 步驟 6. 使用正確長度的螺絲起子，連接符合 VESA 標準的壁式安裝套件中的安裝支架 (100 公厘 x 100 公厘長 )。 步驟 7. 按照壁式安裝套件中的指示進行操作，將 LCD 顯示器固定到牆上。 步驟 5-6. 四個 VESA 螺絲孔 步驟 3. 塑膠蓋 步驟 4. 連接底座的 6 顆螺絲 ViewSonic VX2255wmb/VX2255wmh... -
Page 10: 使用 Lcd 顯示器
1. 將 Webcam Wizard ( 網路攝影機精靈 ) CD 放入您的光碟機中，並依循畫面指示安裝 程式。 2. 請使用監視器隨附之 USB 2.0 纜線，將監視器連接至電腦的 USB 2.0 連接埠。 3. 電腦將自動偵測攝影機，網路攝影機圖示亦將隨即出現在 [ 我的電腦 ] 視窗中。 4. 關於使用網路攝影機的詳細說明，請參閱 Webcam Wizard ( 網路攝影機精靈 ) CD 上 的 Webcam User Guide ( 網路攝影機使用手冊 )。 ViewSonic VX2255wmb/VX2255wmh... -
Page 11: 調節螢幕影像
調節螢幕影像 使用前控制面板上的按鈕來顯示和調節螢幕上顯示的選單控制項。在下頁開始將對選單 控制項進行說明並在第 11 頁的 " 主選單控制項 " 有定義。 網路攝影機 網路攝影機指示燈 主選單 列出選單控制項 麥克風 待機電源開 / 關 電源指示燈 藍色 = 開 橙色 = 節能模式 顯示 " 主選單 " 或退出控制螢幕並儲存調節。 顯示控制螢幕，進入突出顯示的控制項進行調節。 增加音量、降低音量以及使音效靜音。 約 3 秒鐘，可開啟／關閉 DCR。 按下 捲動功能表選項並調節顯示的控制項。 耳機插孔 ViewSonic VX2255wmb/VX2255wmh... - Page 12 或向下 按鈕。 5. 要儲存設定並退出選單，按按鈕 [1] 兩次 。 以下提示可幫助您優化顯示器 : • 調節電腦的顯示卡，使其向 LCD 顯示器輸出 1680 x 1050@60Hz 的視訊訊號。( 查看 顯示卡使用手冊有關 " 變更垂直更新速率 " 的說明。) • 如果有必要，使用 H. POSITION 和 V. POSITION 進行小幅調節，直到螢幕影像完全 可見為止。( 螢幕四周的黑邊四周剛好觸及 LCD 顯示器明亮的 " 顯示區 "。) ViewSonic VX2255wmb/VX2255wmh...
-
Page 13: 主選單控制項
紅色 (R) 、 綠色 (G) 藍色 (B) 。 本產品的出廠設定為 6500K (6500 絕對色溫 ) 。 sRGB - 是一種顏色管理的工業標準，它支援很多最新的應用程式。啟用此 設定 ， LCD 可以更精確地顯示原始色彩 。 啟用 sRGB 設定後將關閉 Contrast ( 對比度 ) 和 Brightness ( 亮度 ) 調整。 9300K-- 向螢幕影像添加藍色以獲得較冷的白色 ( 用於大多數照熒光燈的 辦公室 )。 ViewSonic VX2255wmb/VX2255wmh... - Page 14 " 恢復預設值 "，色彩將還原為 6500K 的出廠預設值。 Information (顯示訊息)顯示電腦顯示卡的顯示模式 ( 視訊訊號輸入) 、 LCD ® 型號、序列號和 ViewSonic 網址。有關變更解析度和垂直更新頻率的說 明，參見顯示卡的使用手冊。 注意 : VESA 1680 x 1050@60Hz( 建議 ) 表示解析度為 1680 x 1050 且垂直 更新速率為 60 赫茲。 Manual Image Adjust ( 自行畫面調整 ) ViewSonic VX2255wmb/VX2255wmh...
- Page 15 H./V. Position ( 水平 / 垂直位置 ) 將螢幕影像左右移動或上下移動。 Fine Tune ( 微調 ) 通過調整明亮的文本和 / 或圖形字元來加強聚焦。 注意：首先試 " 自動影像調整 "。 Sharpness ( 清晰度 ) 調節螢幕影像的清晰度和聚焦程度。 Setup Menu ( 設定選單 ) 顯示以下所示的功能表。 Language Select ( 語言選擇 ) 允許使用者選取功能表和控制螢幕中使用的 語言。 ViewSonic VX2255wmb/VX2255wmh...
- Page 16 如果啟用上面所示的 " 解析度提示 "，且電腦設定為 1680 x 1050 之外的解 析度，將顯示以下螢幕。 OSD Position ( 選單位置 ) 允許使用者移動螢幕顯示功能表和控制螢幕。 OSD Timeout ( 選單顯示時間 ) 設定選單的時間長度。例如，設定為 "15 秒 "，如果在 15 秒鐘內沒有按控制項，顯示螢幕將消失。 OSD Background ( 選單背景 ) 允許使用者開啟或關閉螢幕顯示的背景。 Memory Recall ( 回復設定 ) 在顯示器以本手冊中列出的工廠預設定時模式 運行的情況下，將調節恢復為出廠設定。 ViewSonic VX2255wmb/VX2255wmh...
-
Page 17: 技術規格
Gost-R/Hygienic, Ukraine, MPR II, SASO, UL/cUL, FCC-B, ® ICES-B, NOM, TUV-S/IRAM/UL-AR S Mark, E NERGY 48W ( 一般 ) ( 藍色 LED) 省電模式 開啟 <1W 非工作中 ® 預設時序模式 預設為 VESA 1680 x 1050 @60Hz 警告 : 切勿將電腦中的顯示卡設定為超過這些垂直更新速率，否則，可能導致 LCD 顯示器永久損壞。 ViewSonic VX2255wmb/VX2255wmh... -
Page 18: 疑難排解
• 請先將另一個電器裝置 ( 像是收音機等 ) 插到電源座中，以驗證插座供應的是適當的 電壓。 電源開啟，但無畫面影像 • 請確定 LCD 顯示器隨附的視訊纜線，已穩固地連接於電腦背面的視訊輸出埠上。如 果視訊纜線的另一端沒有與 LCD 顯示器穩固地連接，請將其連接好。 • 調整亮度和對比度。 色彩錯誤或不正常 • 如果有任何色彩 ( 紅色、綠色或藍色 ) 看不見，請檢查視訊電纜是否有穩固連接。纜 線接頭中的接腳若是鬆脫或斷裂，可能會造成連接不正常。 • 請將 LCD 顯示器連接到另一台電腦。 ® • 如果您的顯示卡較舊，請洽 ViewSonic 以獲得非 DDC 轉接器。 控制按鈕無作用 • 請一次只按一個按鈕。 ViewSonic VX2255wmb/VX2255wmh... -
Page 19: 客戶支援
T= 886 2 2246 3456 優派國際 F= 886 2 2249 1751 service@tw.viewsonic.com 台北縣中和市連城路 192 號 9 樓 股份有限公司 Toll Free= 0800 061 198 香港尖沙咀東部科學館道 1 號康宏 優派香港 T= 852 3102 2900 service@hk.viewsonic.com 廣場南座 15 樓 03 室 有限公司 ViewSonic VX2255wmb/VX2255wmh... -
Page 20: 清潔 Lcd 顯示器
清潔 LCD 顯示器 • 確保關閉 LCD 顯示器。 • 切勿將液體噴灑或傾倒在 LCD 顯示器上。 要清潔螢幕 1. 請用乾淨、柔軟的無塵布擦拭螢幕。這樣將除去塵土以及其他顆粒。 2. 如果仍不夠清潔，請在乾淨、柔軟的無塵布上倒上少許不含氨水、不含酒精的玻璃 清潔劑，然後再擦拭螢幕。 要清潔外殼 1. 請用柔軟的乾布。 2. 如果仍不夠清潔，請在乾淨、柔軟的無塵布上倒上少許不含氨水、不含酒精、非磨 損性清潔劑，然後擦拭表面。 免責聲明 ® • ViewSonic 建議不要使用含氨水或含酒精的清潔劑來清潔 LCD 顯示器的螢幕或外 殼。據報告顯示某些化學清潔劑會損壞 LCD 顯示器的螢幕和 / 或外殼。 • ViewSonic 對於因使用含氨水或含酒精的清潔劑造成的損壞不負任何責任。 ViewSonic VX2255wmb/VX2255wmh... -
Page 21: 有限保固
有限保固 ® VIEWSONIC LCD 顯示器 保固範圍 : ViewSonic 保證此產品在保固期內無材料和工藝方面的缺陷。如果產品在保固期內被確 認唯有材料或工藝方面的缺陷。ViewSonic 將修復此產品或以同型產品替換。替換產品 或零件可能包含重新製造或整修的零件或組件。 保固有限期： ViewSonic LCD 顯示器 的所有零件 ( 包括光源 ) 的保固期為自第一顧客購買之日起三 年，所有服務的保固期為第一顧客購買之日起三年。 保固對象： 此保固僅對第一購買者有效。 不在保固範圍內的事項： 1. 任何序號被損毀、塗改或擦除的產品。 2. 由於以下原因造成的產品損壞、損傷或故障： a. 意外事故、操作失當、疏忽、火災、水災、閃電或其他自然災害、未經授權的產 品修改或未遵循產品提供的說明而造成的損壞。 b. 由於運輸造成的損壞。 c. 搬運或安裝產品造成的損壞。 d. 產品外部之原因，例如電源不安定或電源故障。 e. 使用不符合 ViewSonic 技術規格的代用品或零件時所致。... - Page 22 損失免責條款： ViewSonic 的責任僅限於承擔修復或替換產品的費用。ViewSonic 將不負責承擔： 1. 由於本產品缺陷導致的任何財產損失、由於本產品使用不便導致的損失、使用本產 品導致的損失、時間損失、利潤損失、商業機會損失、商譽損失、業務關係損失、 其他商業損失，即便已被提醒會造成這樣的損失也不負責。 2. 任何其他損失，不論是意外的、繼發性的或其他損失。 3. 任何他方對客戶提出的索賠。 4. 被未經 ViewSonic 授權的任何個人修復或嘗試修復過。 美國州法的效力 : 此保固為您提供特定的法律權利，但您可能因為所在州的不同而享有不同的權利。一 些州不允許隱含保固限制和 / 或不允許意外或繼發性損失免責，所以以上限制和免責條 款可能不適用於您。 美國、加拿大以外地區之銷售 : 有關在美國和加拿大以外地區銷售的 ViewSonic 產品的保固和服務資訊，請與 ViewSonic 或您本地的 ViewSonic 代理商聯繫。 中國大陸 （香港、澳門、台灣地區除外）產品保修期限按照產品保修卡相關保修條款 執行。 在歐洲或俄國的使用者，可至 「支援 / 保固資訊」下的 www.viewsoniceurope.com 查看...
